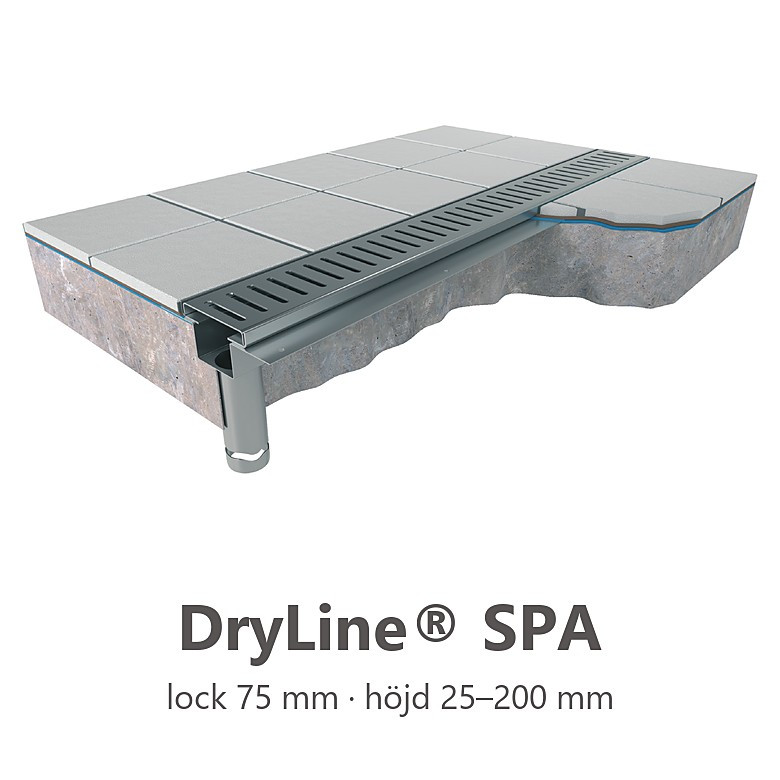

DryLine® SPA är en smal golvränna i rostfritt stål för klinker- och plattbelagda ytor – simhallar, badhus, duschrum, terrasser och balkonger. Rännan har en inbyggd tätskiktsfläns och är gjord för strykbara och sprutbara tätskikt. Den tillverkas efter ert projekt: längd, höjd, invändigt fall och utlopp anpassas efter ritning.
Jag vill ha mer info ›

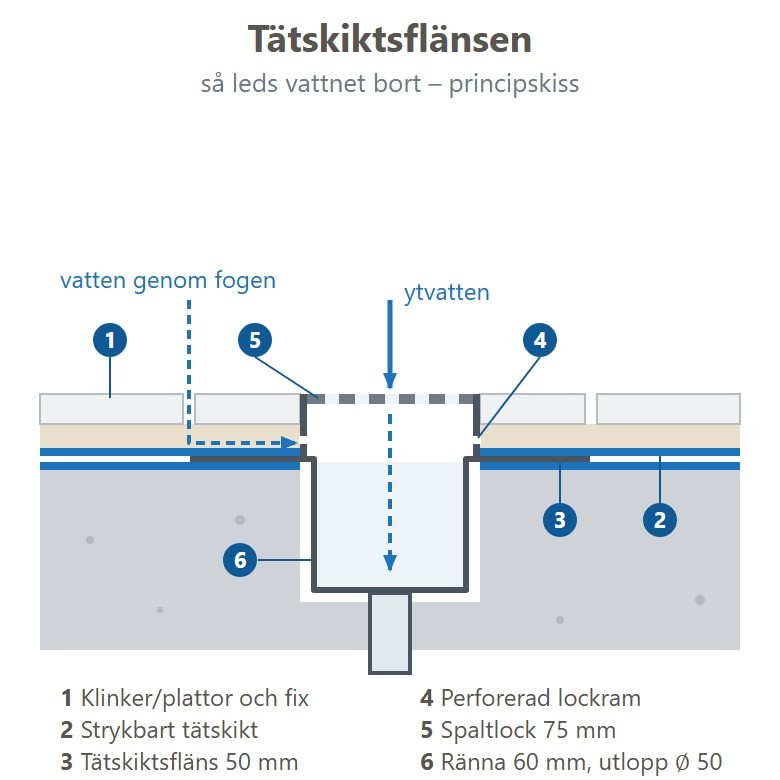

Tätskiktsflänsen leder bort även vattnet ovanpå tätskiktet
Flänsen läggs på det redan applicerade tätskiktet, och sedan stryks tätskikt även över flänsen. Lockramens underkant är perforerad, så vatten som tränger ner genom fogarna och blir liggande ovanpå tätskiktet rinner in i rännan. Ytskiktet hålls dränerat och risken för fuktskador minskar.

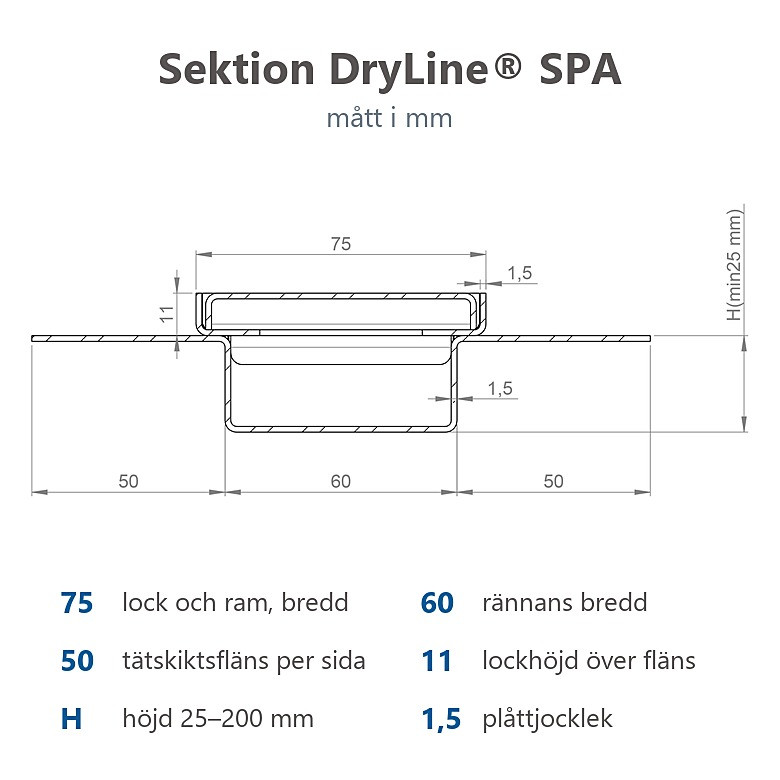

Mått
- Lock och ram: 75 mm bredd
- Ränna: 60 mm bredd
- Tätskiktsfläns: 50 mm på varje sida – 160 mm totalt i flänsnivå
- Höjd H: 25–200 mm, mätt från flänsen till rännans botten
- Längd: enligt beställning. Längre linjer byggs av rännor på cirka 6 m som skarvas med flänsar och packning av EPDM eller NBR
- Invändigt fall: enligt beställning
Lock
Spaltlock i rostfritt stål med valfri spaltbredd 5–10 mm. Locket är låsbart och hålls på plats med fästskruvar.
Utlopp
- Placering: i botten eller i gaveln
- Storlek: ∅ 50 mm
Tillval och tillbehör
- Självreglerande värmekabel i skyddshölje. Anslutningskabeln förs in genom en vattentät tryckgenomföring som svetsas fast där ni anger – i gavel, sida eller botten enligt elprojekteringen
- Gjutförankringar
- Ställbara monteringsfötter – gör det enkelt att placera rännan i rätt höjd. Finns som tillbehör och köps separat

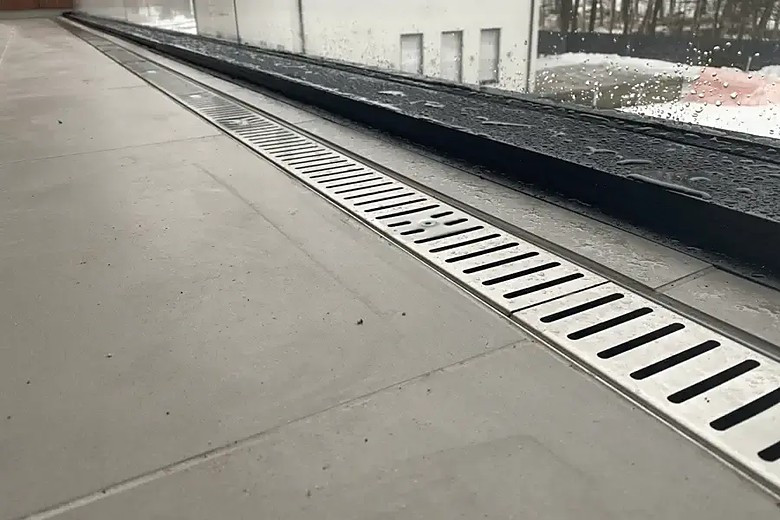

Passar låga konstruktioner
Tack vare de smäckra måtten – från 25 mm höjd – passar SPA särskilt bra i låga terrass- och balkongkonstruktioner. Tänk på att en grund ränna rymmer mindre och behöver rengöras oftare än en djupare.
Material
Rostfritt stål, 1,5 mm plåt. Finns även i syrafast utförande.
Så begär ni offert
Skicka ritning eller sektion med rännans längd, höjd, spaltbredd, utloppets placering, önskat fall och vilket tätskikt som ska användas – eller fyll i fälten nedan. Vi återkommer med förslag och pris. Produktbladet finns under Dokument.
DryLine® SPA ansluts till strykbart eller sprutbart tätskikt med den integrerade tätskiktsflänsen. Följ alltid tätskiktsleverantörens anvisningar.
- Applicera det strykbara eller sprutbara tätskiktet enligt tätskiktsleverantörens anvisning.
- Rikta rännan rakt och i rätt höjd, gärna med de ställbara monteringsfötterna (tillbehör).
- Lägg rännans tätskiktsfläns på det redan applicerade tätskiktet.
- Stryk tätskikt över flänsen så att den blir helt inbäddad.
- Lägg ytskiktet. Lockramens perforerade underkant ska ligga fri, så att vatten ovanpå tätskiktet kan rinna in i rännan.
Rännan ska underhållas regelbundet. Eftersatt underhåll försämrar vattenflödet och kan stoppa det helt.
- Kontrollera skicket på ränna och lock.
- Rengör igensatta lock.
- Lossa lockens fästskruvar och lyft av locken.
- Rengör rännan och utloppsröret.
- Kontrollera skicket på värmekabeln och dess skyddshölje.*
- Lägg tillbaka locken och dra åt fästskruvarna.
* Om rännan är utrustad med detta.
Passar DryLine® SPA för klinker och kakel?
Ja. SPA är gjord för klinkerbelagda ytor och strykbara, flytande tätskikt. Flänsen ansluts till tätskiktet och lockramens perforerade underkant låter vatten från tätskiktets yta rinna in i rännan. Tack vare de smäckra måtten passar SPA särskilt bra i låga terrasskonstruktioner. För plattbelagda ytor finns även DryLine® FLEX med spaltlock, som anpassas efter konstruktionens tjocklek.
Hur långa rännor går att få?
Längre linjer byggs genom att rännor på cirka 6 m skarvas med flänsar. På så sätt går det att bygga i princip vilken längd som helst. Packningen i skarven är av EPDM- eller NBR-gummi beroende på placering och användning.
Hur förs värmekabeln in i rännan?
Genom en vattentät tryckgenomföring som svetsas fast i rännan där beställaren anger – i gavel, sida eller botten, med hänsyn till elprojekteringen.
Vem bestämmer bärighetskraven?
Bärighetskraven ska fastställas av projektören, till exempel konstruktör, landskapsarkitekt eller arkitekt, utifrån var rännan placeras och vilken belastning den ska klara.
BIM- och CAD-objekt för DryLine®-rännor finns i produktbiblioteket ProdLib. Produktbladet med måttskiss finns under Dokument.
Uppgifter att ange i ritning eller förfrågan
- Rännans längd och placering
- Höjd H, 25–200 mm, och eventuellt invändigt fall
- Spaltbredd 5–10 mm
- Utlopp i botten eller gavel, ∅ 50 mm
- Tätskiktets fabrikat och typ
- Värmekabel och placering av tryckgenomföringen
Produktblad DryLine SPA
