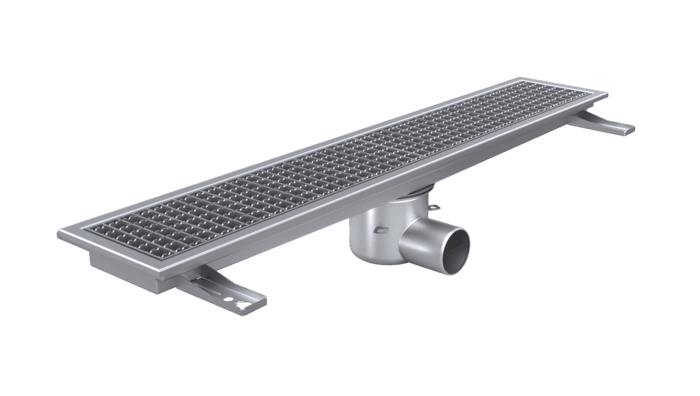

Smal golvränna L x 150 Botten 110mm Furo115

Artikelnummer:

11510B1106

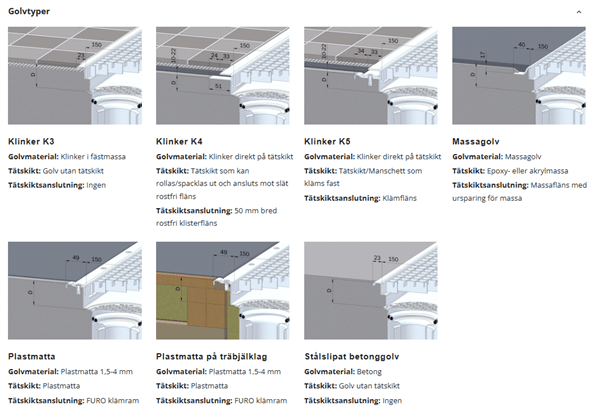

Golvtyp
Mått

Var vänlig ange följande:

Övriga tillval:

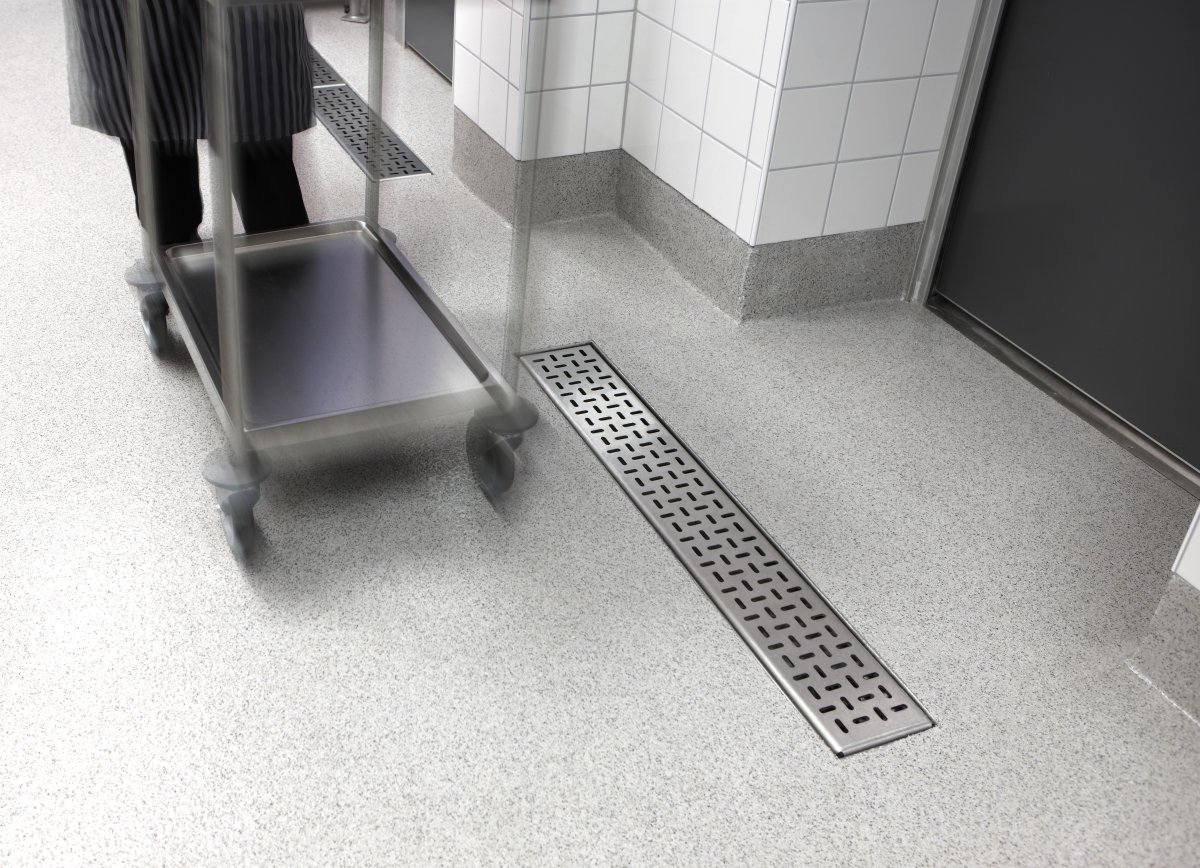

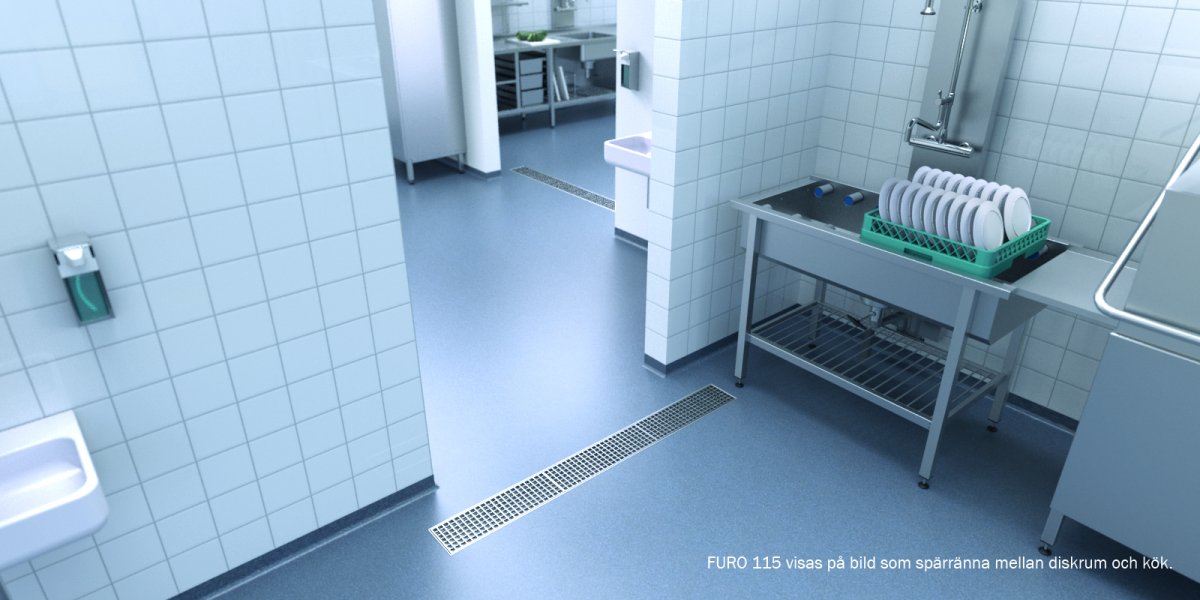

Rännan är idealisk som spärränna eller städränna vid passager mellan olika utrymmen i kök, restaurang och industri.
Tillverkad i syrafast rostfritt stål, kvalitet EN 1.4404 (SS 2348) som bättre står emot korrosion av salt och starka kemikalier som används vid städning. Rännan kan även beställas i rostfritt EN 1.4301 (SS 2333).
Avsedd för ingjutning i betonggolv. Finns även anpassad för träbjälklag.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Utrustad med rostfritt och halkskyddat galler i delar med en maxvikt på 6 kg per del för ergonomisk hantering. Möjlighet finns att anpassa produkten genom att välja silplåt eller spaltlock. Se alternativ under avsnitt galler.

Lagerlagda längder: 500 mm, 800–1500 mm (i steg om 100) samt 2000 mm, med bredd 150 mm, finns tillgängliga för omgående leverans.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

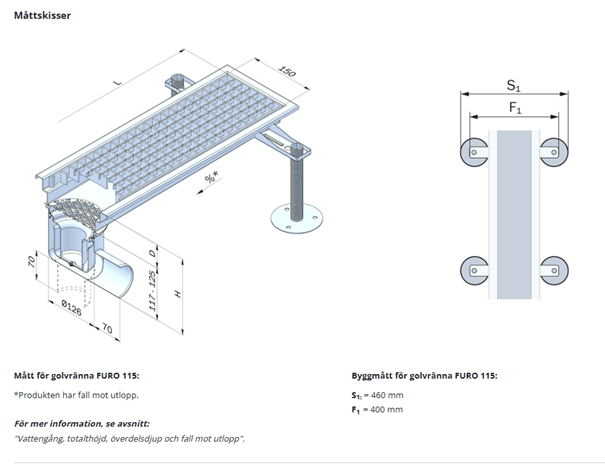

Mått för FURO 115:

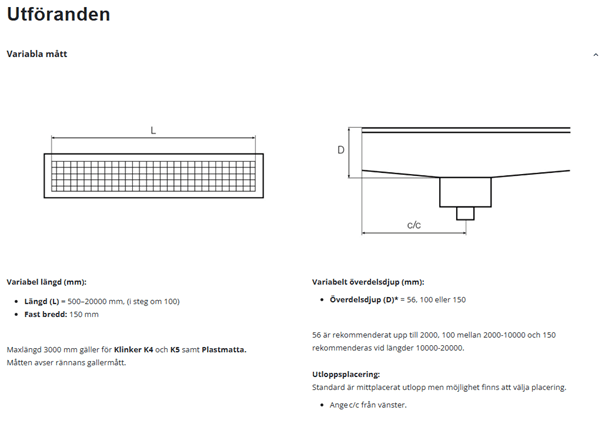

Överdelsdjupet (D) kan väljas mellan 56, 100 och 150 mm (56 mm är standard för längder upp till 2000 mm).
För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 36, 80 och 130 mm (36 mm är standard för längder upp till 2000 mm).
Totalhöjden (H) på FURO 115 varierar därmed mellan 173, 217 och 267 mm (173 mm är standard för längder upp till 2000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 2000 mm och rekommenderat djup på 56/36 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 2000 – 10 000 mm och rekommenderat djup på 100/80 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 10 000 – 20 000 mm och rekommenderat djup på 150/130 mm blir fall mot utlopp minst 1 %.

Vid andra behov än ovan rekommendationer påverkas fallet.

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 115:

Överdelsdjupet (D) kan väljas mellan 56, 100 och 150 mm (56 mm är standard för längder upp till 2000 mm).
För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 36, 80 och 130 mm (36 mm är standard för längder upp till 2000 mm).
Totalhöjden (H) på FURO 115 varierar därmed mellan 173, 217 och 267 mm (173 mm är standard för längder upp till 2000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 2000 mm och rekommenderat djup på 56/36 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 2000 – 10 000 mm och rekommenderat djup på 100/80 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 10 000 – 20 000 mm och rekommenderat djup på 150/130 mm blir fall mot utlopp minst 1 %.
