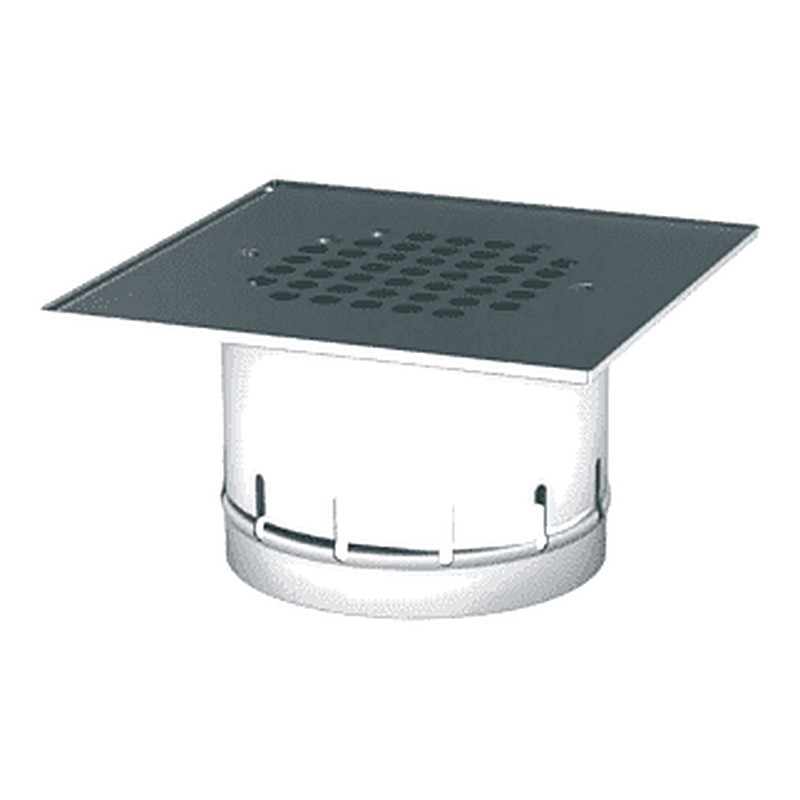

Balkongbrunn BB 190x190 är en kompakt dränerande sil för balkonger och terrasser med omvänd konstruktion. Det perforerade locket 190x190 mm i syrafast stål passar i plattsättning, och silen monteras på underdel PK.
Jag vill ha mer info ›
Liten och tålig
Balkongbrunnen tar hand om både ytvattnet och vattnet som rinner på tätskiktet under plattorna. Den kompakta förhöjningsringen Ø138 mm ger låg bygghöjd – från 55 mm, eller 30 och 40 mm i fast höjd. Allt är tillverkat i syrafast rostfritt stål EN 1.4404.

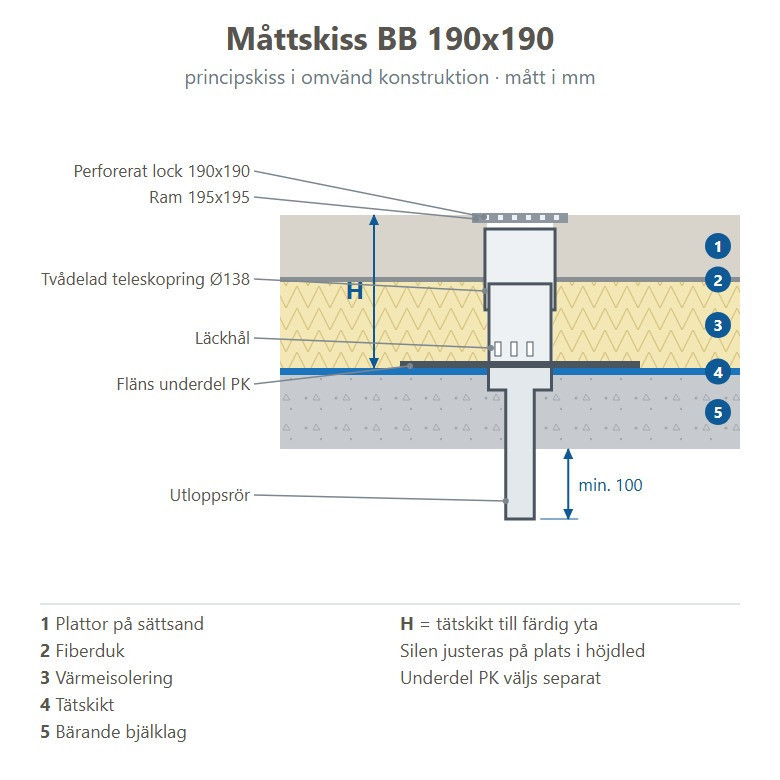

Så fungerar dräneringen i omvänd konstruktion
I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under isoleringen, där det skyddas mot slitage, frost och UV-ljus. Silen tar hand om ytvattnet uppifrån. Vatten som tränger ner genom ytskiktet och rinner på tätskiktet går in genom läckhålen i silens nederkant. Båda leds till underdelen, som är ansluten till tätskiktet, och vidare till dagvattensystemet.
Rätt höjd direkt på plats
Höjden H räknas från tätskiktet till färdig yta. Silen har en tvådelad, teleskopisk förhöjningsring som justeras på plats, så att locket hamnar exakt i nivå med den färdiga ytan. Justeringsmånen tar också upp konstruktionens naturliga sättningar. Välj det höjdintervall som täcker konstruktionens tjocklek.
Underdel PK – väljs till

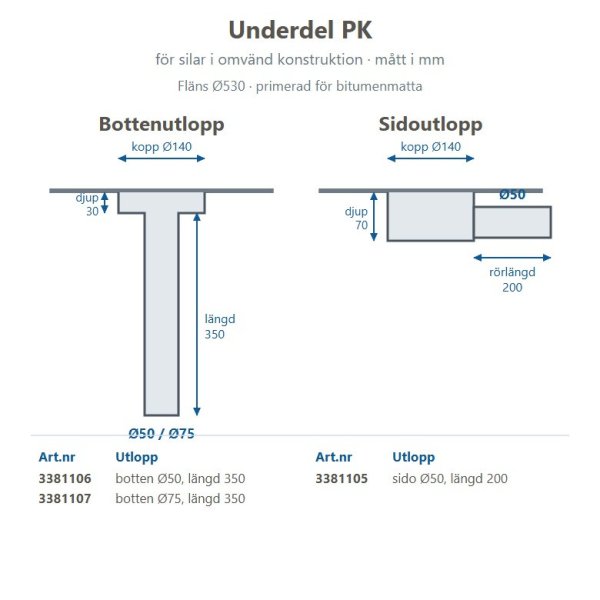

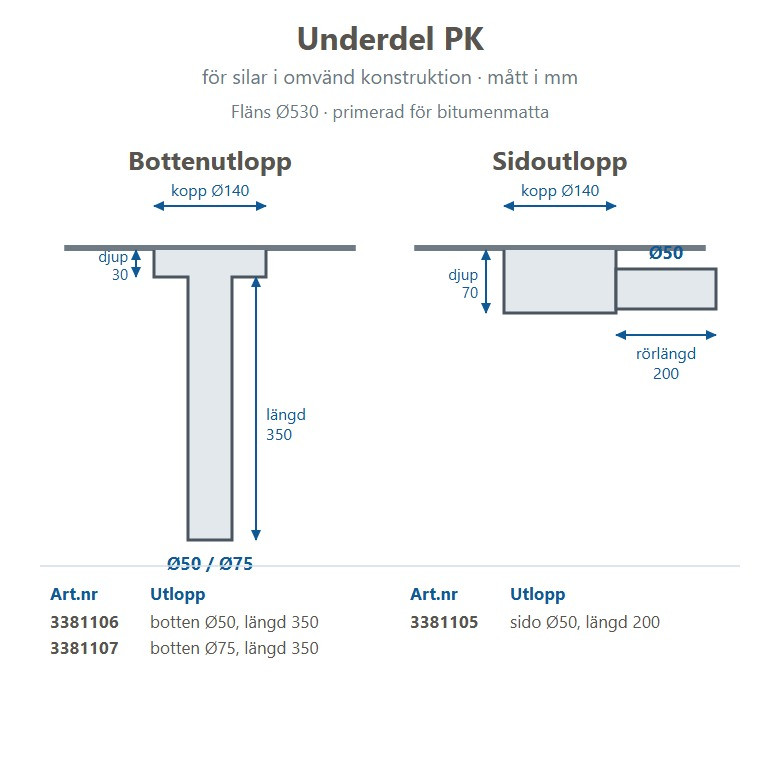

Balkongbrunnen monteras på underdel PK med uppsamlingskopp Ø140 mm och fläns Ø530 mm, primerad för bitumenmatta (kan beställas utan primer för andra tätskikt):

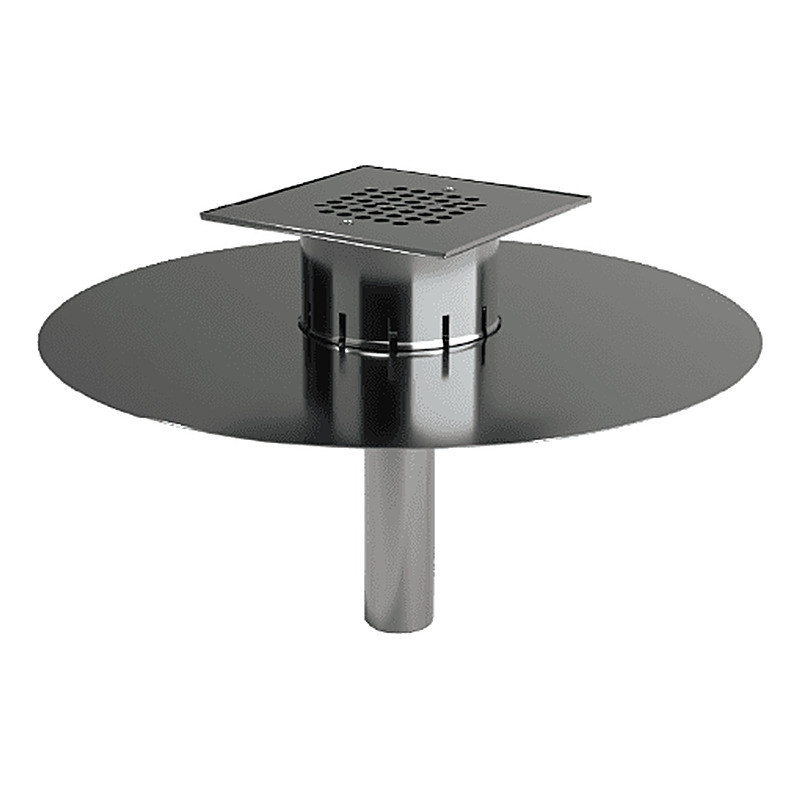

- Bottenutlopp syrafast stål Ø50 eller Ø75 mm, längd 350 mm, eller koppar Ø50–Ø75 mm, längd 200–350 mm

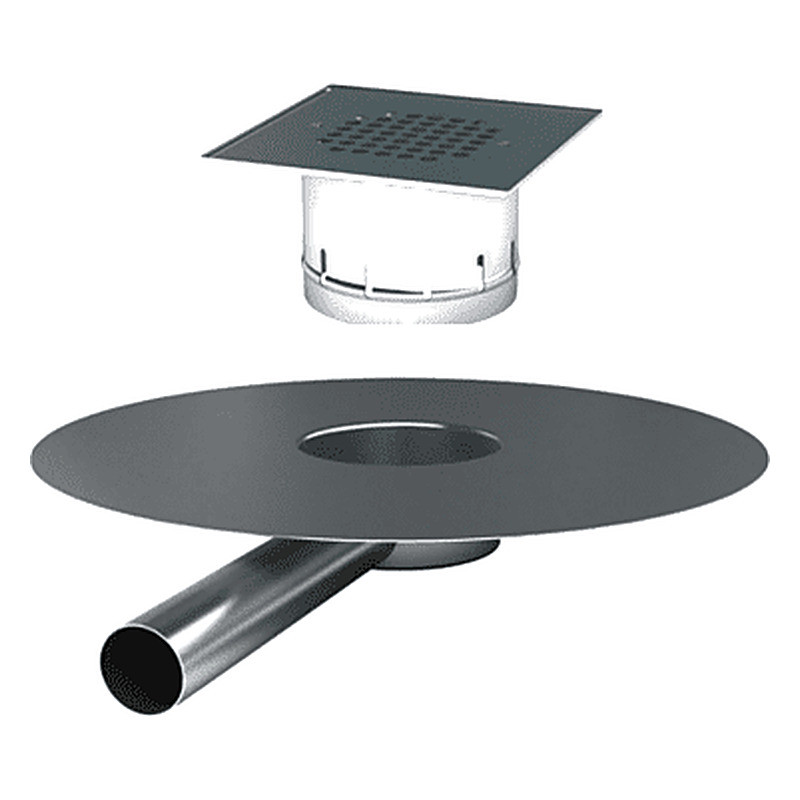

- Sidoutlopp Ø50 mm, rörlängd 200 mm, syrafast stål eller koppar
- Utan underdel
Artikelnumret visar kombinationen: silens nummer + underdelens artikelnummer, t.ex. 3381279-3381106.
Flöde enligt EN 1253-2: Ø50 botten 2,5 (2,1 med sil) l/s · Ø50 sida 4,1 (3,1 med sil) l/s · Ø75 botten 3,3 (3,2 med sil) l/s.
Tillbehör
- Självreglerande värmekabel 16 W eller 32 W som håller brunnen isfri vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m
- Kondensisolering av 13 mm cellgummi runt utloppsröret, −40 till +85 °C
- Bitumenfläns 580 x 600 mm för bästa anslutning till tätskiktet
Teknisk information
| Material | Syrafast rostfritt stål EN 1.4404 |
| Lock | Perforerat, 190 x 190 mm |
| Ram | 195 x 195 mm |
| Förhöjningsring | Ø138 mm, tvådelad, teleskopisk |
| Höjd H, tätskikt till färdig yta | 55–80, 70–110, 90–140, 125–190, 170–270, 230–380 eller 305–510 mm, samt fast 30 eller 40 mm |
| Underdel | PK, väljs separat |
Höjder och artikelnummer
| Höjd H (mm) | Artikelnummer |
|---|
| 55–80 | 3381279 |
| 70–110 | 3381280 |
| 90–140 | 3381281 |
| 125–190 | 3381282 |
| 170–270 | 3381283 |
| 230–380 | 3381284 |
| 305–510 | 3381285 |
| 30, fast | 3381286 |
| 40, fast | 3381287 |
Utan underdel. Med underdel läggs underdelens artikelnummer till, t.ex. 3381279-3381106.
Skötsel
- Kontrollera och rengör locket
- Övrigt underhåll enligt fastighetens drift- och underhållsplan
Beställning och offert
Ange höjden H eller konstruktionens tjocklek från tätskikt till färdig yta, önskad underdel och antal. Andra mått tillverkas efter beställning. Ring oss på 031-790 35 90 så hjälper vi till med val av brunn, underdel och tillbehör. Produktbladet med måttskiss finns under Dokument.
Produktblad Balkongbrunn BB 190x190
