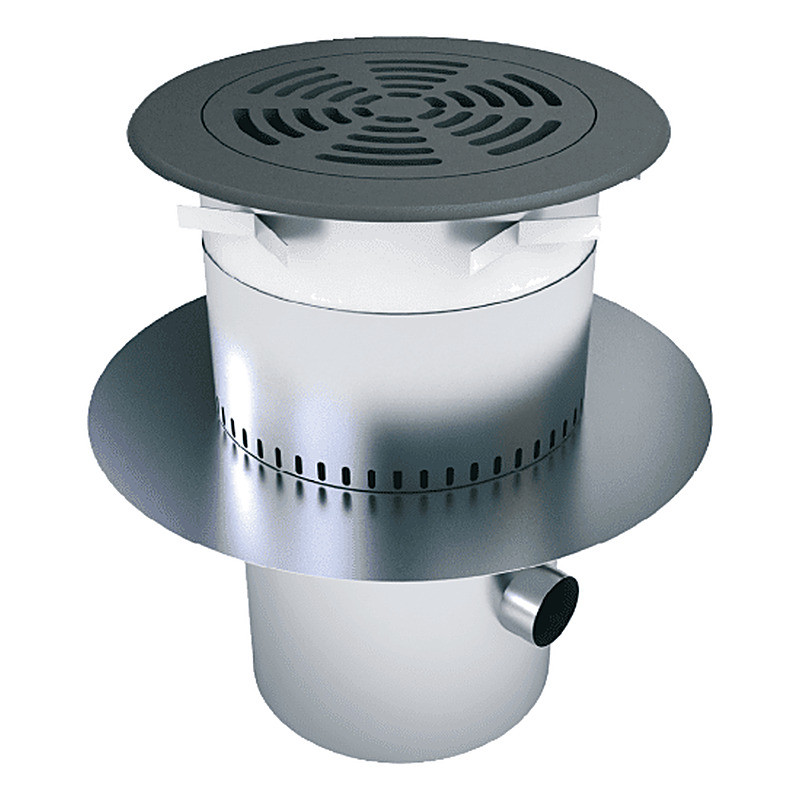

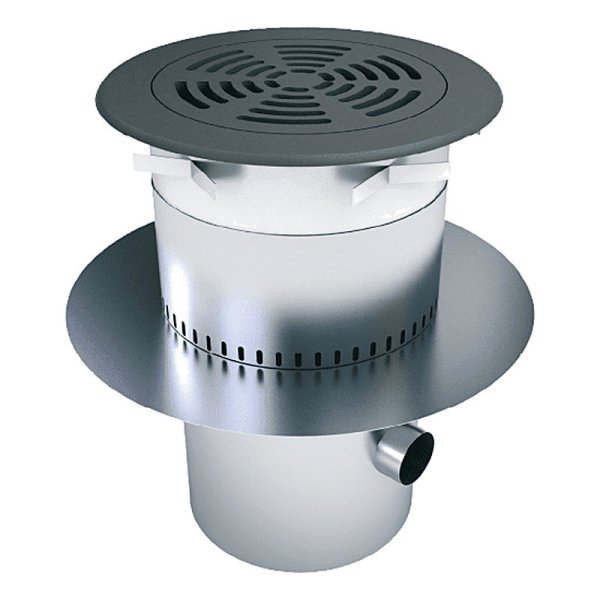

Gårdsbrunn GB är en sandavskiljande brunn med sedimentkärl för gårdsbjälklag med omvänd konstruktion. Brunnen tillverkas i syrafast rostfritt stål med gjutjärnslock och byggs efter mått för varje objekt.
Jag vill ha mer info ›
Sand och slam stannar i kärlet
Brunnens nedre del är ett sedimentkärl som monteras i ett urtag i bjälklaget. Där sjunker sand, grus och slam till botten innan vattnet går vidare till dagvattensystemet. Ovanpå står en sil med teleskopisk förhöjningsring som justeras till färdig yta. Utloppet placeras i botten eller på sidan, Ø75, Ø110 eller Ø160 mm.
Tillval
- Värmekabel
- Kondensisolering 13, 19 eller 32 mm
- Avtagbart vattenlås i utloppet
Lockstorlekar
Gjutjärnslocket finns i samma storlekar som våra markbrunnar GVB: rund ram Ø500, kvadratisk ram 450x450 och rund ram Ø670.

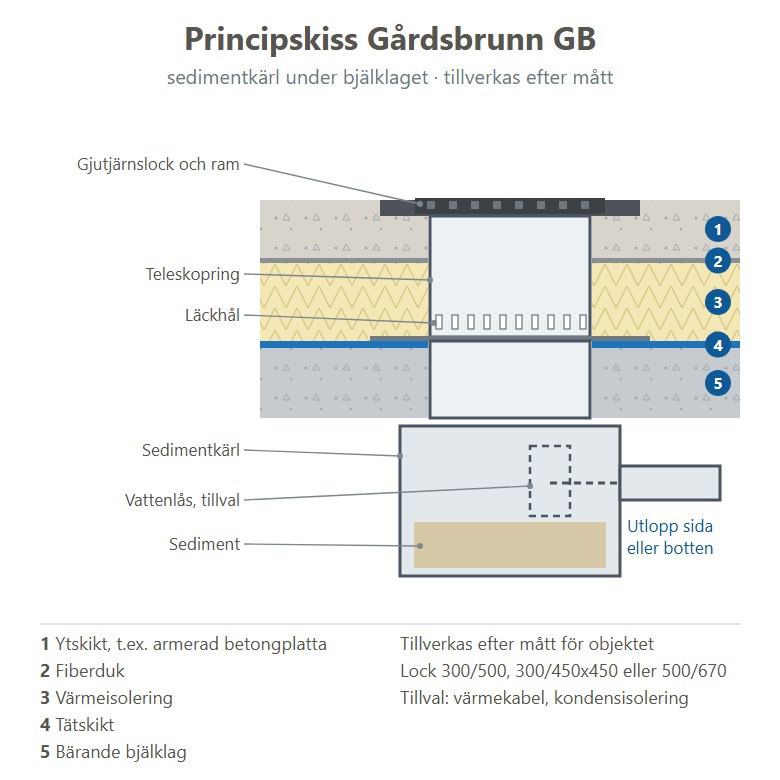

Så fungerar dräneringen i omvänd konstruktion
I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under isoleringen, där det skyddas mot slitage, frost och UV-ljus. Silen tar hand om ytvattnet uppifrån. Vatten som tränger ner genom ytskiktet och rinner på tätskiktet går in genom läckhålen i silens nederkant. Båda leds till underdelen, som är ansluten till tätskiktet, och vidare till dagvattensystemet.
Teknisk information
| Material | Syrafast rostfritt stål EN 1.4404 |
| Lock | Gjutjärn |
| Sedimentkärl | Ingår |
| Utlopp | Botten eller sida, Ø75, Ø110 eller Ø160 mm |
| Tillval | Värmekabel, kondensisolering, avtagbart vattenlås |
| Mått | Efter beställning |
| Artikelnummer | 3381342 |
Skötsel
- Töm och rengör sedimentkärlet regelbundet
- Kontrollera locket
- Övrigt underhåll enligt fastighetens drift- och underhållsplan
Offert
Gårdsbrunnen tillverkas efter objektets förutsättningar. Skicka ritning eller beskriv bjälklagets uppbyggnad, önskad lockstorlek och utloppets placering så återkommer vi med förslag och pris. Ring 031-790 35 90.
I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under värmeisoleringen. Tätskiktet skyddas då mot mekaniskt slitage, snö, is och UV-ljus. Konstruktionen används nästan alltid på isolerade gårdsbjälklag och terrasser.
Sil + underdel
Underdelen (KK eller PK) ansluts till tätskiktet. Ovanpå står en sil som väljs efter ytskikt och belastning – markbrunn för trafik, terrassbrunn för plattor, takbrunn GT för gröna tak och taksil för singeltak. Vatten som kommer ner under ytskiktet går in genom läckhålen i silens nederkant.
Välja höjd
Silens höjd väljs efter konstruktionens tjocklek från tätskikt till färdig yta. Den teleskopiska förhöjningsringen justeras på plats och tar upp konstruktionens naturliga sättningar.
Godkännande
Takbrunnar CE-märks inte, eftersom det saknas en harmoniserad europeisk produktstandard. Brunnens lämplighet verifieras för varje byggobjekt.
Produktblad Gårdsbrunn GB
