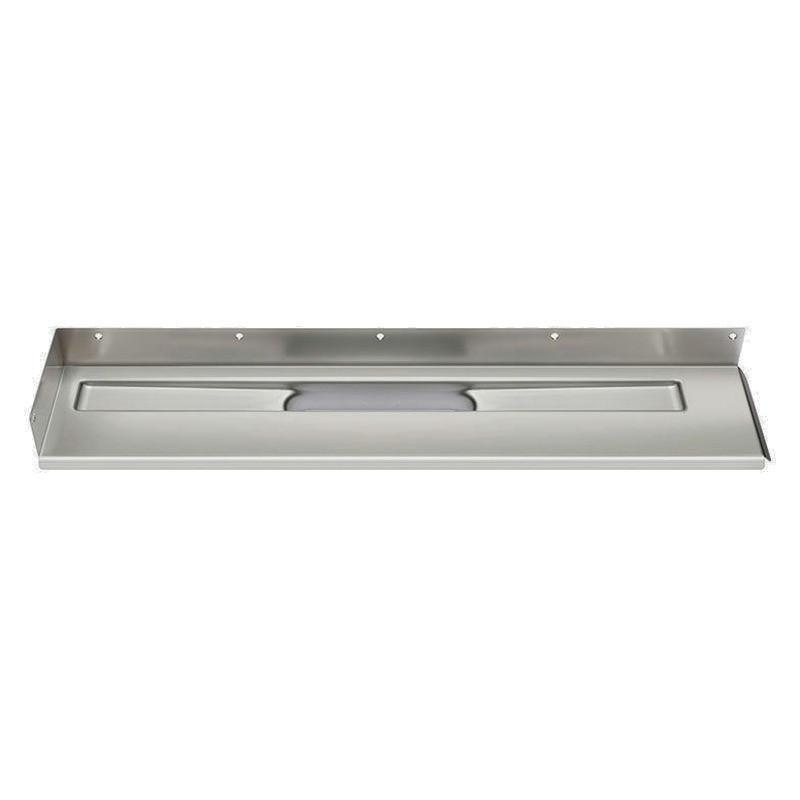

Unidrain avloppsarmatur 1002 vänster väggfläns
För dusch med öppen högersida, till exempel mot en glasvägg. Armaturen har två väggflänsar och två golvflänsar.
Jag vill ha mer info ›
Unidrain är den linjära golvbrunnen som placeras direkt mot väggen – då behövs fall åt ett håll, och golvet kan läggas med stora plattor. De patenterade flänsarna i vägg och golv ger en säker övergång mellan golvbrunn, golv och vägg. Passar alla golvkonstruktioner: betongbjälklag, bjälklag med laxstjärtsplåt och träbjälklag med avjämningsmassa.
En Unidrain består av fyra delar: avloppsarmatur, utloppshus, ram och galler (ClassicLine) eller ram och panel (HighLine). Avloppsarmaturen säljs separat – komplettera med utloppshus och designdel.
Längder och mått
| Längd | Art.nr | Unidrain nr | Total längd | Centrum utlopp | Höjd | Inbyggnadshöjd | Vikt |
|---|
| 700 mm | 7121889 | 1002.0700 | 757 | 351 | 103 | 17 | 2,04 kg |
| 800 mm | 7121890 | 1002.0800 | 857 | 401 | 104 | 18 | 2,34 kg |
| 900 mm | 7121891 | 1002.0900 | 957 | 451 | 105 | 19 | 2,54 kg |
| 1000 mm | 7121892 | 1002.1000 | 1057 | 501 | 106 | 20 | 2,82 kg |
| 1200 mm | 7121893 | 1002.1200 | 1257 | 601 | 108 | 22 | 3,30 kg |
Mått i mm. Total längd inklusive flänsar.
Fakta
| Material | Rostfritt stål AISI 304, betad yta |
| Golvbeläggning | Klinker |
| Tätskikt | Folie eller vätskebaserat tätskiktssystem |
| Golvkonstruktion | Alla |
| Djup | 150 mm |
Monteringsanvisningar för betongbjälklag, laxstjärtsplåt och träbjälklag finns hos Unidrain.
Måttskiss 1002.0700 – 700 mm
