Unidrain avloppsarmatur 1004 bakfläns 6 mm bakåtflyttad

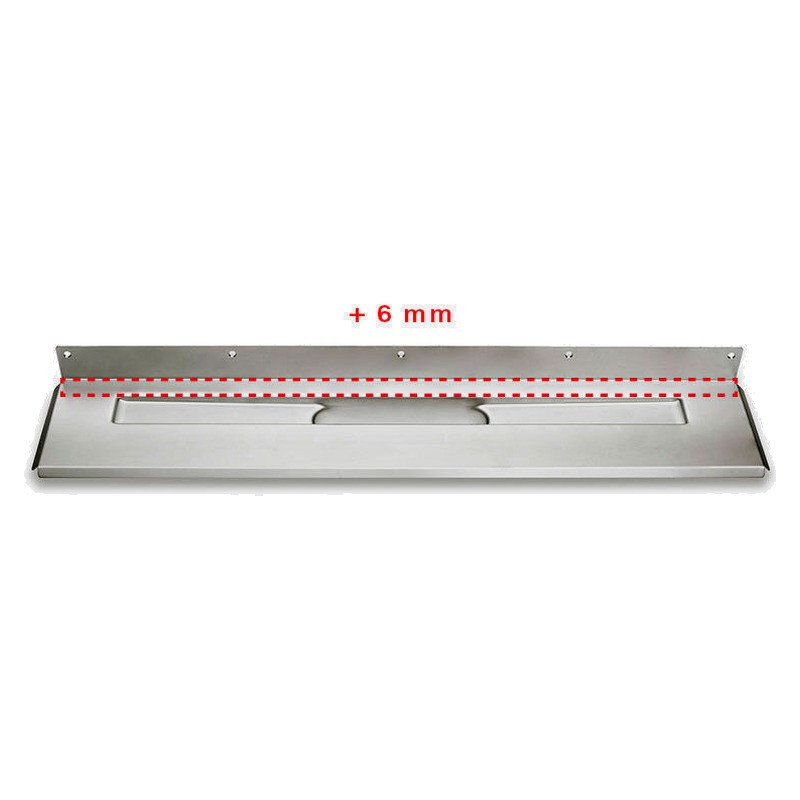

Placeras fritt mot bakväggen. Bakflänsen är flyttad 6 mm bakåt för 20 mm tjock väggkeramik inklusive fix och tätskikt. Endast för HighLine Custom utan ram.
Jag vill ha mer info ›
Unidrain är den linjära golvbrunnen som placeras direkt mot väggen – då behövs fall åt ett håll, och golvet kan läggas med stora plattor. De patenterade flänsarna i vägg och golv ger en säker övergång mellan golvbrunn, golv och vägg. Passar alla golvkonstruktioner: betongbjälklag, bjälklag med laxstjärtsplåt och träbjälklag med avjämningsmassa.
En Unidrain består av fyra delar: avloppsarmatur, utloppshus, ram och galler (ClassicLine) eller ram och panel (HighLine). Avloppsarmaturen säljs separat – komplettera med utloppshus och designdel.
Längder och mått
| Längd | Art.nr | Unidrain nr | Total längd | Centrum utlopp | Höjd | Inbyggnadshöjd | Vikt |
|---|
| 300 mm | 1004.0301 | 1004.0301 | – | 216 | 92 | 12 | 1,12 kg |
| 700 mm | 1004.0701 | 1004.0701 | – | 406 | 97 | 17 | 2,28 kg |
| 800 mm | 1004.0801 | 1004.0801 | – | 456 | 98 | 18 | 2,38 kg |
| 900 mm | 1004.0901 | 1004.0901 | – | 506 | 63 | 19 | 2,38 kg |
| 1000 mm | 1004.1001 | 1004.1001 | – | 556 | 100 | 20 | 2,89 kg |
| 1200 mm | 1004.1201 | 1004.1201 | – | 656 | 102 | 22 | 0,90 kg |
Mått i mm. Total längd inklusive flänsar.
Fakta
| Material | Rostfritt stål AISI 304, betad yta |
| Golvbeläggning | Klinker |
| Tätskikt | Folie eller vätskebaserat tätskiktssystem |
| Golvkonstruktion | Alla |
| Djup | 150 mm |
Monteringsanvisningar för betongbjälklag, laxstjärtsplåt och träbjälklag finns hos Unidrain.
Måttskiss 1004.0301 – 300 mm
