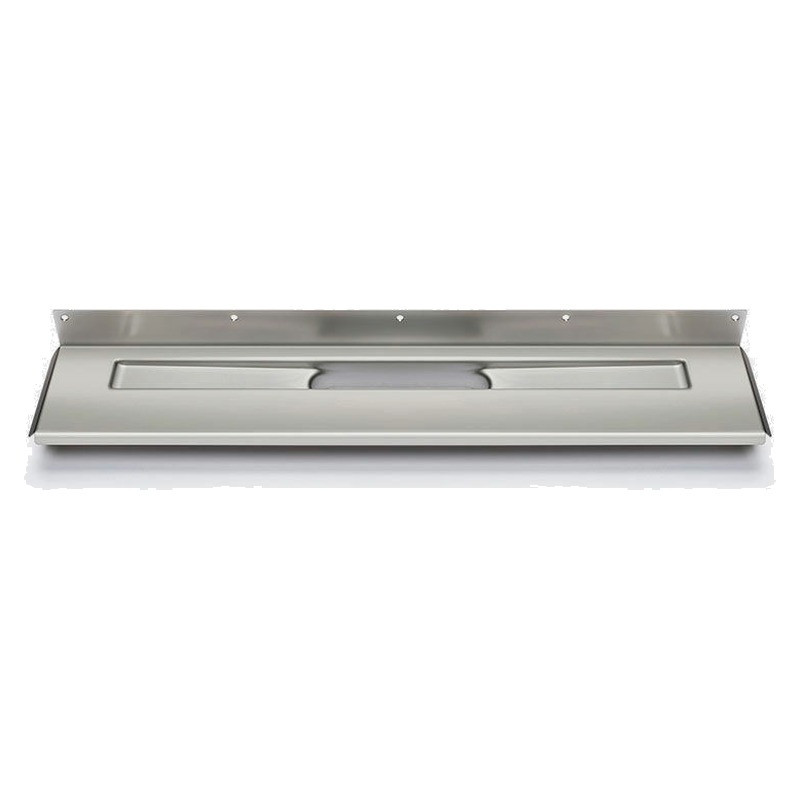

Unidrain avloppsarmatur 1004 bakfläns
Placeras fritt mot bakväggen, oberoende av sidoväggar. Armaturen har en bakfläns och tre golvflänsar.
Jag vill ha mer info ›
Unidrain är den linjära golvbrunnen som placeras direkt mot väggen – då behövs fall åt ett håll, och golvet kan läggas med stora plattor. De patenterade flänsarna i vägg och golv ger en säker övergång mellan golvbrunn, golv och vägg. Passar alla golvkonstruktioner: betongbjälklag, bjälklag med laxstjärtsplåt och träbjälklag med avjämningsmassa.
En Unidrain består av fyra delar: avloppsarmatur, utloppshus, ram och galler (ClassicLine) eller ram och panel (HighLine). Avloppsarmaturen säljs separat – komplettera med utloppshus och designdel.
Längder och mått
| Längd | Art.nr | Unidrain nr | Total längd | Centrum utlopp | Höjd | Inbyggnadshöjd | Vikt |
|---|
| 300 mm | 7121904 | 1004.0300 | 432 | 216 | 98 | 12 | 1,12 kg |
| 600 mm | 7115249 | 1004.0600 | 712 | 356 | 102 | 16 | 2,28 kg |
| 700 mm | 7121899 | 1004.0700 | 812 | 406 | 103 | 17 | 2,28 kg |
| 800 mm | 7121900 | 1004.0800 | 912 | 456 | 104 | 18 | 2,38 kg |
| 900 mm | 7121901 | 1004.0900 | 1012 | 506 | 105 | 19 | 2,38 kg |
| 1000 mm | 7121902 | 1004.1000 | 1112 | 556 | 106 | 20 | 2,89 kg |
| 1200 mm | 7121903 | 1004.1200 | 1312 | 656 | 108 | 22 | 3,30 kg |
Mått i mm. Total längd inklusive flänsar.
Fakta
| Material | Rostfritt stål AISI 304, betad yta |
| Golvbeläggning | Klinker |
| Tätskikt | Folie eller vätskebaserat tätskiktssystem |
| Golvkonstruktion | Alla |
| Djup | 150 mm |
Monteringsanvisningar för betongbjälklag, laxstjärtsplåt och träbjälklag finns hos Unidrain.

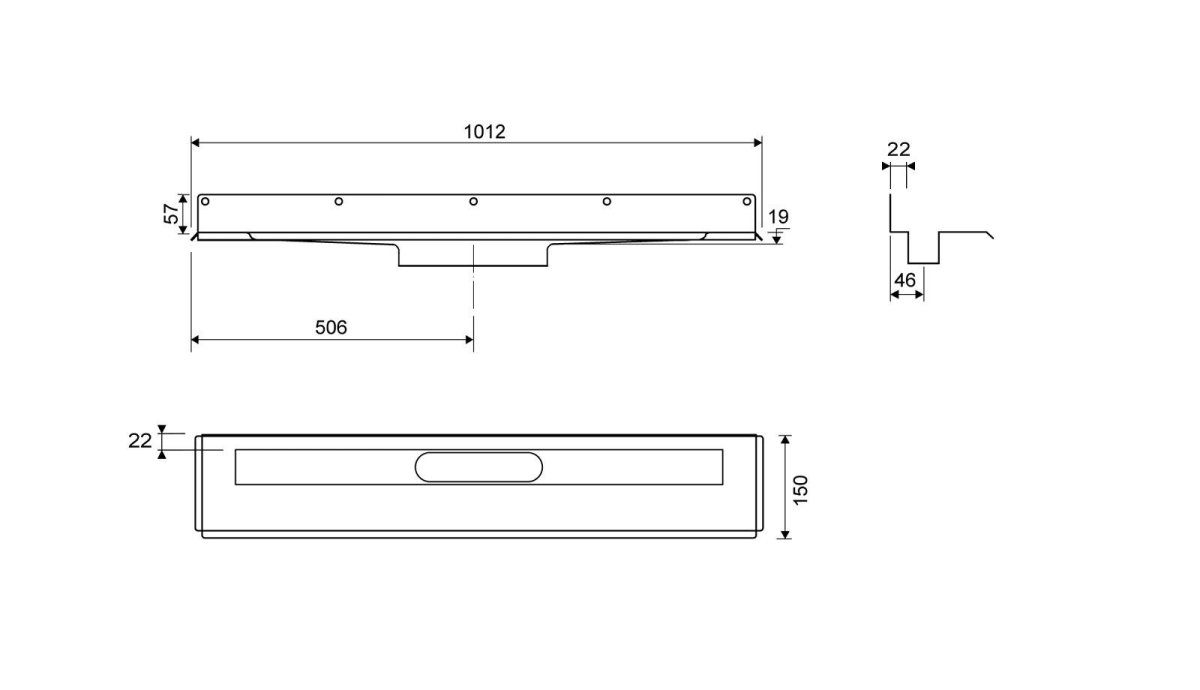

Måttskiss 1004.0800 – 800 mm
