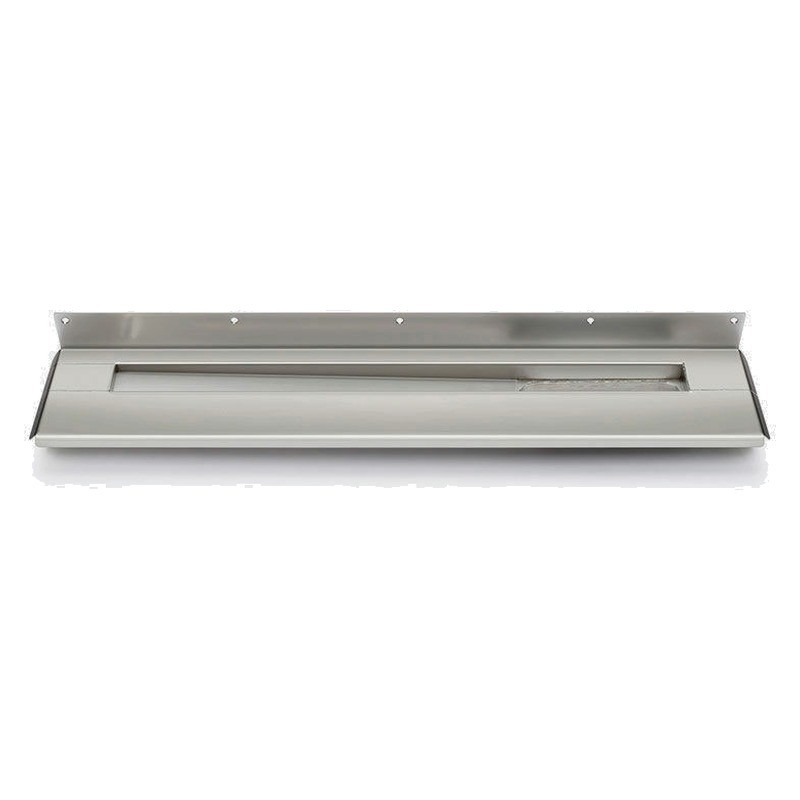

Unidrain avloppsarmatur 1004 utlopp höger
Bakfläns med utloppet placerat till höger. Placeras fritt mot bakväggen, oberoende av sidoväggar. Med HighLine-panel krävs förhöjningsdistans 1950.0001.
Jag vill ha mer info ›
Unidrain är den linjära golvbrunnen som placeras direkt mot väggen – då behövs fall åt ett håll, och golvet kan läggas med stora plattor. De patenterade flänsarna i vägg och golv ger en säker övergång mellan golvbrunn, golv och vägg. Passar alla golvkonstruktioner: betongbjälklag, bjälklag med laxstjärtsplåt och träbjälklag med avjämningsmassa.
En Unidrain består av fyra delar: avloppsarmatur, utloppshus, ram och galler (ClassicLine) eller ram och panel (HighLine). Avloppsarmaturen säljs separat – komplettera med utloppshus och designdel.

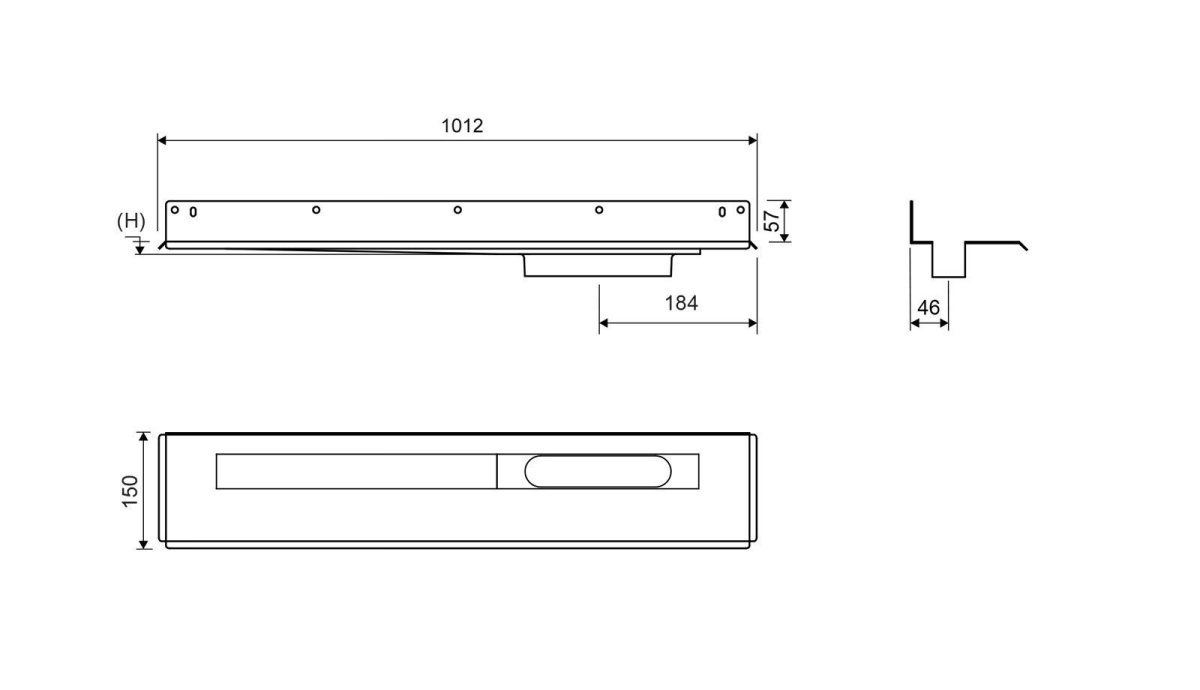

Längder och mått
| Längd | Art.nr | Unidrain nr | Total längd | Centrum utlopp | Höjd | Inbyggnadshöjd | Vikt |
|---|
| 700 mm | 1004.0705 | 1004.0705 | – | 184 | 114 | 28 | 2,28 kg |
| 800 mm | 1004.0805 | 1004.0805 | – | 184 | 114 | 28 | 2,38 kg |
| 900 mm | 1004.0905 | 1004.0905 | – | 184 | 114 | 28 | 2,38 kg |
| 1000 mm | 1004.1005 | 1004.1005 | – | 184 | 114 | 28 | 2,89 kg |
| 1200 mm | 1004.1205 | 1004.1205 | – | 184 | 114 | 28 | 3,30 kg |
Mått i mm. Total längd inklusive flänsar.
Fakta
| Material | Rostfritt stål AISI 304, betad yta |
| Golvbeläggning | Klinker |
| Tätskikt | Folie eller vätskebaserat tätskiktssystem |
| Golvkonstruktion | Alla |
| Djup | 150 mm |
Monteringsanvisningar för betongbjälklag, laxstjärtsplåt och träbjälklag finns hos Unidrain.
