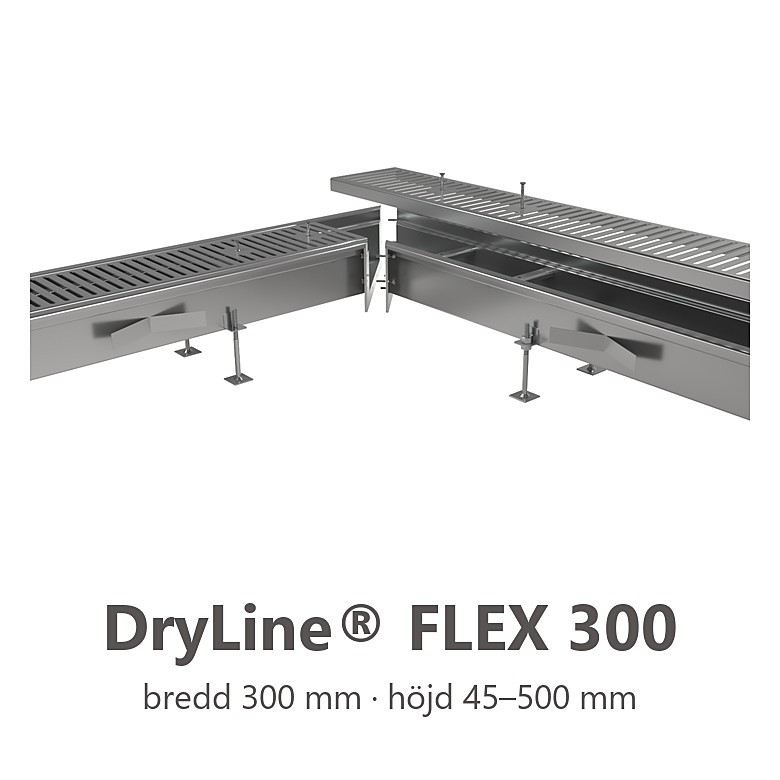

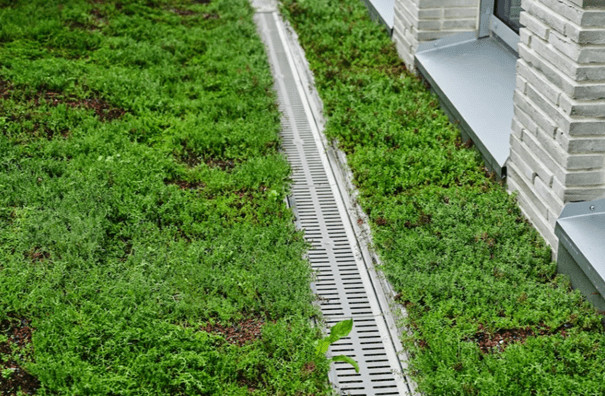

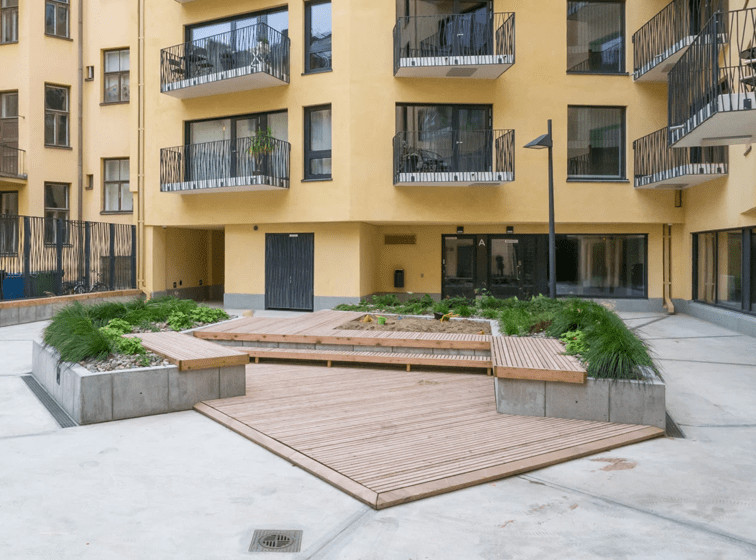

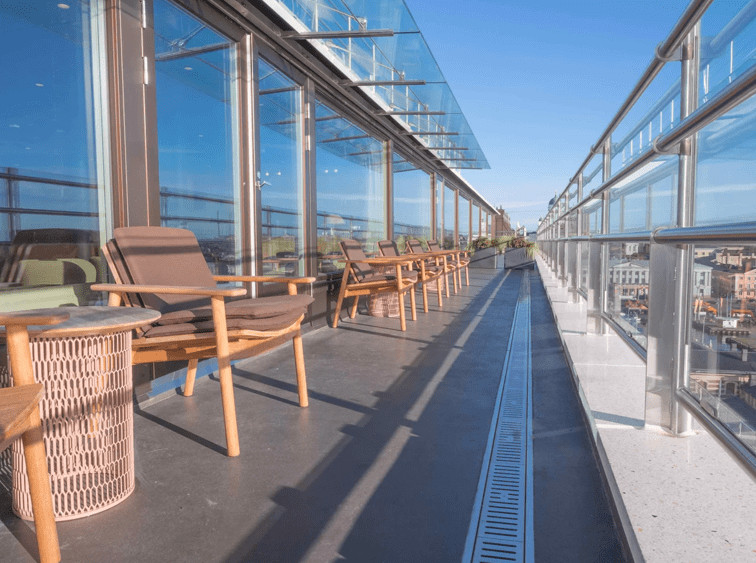

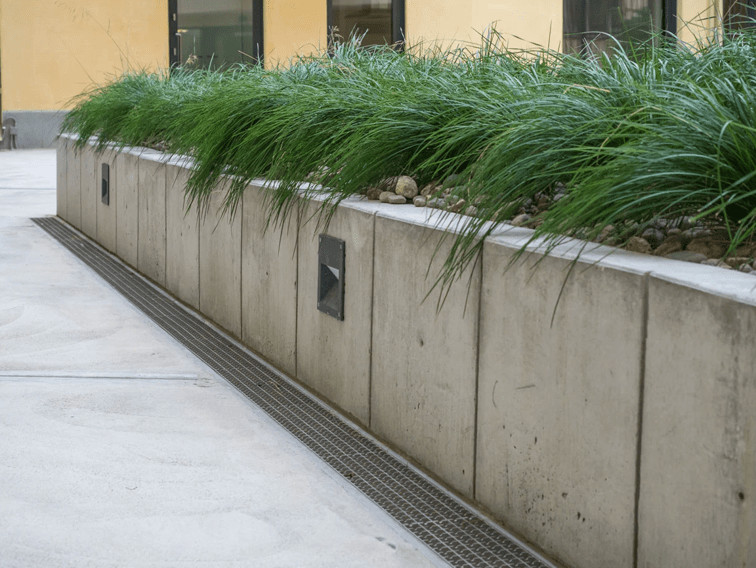

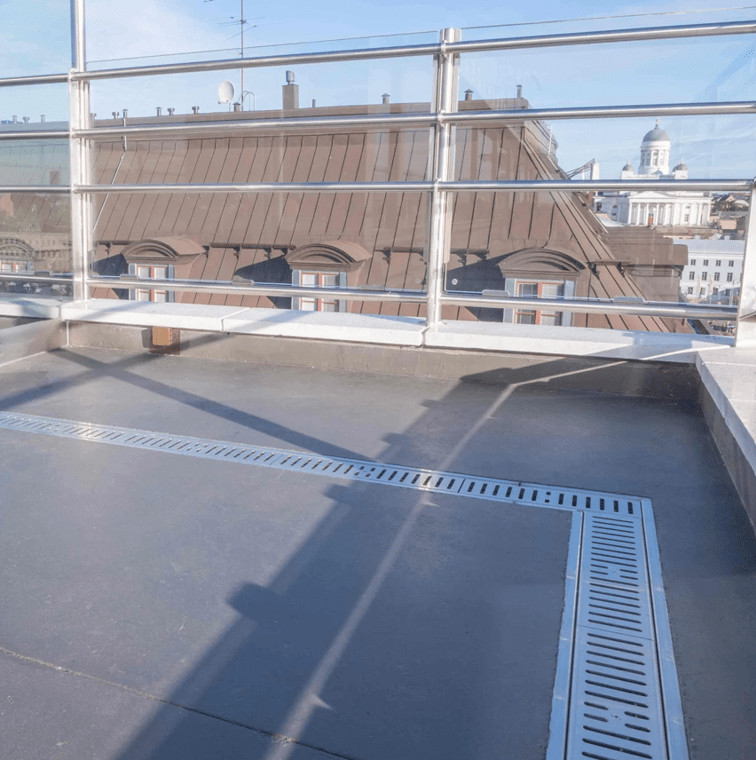

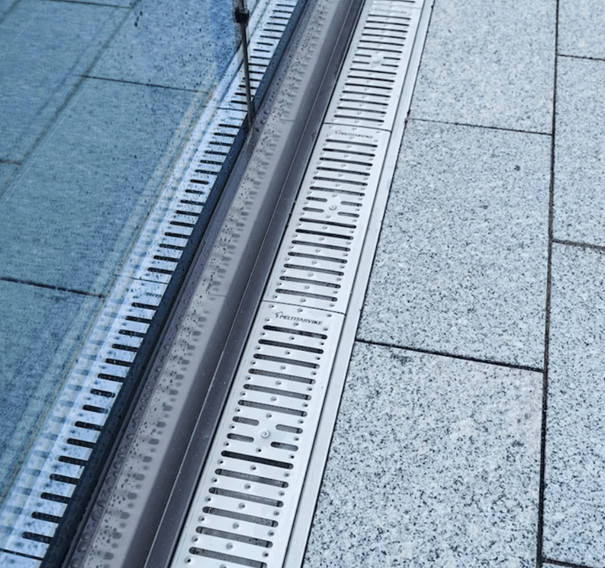

DryLine® FLEX 300 är en markränna i rostfritt stål med bredden 300 mm. Rännan tillverkas efter ert projekt – längd, höjd, invändigt fall och utlopp anpassas efter ritning och belastningsklass. Den används för ytvattenavledning på parkeringsdäck, gårdar, gång- och cykelvägar, terrasser och omvända tak.
Jag vill ha mer info ›
Lock och belastningsklass för 300 mm

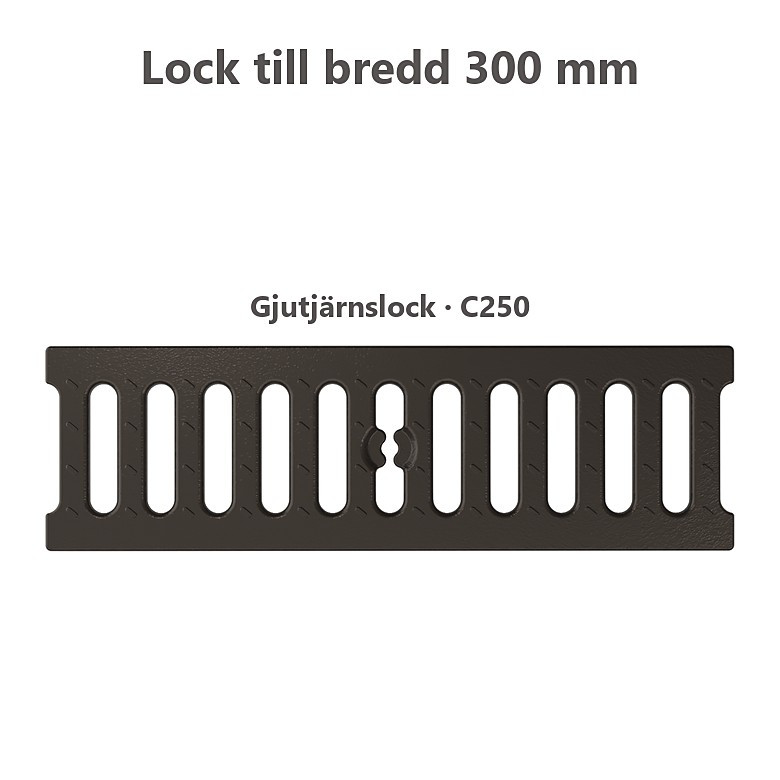

Till bredden 300 mm finns gjutjärnslock i belastningsklass C250. Locket bestämmer både belastningsklassen och hur låg rännan kan byggas.
| Lock | Belastningsklass (EN 1433) | Minsta höjd | Minsta höjd med värmekabel |
|---|
| Gjutjärnslock | C250 – 25 ton | 50 mm | 65 mm |
Minsta höjd gäller rännan inklusive lock. Med värmekabel krävs lite mer höjd eftersom kabeln ligger i ett skyddshölje i rännans botten.

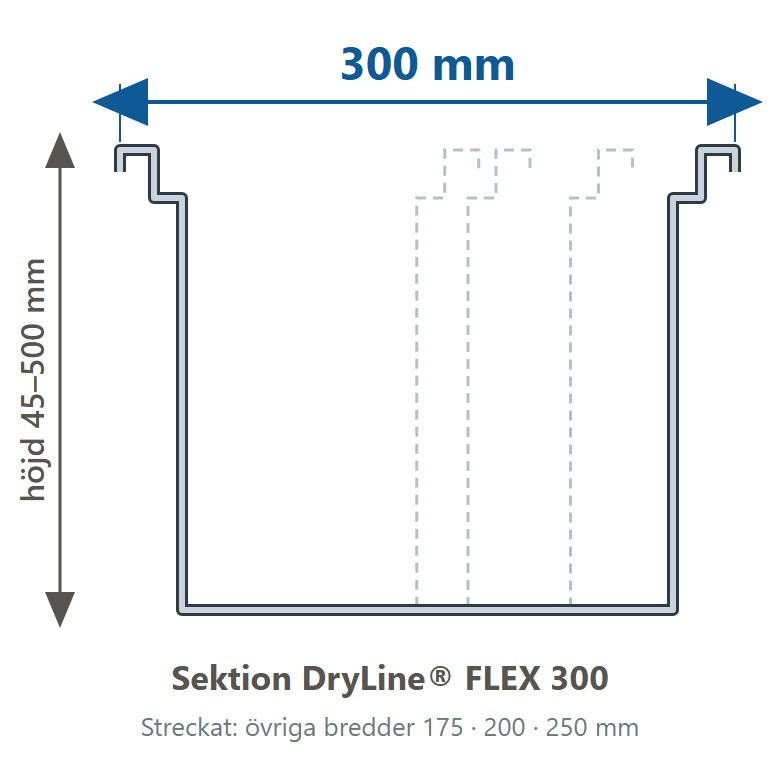

Mått
- Bredd: 300 mm
- Höjd: 45–500 mm – minsta höjd beror på locket, se tabellen ovan
- Längd: enligt beställning. Linjer över 10 m byggs av flera rännor som skarvas med flänsar och packning av EPDM eller NBR
- Invändigt fall: plan botten eller fall 0,5–5 % enligt beställning
Utlopp
- Placering: i botten, i gaveln eller på sidan
- Storlek: ∅ 50, 75 eller 110 mm

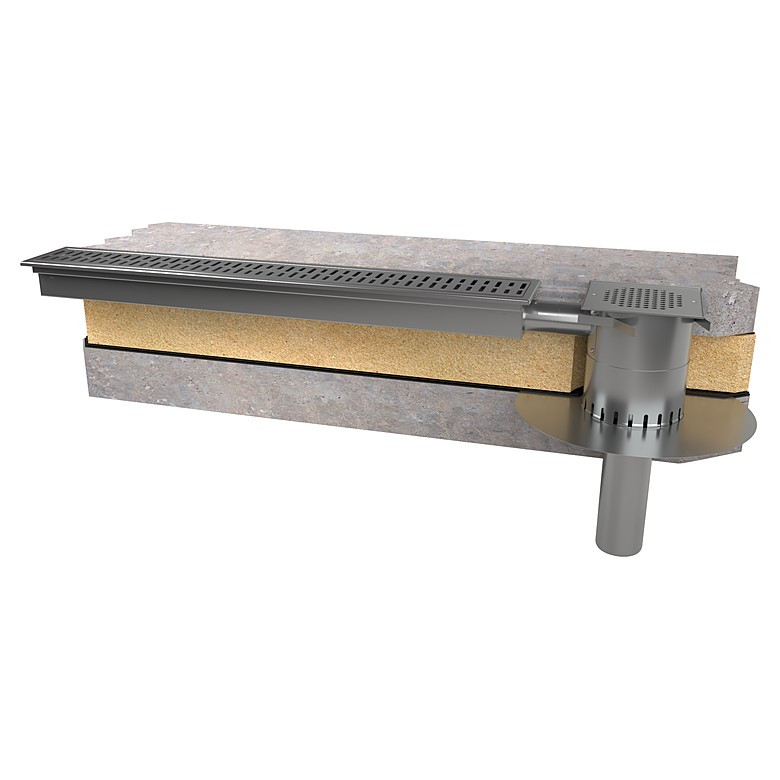

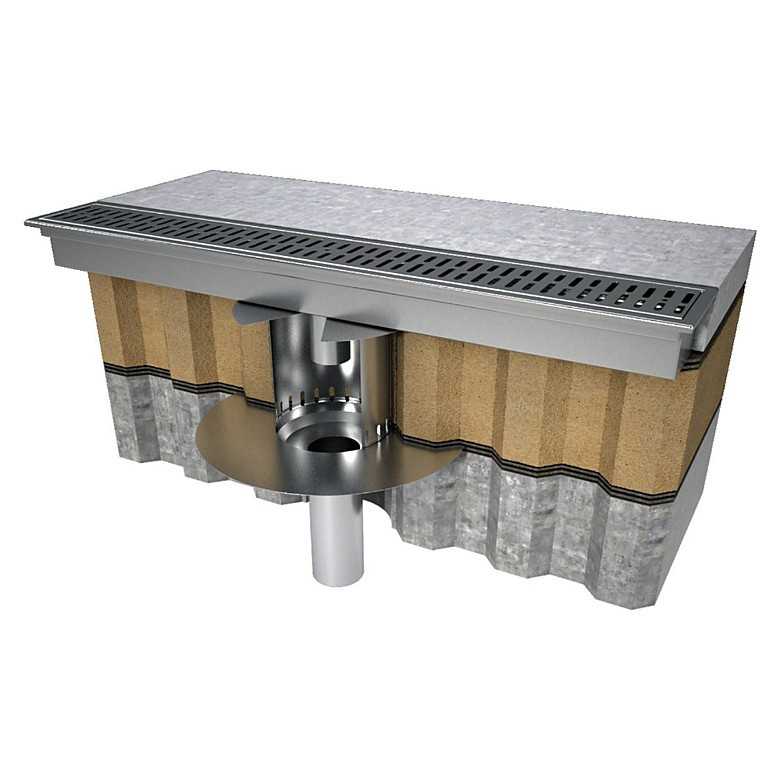

Rännan kan anslutas till brunnar för omvända tak och till gårdsbrunnar, så att hela dagvattenlösningen byggs ihop.
Tillval och tillbehör
- Slamfång eller sandfång – samlar upp slam och sand före utloppet
- Självreglerande värmekabel 25 W/m – ligger i ett skyddshölje i rännans botten och är skyddad mot mekanisk påfrestning. Anslutningskabeln förs in i rännan genom en vattentät genomföring. Kabelns längd anpassas efter beställning
- Ställbara monteringsfötter – gör det enkelt att placera rännan i rätt höjd. Finns som tillbehör och köps separat
Material och certifiering
Rännan är tillverkad i rostfritt stål och utrustad med gjutförankringar. Den gjuts alltid in i betong. DryLine® FLEX är CE-märkt och uppfyller kraven i EN 1433.
Alla bredder i DryLine® FLEX
Välj bredd efter vattenmängd och vilken belastning ytan ska klara. En bredare ränna rymmer mer vatten, och de tyngre klasserna kräver gjutjärnslock eller rutgaller.
| Modell | Bredd | Lock (belastningsklass) | Belastningsklass |
|---|
| FLEX 175 | 175 mm | spaltlock (A15), rutgaller (C250), gjutjärnslock (C250) | A15–C250 |
| FLEX 200 | 200 mm | spaltlock (A15), rutgaller (C250), gjutjärnslock (C250) | A15–C250 |
| FLEX 250 | 250 mm | rutgaller (B125), gjutjärnslock (C250) | B125–C250 |
| FLEX 300 | 300 mm | gjutjärnslock (C250) | C250 |
Så begär ni offert
Skicka ritning eller sektion med rännans längd, höjd, lock, utloppets placering och storlek, önskat fall och eventuella tillval – eller fyll i fälten nedan. Vi återkommer med förslag, dimensionering och pris. Monteringsanvisning, produktblad och konstruktionsdetalj finns under Dokument.
Bredd, lock och belastningsklass
| Modell | Bredd | Lock (belastningsklass) | Belastningsklass |
|---|
| FLEX 175 | 175 mm | spaltlock (A15), rutgaller (C250), gjutjärnslock (C250) | A15–C250 |
| FLEX 200 | 200 mm | spaltlock (A15), rutgaller (C250), gjutjärnslock (C250) | A15–C250 |
| FLEX 250 | 250 mm | rutgaller (B125), gjutjärnslock (C250) | B125–C250 |
| FLEX 300 | 300 mm | gjutjärnslock (C250) | C250 |
Minsta höjd per lock
| Lock | Utan värmekabel | Med värmekabel |
|---|
| Spaltlock i rostfritt stål | 45 mm | 55 mm |
| Rutgaller i rostfritt stål | 60 mm | 75 mm |
| Gjutjärnslock | 50 mm | 65 mm |
Rännans höjd kan väljas från minsta höjd upp till 500 mm.
Belastningsklasser enligt EN 1433
| Klass | Bärförmåga | Användning |
|---|
| A15 | 1,5 ton | Gångytor och terrasser |
| B125 | 12,5 ton | Gång- och cykelvägar, mindre privata parkeringar |
| C250 | 25 ton | Parkeringsplatser och kommersiella gårdar |
DryLine® FLEX gjuts alltid in i betong. Läs igenom anvisningen innan arbetet börjar. Hela anvisningen med bilder finns som PDF under Dokument.
- Markrännan består av en eller flera rännor som skarvas ihop.
- Rännorna är numrerade i den ordning de ska skarvas (A).
- Rännorna skarvas ihop med skarvflänsar (B).
- Skarven blir vattentät med en packning av EPDM eller NBR mellan flänsarna.
- Kontrollera att packningen i varje skarv har rätt storlek och ligger noggrant mellan flänsarna.
- Dra åt skarvarna med rostfria skruvar och muttrar, cirka 30 Nm.
- Rengör rännans utloppsrör och stryk vid behov på glidmedel, så går röret lättare att ansluta till avloppet.
- Rikta rännan rakt och i rätt höjd med de ställbara monteringsfötterna (tillbehör).
- Se till att rännan ligger kvar på plats under gjutningen och stötta den vid behov, så att sidoväggarna inte trycks snett när betongen gjuts.
- Betongen ska ha minst hållfasthetsklass C30/37.
- Skydda rännan mot betongstänk under gjutningen, till exempel med en plywoodskiva.
- När ytskiktet av betong gjuts kan rännans sidoväggar stöttas genom att locken läggs på plats. Skydda då locken så att de hålls rena.
- Kontrollera att betongen fyller tätt under kanten på rännans ram så att inga luftfickor bildas.
- Rengör rännor och utlopp om de har blivit smutsiga.
- Montera locken om de inte redan lades på i steg 12.
Vid ingjutning: minst 100 mm betong vid sidan av rännan och minst 30 mm under.
Markrännan ska underhållas regelbundet. Eftersatt underhåll försämrar vattenflödet och kan stoppa det helt. Var särskilt noga med rengöringen under sandningssäsongen.
- Kontrollera skicket på ränna och lock.
- Rengör igensatta lock.
- Lossa lockens fästskruvar och lyft av locken.
- Rensa ränna och utloppsrör från sten, sand och skräp.
- Töm slamfånget eller sandfånget.*
- Kontrollera skicket på värmekabeln och dess skyddshölje.*
- Lägg tillbaka locken och dra åt fästskruvarna.
* Om rännan är utrustad med detta.
DryLine® FLEX är CE-märkt och uppfyller kraven i EN 1433 (dräneringsrännor för fordons- och gångtrafik).
- Markränna typ M enligt EN 1433:2002 – uppsamling av dagvatten från gång- och fordonsytor
- Bedömning och fortlöpande kontroll enligt system 3. Anmält organ nr 0086 (BSI) har utfört typprovningen
- Bärförmåga: godkänd · vätsketäthet: godkänd
- Belastningsklass A15–C250 beroende på bredd och lock, se Storleksguide
Prestandadeklarationen (DoP) finns i svensk översättning under Dokument.
BIM- och CAD-objekt för DryLine®-markrännor finns i produktbiblioteket ProdLib.
Under Dokument finns produktblad, monterings- och skötselanvisning, konstruktionsdetalj för ränna i omvänt tak och prestandadeklaration.
Uppgifter att ange i ritning eller förfrågan
- Bredd 175, 200, 250 eller 300 mm och rännans längd
- Höjd, plan botten eller invändigt fall 0,5–5 %
- Lock och belastningsklass
- Utloppsrör: diameter, längd och placering
- Slamfång: höjd × bredd och placering
- Sandfång och värmekabel 25 W/m (kabelns längd)
