Material:             Rostfritt stål (RFS) AISI 304

Belastningsklass: A15 till D400 – beror på valt galler

Alternativa lock:  Släta galler i rostfritt stål, rutgaller i rostfritt stål, gjutjärnsgaller

Bredd: 175 mm

Höjd i rännans djupdel: 200 mm

Höjd i rännans lågdel: 100 mm

Längd: 500 mm

Vattengång (VG): 125,5 mm

Utloppets placering: gavel

Utloppets riktning: sida

Utloppets storlek ∅: 75 mm

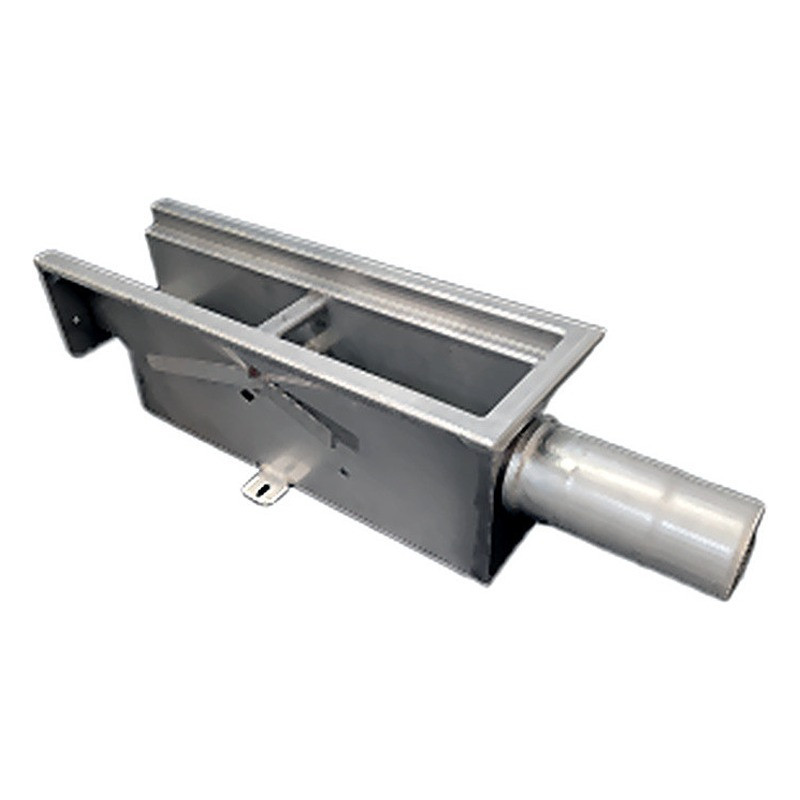

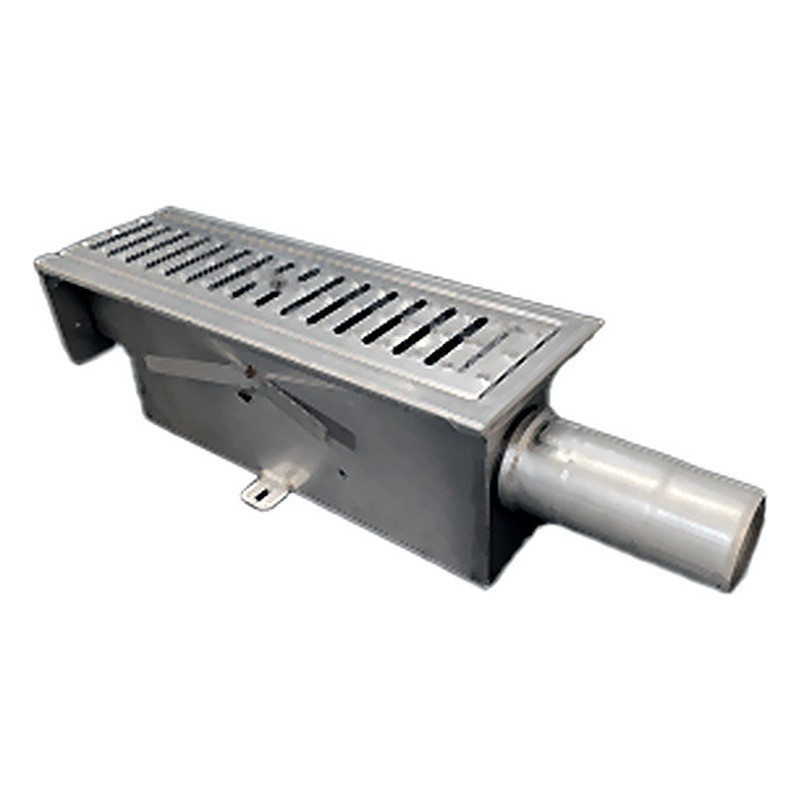

Dryline Modul 500 utlopp 75mm med vattenlås

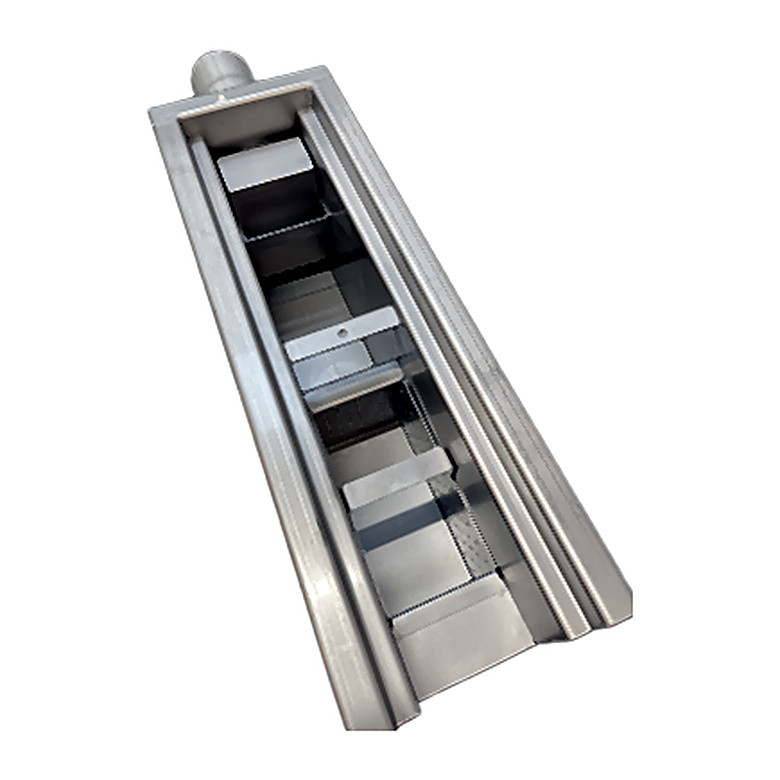

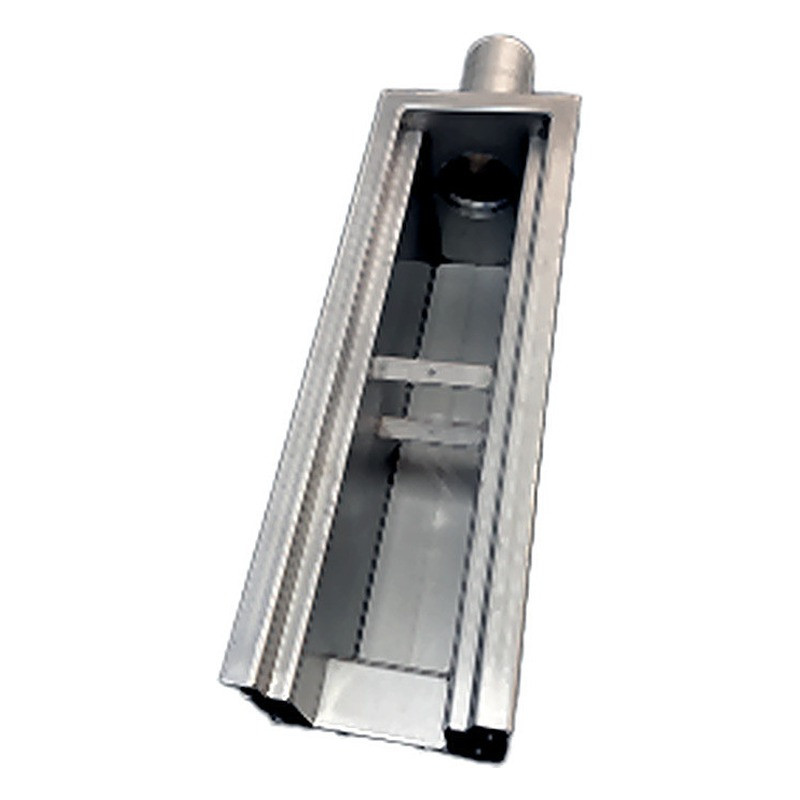

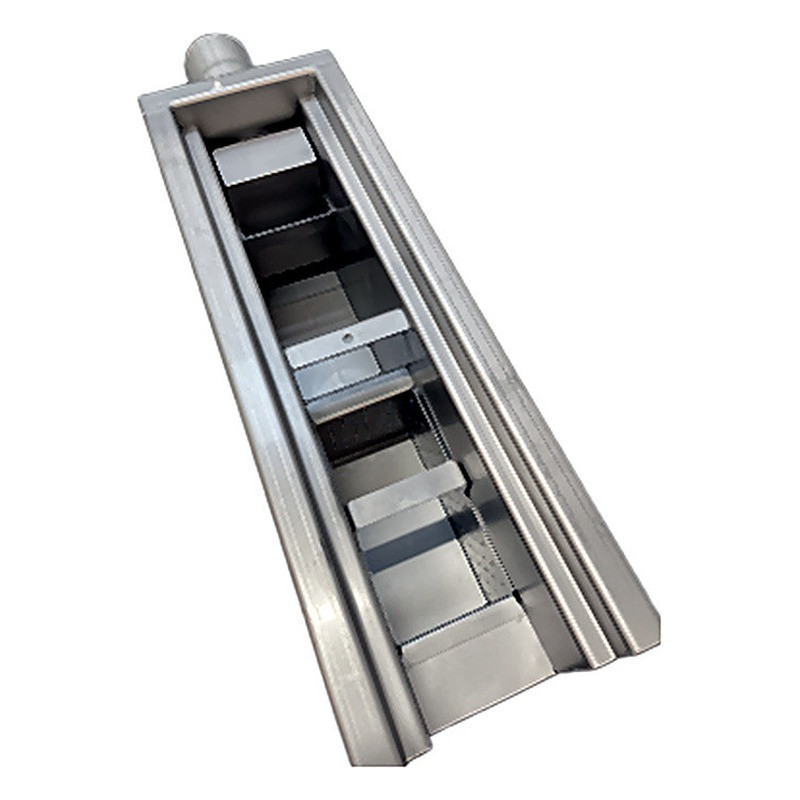

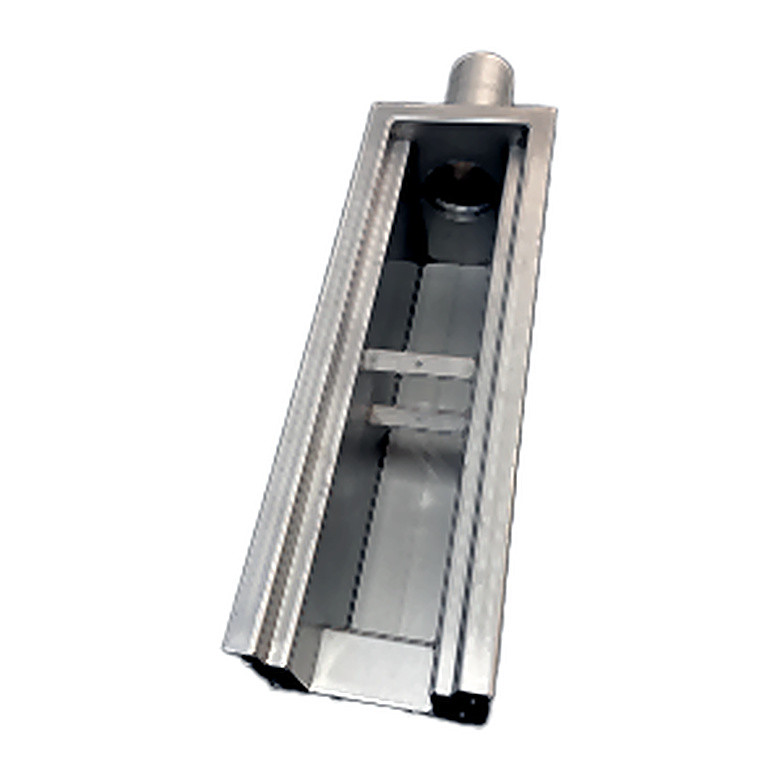

Utloppsmodul till Dryline Modulsystem med inbyggt vattenlås och tvåstegad silning. Modulen ger rännan luktspärr och partikelavskiljning i en och samma del, och är konstruerad för låg bygghöjd – vattengången ligger på endast 125 mm.

Låg vattengång – passar befintliga avlopp

Med en vattengång på endast 125 mm räcker installationsdjupet i de flesta projekt för att ansluta mot ett befintligt avloppssystem utan omfattande bilning eller ombyggnation. Övriga djupmått i konstruktionen är inte nedbantade – avvattningskapacitet, självrensande egenskaper och servicevänlighet är bibehållna.

Tvåstegad filtrering och effektivt sandfång

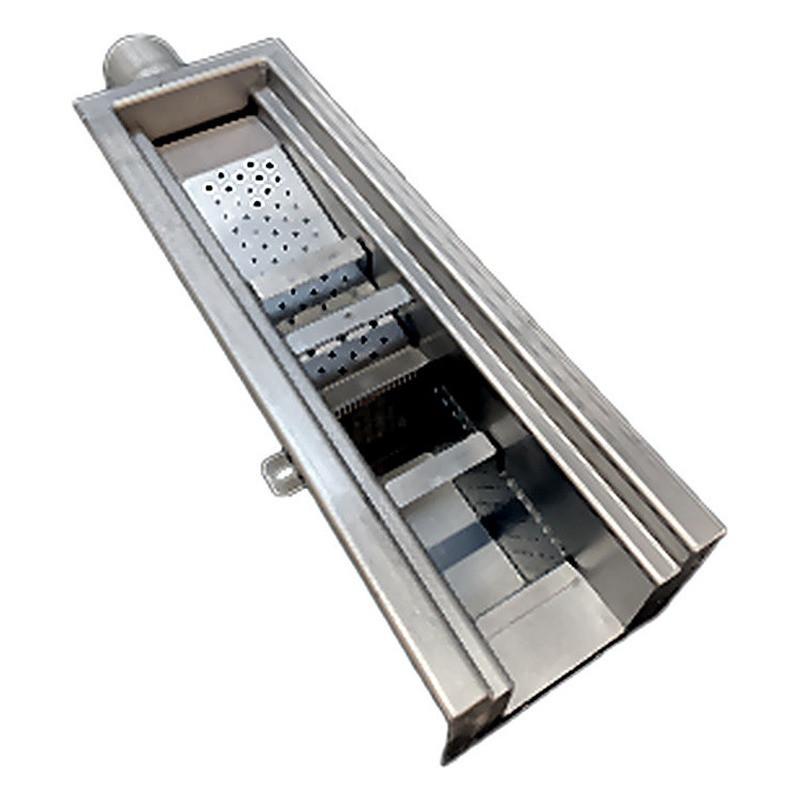

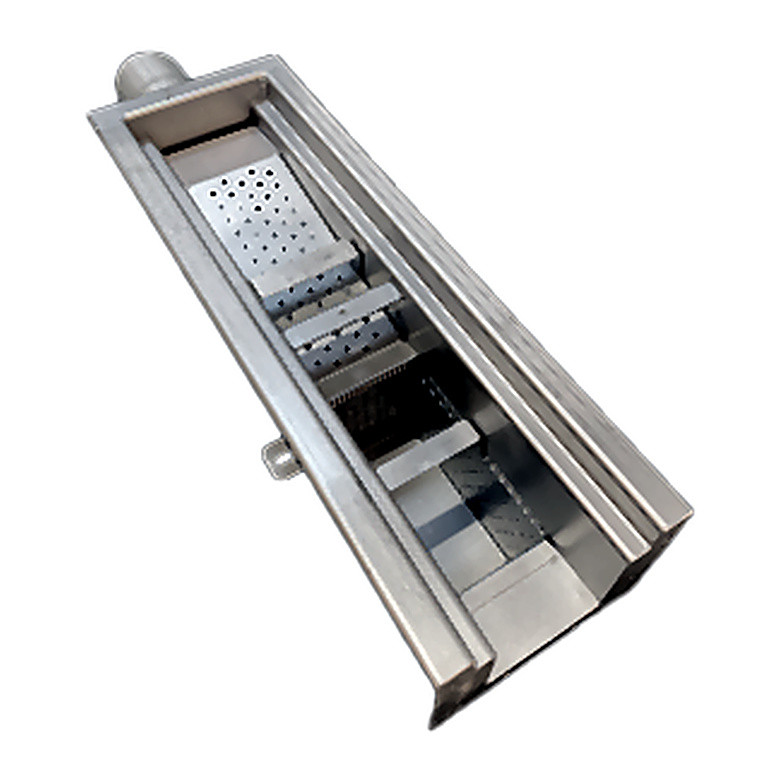

Modulen har en lutande perforerad silplåt som första steg och en uttagbar silkorg som andra steg. Den tvåstegade filtreringen fångar upp partiklar, matrester och andra föroreningar innan de når avloppssystemet. Det minskar risken för stopp, förenklar underhållet och skyddar fastighetens avloppsnät över tid.

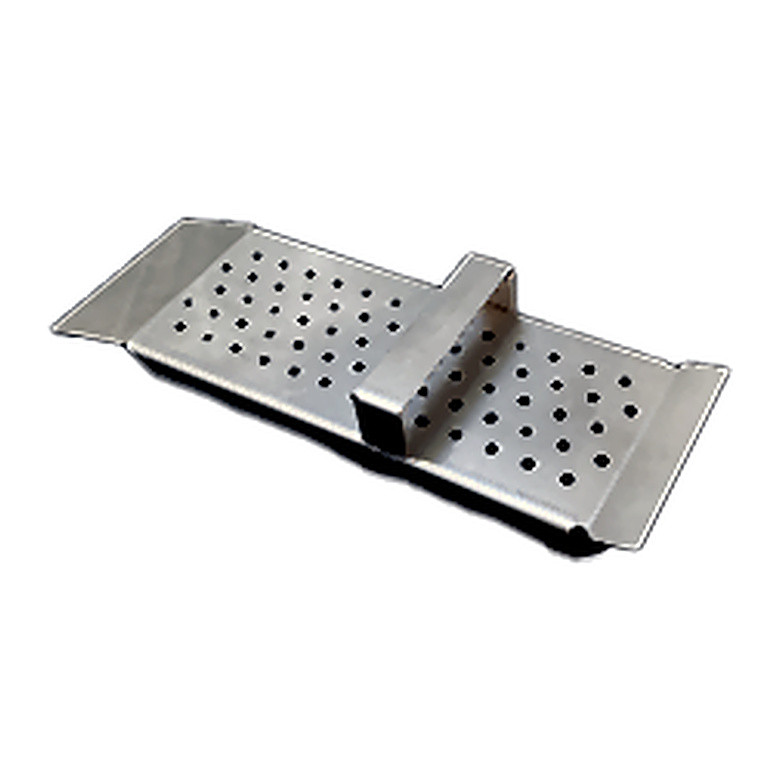

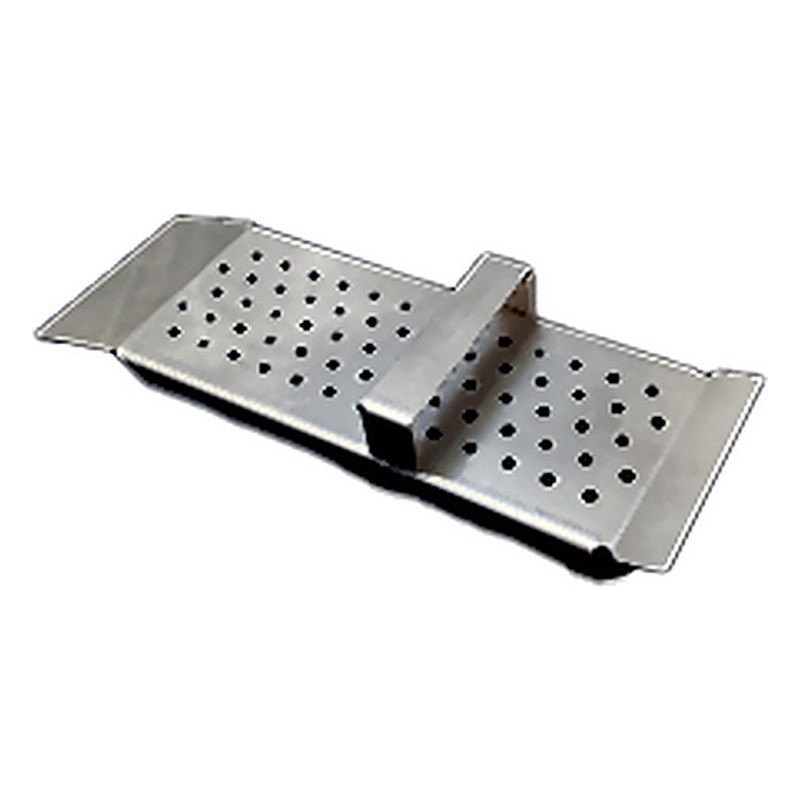

• Silplåt med perforering ∅5 mm, lutande mot silkorgen

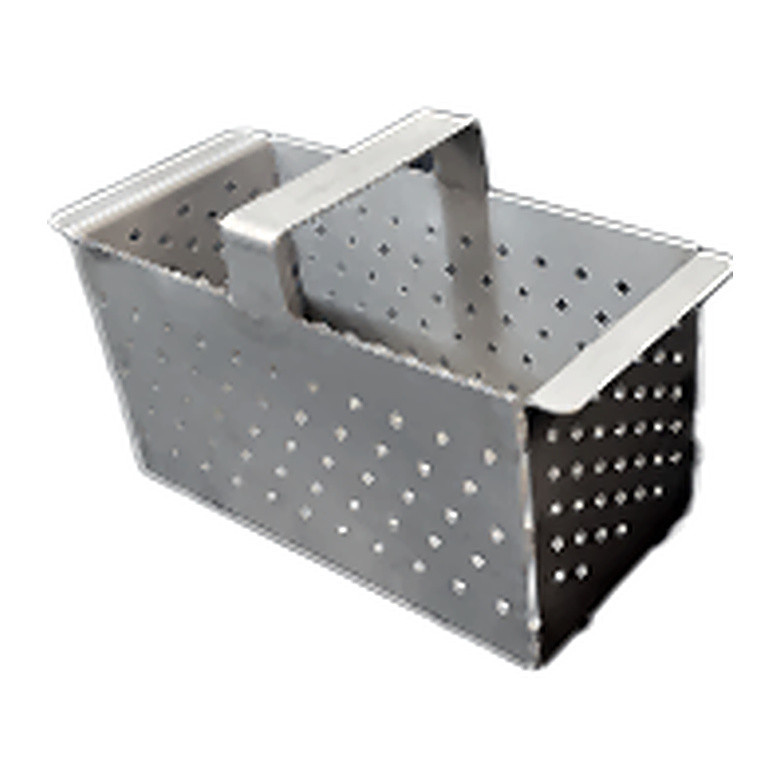

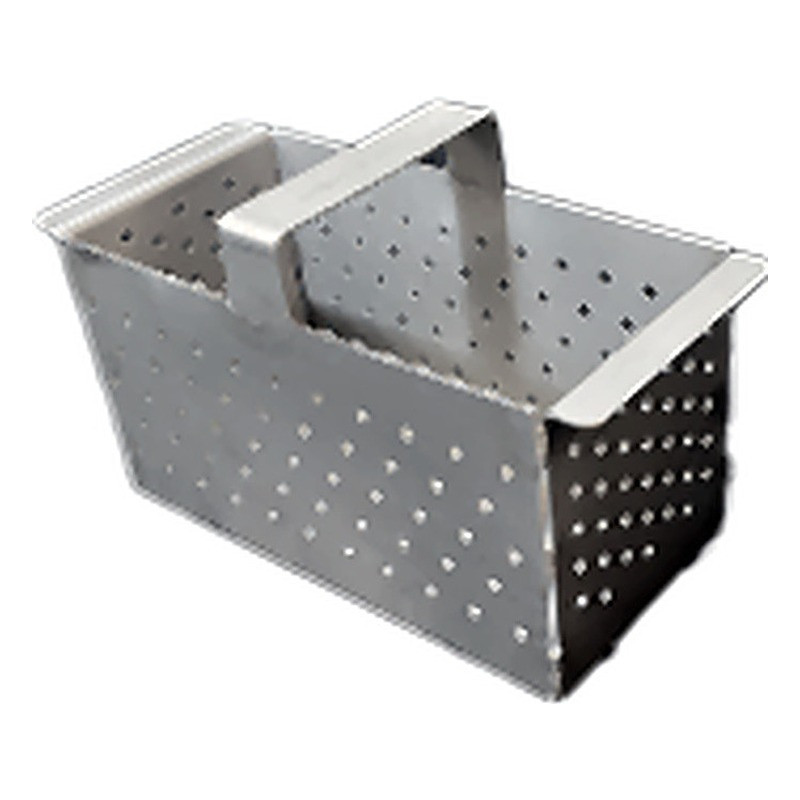

• Silkorg 173 × 88 mm, höjd 95 mm, ca 1,4 liter, perforering ∅5 mm
• Båda delarna lyfts ur för hand – inga verktyg behövs

Silkorgen och rännans lågdel fungerar tillsammans som ett effektivt sandfång. Tyngre partiklar som sand, grus och slam tappar fart i lågdelen och sjunker till botten i stället för att följas med ut i avloppet, medan silkorgen fångar upp det som ändå följer med vattnet. Uppsamlat material lyfts ur med korgen vid rengöring – enkelt att tömma och inget som behöver spolas eller sugas ur rörsystemet.

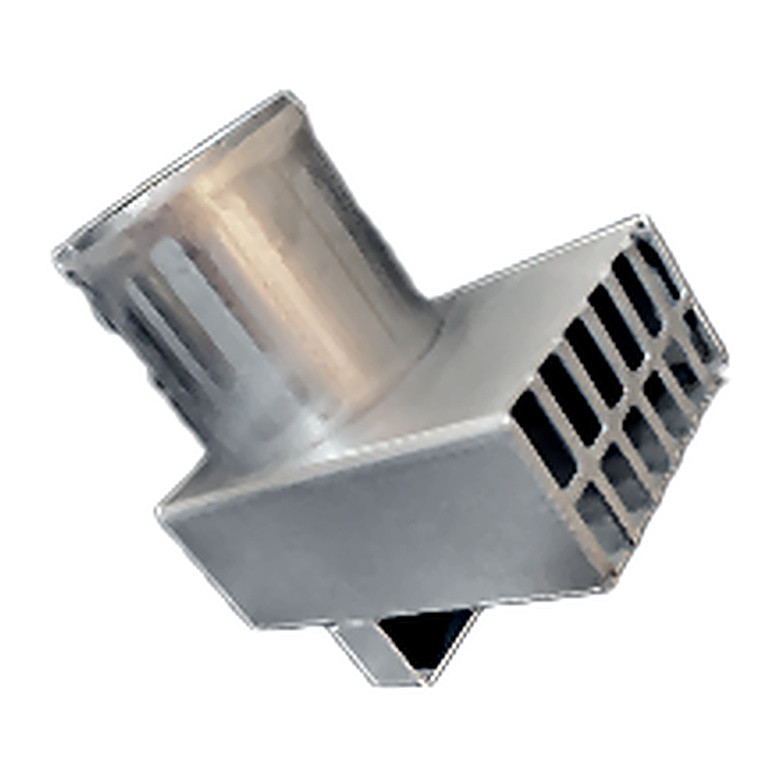

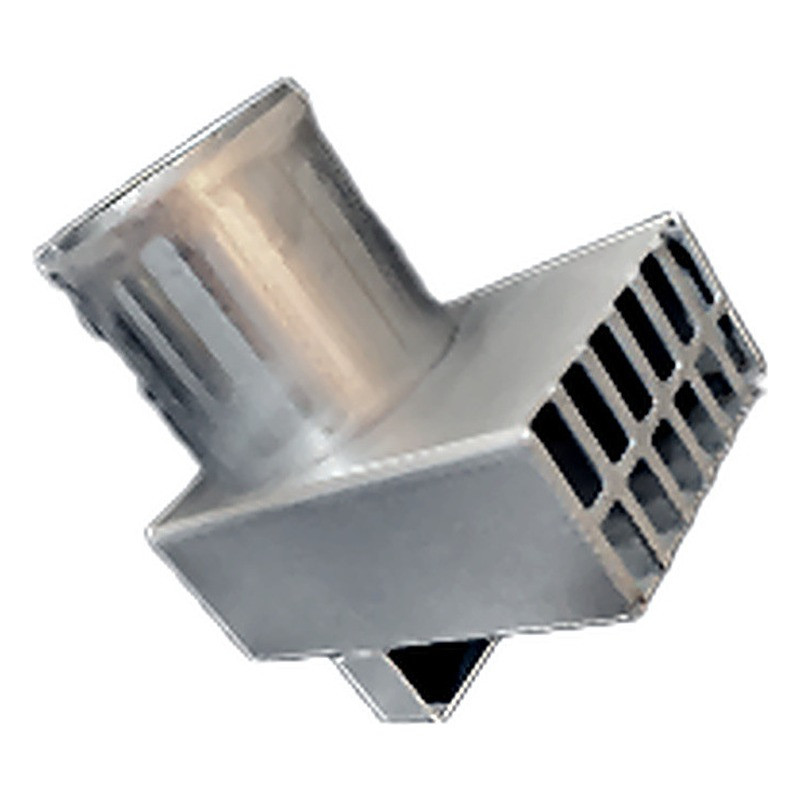

Uttagbart vattenlås

Vattenlåset är kompakt och lyfts ur utan verktyg för snabb rengöring och underhåll. Konstruktionen ger god luktspärr samtidigt som den behåller ett högt vattenflöde. Anslutning ∅75 mm, yttermått 145 × 88 mm och höjd 135,5 mm.

Konstruktion och installation

• Rostfritt stål AISI 304 som standard, syrafast AISI 316 på begäran
• Integrerat gjutskydd
• Fästöron för säker förankring i betong
• Förberedd för ställbara monteringsfötter (tillval)
• Förberedd för bultförband och packning i EPDM eller NBR mot nästa modul (tillval)

Galler

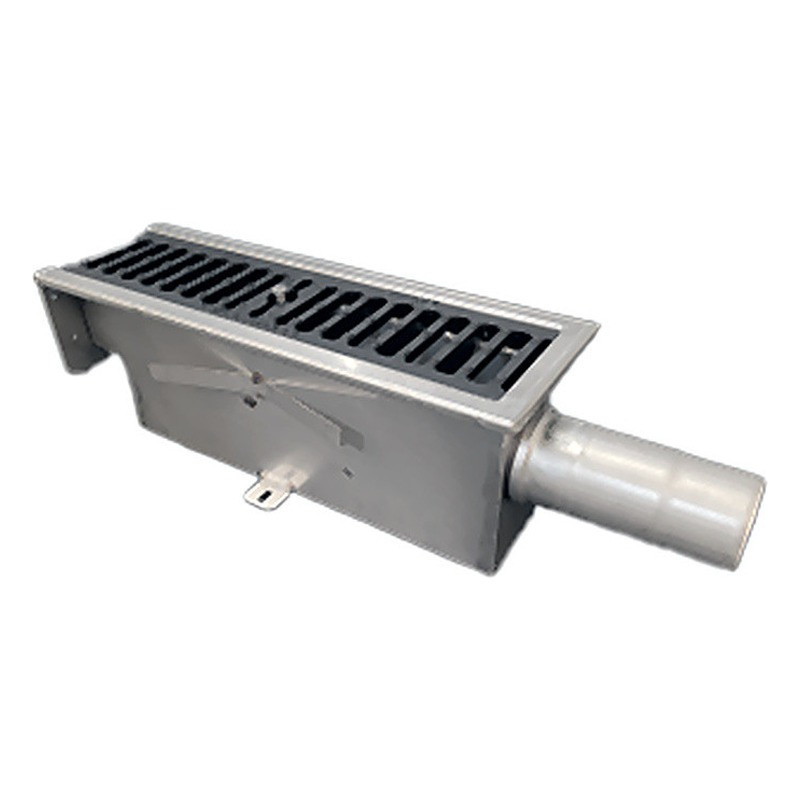

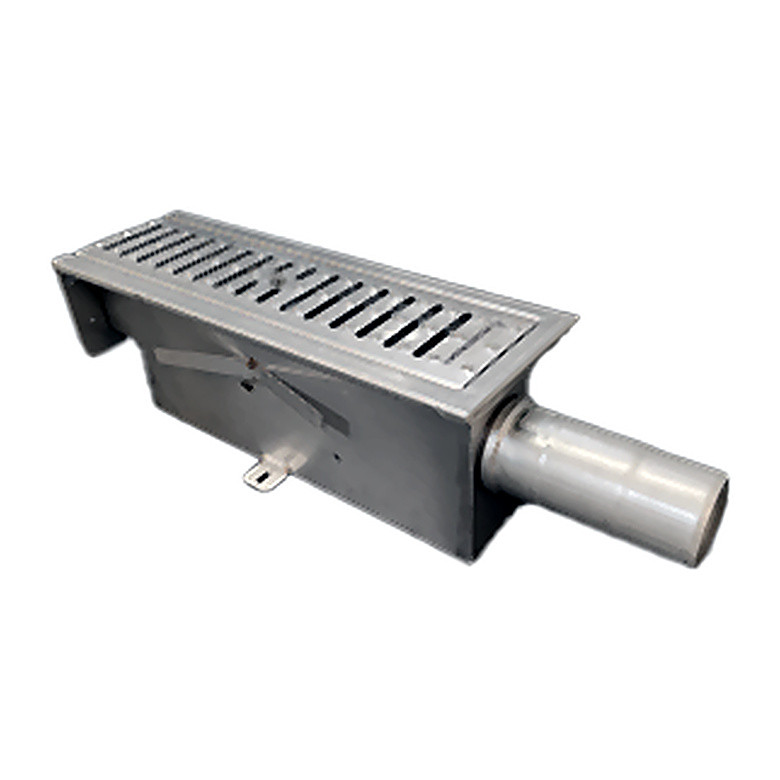

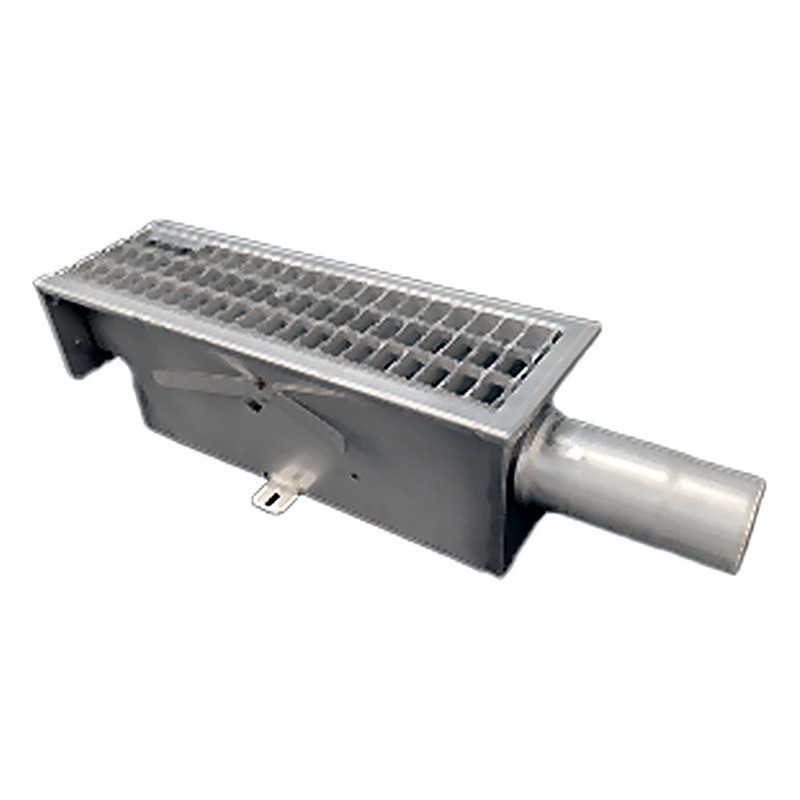

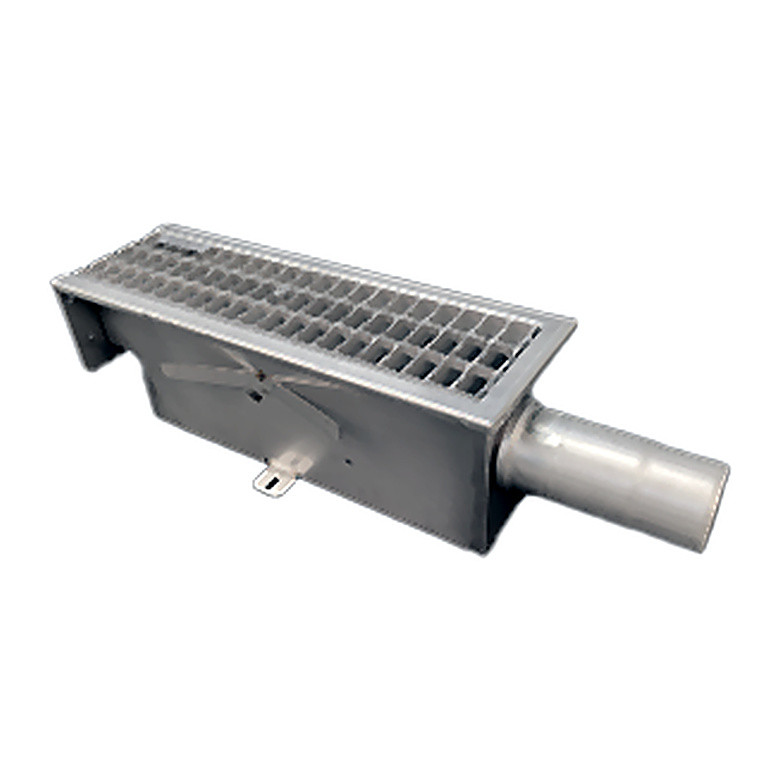

Modulen tar galler i måttet 125 × 500 mm – ett galler per 500 mm modul. Välj mellan släta galler A15 (1,5 ton), rutgaller C250 (25 ton) eller gjutjärnsgaller D400 (40 ton). Samtliga galler kan levereras i låsbart utförande.

Användningsområden

Storkök och livsmedelsindustri, verkstäder, tvätthallar, kommersiella fastigheter och andra krävande miljöer där driftsäkerhet, hygien och enkel rengöring är avgörande.
