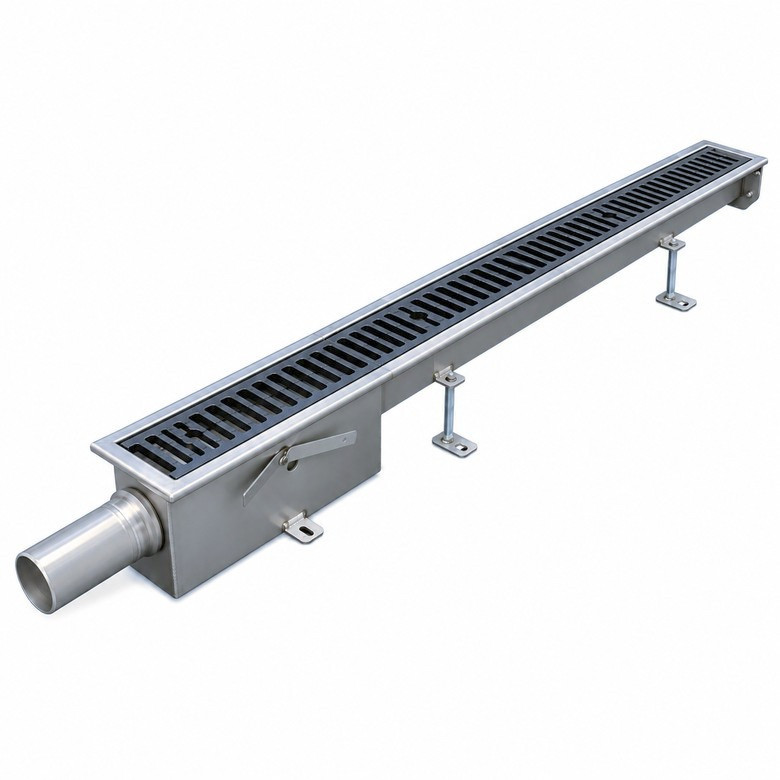

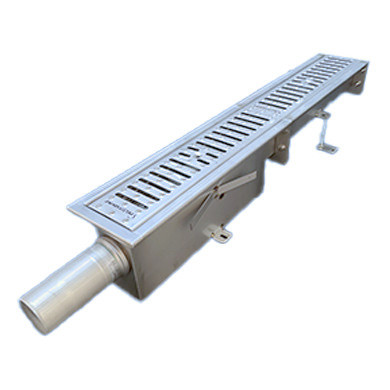

DRYLINE SS5000 Smal sandfångsränna 5000 mm

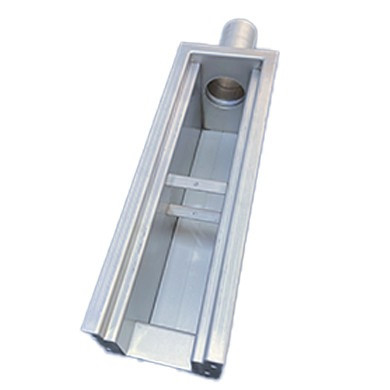

DRYLINE SS5000 är en färdigt sammansatt, plan golvränna i rostfritt stål där hela rännan fungerar som ett smalt sandfång – med ett extra sandfång vid utloppet som samlar upp sand och partiklar innan vattnet når avloppet. I grunden är SS en spygatt, en öppen ränna utan vattenlås, som kan kompletteras med vattenlås eller luktstopp efter behov.
Hela rännan är ett sandfång
Rännan är helt plan, utan inbyggt fall. Sand, grus och slam som följer med vattnet tappar fart i rännans lågdel och sjunker till botten längs hela längden, och vid utloppet fångar det extra sandfånget upp det som ändå följer med. Avloppsledningarna skyddas mot sand och partiklar – med mindre risk för stopp och enklare underhåll.
Anpassad spade som tillbehör. Till SS-rännan finns en spade som är anpassad och tillverkad för just SS-rännan, så att uppsamlat material enkelt kan skottas ur. Spaden köps separat.
Bra kapacitet och smidiga installationsmått
Smal sandfångsränna har bra avvattningskapacitet och smidiga installationsmått – 175 mm bred och 100 mm hög i rännans lågdel. Tack vare utloppsmodulernas utformning blir bygghöjden vid utloppet mycket låg, och rännan passar därför att ansluta till de flesta befintliga avlopp utan omfattande bilning eller ombyggnation.
Välj utlopp – tillbehören skiljer sig åt

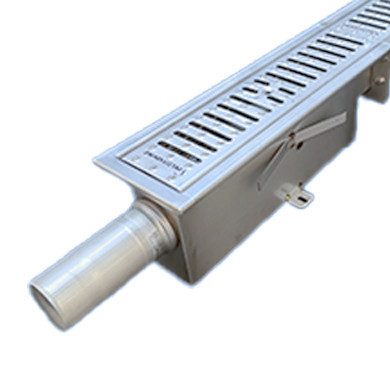

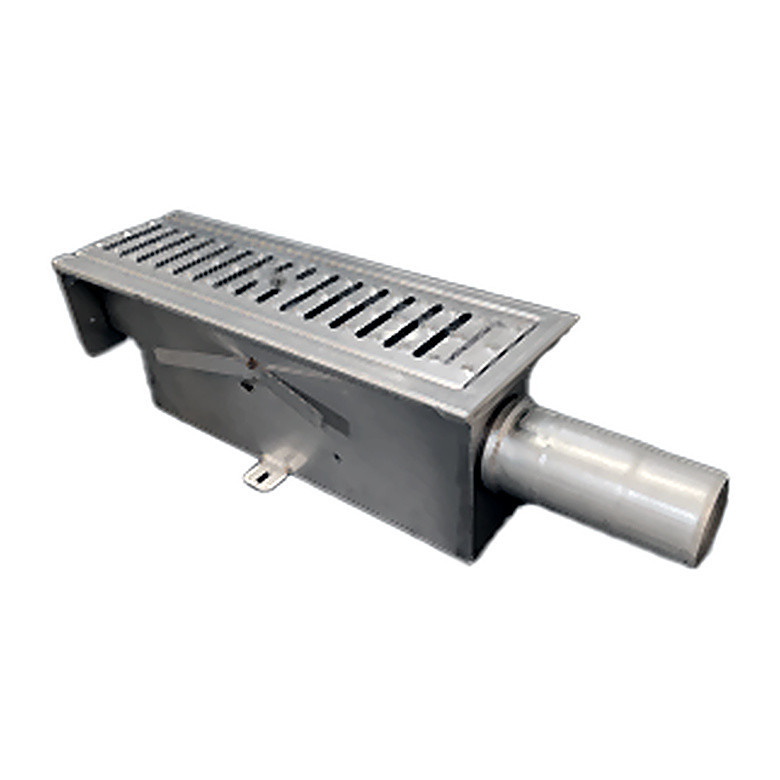

| Utlopp 75 mm | Sidoutlopp ∅75 mm i gavel, vattengång 125,5 mm. Bottenutlopp fås genom att ta loss sidoutloppet och sätta dit en 90-graders böj 75 mm.
Tillval: vattenlås, silkorg och silplåt (3305212, 3305210, 3305211). |

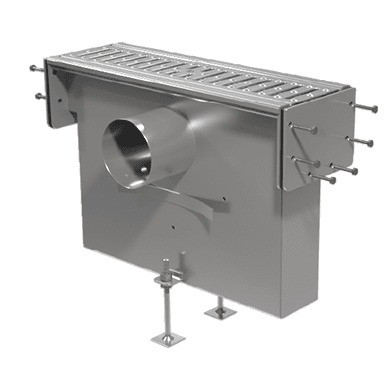

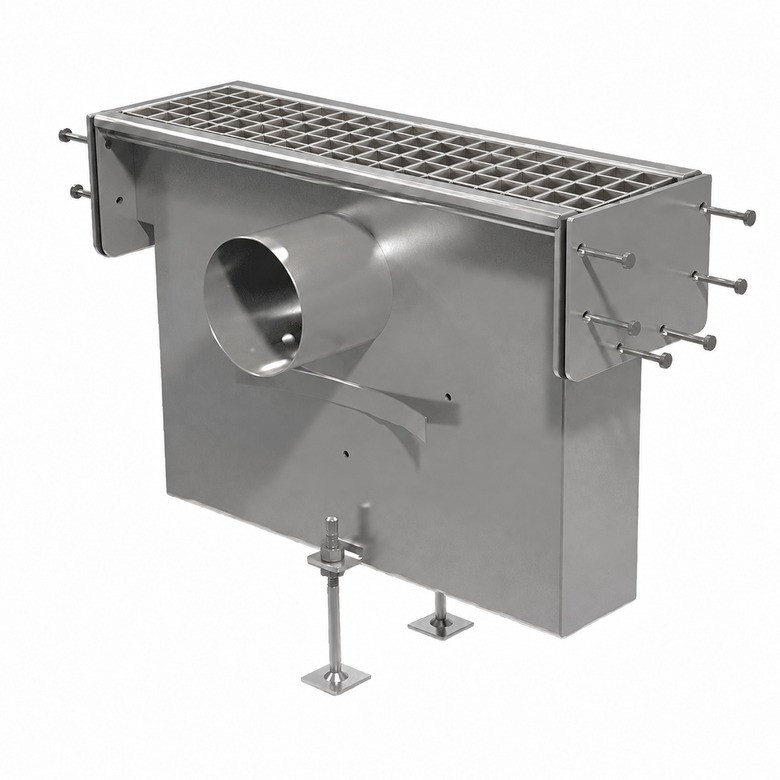

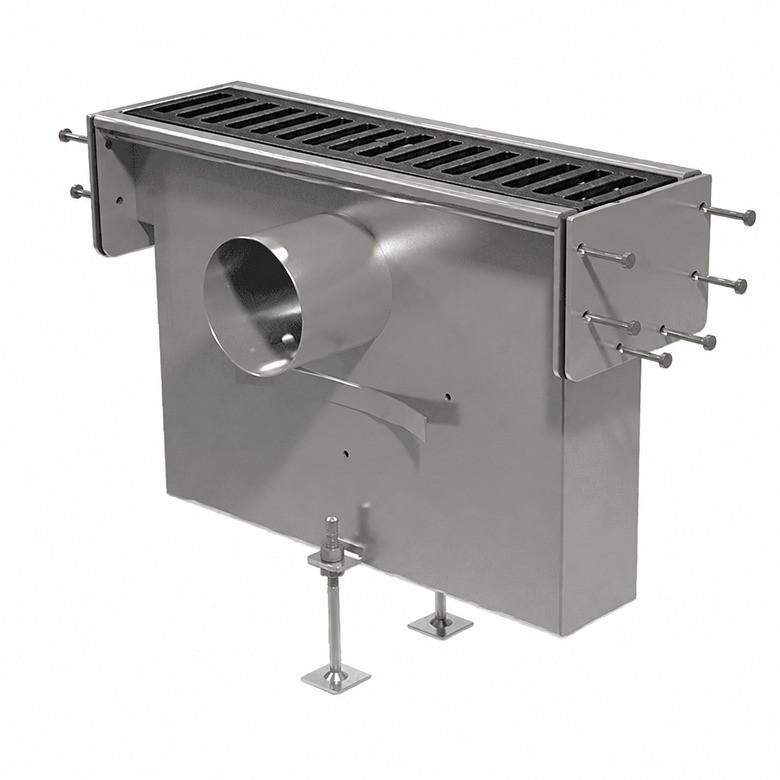

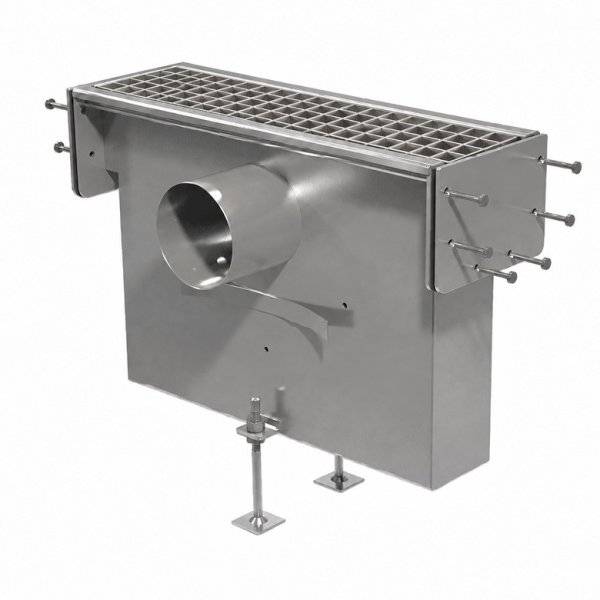

| Utlopp 110 mm med extra sandfång | Sandfångsmodul med sidoutlopp ∅110 mm, utloppets centrum 105 mm under överkant.
Tillval: luktstopp Green Drain GD4 95–104 mm. |
Galler
Rännan tar galler i måttet 125 x 500 mm – 10 galler till SS5000. Släta galler är förvalt.
- A) Släta galler i rostfritt stål – belastningsklass A15, 1 500 kg

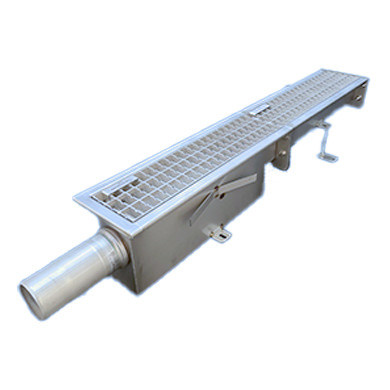

- B) Rostfritt rutgaller – belastningsklass C250, 25 ton

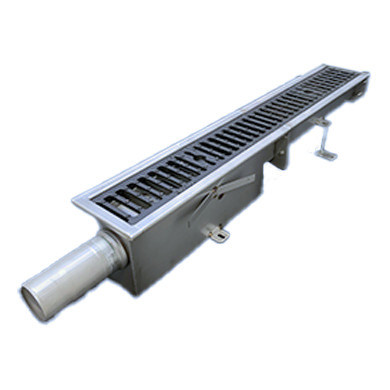

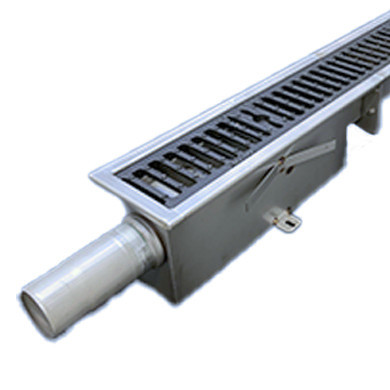

- C) Gjutjärnsgaller – belastningsklass D400, 40 ton
Samtliga galler kan levereras i låsbart utförande.
Tekniska data
| Längd | 5000 mm |
| Material | Rostfritt stål AISI 304 (syrafast AISI 316 på begäran) |
| Bredd | 175 mm |
| Gallerbredd | 125 mm |
| Invändig bredd | 100 mm |
| Höjd i rännans lågdel | 100 mm |
| Fall | Inget – rännan är plan |
| Uppsamlingsvolym i raka moduler | ca 45 liter |
| Utlopp 75 mm | Sidoutlopp ∅75 mm i gavel, vattengång 125,5 mm, höjd 200 mm vid utloppet |
| Utlopp 110 mm | Sandfångsmodul, sidoutlopp ∅110 mm, centrum 105 mm under överkant, höjd 352 mm |
| Belastningsklass | A15 (1 500 kg) – D400 (40 ton), beroende på valt galler |
| Montering | För ingjutning i betong – gjutfästen och gjutskydd. Ställbara monteringsfötter finns som tillbehör |
| Packningar | NBR-gummi (oljebeständigt), skruv och mutter ingår |
DRYLINE SS5000 består av
Med utlopp 75 mm (SS5000-A / -B / -C)
| 1 st | 3305105N | Utloppsmodul 500 mm, sidoutlopp ∅75 mm i gavel (utan vattenlås, silkorg och silplåt) |
| 1 st | 3375202 | DRYLINE Modul 2500 mm |
| 2 st | 3375205 | DRYLINE Modul 1000 mm |
| 1 st | 3305110-2 | Dryline Modul gavel W175, slutstycke H100 |
| 4 st | 3305118 | Packningssats i NBR-gummi W175 (oljebeständig), skruv och mutter ingår |
| 10 st | A / B / C | Galler 125 x 500 mm enligt val |
Med utlopp 110 mm (SS5000-110-A / -B / -C)
| 1 st | 3375204 | Sandfångsmodul 500 mm, sidoutlopp ∅110 mm |
| 1 st | 3375202 | DRYLINE Modul 2500 mm |
| 2 st | 3375205 | DRYLINE Modul 1000 mm |
| 1 st | 3305110-2 | Dryline Modul gavel W175, slutstycke H100 |
| 4 st | 3305118 | Packningssats i NBR-gummi W175 (oljebeständig), skruv och mutter ingår |
| 10 st | A / B / C | Galler 125 x 500 mm enligt val |
Tillbehör
- Spade anpassad och tillverkad för SS-rännan – för urskottning av sand och slam
- Ställbara monteringsfötter för höjdsättning mot färdigt golv
- Till utlopp 75 mm: vattenlås och luktstopp 3305212, silkorg 3305210 och silplåt 3305211
- Till utlopp 110 mm: luktstopp Green Drain GD4 95–104 mm
Tillbehören köps separat – kontakta oss för pris.
Användningsområden
Verkstäder, tvätthallar, garage, storkök, livsmedelsindustri, lastzoner och andra miljöer där sand, grus och partiklar följer med vattnet och avloppet behöver skyddas.
Måttskiss sandfångsmodul 110 mm
