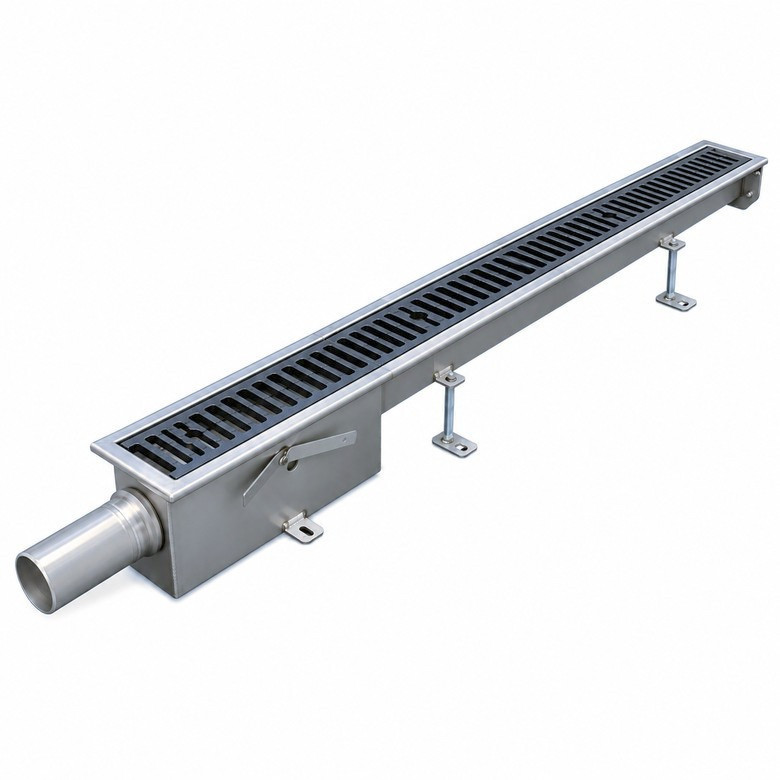

DRYLINE SS2000 Smal sandfångsränna 2000 mm

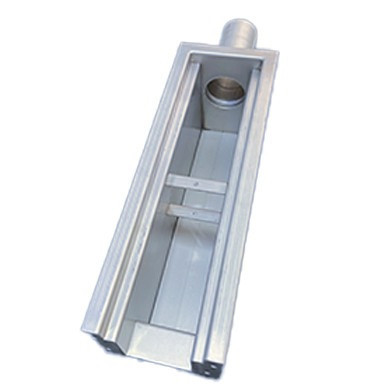

DRYLINE SS2000 är en färdigt sammansatt, plan golvränna i rostfritt stål där hela rännan fungerar som ett smalt sandfång – med ett extra sandfång vid utloppet som samlar upp sand och partiklar innan vattnet når avloppet. I grunden är SS en spygatt, en öppen ränna utan vattenlås, som kan kompletteras med vattenlås eller luktstopp efter behov.
Jag vill ha mer info ›
Hela rännan är ett sandfång
Rännan är helt plan, utan inbyggt fall. Sand, grus och slam som följer med vattnet tappar fart i rännans lågdel och sjunker till botten längs hela längden, och vid utloppet fångar det extra sandfånget upp det som ändå följer med. Avloppsledningarna skyddas mot sand och partiklar – med mindre risk för stopp och enklare underhåll.
Anpassad spade som tillbehör. Till SS-rännan finns en spade som är anpassad och tillverkad för just SS-rännan, så att uppsamlat material enkelt kan skottas ur. Spaden köps separat.
Bra kapacitet och smidiga installationsmått
Smal sandfångsränna har bra avvattningskapacitet och smidiga installationsmått – 175 mm bred och 100 mm hög i rännans lågdel. Tack vare utloppsmodulernas utformning blir bygghöjden vid utloppet mycket låg, och rännan passar därför att ansluta till de flesta befintliga avlopp utan omfattande bilning eller ombyggnation.
Välj utlopp – tillbehören skiljer sig åt

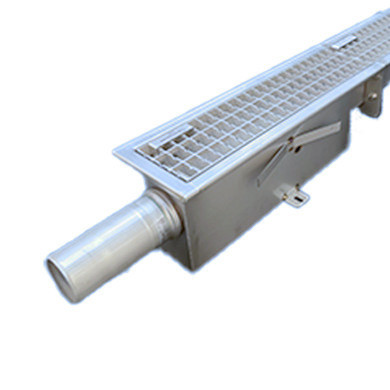

| Utlopp 75 mm | Sidoutlopp ∅75 mm i gavel, vattengång 125,5 mm. Bottenutlopp fås genom att ta loss sidoutloppet och sätta dit en 90-graders böj 75 mm.
Tillval: vattenlås, silkorg och silplåt (3305212, 3305210, 3305211). |

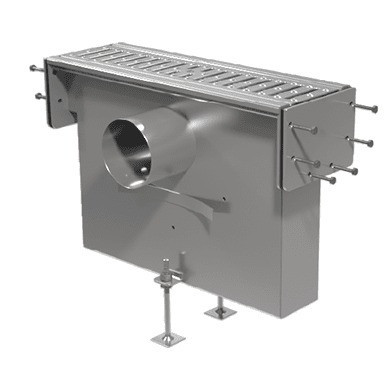

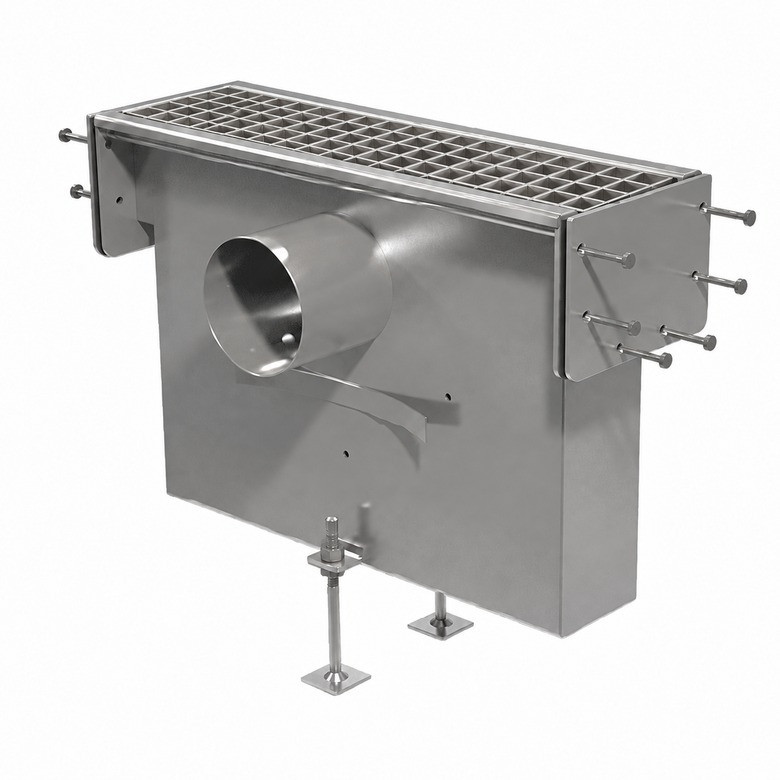

| Utlopp 110 mm med extra sandfång | Sandfångsmodul med sidoutlopp ∅110 mm, utloppets centrum 105 mm under överkant.
Tillval: luktstopp Green Drain GD4 95–104 mm. |
Galler
Rännan tar galler i måttet 125 x 500 mm – 4 galler till SS2000. Släta galler är förvalt.

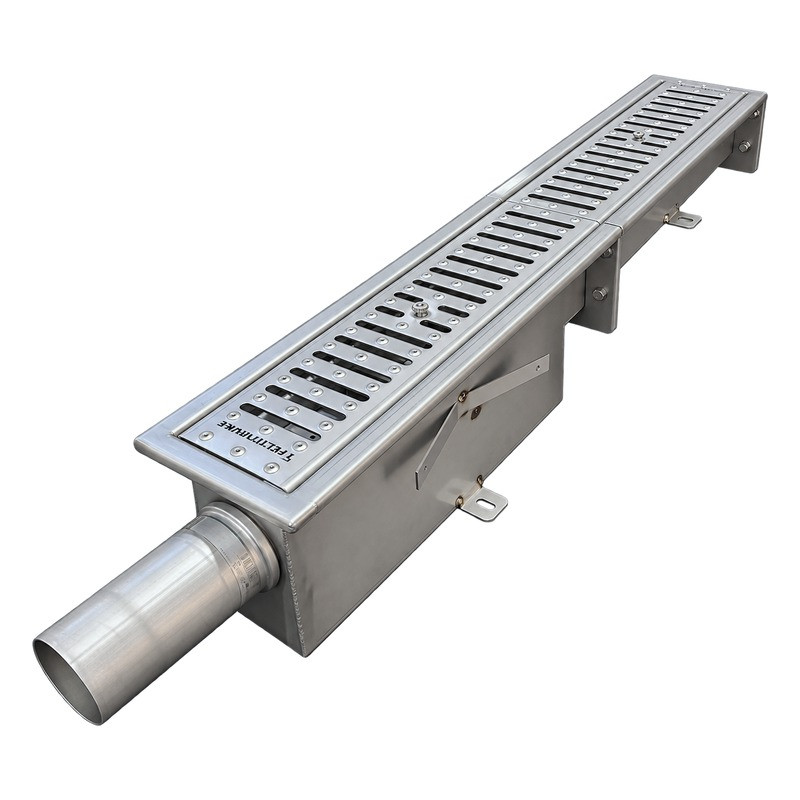

- A) Släta galler i rostfritt stål – belastningsklass A15, 1 500 kg

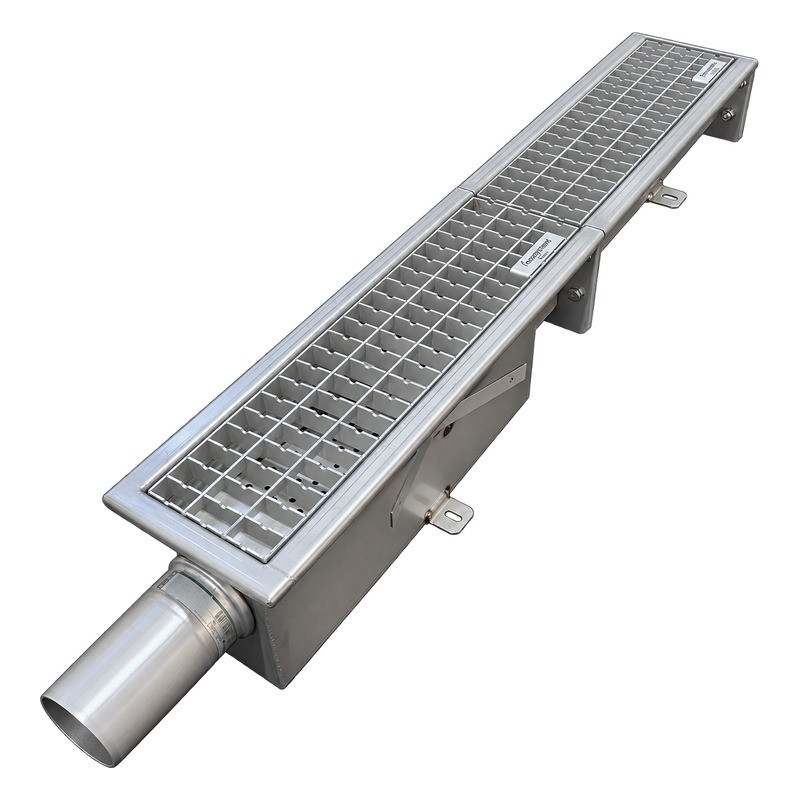

- B) Rostfritt rutgaller – belastningsklass C250, 25 ton

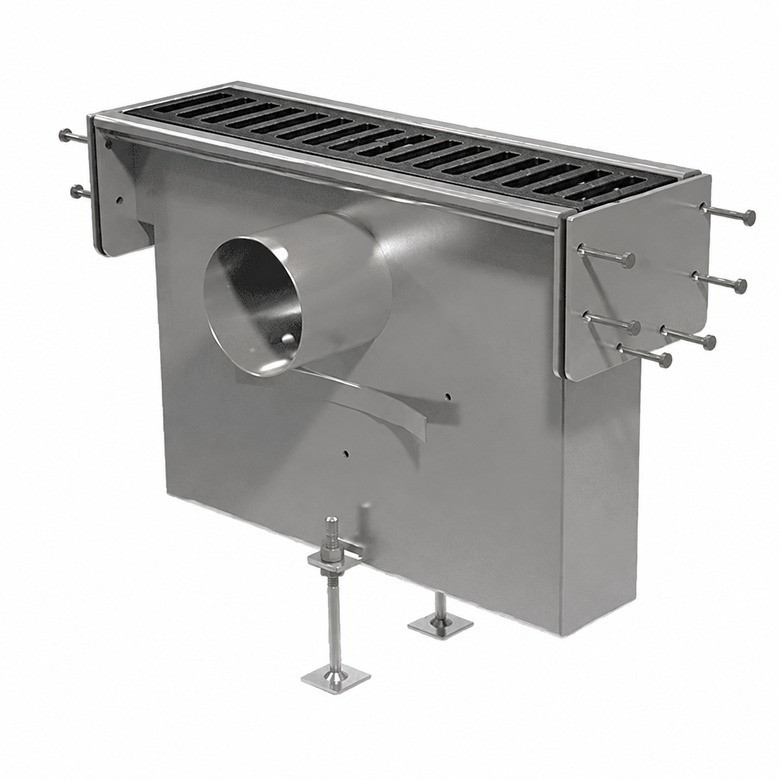

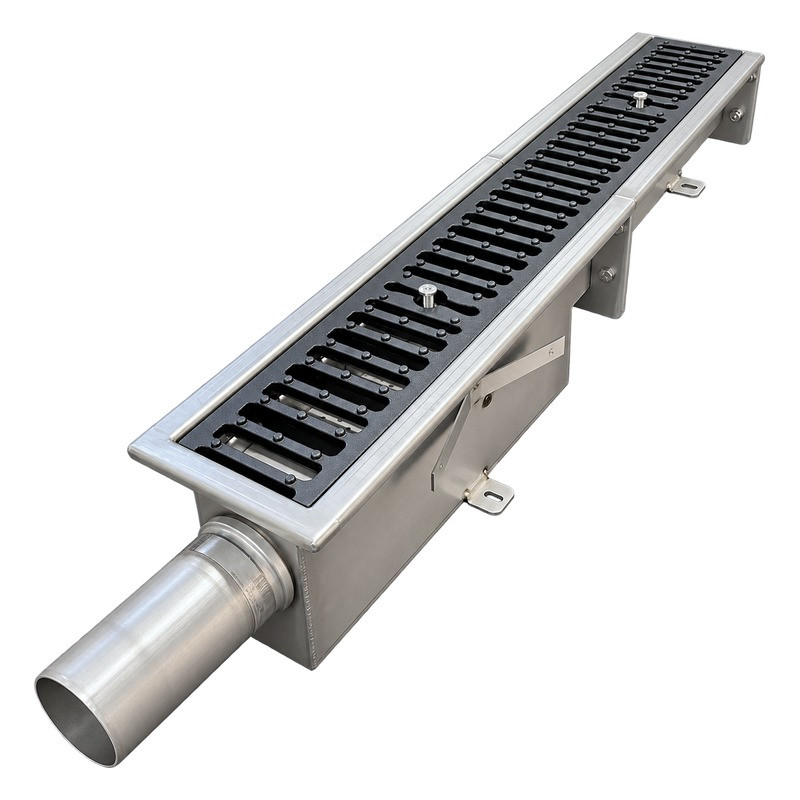

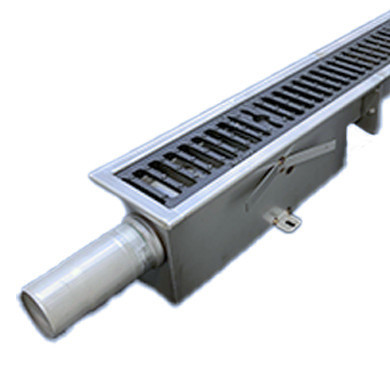

- C) Gjutjärnsgaller – belastningsklass D400, 40 ton
Samtliga galler kan levereras i låsbart utförande.
Tekniska data
| Längd | 2000 mm |
| Material | Rostfritt stål AISI 304 (syrafast AISI 316 på begäran) |
| Bredd | 175 mm |
| Gallerbredd | 125 mm |
| Invändig bredd | 100 mm |
| Höjd i rännans lågdel | 100 mm |
| Fall | Inget – rännan är plan |
| Uppsamlingsvolym i raka moduler | ca 15 liter |
| Utlopp 75 mm | Sidoutlopp ∅75 mm i gavel, vattengång 125,5 mm, höjd 200 mm vid utloppet |
| Utlopp 110 mm | Sandfångsmodul, sidoutlopp ∅110 mm, centrum 105 mm under överkant, höjd 352 mm |
| Belastningsklass | A15 (1 500 kg) – D400 (40 ton), beroende på valt galler |
| Montering | För ingjutning i betong – gjutfästen och gjutskydd. Ställbara monteringsfötter finns som tillbehör |
| Packningar | NBR-gummi (oljebeständigt), skruv och mutter ingår |
DRYLINE SS2000 består av
Med utlopp 75 mm (SS2000-A / -B / -C)

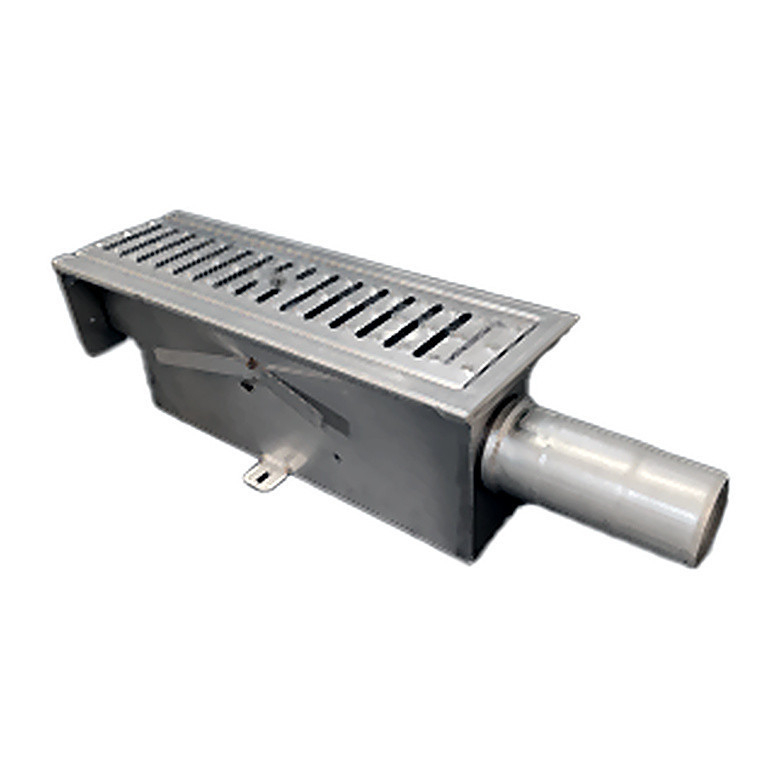

| 1 st | 3305105N | Utloppsmodul 500 mm, sidoutlopp ∅75 mm i gavel (utan vattenlås, silkorg och silplåt) |
| 1 st | 3375205 | DRYLINE Modul 1000 mm |
| 1 st | 3375206 | DRYLINE Modul 500 mm |
| 1 st | 3305110-2 | Dryline Modul gavel W175, slutstycke H100 |
| 3 st | 3305118 | Packningssats i NBR-gummi W175 (oljebeständig), skruv och mutter ingår |
| 4 st | A / B / C | Galler 125 x 500 mm enligt val |
Med utlopp 110 mm (SS2000-110-A / -B / -C)
| 1 st | 3375204 | Sandfångsmodul 500 mm, sidoutlopp ∅110 mm |
| 1 st | 3375205 | DRYLINE Modul 1000 mm |
| 1 st | 3375206 | DRYLINE Modul 500 mm |
| 1 st | 3305110-2 | Dryline Modul gavel W175, slutstycke H100 |
| 3 st | 3305118 | Packningssats i NBR-gummi W175 (oljebeständig), skruv och mutter ingår |
| 4 st | A / B / C | Galler 125 x 500 mm enligt val |
Tillbehör
- Spade anpassad och tillverkad för SS-rännan – för urskottning av sand och slam
- Ställbara monteringsfötter för höjdsättning mot färdigt golv
- Till utlopp 75 mm: vattenlås och luktstopp 3305212, silkorg 3305210 och silplåt 3305211
- Till utlopp 110 mm: luktstopp Green Drain GD4 95–104 mm
Tillbehören köps separat – kontakta oss för pris.
Användningsområden
Verkstäder, tvätthallar, garage, storkök, livsmedelsindustri, lastzoner och andra miljöer där sand, grus och partiklar följer med vattnet och avloppet behöver skyddas.
Måttskiss sandfångsmodul 110 mm
