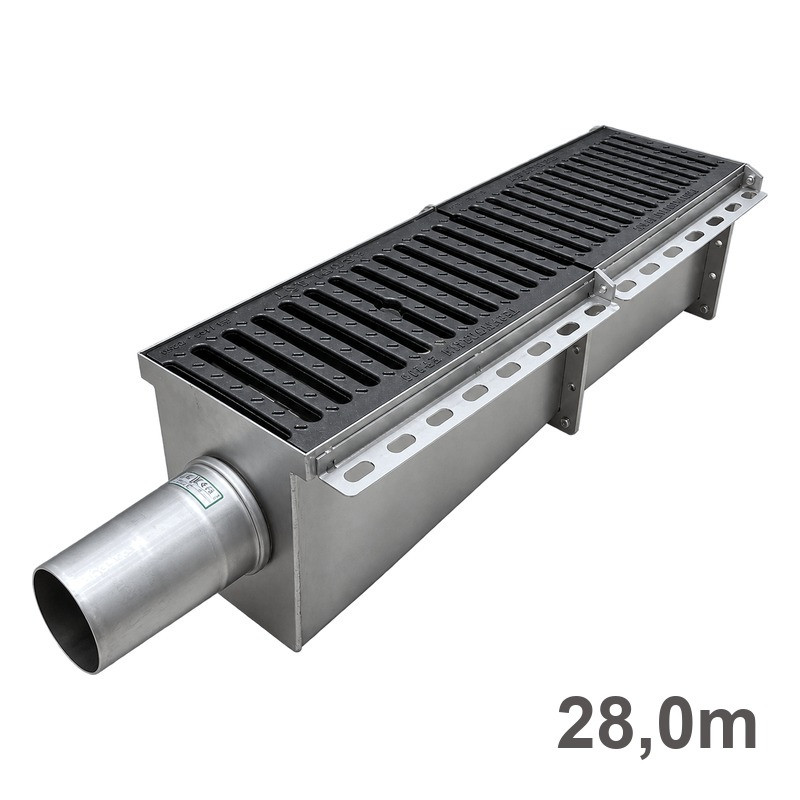

Dryline Modul HC – Färdig golvrännemodul för höga vattenflöden och tuffa miljöer
Dryline HC28000 består av:
11st artikelnr: 3307110 Dryline Modul HC 2500mm bredd 300mm höjd 200mm

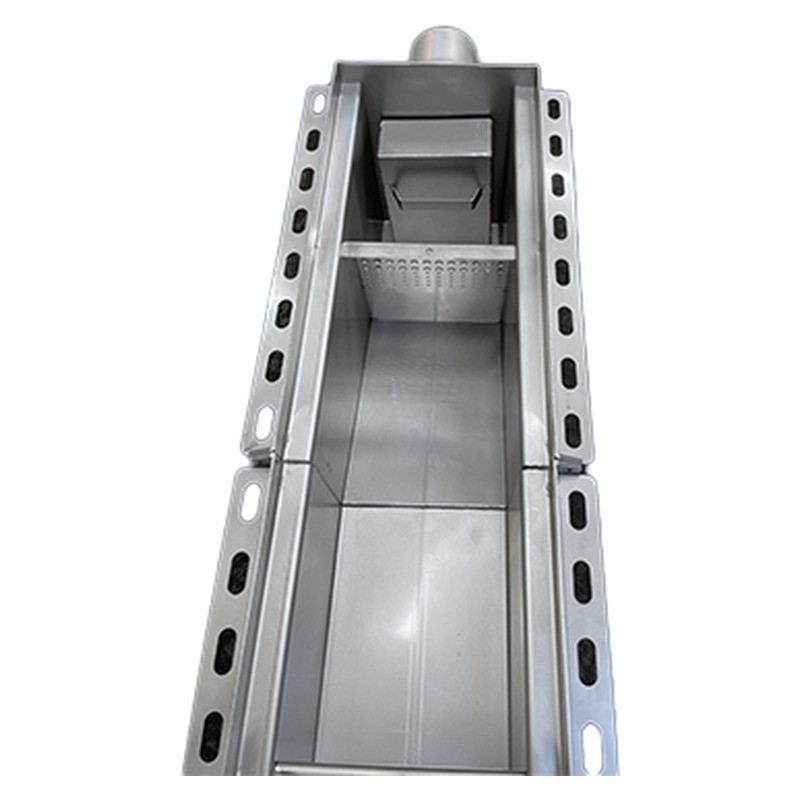

1st artikelnr: 3307120 HC utloppsdel med vattenlås bredd 300mm längd: 500mm gavelutlopp 110mm
12st artikelnr: 337140 Packningssats i NBR gummi W300 (oljebeständig) höjd 200mm
1st artikelnr: 3307130 Dryline Modul gavel W300 slutstycke höjd 200mm
56st artikelnr: 7040305 Gjutjärnsgaller till Dryline HC 250 × 500 mm, C250 25 ton
Jag vill ha mer info ›
För ökad kapacitet kan dubbla utlopp monteras i samtliga Dryline HC moduler.
Dryline Modul HC är en färdig golvrännemodul i Dryline HC High Capacity-serien, utvecklad för miljöer med höga belastningar och stora vattenmängder. Systemet är särskilt anpassat för tvätthallar, verkstäder, industrilokaler och andra anläggningar där krav ställs på driftsäkerhet, hållbarhet och enkel rengöring.

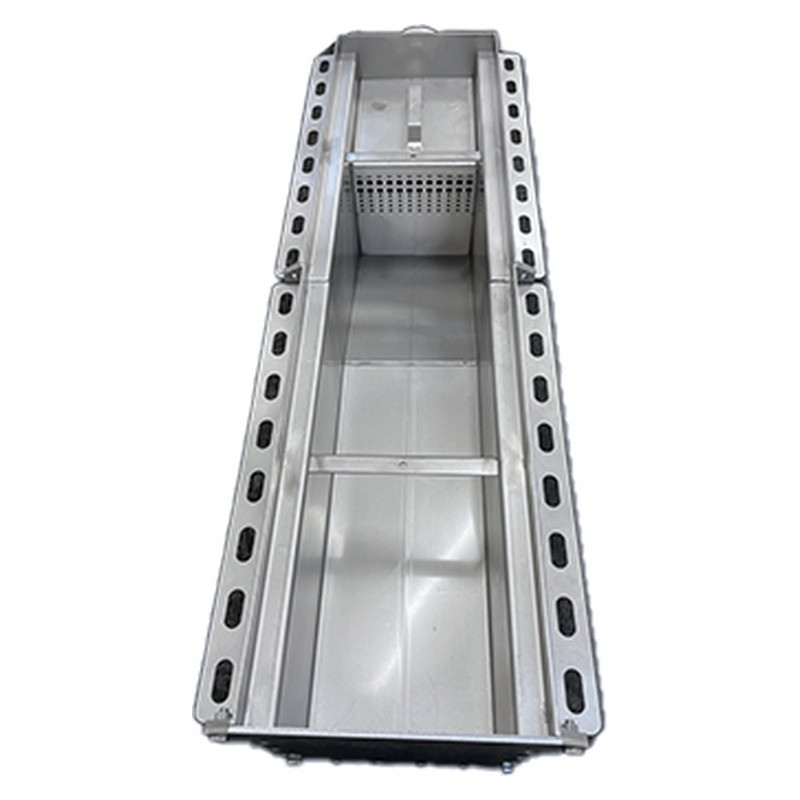

Den öppna konstruktionen gör att hela rännan fungerar som ett effektivt sandfång där sand, grus och sediment samlas upp längs hela rännans längd. Uppsamlat material avlägsnas enkelt med spade, vilket minimerar driftstopp och förenklar det löpande underhållet. Med 28 meter ränna och ett utlopp blir uppsamlingsvolymen stor, och rengöringen kan göras avsnitt för avsnitt utan att rännan tas ur drift.
Serien finns i färdiga längder.
Fördelar
- Utvecklad för Dryline HC High Capacity-systemet
- Robust konstruktion i rostfritt stål AISI 304
- Gjutjärnsgaller med belastningsklass 25 ton ingår
- Uttagbart vattenlås med 75 mm vattenpelarhöjd
- Effektiv silvägg/sandfångsskärm för uppsamling av partiklar
- Integrerad skyddsplåt som optimerar vattenavrinningen
- Perforerade förankringskragar för säker ingjutning
- Låg vattengång på endast 200 mm
- Enkel rengöring och service
- Låsbart galler för ökad säkerhet
- Levereras komplett med gjutfästen och gjutskydd
Tekniska data
| Egenskap | Specifikation |
|---|
| Material | Rostfritt stål AISI 304 |
| Tillval | Syrafast rostfritt stål AISI 316 |
| Bredd | 300 mm |
| Gallerbredd | 250 mm |
| Invändig bredd | 200 mm |
| Längd | 28000 mm |
| Djup vid ränndel och vattengång | 200 mm |
| Max bygghöjd vid utloppsdel | 300 mm |
| Utlopp | diameter 110 mm |
| Vattenlås | Uttagbart |
| Belastningsklass | 25 ton |
| Montering | För ingjutning i betong |
Lämpliga golvtyper
- Klinkergolv med rollat tätskikt
- Massagolv
- Stålglättad betong
Övriga egenskaper
- Låg vattengång för enkel installation
- Stor kapacitet för vatten och partiklar
- Lätt att rengöra och underhålla
- Anpassad för krävande industriella miljöer
Dryline HC levereras som en komplett golvrännemodul. Rännmodul, utloppsdel med vattenlås, packningssatser, gavelplåt och galler ingår – allt som behövs för installationen. Exakt antal av varje del står i styckelistan under Produktbeskrivning.
Gallret som ingår:
- Gjutjärnsgaller till Dryline HC, artikelnummer 7040305
- Mått – 250 × 500 mm
- Material – segt och slitstarkt gjutjärn
- Belastningsklass – C250 enligt EN 1433, upp till 25 ton
- Infästning – låsbart med insexskruv
- Antal – två galler per meter ränna, alltså 56 st till HC28000
Behöver du en annan längd än standardmodulerna? Hör av dig så sätter vi ihop en ränna efter dina mått.
Produktblad Dryline Modul HC28000
