DRYLINE RK500 Golvränna ROT och kök 500 mm
DRYLINE RK500 är en färdigt sammansatt golvränna i rostfritt stål, utvecklad för renovering, ombyggnad och storkök. Med förmånlig utloppshöjd och en vattengång på endast 125 mm kan rännan i de flesta fall anslutas till befintligt avloppssystem utan omfattande bilning eller ombyggnation.
Utvecklad för ROT-projekt och befintliga avlopp
Vid renovering ligger befintliga avloppsledningar ofta på en nivå som begränsar valet av golvränna. DRYLINE golvränna ROT är konstruerad med särskilt fokus på låg utloppshöjd och god hydraulisk funktion. Övriga djupmått är inte nedbantade – avvattningskapacitet, självrensande egenskaper och servicevänlighet är bibehållna.
Inbyggt fall mot utloppet
RK500 är enbart utloppsmodulen – den kortaste modellen i serien, utan fallmoduler. Serien finns i sju färdiga längder: RK500 · RK1000 · RK1500 · RK2000 · RK3000 · RK3500 · RK5500.
Vattenlås och tvåstegad silning ingår

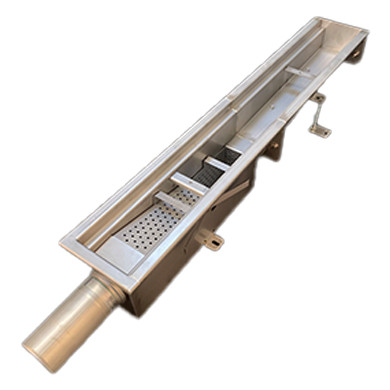

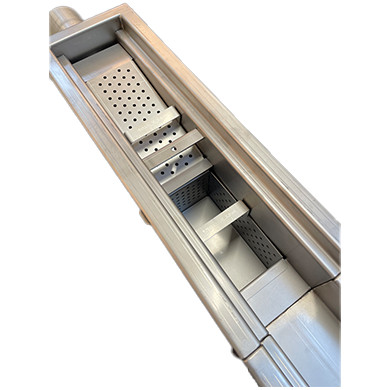

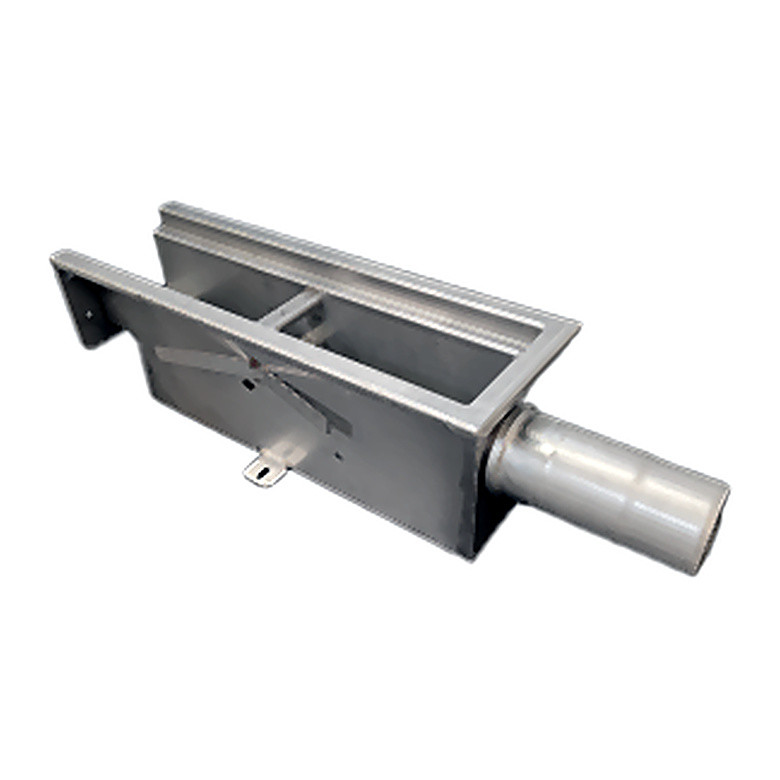

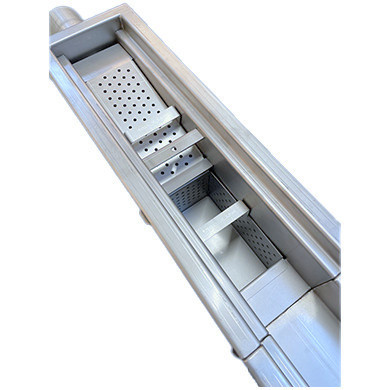

Utloppsmodulen har ett kompakt vattenlås som lyfts ur utan verktyg för snabb rengöring. Konstruktionen ger god luktspärr samtidigt som den behåller ett högt vattenflöde. Den tvåstegade silningen – en lutande perforerad silplåt och en uttagbar silkorg – fångar upp partiklar, matrester och andra föroreningar innan de når avloppet. Det minskar risken för stopp, förenklar underhållet och skyddar fastighetens avloppsnät över tid.
Galler
Rännan tar galler i måttet 125 x 500 mm – 1 galler till RK500. Släta galler är förvalt.

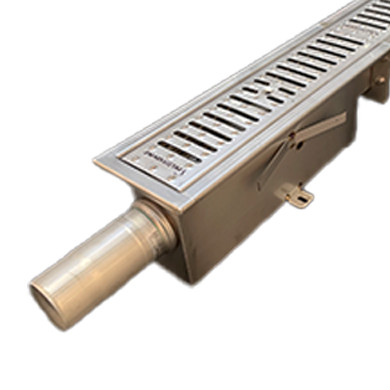

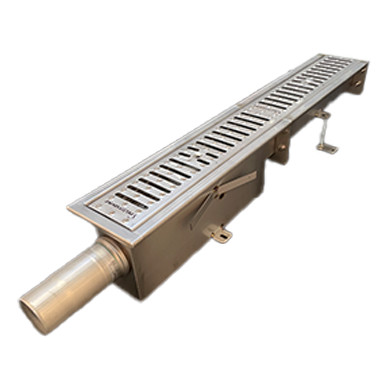

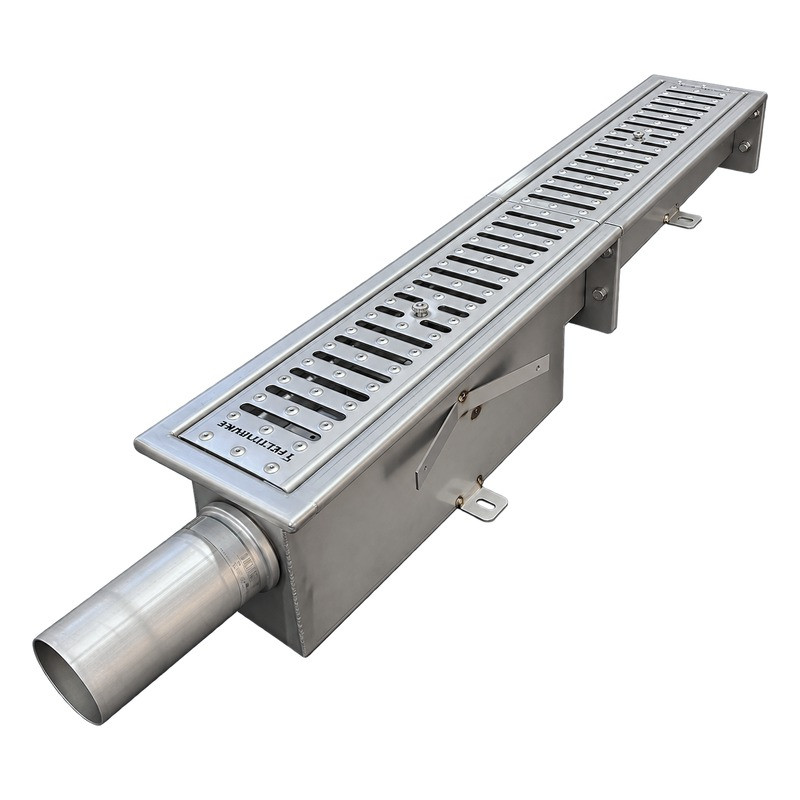

- A) Släta galler i rostfritt stål – belastningsklass A15, 1 500 kg

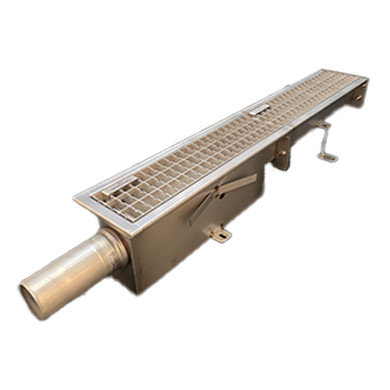

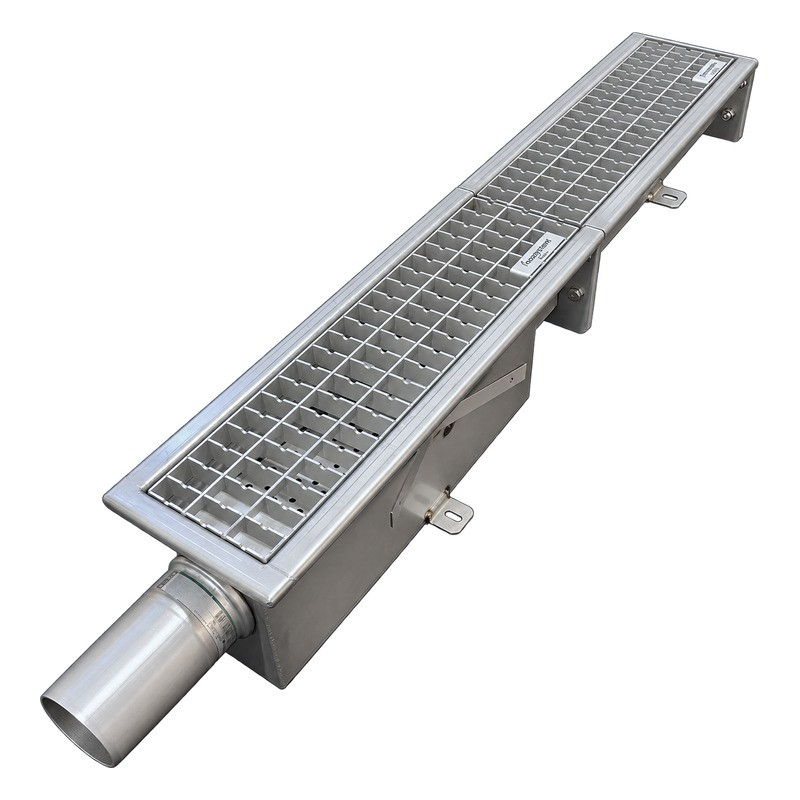

- B) Rostfritt rutgaller – belastningsklass C250, 25 ton

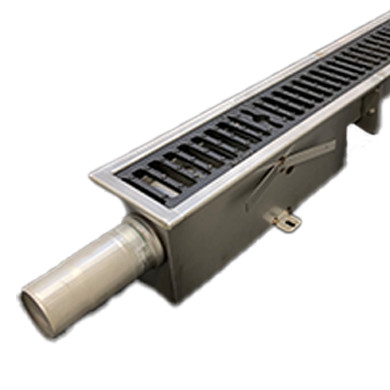

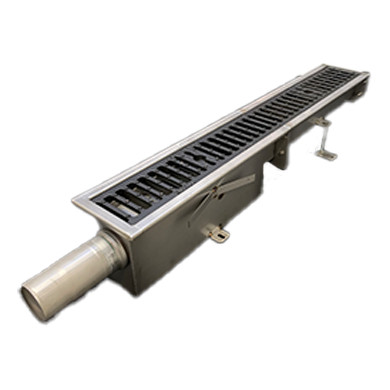

- C) Gjutjärnsgaller – belastningsklass D400, 40 ton
Samtliga galler kan levereras i låsbart utförande.
Tekniska data
| Längd | 500 mm |
| Material | Rostfritt stål AISI 304 (syrafast AISI 316 på begäran) |
| Bredd | 175 mm |
| Gallerbredd | 125 mm |
| Invändig bredd | 100 mm |
| Ränndjup (RD) | 100 mm |
| Djup vid utlopp (D) | 200 mm |
| Vattengång (VG) | 125,5 mm |
| Utlopp | Sidoutlopp ∅75 mm i gavel – bottenutlopp med 90-graders böj 75 mm |
| Vattenlås | Uttagbart, anslutning ∅75 mm, 145 × 88 mm, höjd 135,5 mm |

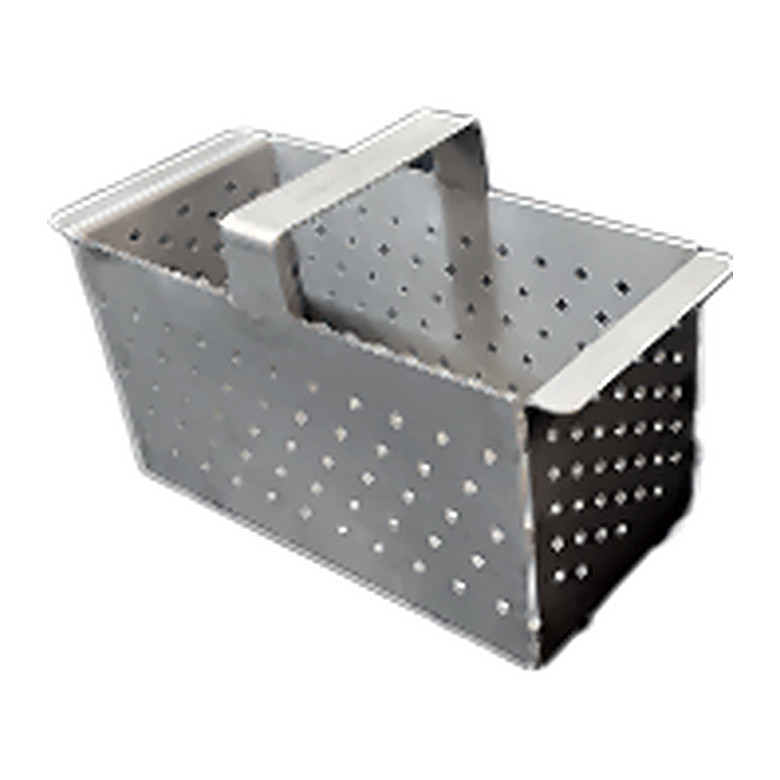

| Silkorg | Uttagbar, 173 × 88 mm, höjd 95 mm, ca 1,4 liter, perforering ∅5 mm |
| Silplåt | Uttagbar, lutande, perforering ∅5 mm |
| Belastningsklass | A15 (1 500 kg) – D400 (40 ton), beroende på valt galler |
| Montering | För ingjutning i betong – gjutskydd och fästöron. Ställbara monteringsfötter finns som tillbehör |
| Packningar | NBR-gummi (oljebeständigt), skruv och mutter ingår |
DRYLINE RK500 består av
Från utloppet och utåt (RK500-A / -B / -C):
| 1 st | 3305105 | Utloppsmodul 500 mm med vattenlås, silkorg och silplåt, utlopp ∅75 mm i gavel |
| 1 st | 3305118 | Packningssats i NBR-gummi W175 H100 (oljebeständig), skruv och mutter ingår |
| 1 st | 3305110-2 | Dryline Modul gavel W175, slutstycke H100 |
| 1 st | A / B / C | Galler 125 x 500 mm enligt val |
Tillbehör
Ställbara monteringsfötter för höjdsättning mot färdigt golv finns som tillbehör och köps separat – kontakta oss för antal och pris.
Användningsområden
Storkök och livsmedelsindustri, kommersiella fastigheter, verkstäder, tvätthallar och andra krävande miljöer där driftsäkerhet, hygien och enkel rengöring är avgörande – särskilt i renoverings- och ombyggnadsprojekt.
Produktblad utloppsmodul med vattenlås och silkorg
