Golvränna med dränering tung last M125-D400 – måttanpassad

Golvränna med dränering tung last M125-D400 är en golvränna i rostfritt stål från Fenicrom för tung last M125–D400. Rännans brunn är tvådelad: överdelen bär gallret och underdelen har en bred fläns som ligger i tätskiktet och dränerar det ner i röret. Golvrännan finns i tre utföranden – välj i rullmenyn. Golvrännan är ingen hyllvara: varje enhet tillverkas på beställning och byggs efter era mått.

Jag vill ha mer info ›

Tillverkas på beställning

Vi lagerhåller inte den här modellen. Den tillverkas för ert projekt och byggs efter de mått ni anger. Ni behöver alltså inte anpassa golvet efter ett standardmått – rännan anpassas i stället efter golvet.

• Längd och djup efter ritning. Rännan kapas, fallritas och svetsas efter era mått.
• Standardmått: 300 och 400 mm.
• Utlopp: 50, 75 och 110 mm.
• Utförande: låg typ och djup typ.
• Leveranstid och pris lämnas per projekt. Skicka ritning eller en skiss så återkommer vi med förslag.

Tre utföranden – välj modell

Välj i rullmenyn ovanför – bilden och artikelnumret följer valet.

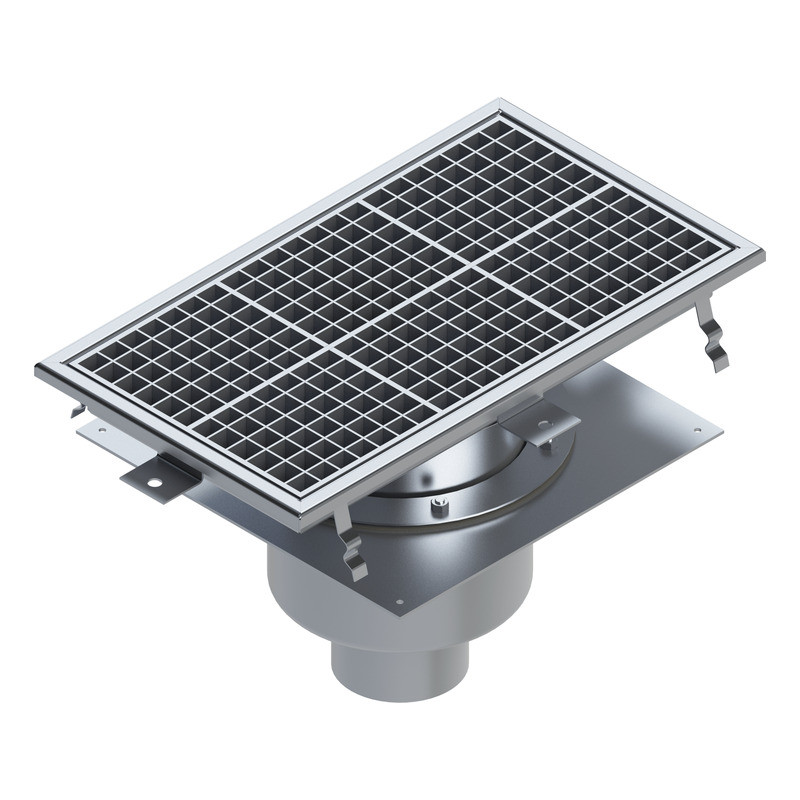

• TDAG – rak ränna, utlopp i botten.

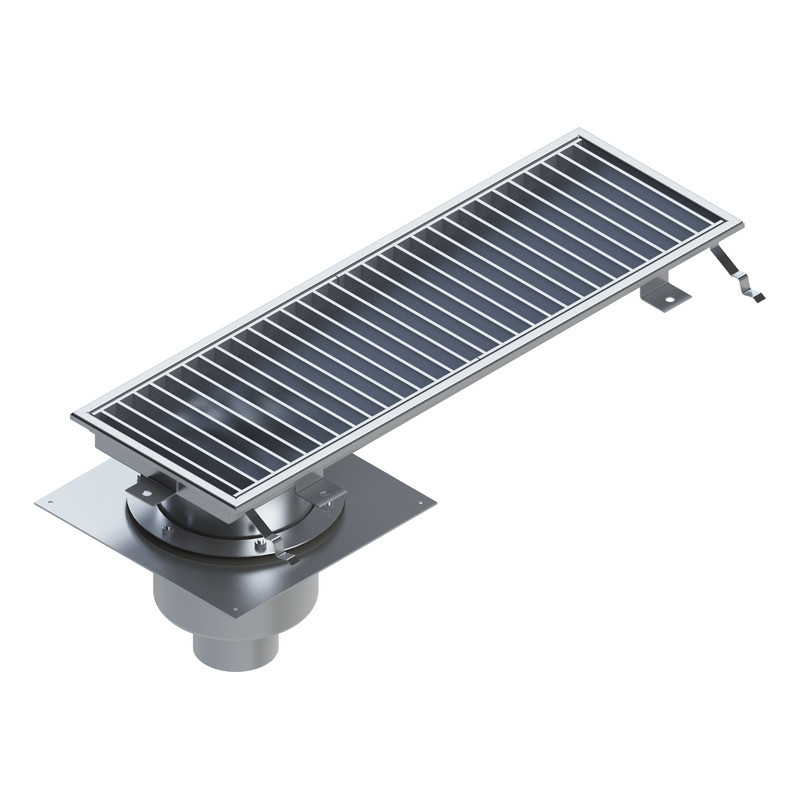

• TDKAG – fall mot brunn i gaveln, utlopp i botten.

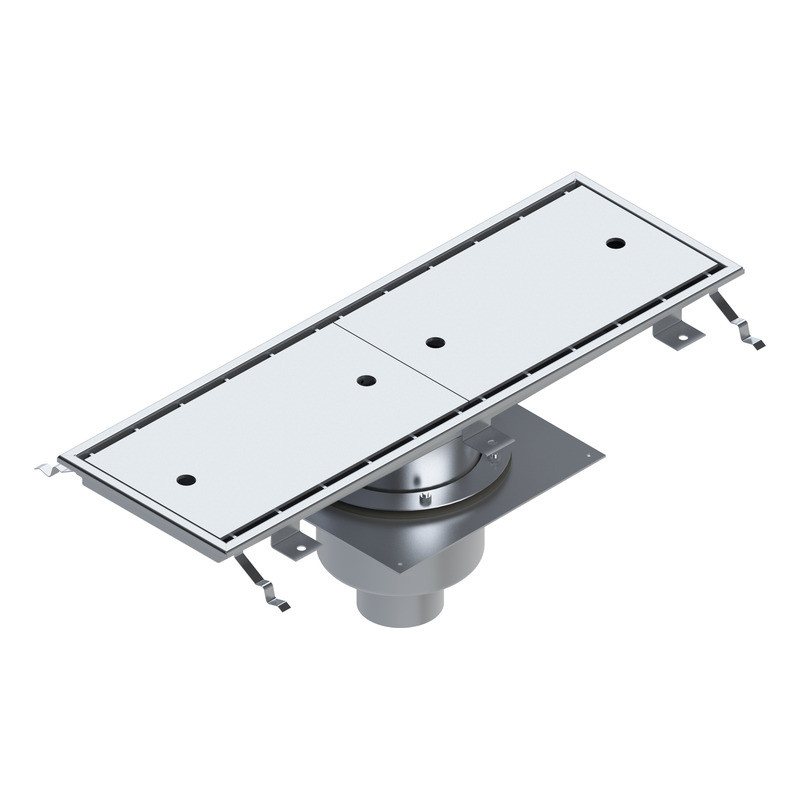

• TDOAG – fall mot brunn på mitten, utlopp i botten.

Tvådelad brunn som dränerar tätskiktet

Brunnen består av två delar. Underdelen gjuts in i bjälklaget och har en bred fläns som tätskiktet kläms mot. Överdelen med ram och ränna skruvas fast ovanpå och höjdjusteras mot färdigt golv.

• Vatten som tar sig ner i konstruktionen leds bort. Fukt som vandrar ner genom fogar och sprickor samlas på tätskiktet och rinner via underdelen ut i avloppsröret – i stället för att söka sig vidare ner i bjälklaget.
• Två nivåer att täta mot. Golvytan tätas mot överdelens ram, tätskiktet mot underdelens fläns.
• Höjden justeras på plats. Överdelen sitter på justerbara förband, så brunnen kan sättas i exakt nivå med det färdiga golvet.

Så är rännan byggd

Rännan är helsvetsad i rostfritt stål med rundade innerhörn, så att spolvattnet rinner av och ingen smuts fastnar i kanterna. Gallret lyfts ur för rengöring.

• Justerbara fötter och förankringsband – rännan sätts i exakt nivå mot färdigt golv innan gjutningen.
• Fall mot brunnen på de utföranden där brunnen sitter i gaveln eller på mitten.
• Brunnen är integrerad i rännan och har samma djup som den.

Vattenlås och silkorg

Brunnen har vattenlås som håller lukten borta och silkorg som fångar upp skräp innan det når röret. Båda lyfts ur för rengöring och är i rostfritt stål.

Obs: tillverkarens bilder visar deras eget vattenlås. Vi levererar rännan med traditionellt uttagbart vattenlås i rostfritt stål.

Tillval

• AISI 316 – hela enheten kan tillverkas i AISI 316 på begäran.
• Gallerutförande – galler väljs efter last och miljö.
• Förstärkningsprofil i ramen – tillval som styvar upp ramen i tunga miljöer.

Specifikation

• Modell: TDAG, TDKAG, TDOAG
• Belastning: tung last M125–D400 – 12 500 till 40 000 kg
• Rännbredd: 300 och 400 mm
• Utloppsdimension: 50, 75 och 110 mm
• Bygghöjd: låg typ och djup typ
• Längd: efter beställning – upp till 18 000 mm vid 0,6 % fall
• Fall: 0,6 % mot brunnen som standard
• Utförande: tvådelad, med fläns i tätskiktsnivå som dräneras till utloppet
• Vattenlås och silkorg: uttagbara, i rostfritt stål
• Material: rostfritt stål AISI 304, betat och passiverat. AISI 316 på begäran

Skicka ritning eller en skiss på utrymmet så återkommer vi med förslag och pris.
