Modulränna IEND tung last M125-D400 med krage för ingjutning – måttanpassad

Modulränna IEND tung last M125-D400 med krage för ingjutning är en modulränna i rostfritt stål från Fenicrom för tung last M125–D400. Längs båda sidor löper en hålad krage för ingjutning och förankring i betongen. Modulrännan finns i fem utföranden – välj i rullmenyn. Modulrännan är ingen hyllvara: varje enhet tillverkas på beställning och byggs efter era mått.

Jag vill ha mer info ›

Tillverkas på beställning

Vi lagerhåller inte den här modellen. Den tillverkas för ert projekt och byggs efter de mått ni anger. Ni behöver alltså inte anpassa golvet efter ett standardmått – rännan anpassas i stället efter golvet.

• Modullängd efter ritning. Modulerna skarvas till önskad längd, upp till 18 000 mm i ett sammanhängande system med konstant fall 0,6 %, och upp till cirka 70 meter om fallet minskas.
• Standardmått: 135, 150, 175, 200 och 250 mm.
• Utlopp: 50, 75, 110, 125 och 150 mm.
• Leveranstid och pris lämnas per projekt. Skicka ritning eller en skiss så återkommer vi med förslag.

Fem utföranden – välj modell

Välj i rullmenyn ovanför – bilden och artikelnumret följer valet.

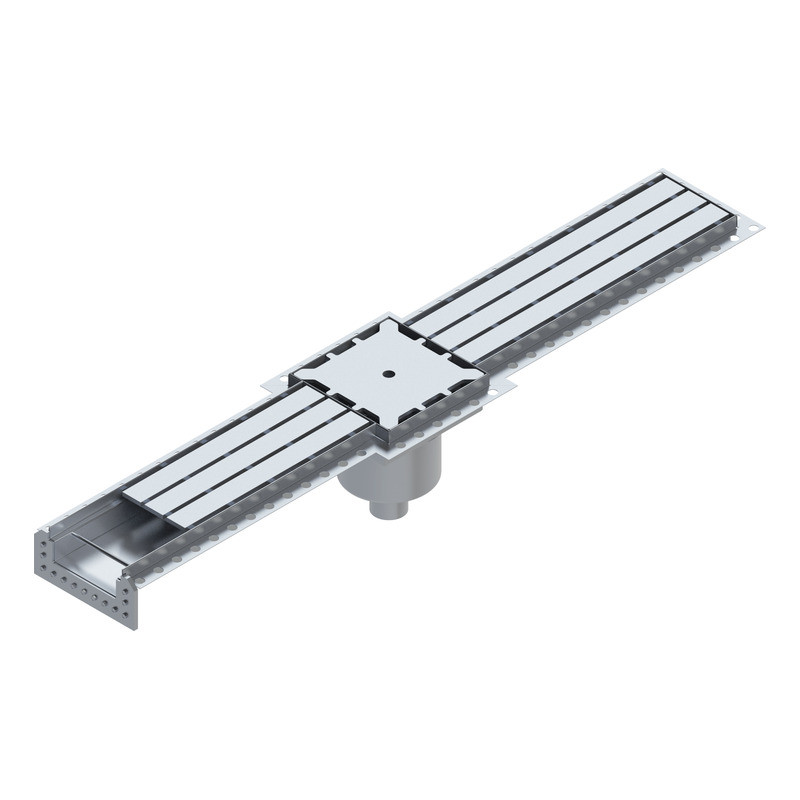

• IEND-OAG-OYG – brunn mitt på rännan.

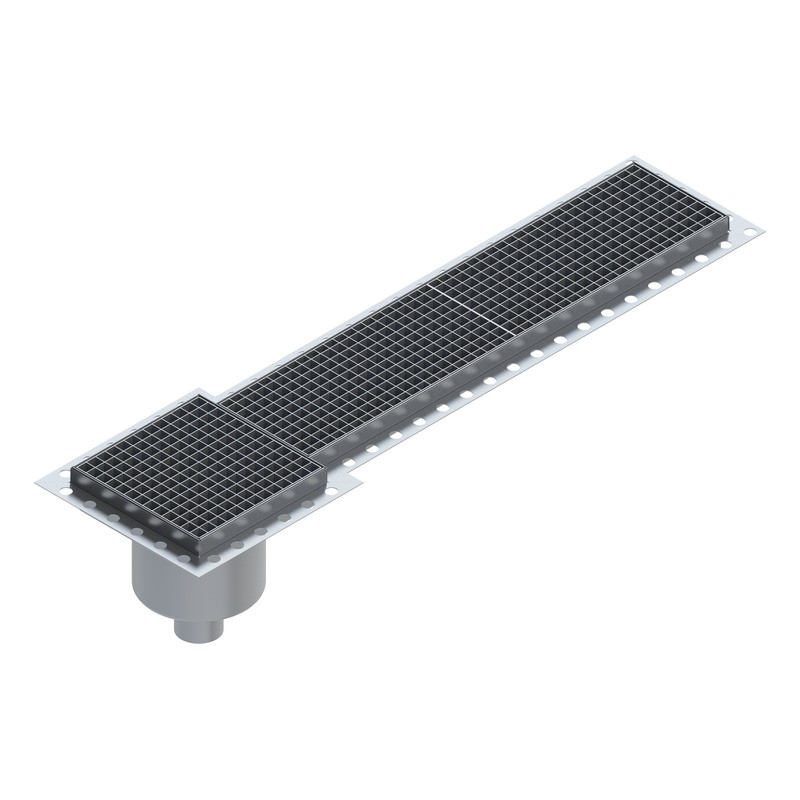

• IEND-KAG-KYG – brunn i gaveln.

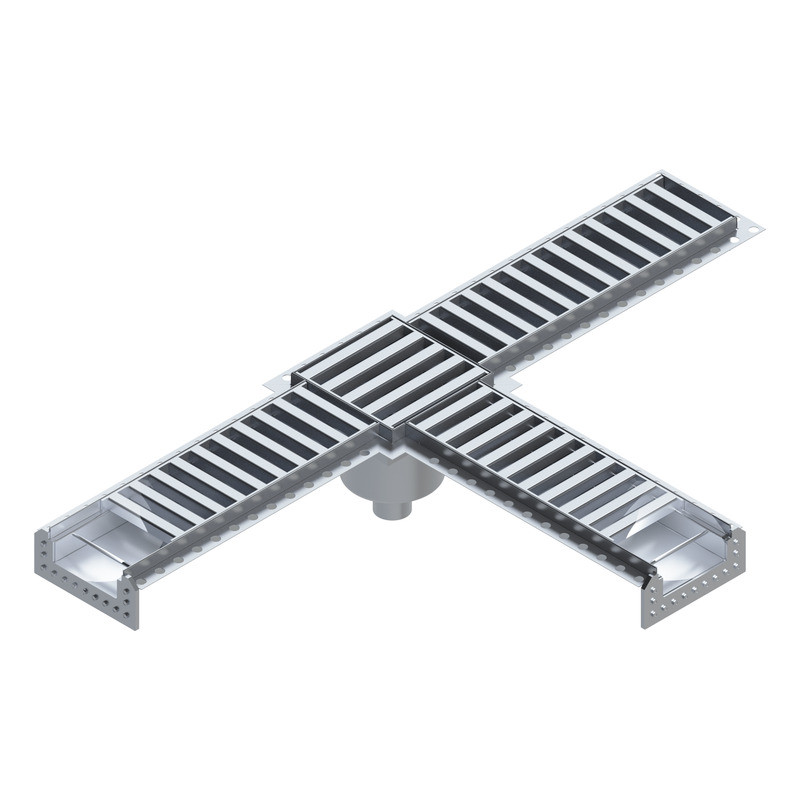

• IEND-3AG-3YG – T-form med brunn i mitten.

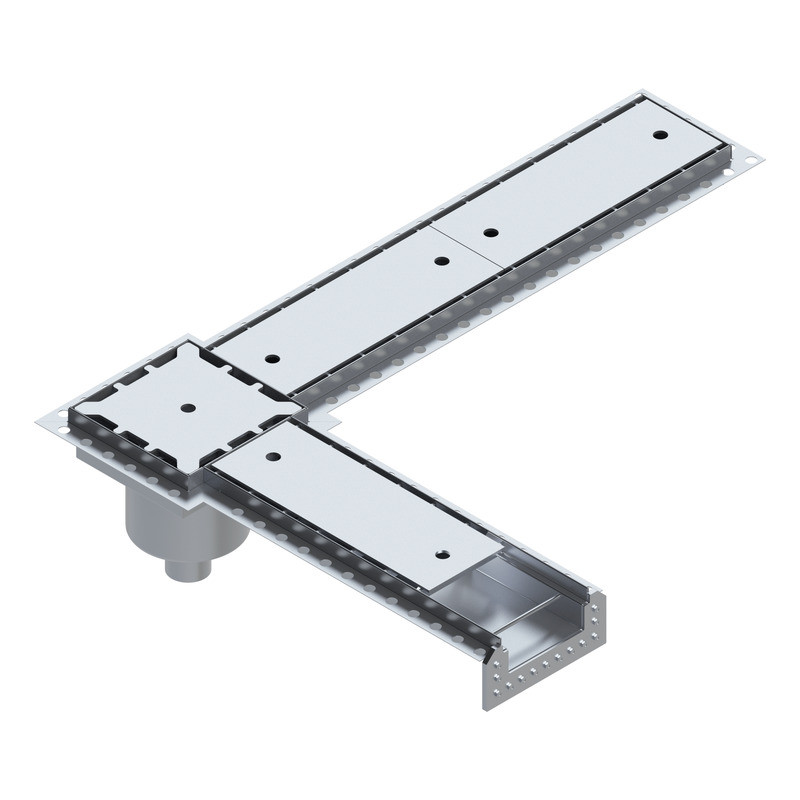

• IEND-LAG-LYG – vinklad ränna med brunn i hörnet.

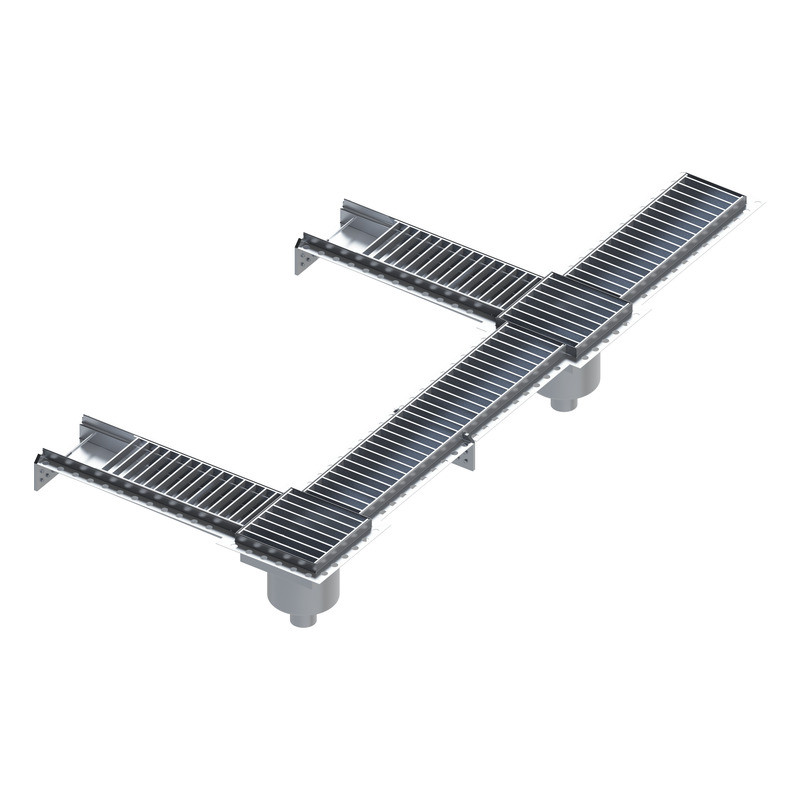

• IEND-MULTI – flera brunnar längs rännan.

Hålad krage för ingjutning och förankring

Rännan har en hålad krage som löper längs båda sidor. Betongen går genom hålen och låser fast rännan mekaniskt i bjälklaget – inte bara mot en slät kant.

• Rännan sitter still. Ingen rörelse när truckar och tunga vagnar passerar, och ingen risk att den lyfter under gjutningen.
• Tät övergång mot golvet. Förankringen håller ihop ränna och golv så att det inte uppstår en glipa i kanten.
• Håller över tid. Springan mellan ränna och golv är annars det första som släpper i en våtmiljö, och den är dyr att åtgärda i efterhand.

Modulsystem – valfri längd

Rännan byggs av moduler som skarvas med hane och hona. Skarven tätas med packning och skruvas ihop, så att rännan blir tät utan svetsning på plats. Det gör att längden kan väljas fritt och att en sträcka kan byggas om eller förlängas i efterhand.

• Justerbara fötter med 500 mm inbördes avstånd – rännan höjdjusteras exakt mot färdigt golv innan gjutningen.
• Fall mot brunnen byggs in i modulerna, 0,6 % som standard.
• Gallret lyfts ur i hela rännans längd för rengöring.

Vattenlås och silkorg

Brunnen har vattenlås som håller lukten borta och silkorg som fångar upp skräp innan det når röret. Båda lyfts ur för rengöring och är i rostfritt stål.

Obs: tillverkarens bilder visar deras eget vattenlås. Vi levererar rännan med traditionellt uttagbart vattenlås i rostfritt stål.

Tillval

• AISI 316 – hela enheten kan tillverkas i AISI 316 på begäran.
• Gallerutförande – galler väljs efter last och miljö.
• Förstärkningsprofil i ramen – tillval som styvar upp ramen i tunga miljöer.

Specifikation

• Modell: IEND-OAG-OYG, IEND-KAG-KYG, IEND-3AG-3YG, IEND-LAG-LYG, IEND-MULTI
• Belastning: tung last M125–D400 – 12 500 till 40 000 kg
• Rännbredd: 135, 150, 175, 200 och 250 mm
• Utloppsdimension: 50, 75, 110, 125 och 150 mm
• Längd: efter beställning – upp till 18 000 mm vid 0,6 % fall
• Fall: 0,6 % mot brunnen som standard
• Krage: hålad, båda sidor, för ingjutning och förankring
• Vattenlås och silkorg: uttagbara, i rostfritt stål
• Material: rostfritt stål AISI 304, betat och passiverat. AISI 316 på begäran

Skicka ritning eller en skiss på utrymmet så återkommer vi med förslag och pris.
