Spaltränna ISPK är en spaltränna i rostfritt stål för lätt last L15. Ovanför golvet syns bara en smal spalt på 20 mm – resten av rännan ligger ingjuten. Längs båda sidor löper en hålad krage för ingjutning och förankring i betongen. Rännan finns i fem utföranden beroende på var brunnen ska sitta – välj i rullmenyn. Rännan är ingen hyllvara: varje ränna tillverkas på beställning och byggs efter era mått.
Jag vill ha mer info ›
Tillverkas på beställning
Vi lagerhåller inte den här rännan. Den tillverkas för ert projekt och kapas, fallritas och svetsas efter de mått ni anger. Ni behöver alltså inte anpassa golvet efter en standardlängd – rännan anpassas i stället efter golvet.
- Längd och djup efter ritning. Rännan byggs i önskade mått så länge fallet hålls och djupet ligger mellan 75 och 200 mm.
- Upp till 18 000 mm i ett sammanhängande system med konstant fall 0,6 % mot brunnen.
- Upp till cirka 70 meter om fallet minskas.
- Längre sträckor med flera brunnar. Sätts fler brunnar in i rännan går det att bygga hur långa stråk som helst.
- Leveranstid och pris lämnas per projekt. Skicka ritning eller en skiss så återkommer vi med förslag.
Fem utföranden – välj var brunnen ska sitta
Rännan finns i fem utföranden. Välj i rullmenyn ovanför – bilden och artikelnumret följer valet.

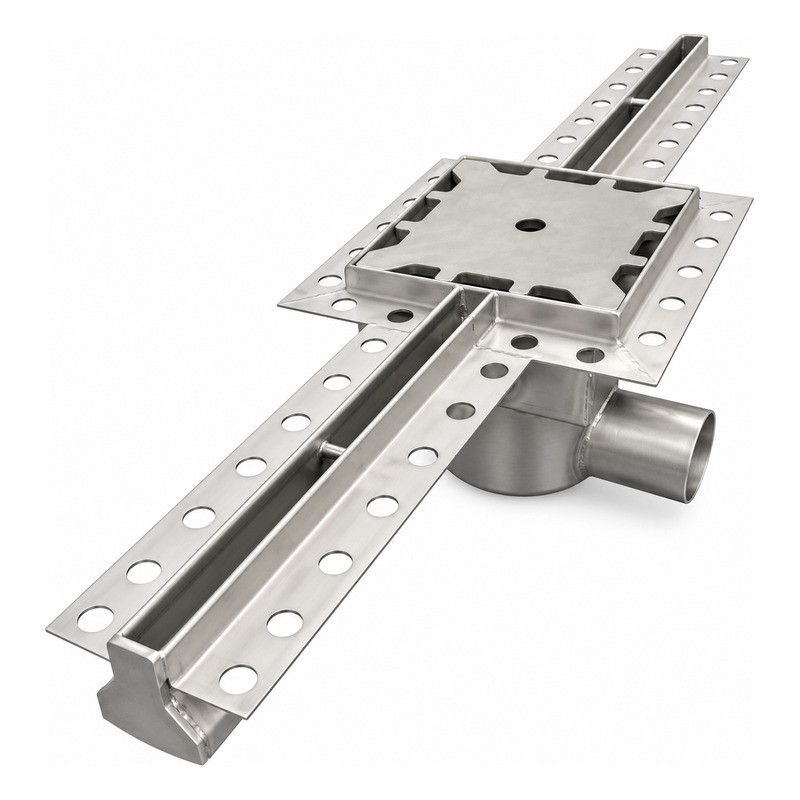

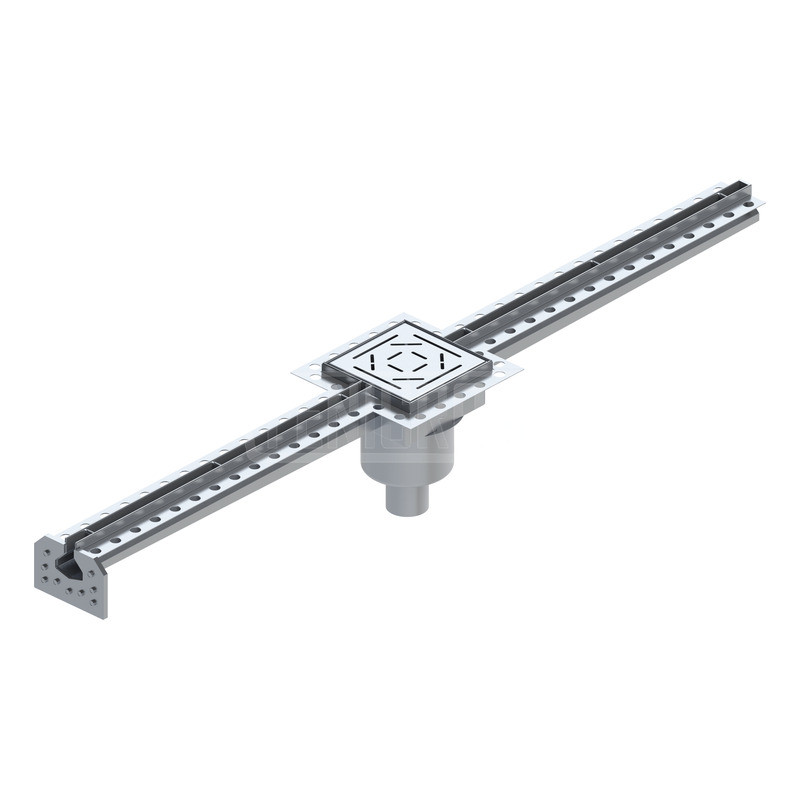

- OAG-OYG – brunnen mitt på rännan, med fall in mot brunnen från båda hållen.

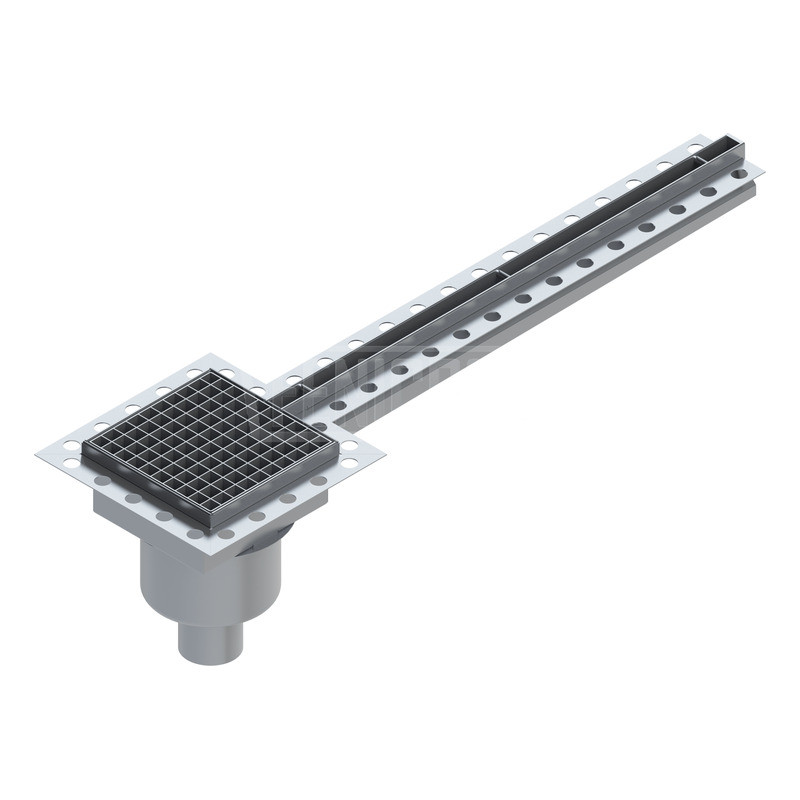

- KAG-KYG – brunnen i rännans gavel.

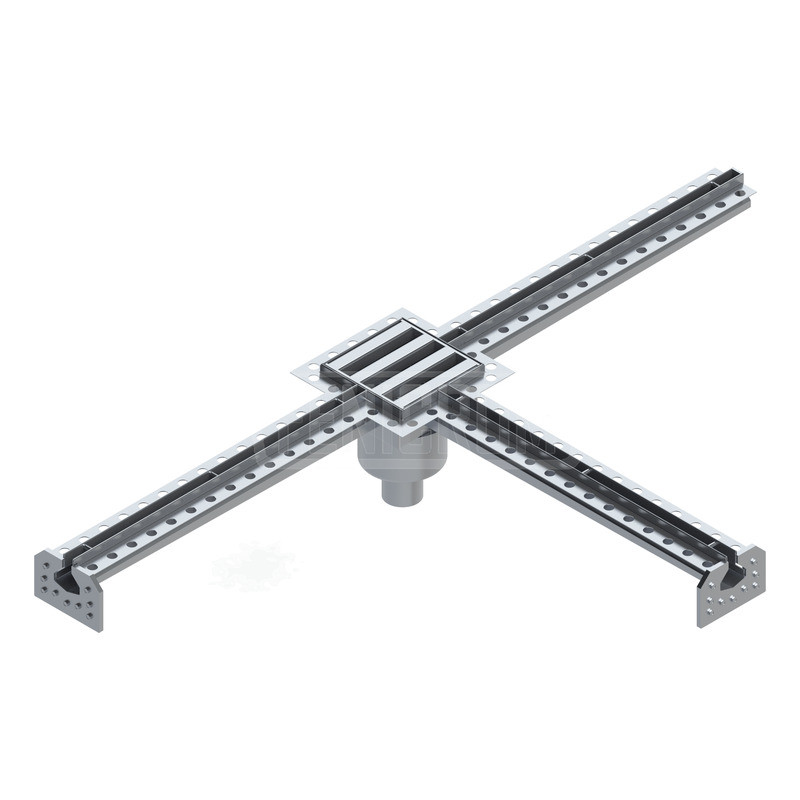

- 3AG-3YG – T-formad ränna med brunnen i mitten.

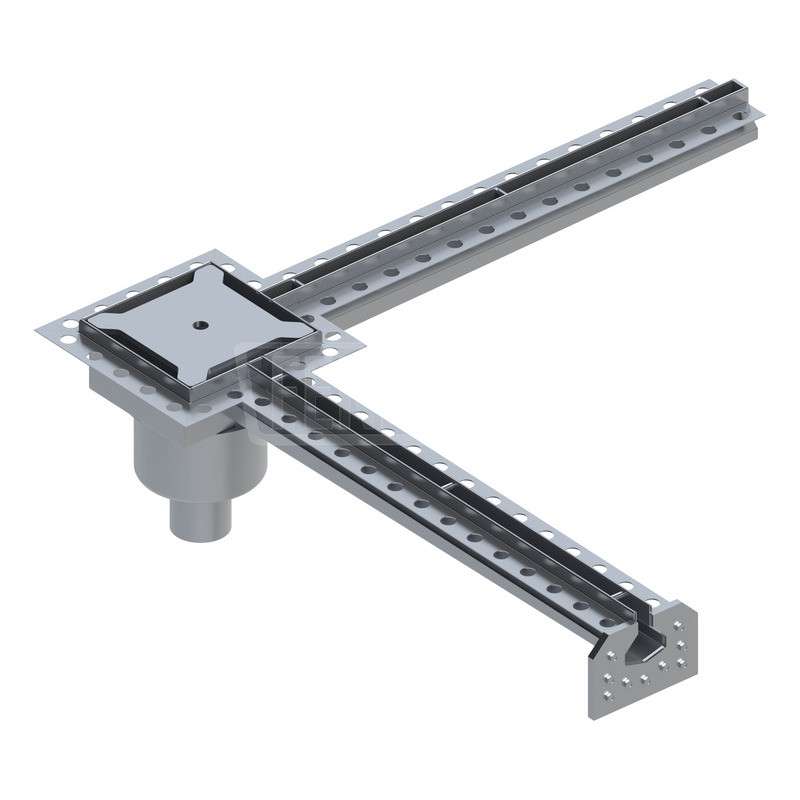

- LAG-LYG – vinklad ränna med brunnen i hörnet.

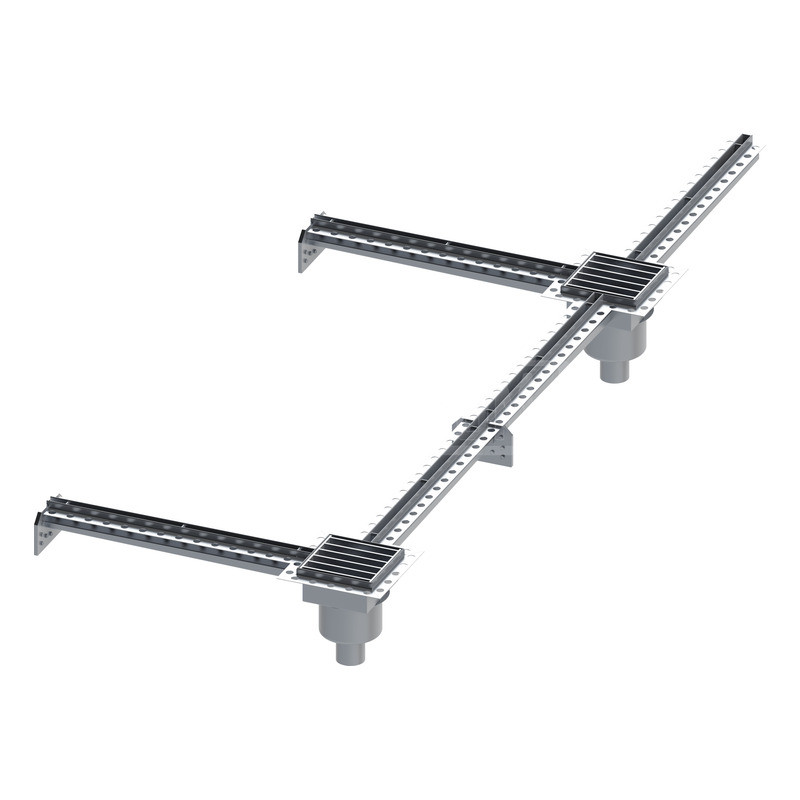

- MULTI – flera brunnar längs sträckan, för längre stråk.

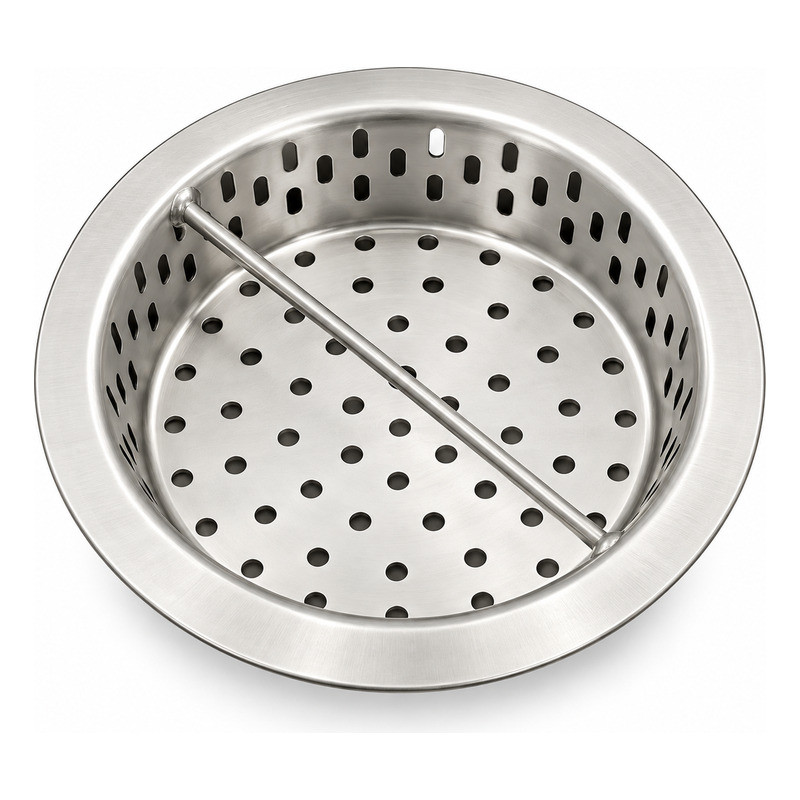

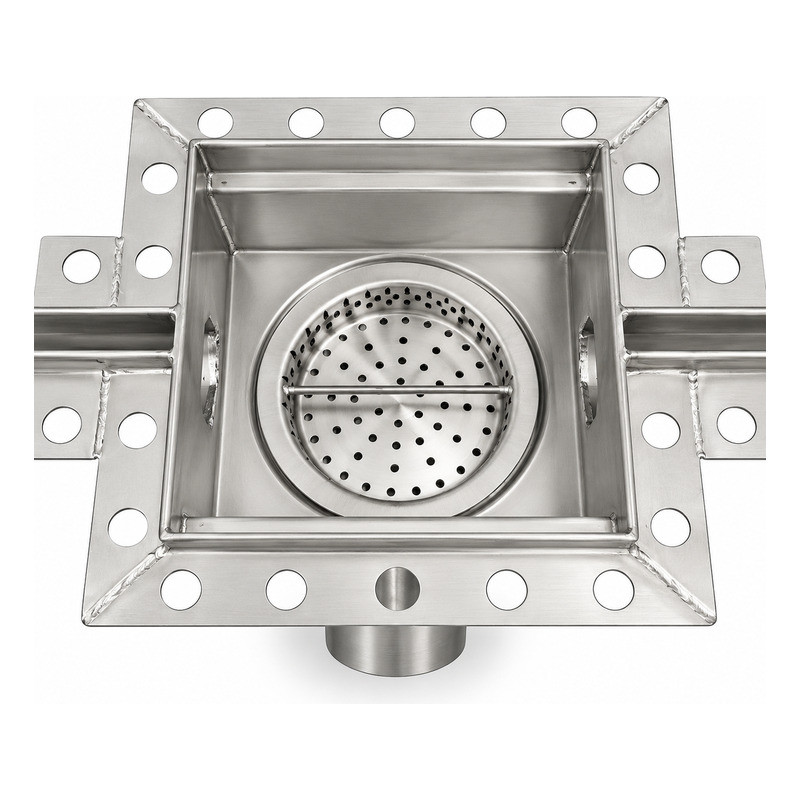

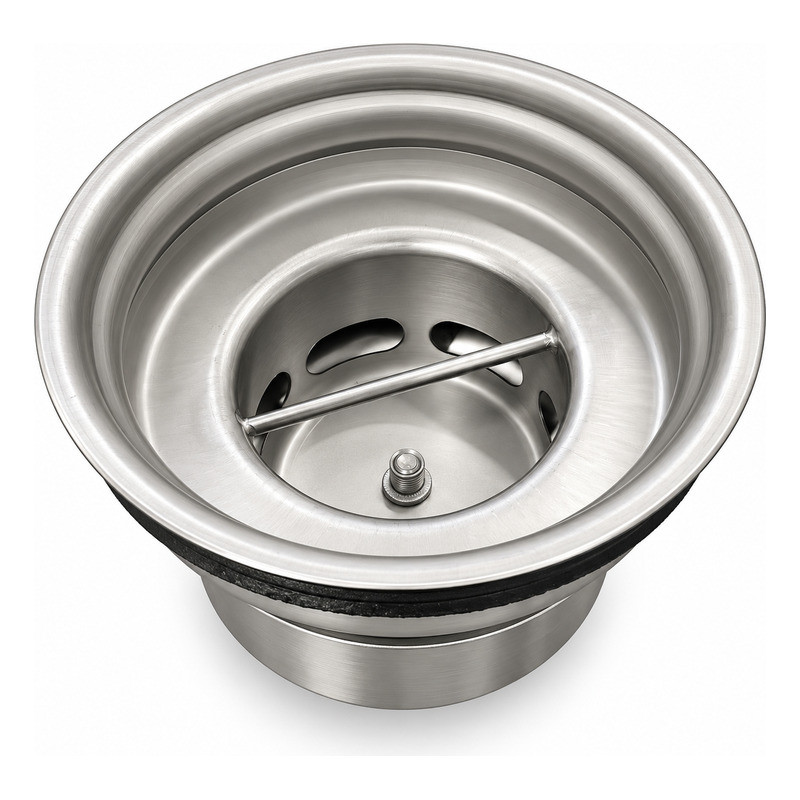

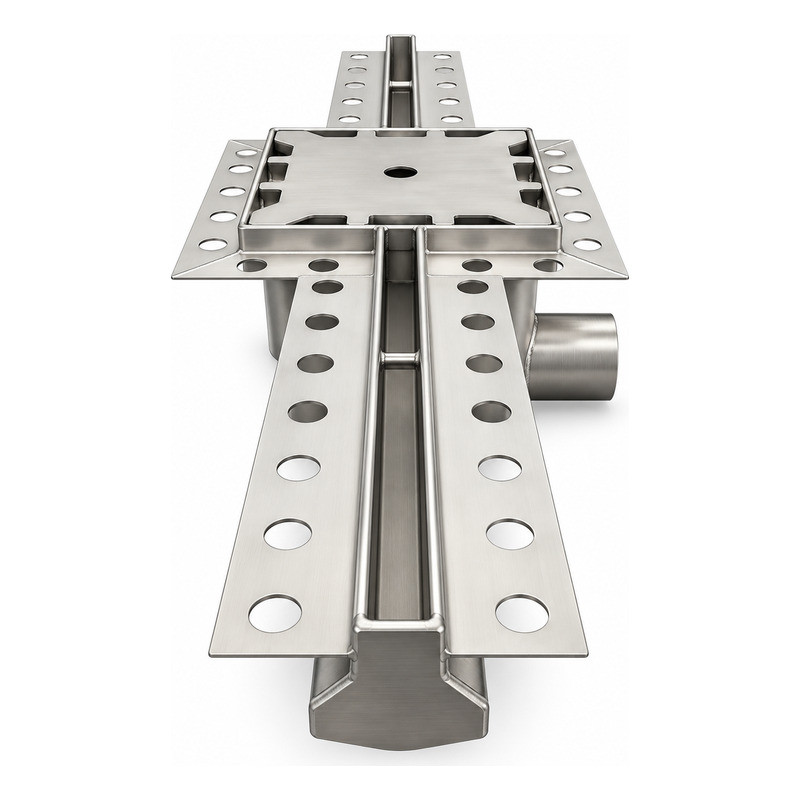

Brunnen har vattenlås som håller lukten borta och silkorg som fångar upp skräp innan det når röret. Både silkorg och vattenlås lyfts ur för rengöring, och båda är i rostfritt stål.
Obs: tillverkarens bilder visar deras eget vattenlås. Vi levererar rännan med traditionellt uttagbart vattenlås i rostfritt stål.

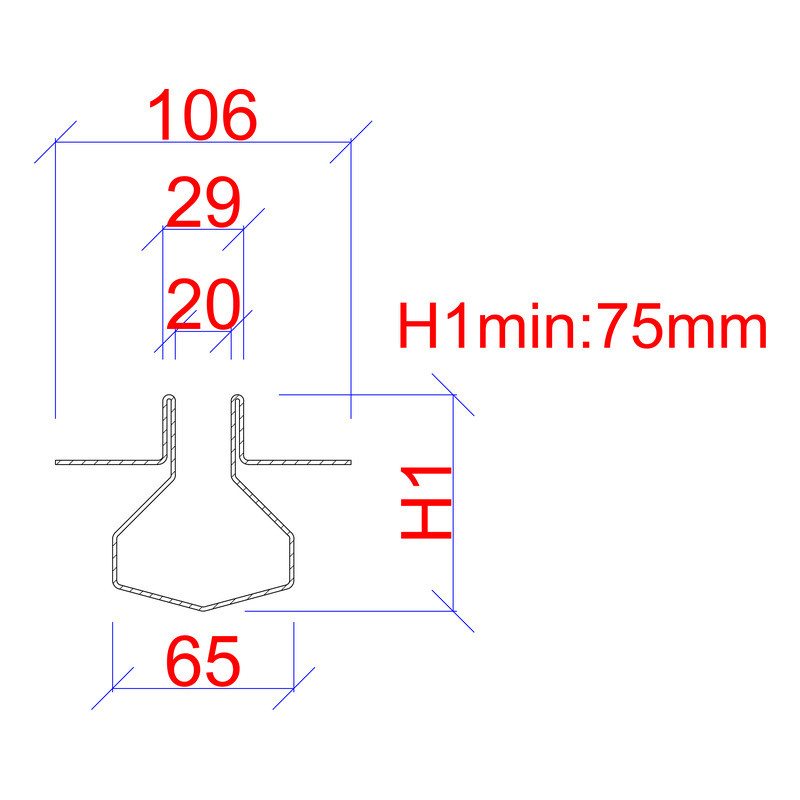

Så är profilen byggd
Profilen är 106 mm bred över spalten och 65 mm bred i rännans botten. Spalten är 20 mm. Halsen kring spalten mäter 29 mm, och kragen sticker ut på båda sidor.
Hålad krage för ingjutning och förankring
Rännan har en hålad krage som löper längs båda sidor. Betongen går genom hålen och låser fast rännan mekaniskt i bjälklaget – inte bara mot en slät kant.
- Rännan sitter still. Ingen rörelse när truckar och tunga vagnar passerar, och ingen risk att den lyfter under gjutningen.
- Tät övergång mot golvet. Förankringen håller ihop ränna och golv så att det inte uppstår en glipa i kanten.
- Håller över tid. Springan mellan ränna och golv är annars det första som släpper i en våtmiljö, och den är dyr att åtgärda i efterhand.
Justerbara fötter och förankring i betongen
Rännan har justerbara fötter och förankringsband på båda sidor, med 500 mm inbördes avstånd. Fötterna gör att rännan kan höjdjusteras exakt mot färdigt golv innan gjutningen, och förankringsbanden låser fast den i betongen så att den sitter kvar när trafiken går över.

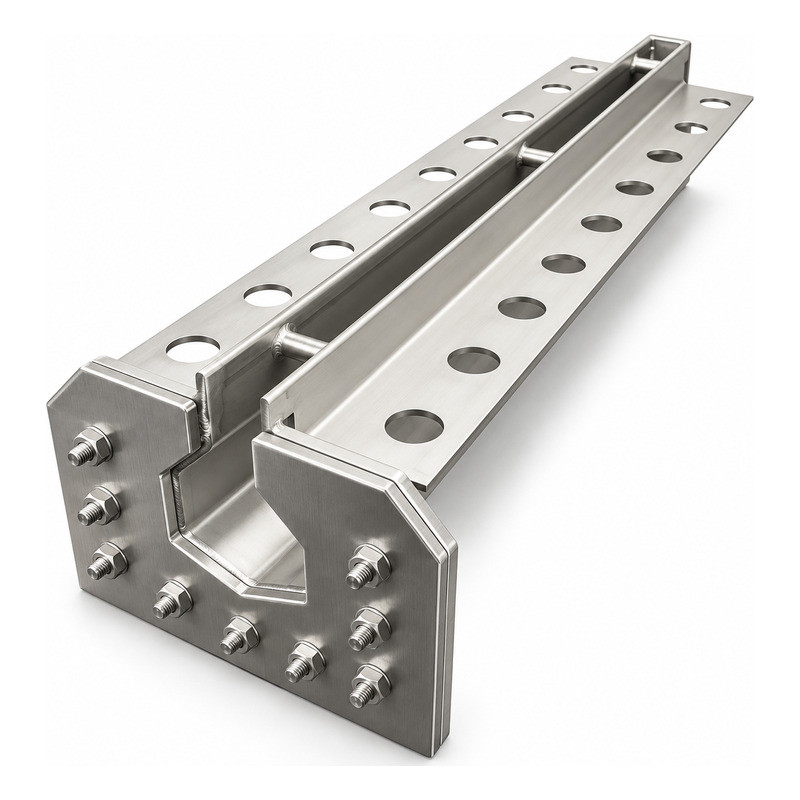

Skarvning med fläns och skruvförband
Rännan är tillverkad i 2,0 mm plåt och har en skarvfläns med packning. Flänsen skruvas ihop med bult och mutter i rostfritt 18/8 Cr/Ni (AISI 304). Modulerna skarvas på samma sätt, vilket ger täta skarvar utan svetsning på plats.
Tillval
- AISI 316 – hela rännsystemet kan tillverkas i AISI 316 på begäran.
- Fyllnadsprofil i PVC eller rostfritt stål – förenklar monteringen och förstärker överprofilens bärförmåga.
Specifikation
- Modell: ISPK – fem utföranden: OAG-OYG, KAG-KYG, 3AG-3YG, LAG-LYG, MULTI
- Belastning: lätt last L15 – upp till 1 500 kg
- Spaltöppning: 20 mm
- Rännbredd i botten: 65 mm
- Bredd över profilen: 106 mm
- Djup: 75–200 mm
- Längd: efter beställning – upp till 18 000 mm vid 0,6 % fall
- Fall: 0,6 % mot brunnen som standard
- Plåttjocklek: 2,0 mm
- Skarvfläns: med packning, bult och mutter i 18/8 Cr/Ni (AISI 304)
- Fötter och förankringsband: justerbara, båda sidor, c/c 500 mm
- Krage: hålad, båda sidor, för ingjutning och förankring
- Brunn: placerad enligt valt utförande, med vattenlås och silkorg i rostfritt stål
- Material: rostfritt stål AISI 304, betat och passiverat. AISI 316 på begäran
Skicka ritning eller en skiss på utrymmet så återkommer vi med förslag och pris.
Vi hjälper er att ta fram förslag, dimensionering och pris för just ert projekt – och kommer gärna ut på platsbesök för att hitta bästa lösningen.
