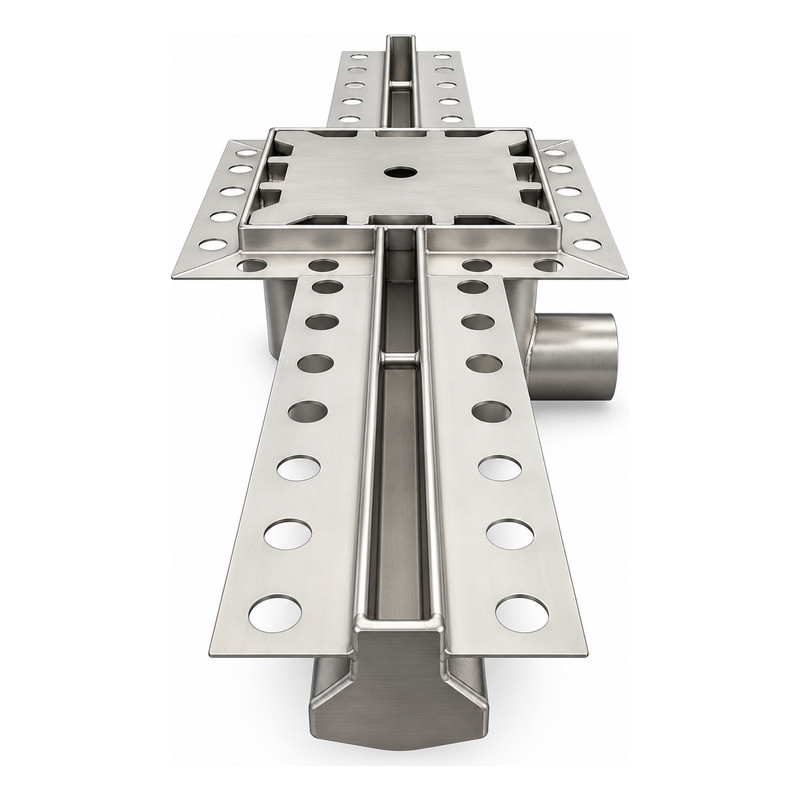

Spaltränna TMP-OAG-OYG är en spaltränna i rostfritt stål för tung last, med brunnen placerad mitt på rännan. Ovanför golvet syns bara en smal spalt på 20 mm – resten av rännan ligger ingjuten. Rännan är ingen hyllvara: varje ränna tillverkas på beställning och byggs efter era mått.
Jag vill ha mer info ›
Tillverkas på beställning
Vi lagerhåller inte den här rännan. Den tillverkas för ert projekt och kapas, fallritas och svetsas efter de mått ni anger. Ni behöver alltså inte anpassa golvet efter en standardlängd – rännan anpassas i stället efter golvet.
- Längd och djup efter ritning. Rännan byggs i önskade mått så länge fallet hålls och djupet ligger mellan 95 och 200 mm.
- Upp till 18 000 mm i ett sammanhängande system med konstant fall 0,6 % mot brunnen.
- Upp till cirka 70 meter om fallet minskas.
- Längre sträckor med flera brunnar. Sätts fler brunnar in i rännan går det att bygga hur långa stråk som helst.
- Leveranstid och pris lämnas per projekt. Skicka ritning eller en skiss så återkommer vi med förslag.

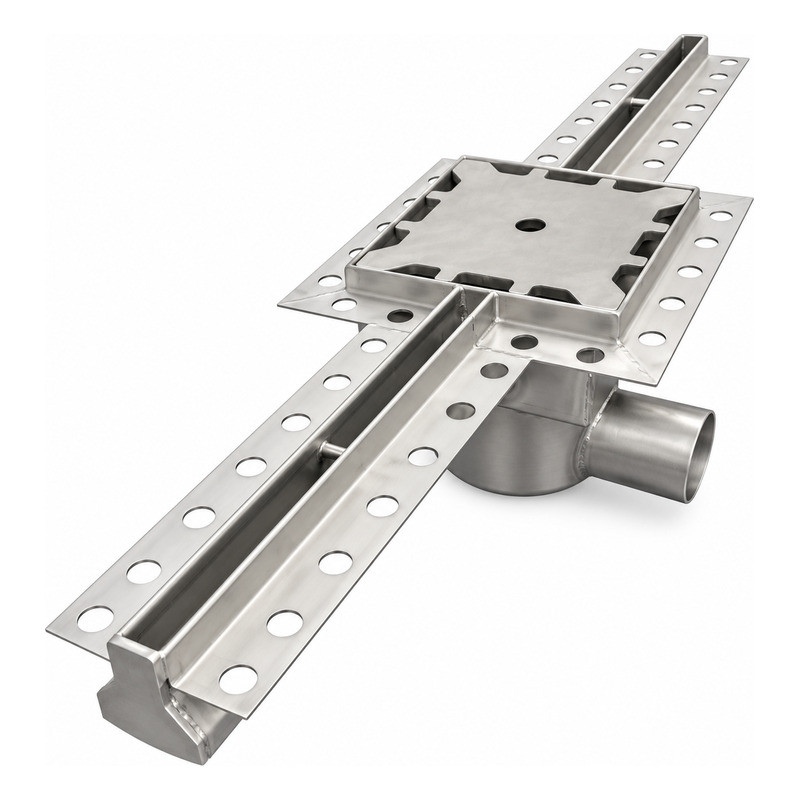

Brunn mitt på rännan

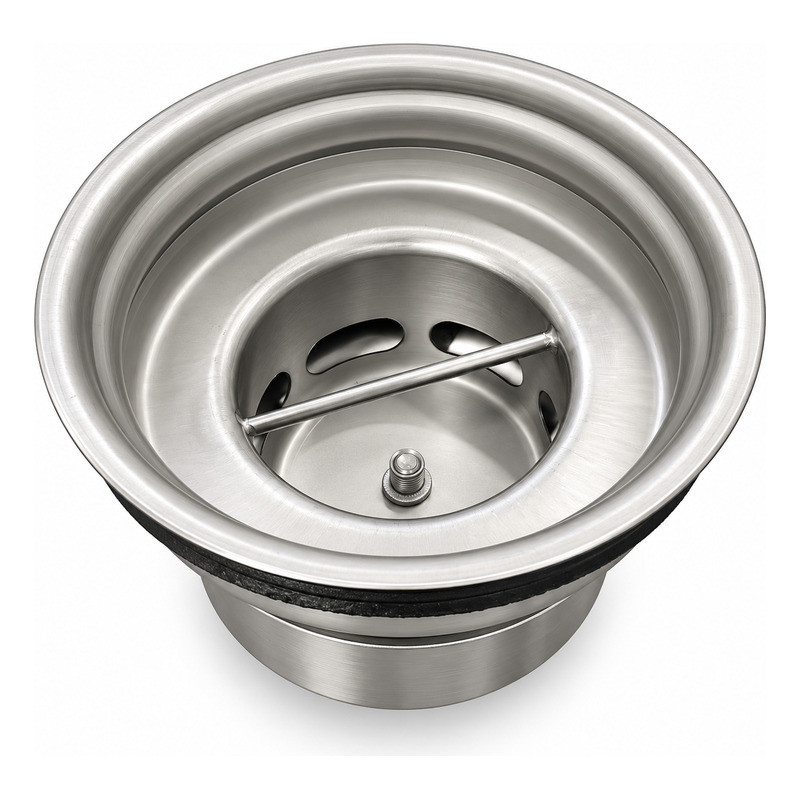

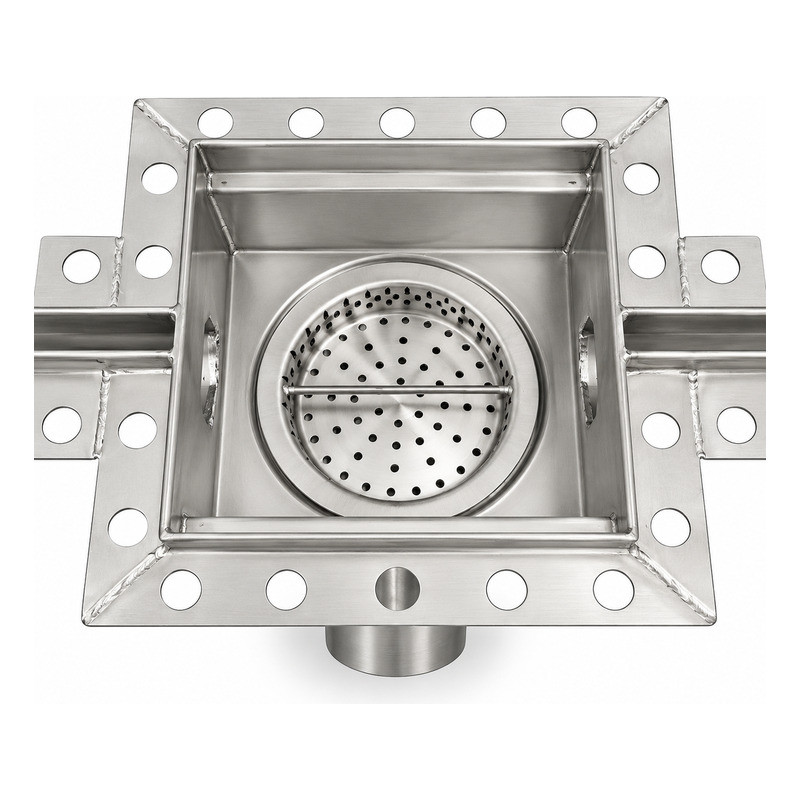

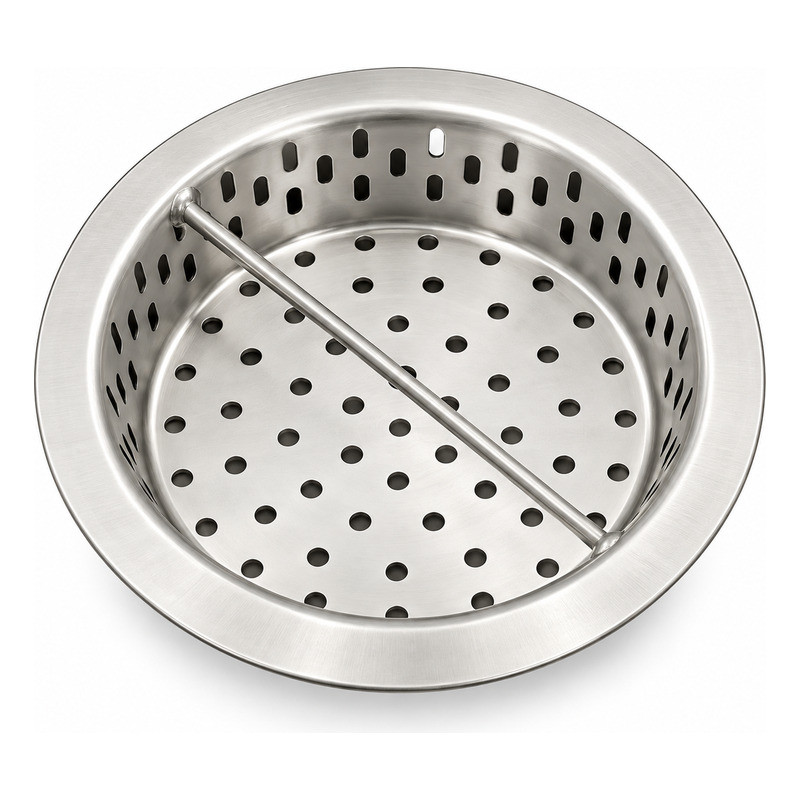

Utförandet OAG-OYG har brunnen placerad mitt på rännan, med fall in mot brunnen från båda hållen och utloppet nedåt därifrån. Brunnen har vattenlås som håller lukten borta och silkorg som fångar upp skräp innan det når röret. Både silkorg och vattenlås lyfts ur för rengöring, och båda är i rostfritt stål.

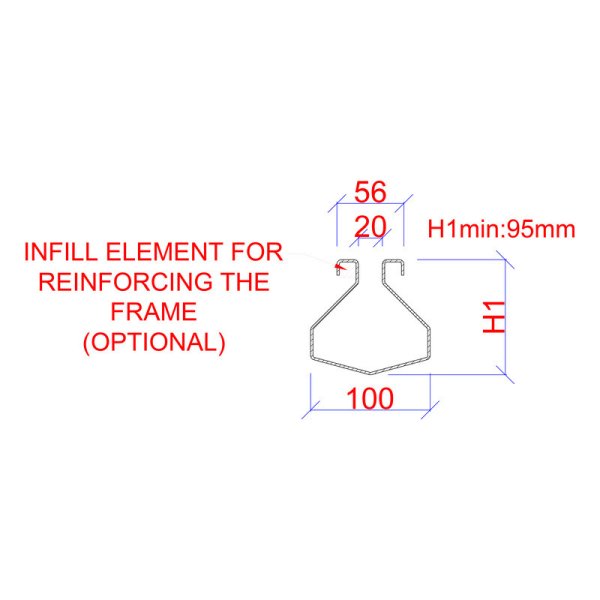

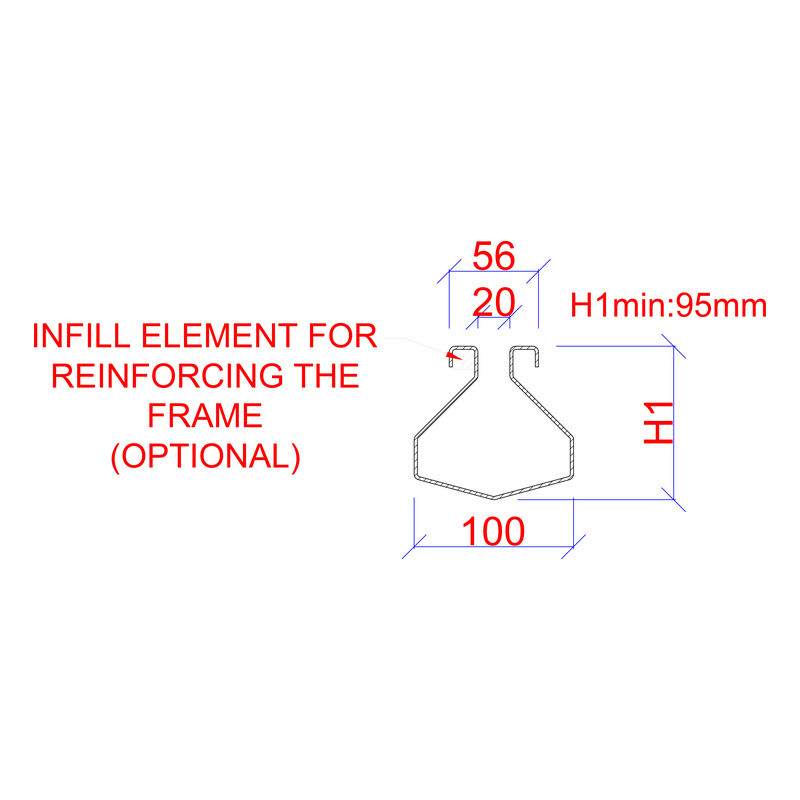

Så är profilen byggd
Profilen är 56 mm bred över spalten och 100 mm bred i rännans botten. Spalten är 20 mm.
Justerbara fötter och förankring i betongen
Rännan har justerbara fötter och förankringsband på båda sidor, med 500 mm inbördes avstånd. Fötterna gör att rännan kan höjdjusteras exakt mot färdigt golv innan gjutningen, och förankringsbanden låser fast den i betongen så att den sitter kvar när trafiken går över.

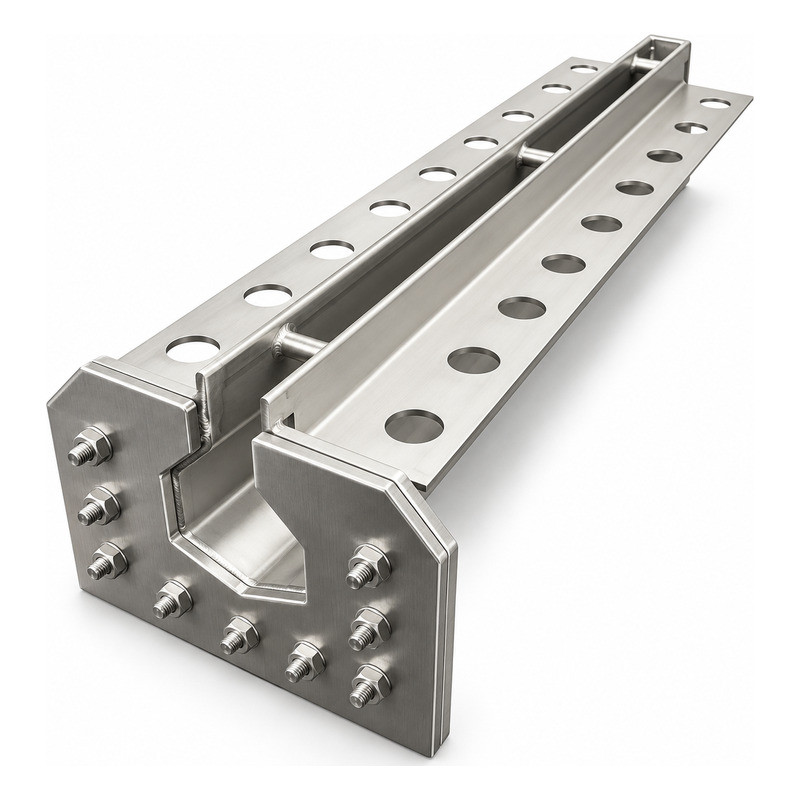

Fläns, packning och skruvförband
Rännan är tillverkad i 2,0 mm plåt och har en fläns på 35 mm med packning. Flänsen skruvas ihop med bult och mutter i rostfritt 18/8 Cr/Ni (AISI 304). Modulerna skarvas på samma sätt, vilket ger täta skarvar utan svetsning på plats.
Tillval
- AISI 316 – hela rännsystemet kan tillverkas i AISI 316 på begäran.
- Fyllnadsprofil i PVC eller rostfritt stål – förenklar monteringen och förstärker överprofilens bärförmåga.
Specifikation
- Modell: TMP-OAG-OYG
- Spaltöppning: 20 mm
- Rännbredd i botten: 100 mm
- Bredd över profilen: 56 mm
- Djup: 95–200 mm
- Längd: efter beställning – upp till 18 000 mm vid 0,6 % fall
- Fall: 0,6 % mot brunnen som standard
- Plåttjocklek: 2,0 mm
- Fläns: 35 mm, med packning, bult och mutter i 18/8 Cr/Ni (AISI 304)
- Fötter och förankringsband: justerbara, båda sidor, c/c 500 mm
- Brunn: mittplacerad, med vattenlås och silkorg i rostfritt stål
- Material: rostfritt stål AISI 304, betat och passiverat. AISI 316 på begäran
- Belastning: tung last
Skicka ritning eller en skiss på utrymmet så återkommer vi med förslag och pris.
Vi hjälper er att ta fram förslag, dimensionering och pris för just ert projekt – och kommer gärna ut på platsbesök för att hitta bästa lösningen.
