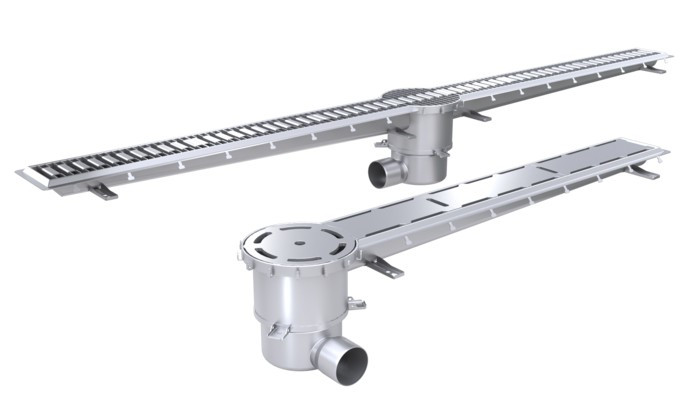

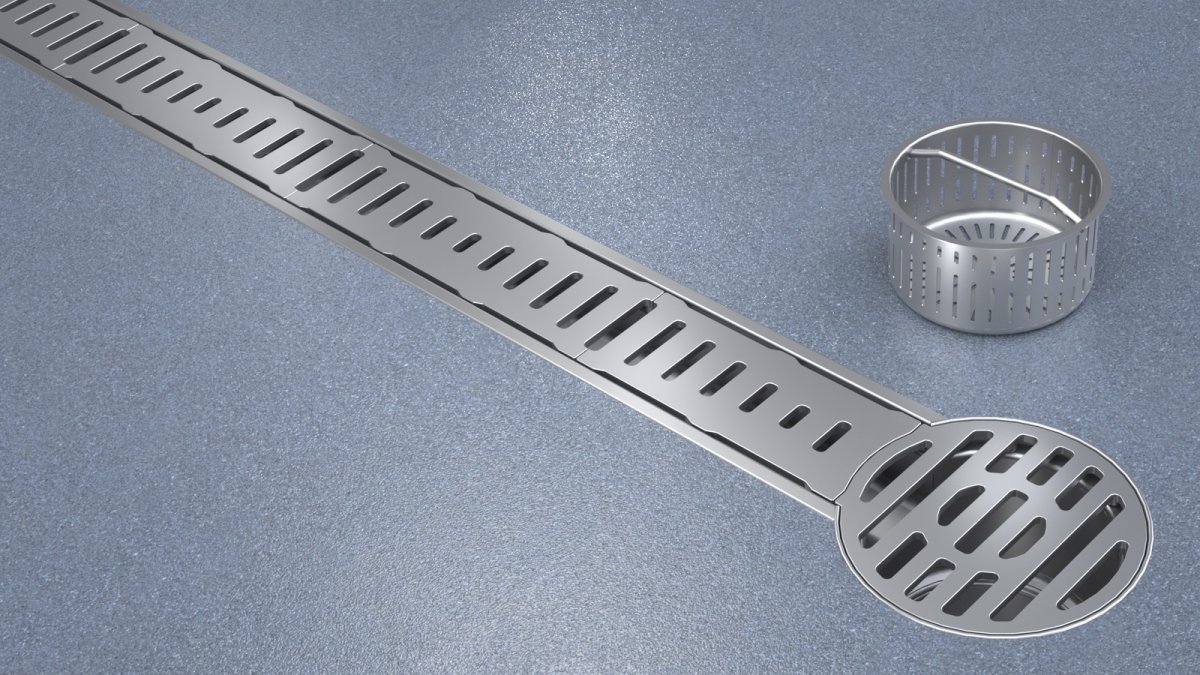

Robust rostfri golvränna bredd 150 mm för livsmedelsindustrimiljöer med höga hygienkrav och stora flöden. Spaltlock och lamellgaller är helsvetsade och skarvfria. För längder över 3000 mm, se FURO177 Modul. FURO clean™ är Furhoffs mest hygieniska serie, utvecklad enligt EHEDG:s riktlinjer och anpassad till internationella standarder som ISO 14644 och GMP. Produkterna är helsvetsade och skarvfria, fullständigt inspektionsbara och utformade med mjuka radier och släta ytor som minimerar bakterieansamling.
Måttanpassad produkt som tillverkas efter beställning. Vi hjälper gärna till att ta fram förslag och pris anpassat efter ert projekt – kontakta oss på 031-790 35 90 eller info@rostfriabrunnar.se.
Bredd (mm):
150

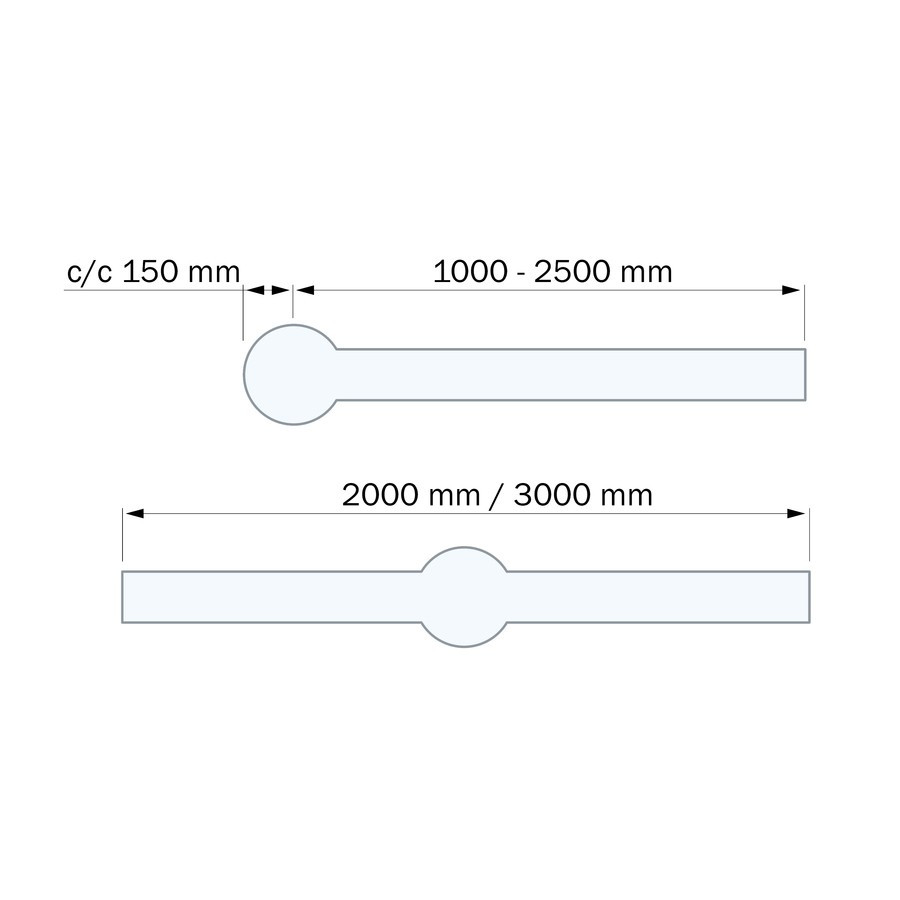

Längd (mm):
1000–3000, i steg om 500
Stålkvalitet:
EN 1.4404 Syrafast Rostfritt stål
Golvtyp:
Klinker K3, massagolv, stålslipat betonggolv eller polyuretancement
Utloppsriktning:
Sidoutlopp Ø75/Ø110 mm eller bottenutlopp Ø75/Ø110/Ø160 mm
Flödeskapacitet (l/s):
4,7 (S75), 5,6 (S110), > 5,6 vid bottenutlopp
Överdelsdjup (D):
278 mm för silkorg 5 liter eller 198 mm för silkorg 1,2 liter
Totalhöjd (H):
410 mm respektive 330 mm
Rännans djup (RD):
120 mm
Fall mot utlopp:
Minst 1,5 %
Belastningsklass:
R50 – max 5000 kg (33 kN) eller M125 – max 12500 kg (85 kN), provad enligt SS-EN 1253-1
Vattenlås:
Robust och urtagbart, ingår som standard (219VH2)
Silkorg:
Stor och slitstark, 1,2 eller 5 liter
Byggmått:
S1 = 411 mm · F1 = 348 mm · S2 = Ø388 mm · F2 = Ø360 mm
Standarder:
EHEDG, ISO 14644 och GMP
AMA-kod:
PRD.2
BVB-ID:
205114

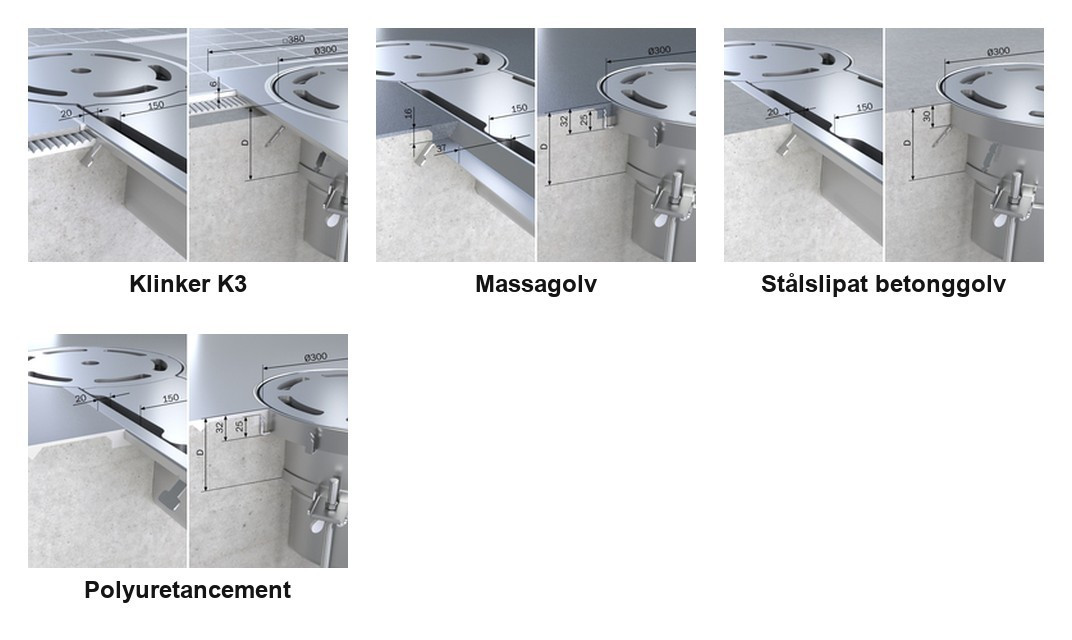

Produkten levereras anpassad efter golvtyp. Golvtypen avgör flänsutförandet och hur tätskiktet ansluts.
Klinker K3
Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen | Massagolv
Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa |
Stålslipat betonggolv
Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen | Polyuretancement
Golvmaterial: Polyuretancement
Tätskikt: Polyuretancement
Tätskiktsanslutning: Ursparing för polyuretan |

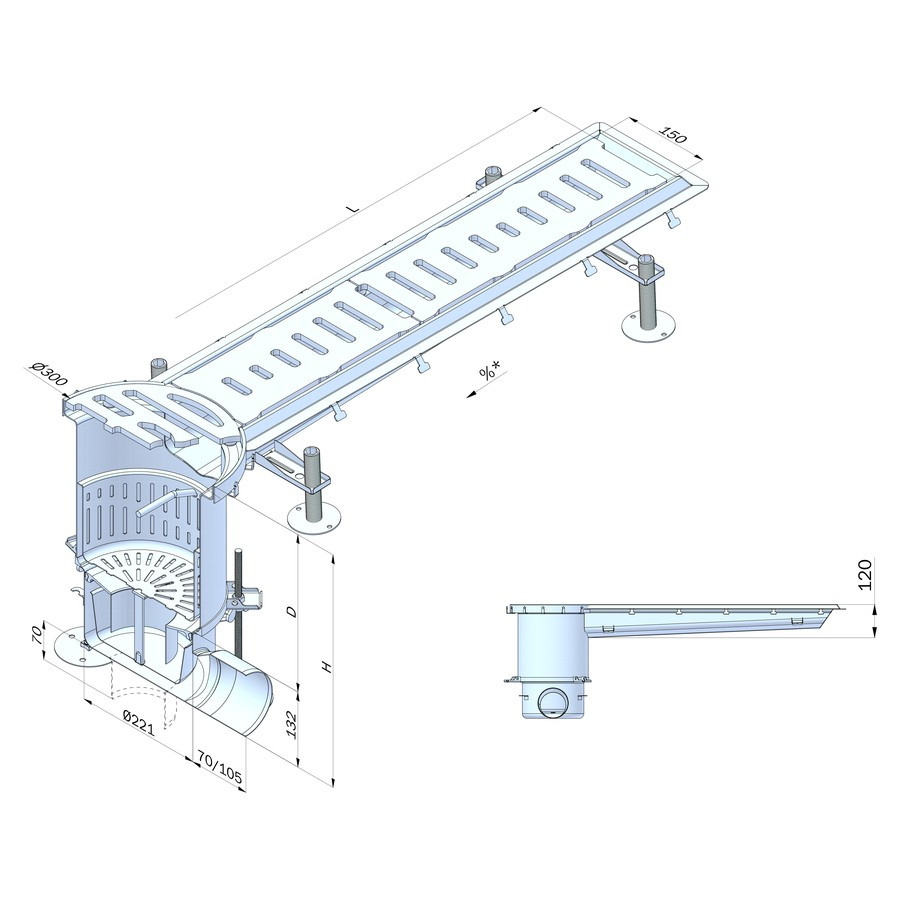

Överdelsdjup (D): 278 mm för silkorg 5 liter eller 198 mm för silkorg 1,2 liter
Totalhöjd (H): 410 mm respektive 330 mm
Rännans djup (RD): 120 mm
Fall mot utlopp: Minst 1,5 %

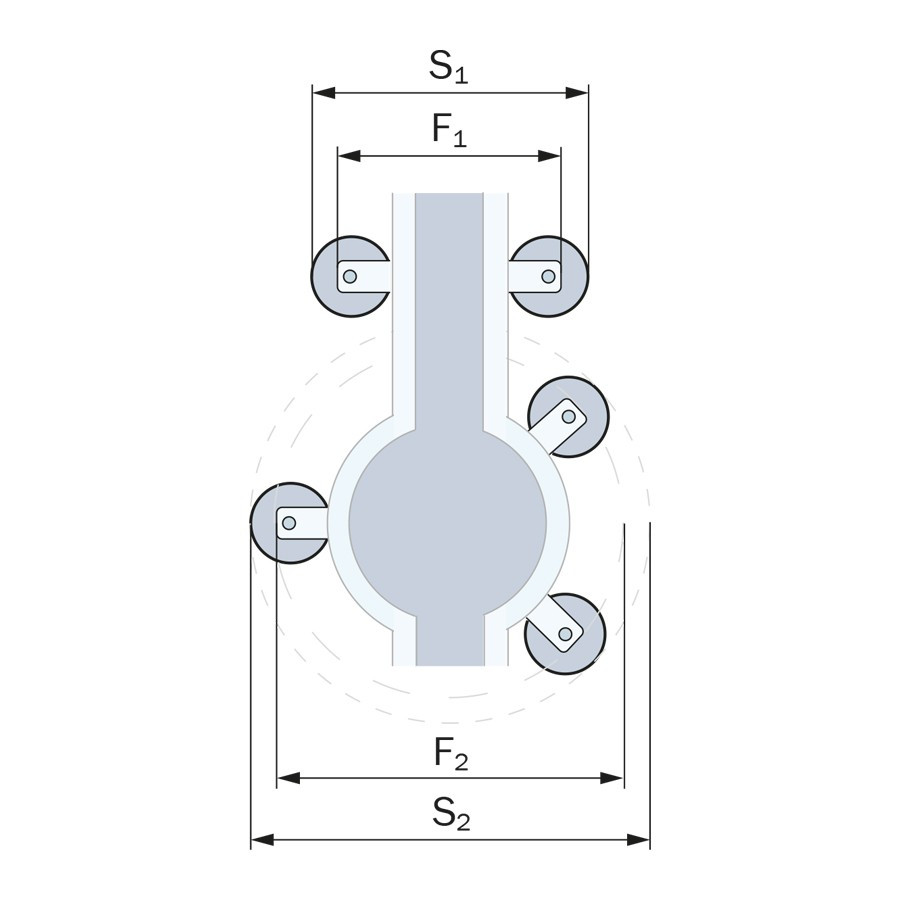

Byggmått: S1 = 411 mm · F1 = 348 mm · S2 = Ø388 mm · F2 = Ø360 mm
Utloppsriktning: Sidoutlopp Ø75/Ø110 mm eller bottenutlopp Ø75/Ø110/Ø160 mm
Flödeskapacitet (l/s): 4,7 (S75), 5,6 (S110), > 5,6 vid bottenutlopp

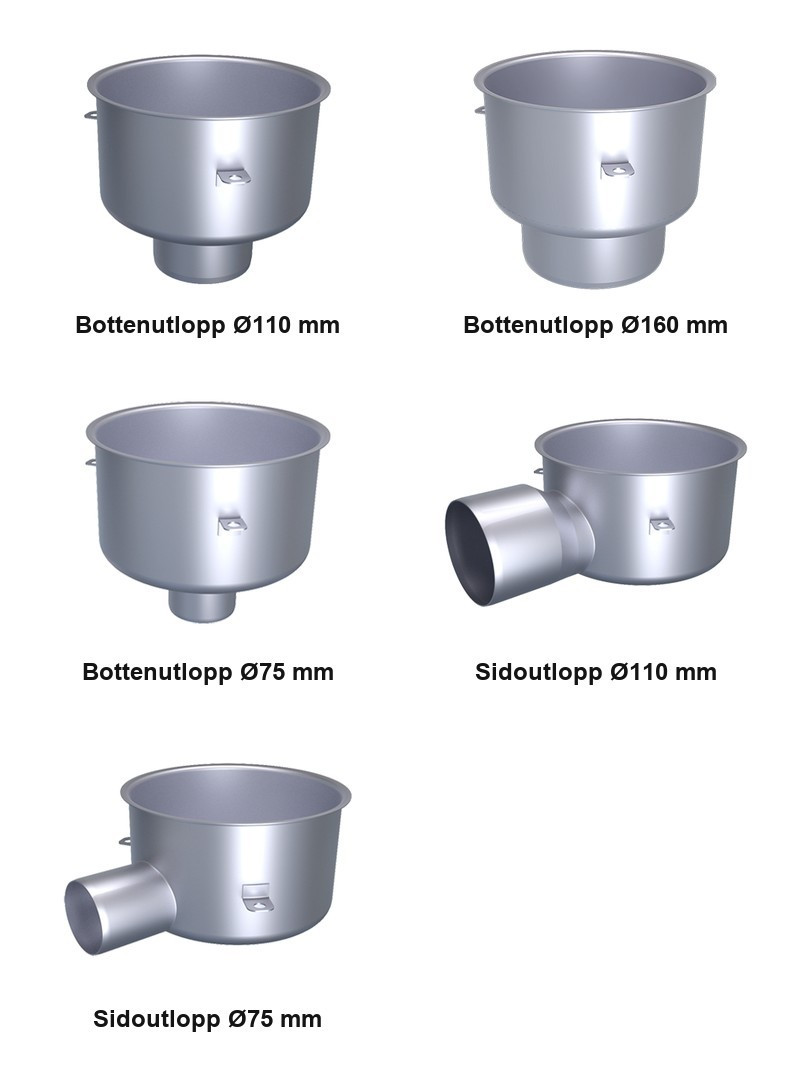

Sidoutlopp Ø75 mm – kapacitet 4,7 l/s
Sidoutlopp Ø110 mm – kapacitet 5,6 l/s
Bottenutlopp Ø75 mm – kapacitet > 5,6 l/s
Bottenutlopp Ø110 mm – kapacitet > 5,6 l/s
Bottenutlopp Ø160 mm – kapacitet > 5,6 l/s
Vattenlås som passar produkten. Det som ingår som standard är markerat i listan.

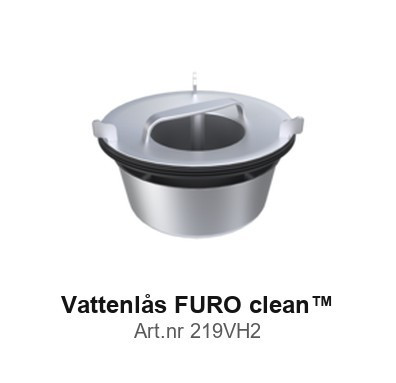

- Vattenlås FURO clean™ – Art.nr 219VH2. Robust vattenlås som enkelt tas ut och rengörs. Ingår som standard.

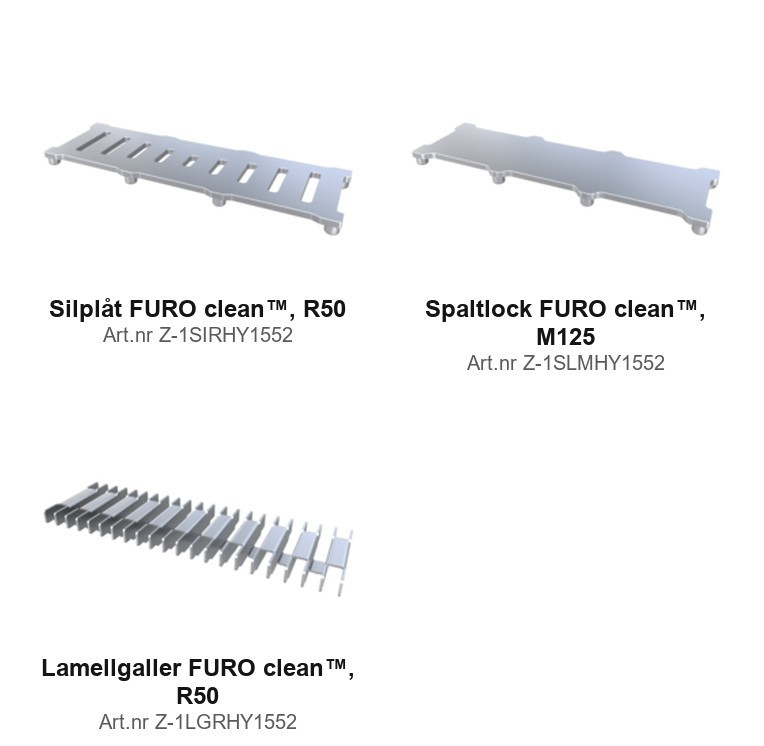

Galler, silplåtar och lock som kan väljas till produkten.
- Silplåt FURO clean™, R50 – Art.nr Z-1SIRHY1552. Helsvetsad, skarvfri silplåt som är enkelt att rengöra. Belastningsklass: R50 Maxlast: 5000 kg
- Spaltlock FURO clean™, M125 – Art.nr Z-1SLMHY1552. Helsvetsat och skarvfritt spaltlock som är enkelt att rengöra. Belastningsklass: M125 Maxlast: 12500 kg
- Lamellgaller FURO clean™, R50 – Art.nr Z-1LGRHY1552. Helsvetsat, skarvfritt lamellgaller som är enkelt att rengöra. Belastningsklass: R50 Maxlast: 5000 kg

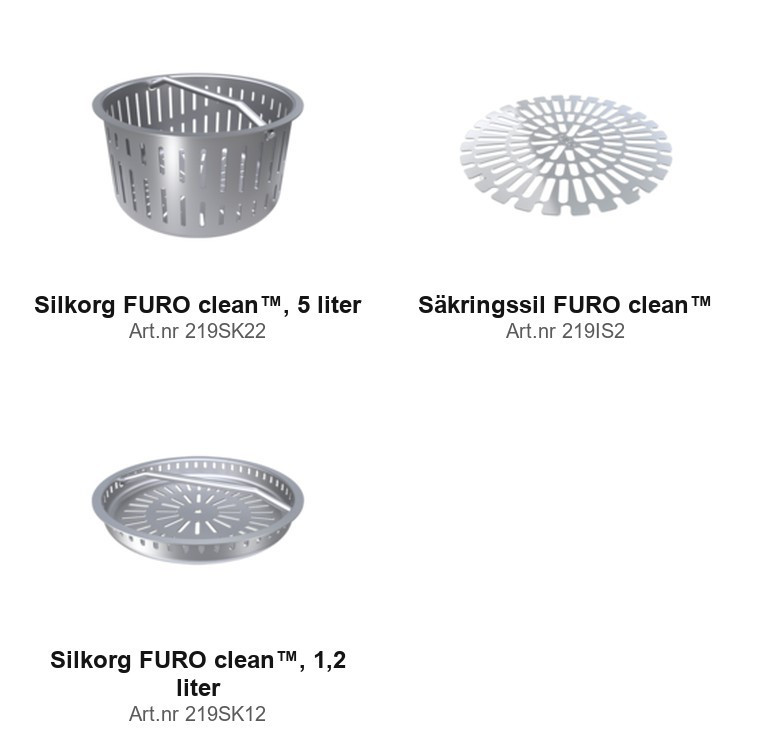

Tillbehör som kan beställas till produkten.
- Silkorg FURO clean™, 5 liter – Art.nr 219SK22. Robust och lättstädad silkorg som förenklar underhållet. Volym: 5,0 l Kapacitet: 5,4 l/s (S 110) eller 4,7 l/s (S 75)
- Säkringssil FURO clean™ – Art.nr 219IS2. Silen förhindrar att industrirester spolas direkt ner i brunnen. Endast för bottenutlopp.
- Silkorg FURO clean™, 1,2 liter – Art.nr 219SK12. Robust och lättstädad mindre silkorg som förenklar underhåll. Volym: 1,2 l

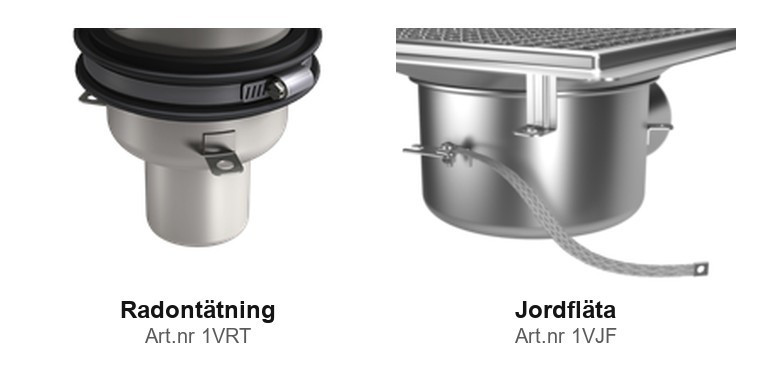

Tilläggsdetaljer och anpassningar som beställs tillsammans med produkten.
- Radontätning – Art.nr 1VRT. Fabriksmonterad radon- och vattentätning.
- Jordfläta – Art.nr 1VJF. Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

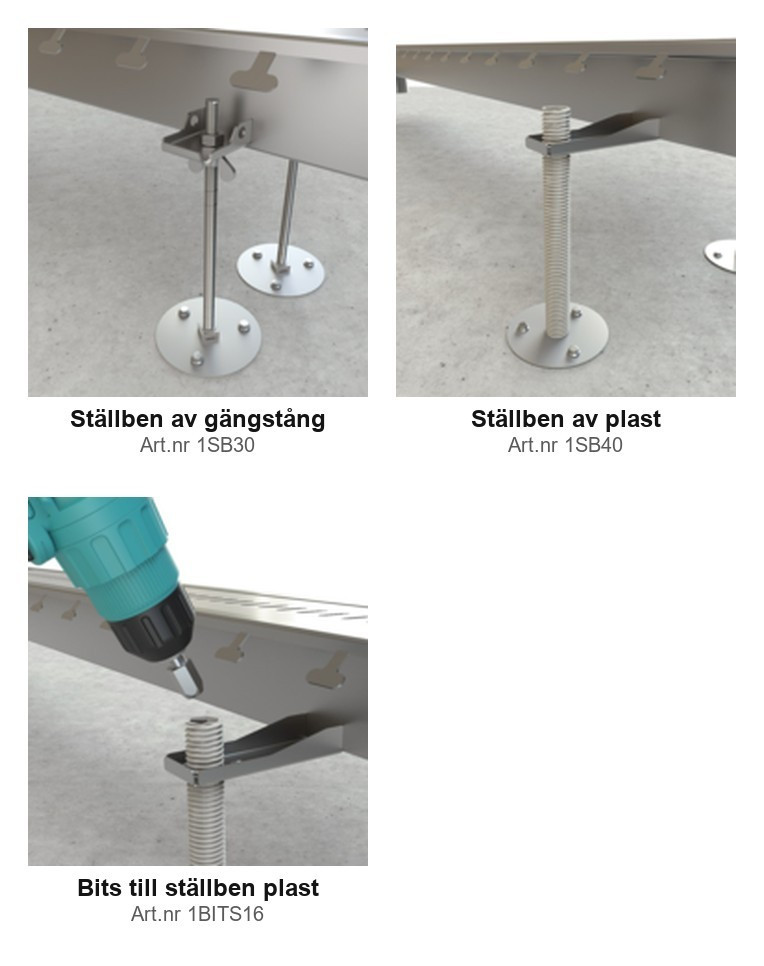

Tillbehör som underlättar montering och höjdjustering.
- Ställben av gängstång – Art.nr 1SB30. Ställben av M10 gängstång. Justering med vingmutter. Höjd: 300 mm. Fotens diameter: 100 mm.
- Ställben av plast – Art.nr 1SB40. Ställben som möjliggör enkel justering ovanifrån. Höjd: 300 mm Fotens diameter: 100 mm. Används tillsammans med Bits till ställben.
- Bits till ställben plast – Art.nr 1BITS16. För enkel höjdjustering av Ställben av plast.
