FURO clean™ hygienränna FURO177 Modul

Name: FURO clean™ hygienränna FURO177 Modul
Brand: Furhoffs
SKU: 177MLD3

Artikelnummer:

177MLD3

Golvtyp:

Furhoffs

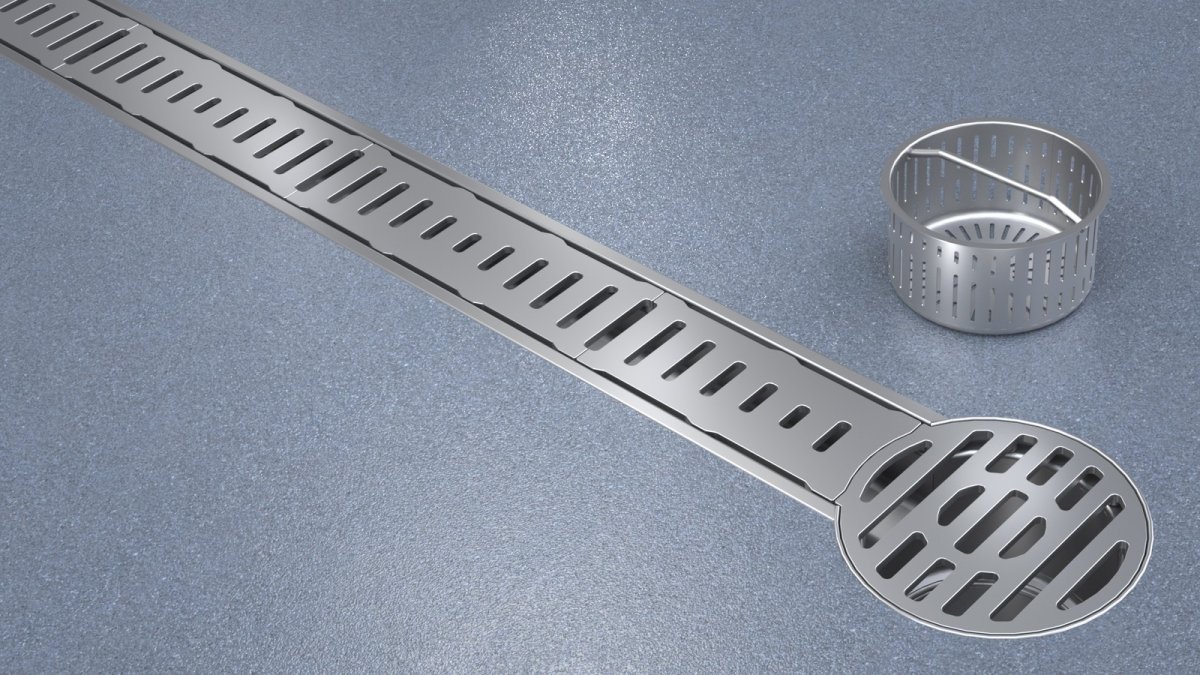

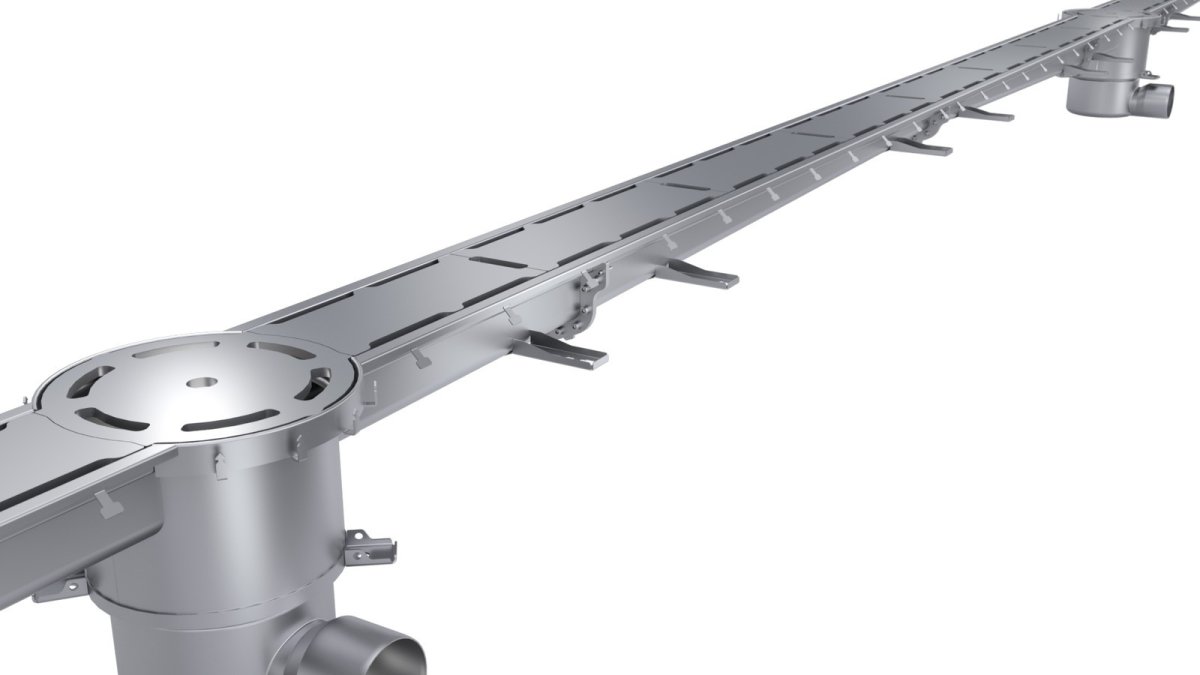

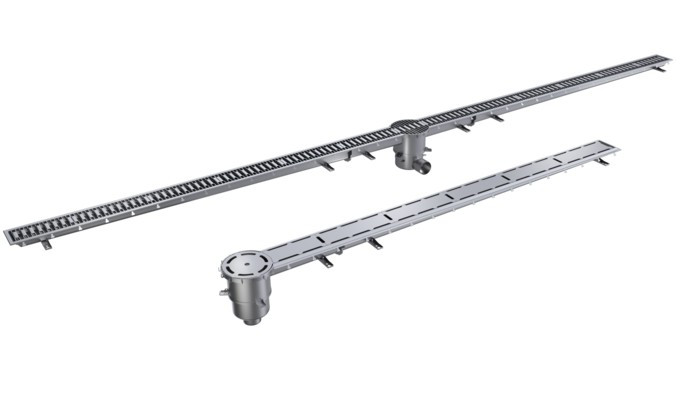

Modulbyggd rostfri golvränna bredd 150 mm för livsmedelsindustrimiljöer med höga hygienkrav och stora flöden. Med skarvfläns kan rännan byggas i längder upp till 21000 mm, vilket gör den lämplig för större anläggningar med sammanhängande ytor. För ränna utan skarvfläns, se FURO177. FURO clean™ är Furhoffs mest hygieniska serie, utvecklad enligt EHEDG:s riktlinjer och anpassad till internationella standarder som ISO 14644 och GMP. Produkterna är helsvetsade och skarvfria, fullständigt inspektionsbara och utformade med mjuka radier och släta ytor som minimerar bakterieansamling.

Måttanpassad produkt som tillverkas efter beställning. Vi hjälper gärna till att ta fram förslag och pris anpassat efter ert projekt – kontakta oss på 031-790 35 90 eller info@rostfriabrunnar.se.

Bredd (mm):

150

Längd (mm):

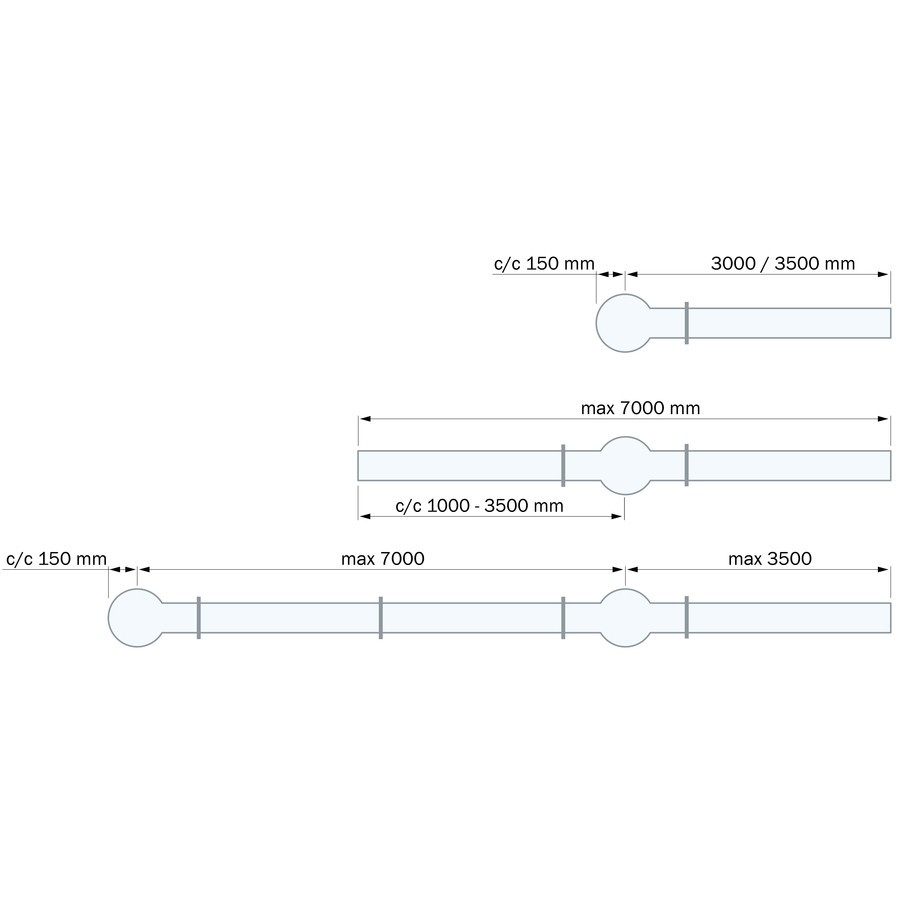

1000–21000, i steg om 500

Skarv:

Skarvfläns – noggrant utformad för att minimera påverkan på hygiennivån

Stålkvalitet:

EN 1.4404 Syrafast Rostfritt stål

Golvtyp:

Klinker K3, massagolv, stålslipat betonggolv eller polyuretancement

Utloppsriktning:

Sidoutlopp Ø75/Ø110 mm eller bottenutlopp Ø75/Ø110/Ø160 mm

Flödeskapacitet (l/s):

4,7 (S75), 5,6 (S110), > 5,6 vid bottenutlopp

Överdelsdjup (D):

278 mm för silkorg 5 liter eller 198 mm för silkorg 1,2 liter

Totalhöjd (H):

410 mm respektive 330 mm

Rännans djup (RD):

120 mm

Fall mot utlopp:

Minst 1,0 %. Vid 4000 mm mellan utloppsdelar blir fallet 1,9 %.

Belastningsklass:

R50 – max 5000 kg (33 kN) eller M125 – max 12500 kg (85 kN), provad enligt SS-EN 1253-1

Vattenlås:

Robust och urtagbart, ingår som standard (219VH2)

Silkorg:

Stor och slitstark, 1,2 eller 5 liter

Byggmått:

S1 = 411 mm · F1 = 348 mm · S2 = Ø388 mm · F2 = Ø360 mm

Standarder:

EHEDG, ISO 14644 och GMP

AMA-kod:

PRD.2

BVB-ID:

205114

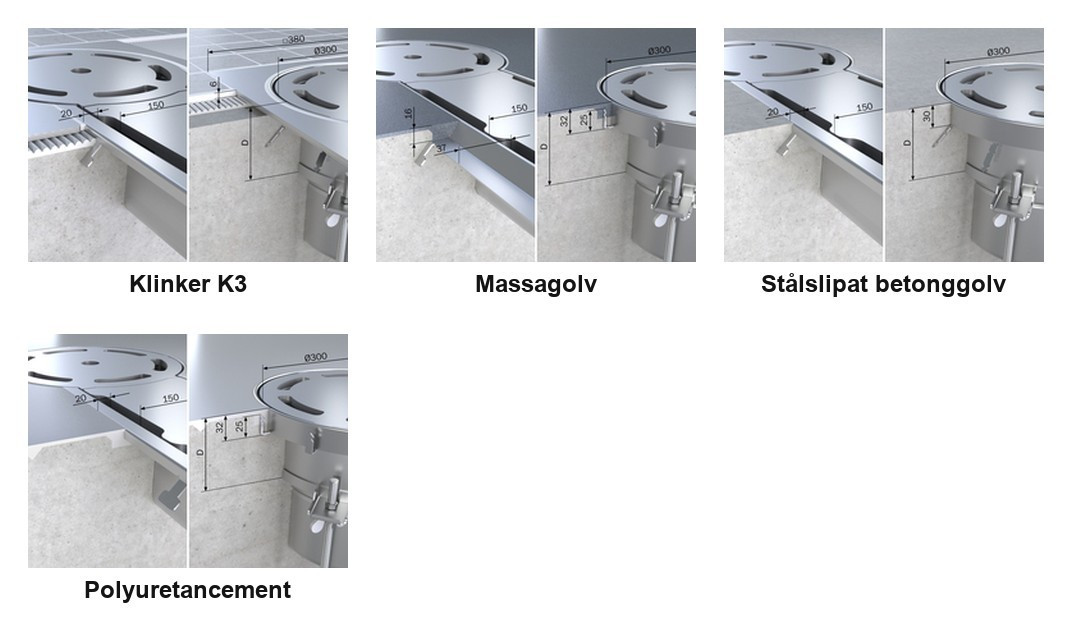

Produkten levereras anpassad efter golvtyp. Golvtypen avgör flänsutförandet och hur tätskiktet ansluts.

Klinker K3 Golvmaterial: Klinker i fästmassa Tätskikt: Golv utan tätskikt Tätskiktsanslutning: Ingen	Massagolv Golvmaterial: Massagolv Tätskikt: Epoxy- eller akrylmassa Tätskiktsanslutning: Massafläns med ursparing för massa
Stålslipat betonggolv Golvmaterial: Betong Tätskikt: Golv utan tätskikt Tätskiktsanslutning: Ingen	Polyuretancement Golvmaterial: Polyuretancement Tätskikt: Polyuretancement Tätskiktsanslutning: Ursparing för polyuretan

Golvtyper

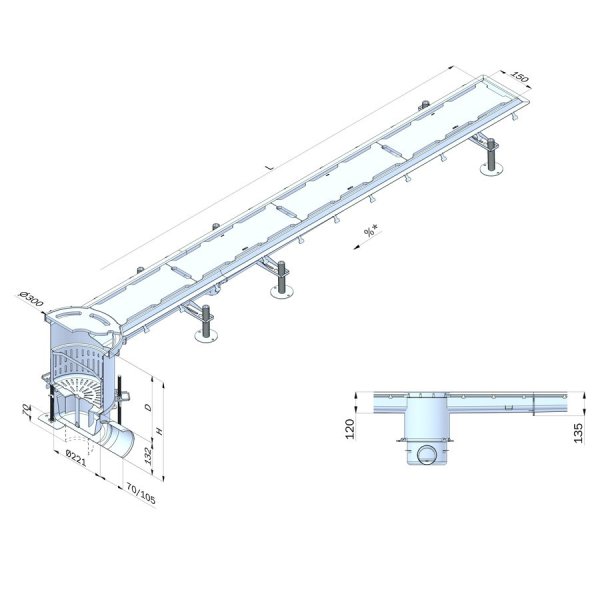

Överdelsdjup (D): 278 mm för silkorg 5 liter eller 198 mm för silkorg 1,2 liter

Totalhöjd (H): 410 mm respektive 330 mm

Rännans djup (RD): 120 mm

Fall mot utlopp: Minst 1,0 %. Vid 4000 mm mellan utloppsdelar blir fallet 1,9 %.

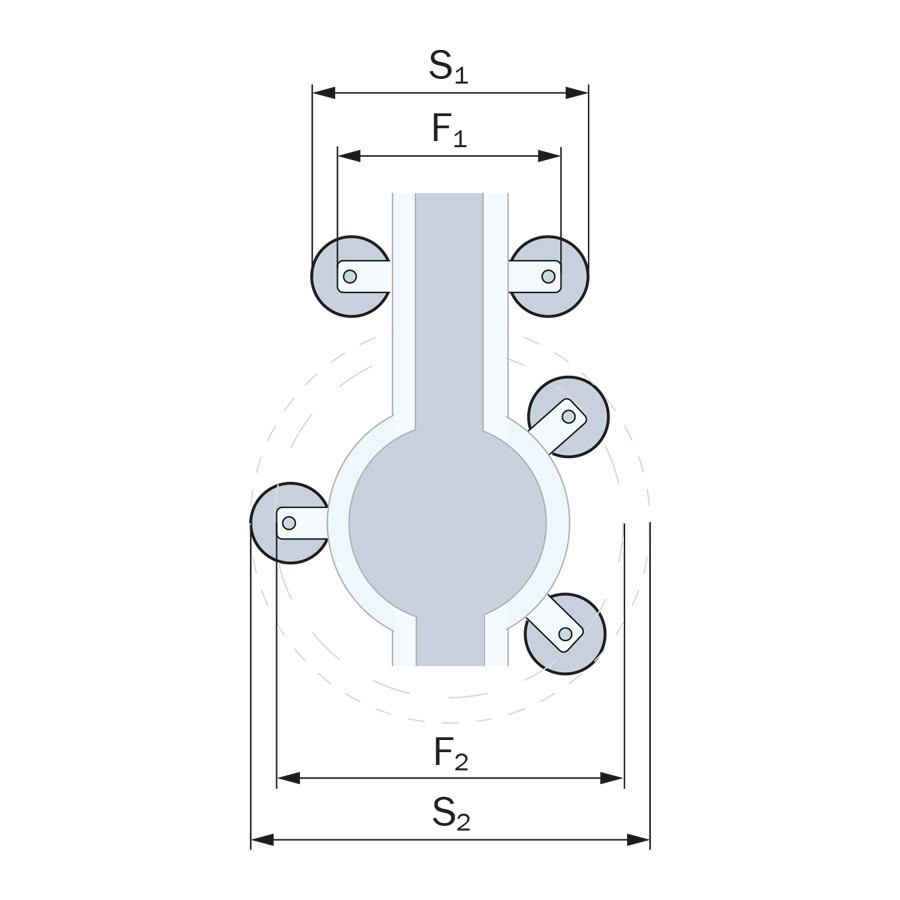

Byggmått: S1 = 411 mm · F1 = 348 mm · S2 = Ø388 mm · F2 = Ø360 mm

Måttskisser

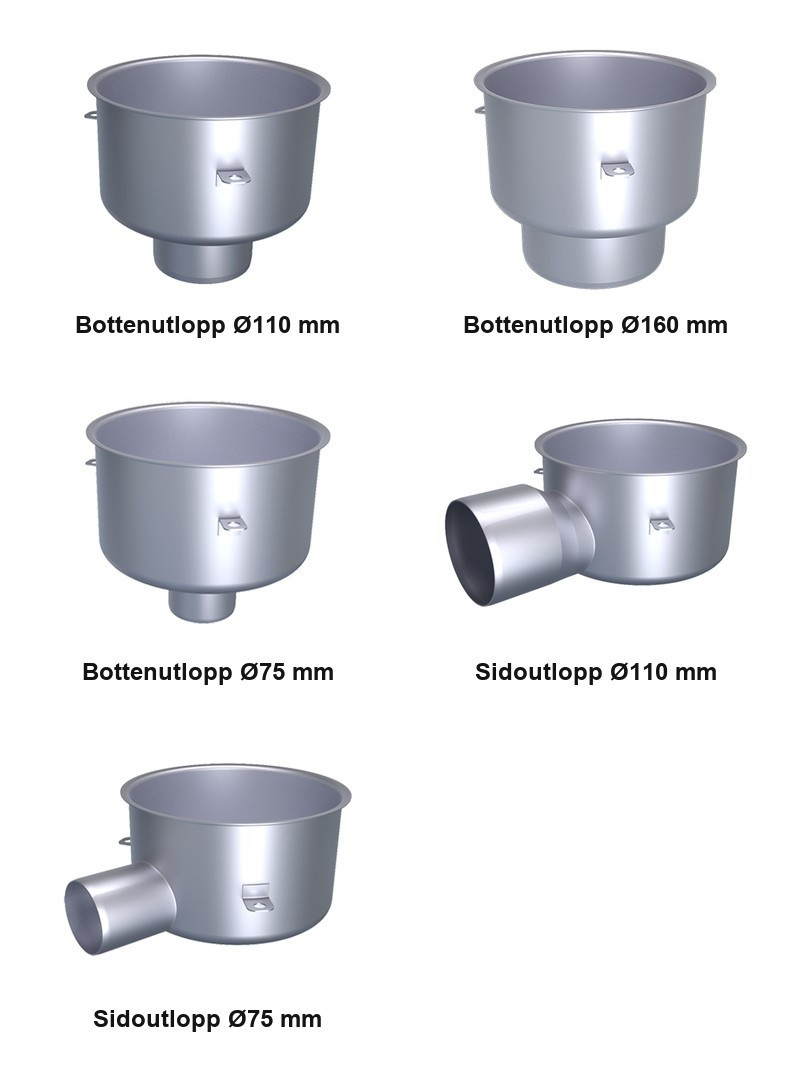

Utloppsriktning: Sidoutlopp Ø75/Ø110 mm eller bottenutlopp Ø75/Ø110/Ø160 mm

Flödeskapacitet (l/s): 4,7 (S75), 5,6 (S110), > 5,6 vid bottenutlopp

Sidoutlopp Ø75 mm – kapacitet 4,7 l/s

Sidoutlopp Ø110 mm – kapacitet 5,6 l/s

Bottenutlopp Ø75 mm – kapacitet > 5,6 l/s

Bottenutlopp Ø110 mm – kapacitet > 5,6 l/s

Bottenutlopp Ø160 mm – kapacitet > 5,6 l/s

Utlopp och flödeskapacitet

Vattenlås som passar produkten. Det som ingår som standard är markerat i listan.

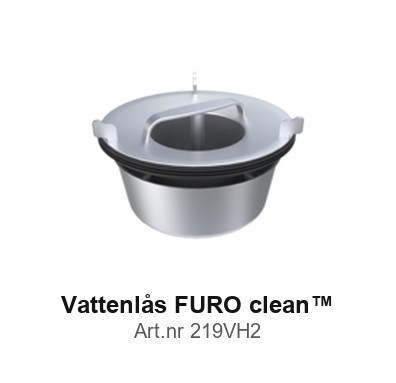

Vattenlås FURO clean™ – Art.nr 219VH2. Robust vattenlås som enkelt tas ut och rengörs. Ingår som standard.

Vattenlås

Galler, silplåtar och lock som kan väljas till produkten.

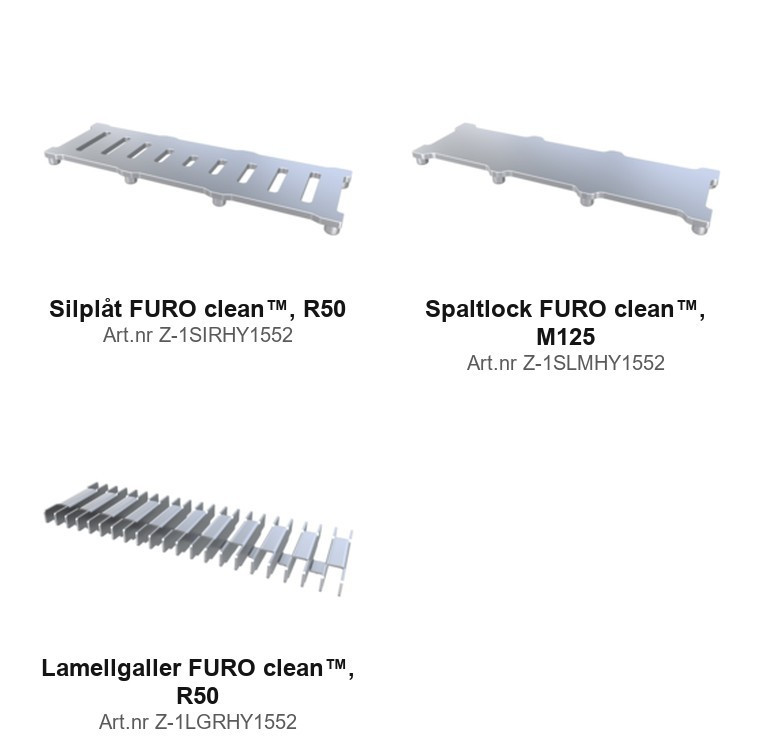

Silplåt FURO clean™, R50 – Art.nr Z-1SIRHY1552. Helsvetsad, skarvfri silplåt som är enkelt att rengöra. Belastningsklass: R50 Maxlast: 5000 kg
Spaltlock FURO clean™, M125 – Art.nr Z-1SLMHY1552. Helsvetsat och skarvfritt spaltlock som är enkelt att rengöra. Belastningsklass: M125 Maxlast: 12500 kg
Lamellgaller FURO clean™, R50 – Art.nr Z-1LGRHY1552. Helsvetsat, skarvfritt lamellgaller som är enkelt att rengöra. Belastningsklass: R50 Maxlast: 5000 kg

Galler och sil

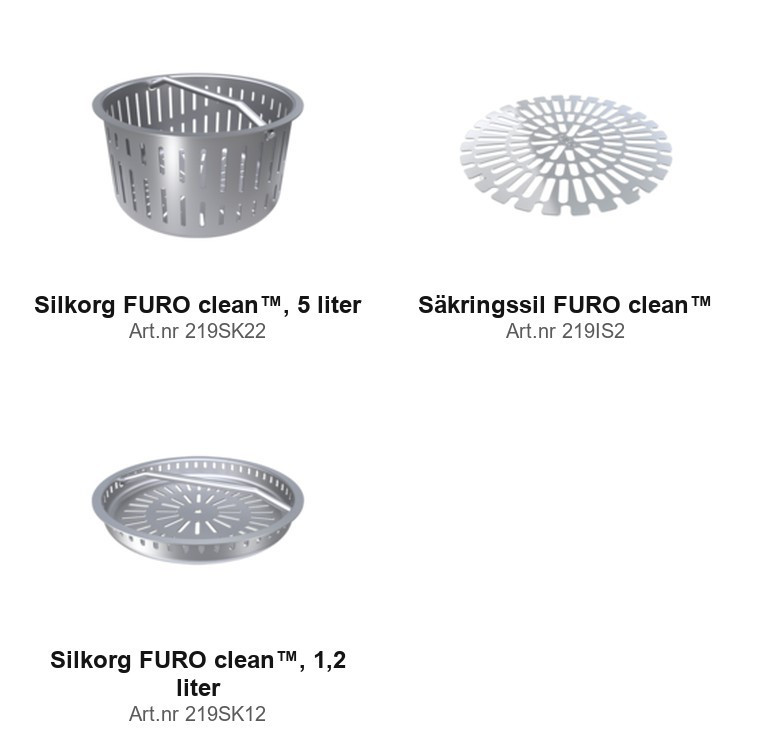

Tillbehör som kan beställas till produkten.

Silkorg FURO clean™, 5 liter – Art.nr 219SK22. Robust och lättstädad silkorg som förenklar underhållet. Volym: 5,0 l Kapacitet: 5,4 l/s (S 110) eller 4,7 l/s (S 75)
Säkringssil FURO clean™ – Art.nr 219IS2. Silen förhindrar att industrirester spolas direkt ner i brunnen. Endast för bottenutlopp.
Silkorg FURO clean™, 1,2 liter – Art.nr 219SK12. Robust och lättstädad mindre silkorg som förenklar underhåll. Volym: 1,2 l

Tillbehör

Tilläggsdetaljer och anpassningar som beställs tillsammans med produkten.

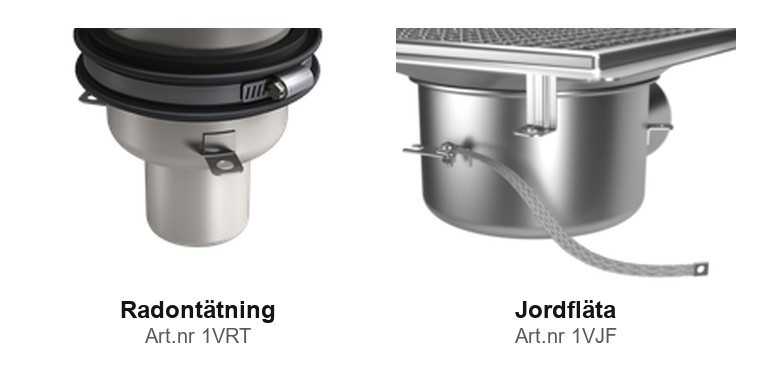

Radontätning – Art.nr 1VRT. Fabriksmonterad radon- och vattentätning.
Jordfläta – Art.nr 1VJF. Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

Tilläggsdetaljer

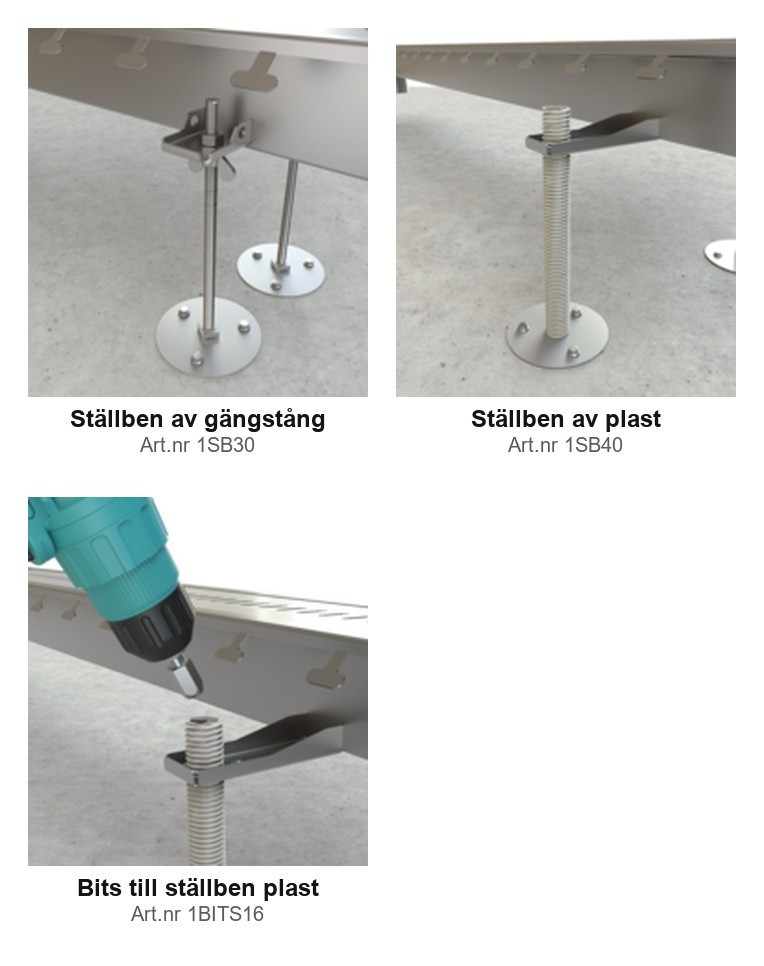

Tillbehör som underlättar montering och höjdjustering.

Ställben av gängstång – Art.nr 1SB30. Ställben av M10 gängstång. Justering med vingmutter. Höjd: 300 mm. Fotens diameter: 100 mm.
Ställben av plast – Art.nr 1SB40. Ställben som möjliggör enkel justering ovanifrån. Höjd: 300 mm Fotens diameter: 100 mm. Används tillsammans med Bits till ställben.
Bits till ställben plast – Art.nr 1BITS16. För enkel höjdjustering av Ställben av plast.

Installationstillbehör
