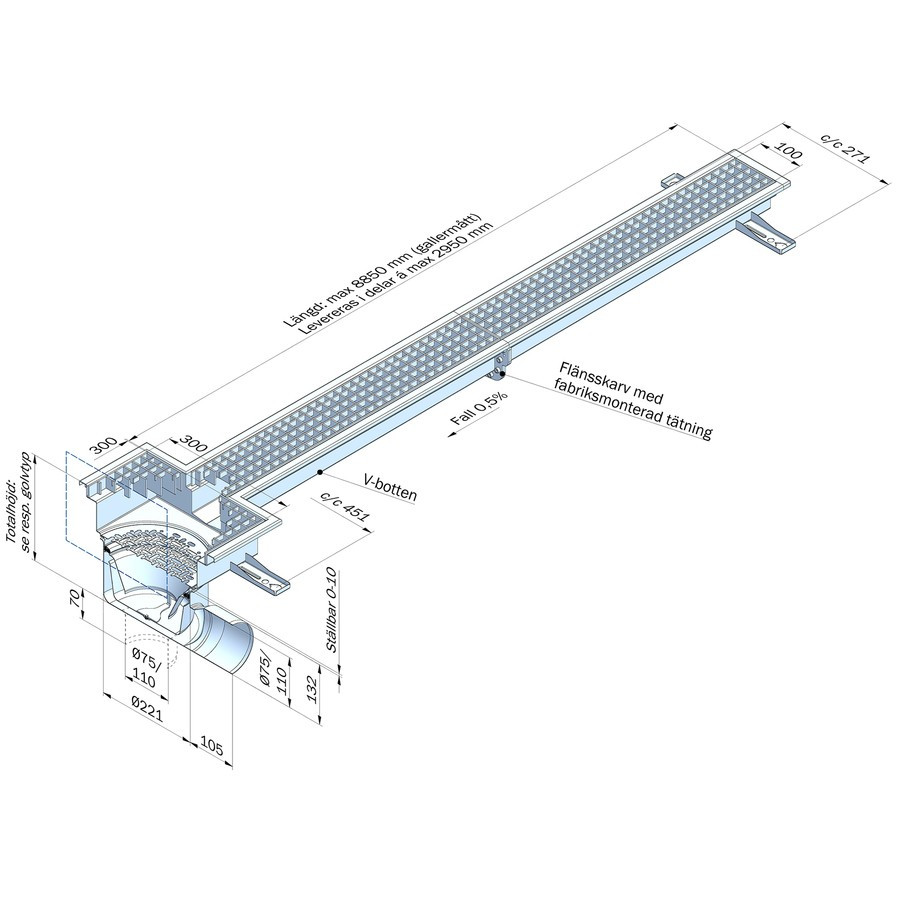

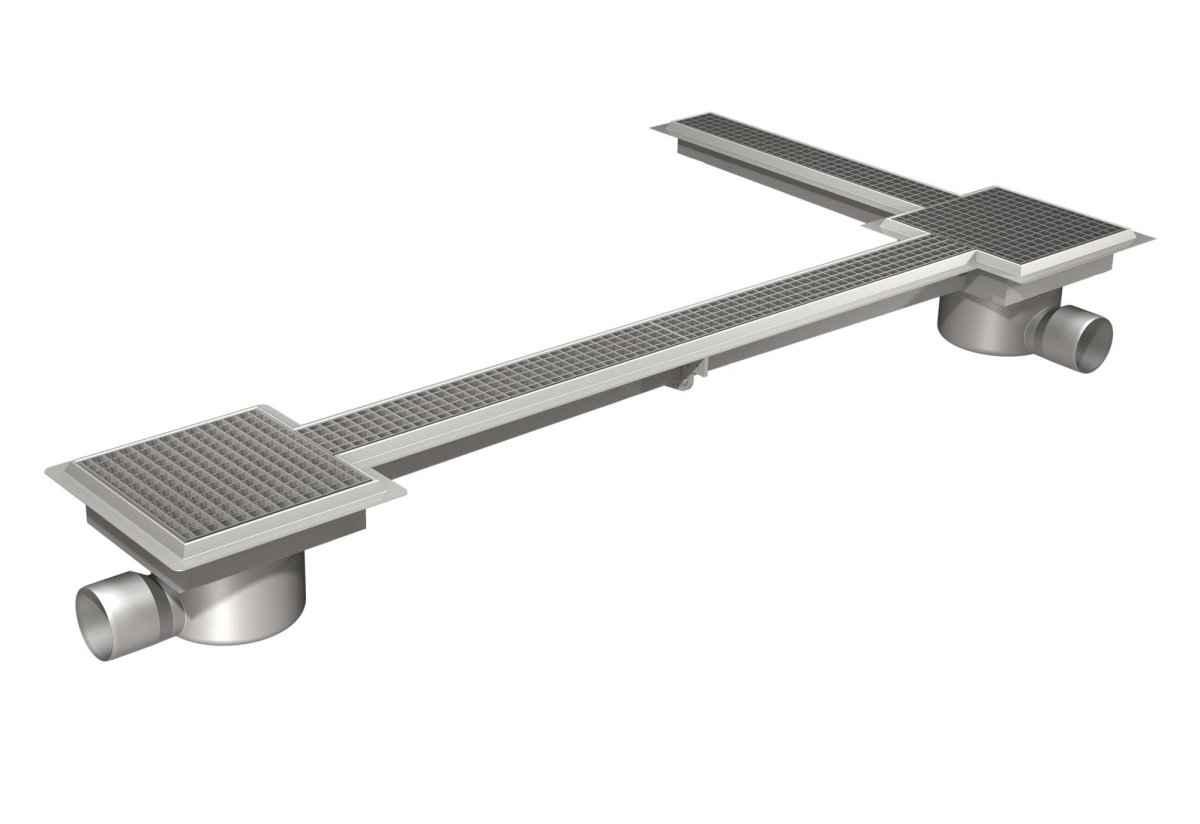

Kanalränna i rostfritt stål med bredd 100 mm för livsmedelsindustri och liknande miljöer med både lättare och tyngre belastningar. Kan byggas till valfri längd med täthetstestade flänsförband. Rännans botten är V-formad för att underlätta självrensning, och utloppsdelen har urtagbart vattenlås med handtag.
Måttanpassad produkt som tillverkas efter beställning. Vi hjälper gärna till att ta fram förslag och pris anpassat efter ert projekt – kontakta oss på 031-790 35 90 eller info@rostfriabrunnar.se.
Bredd (mm):
100

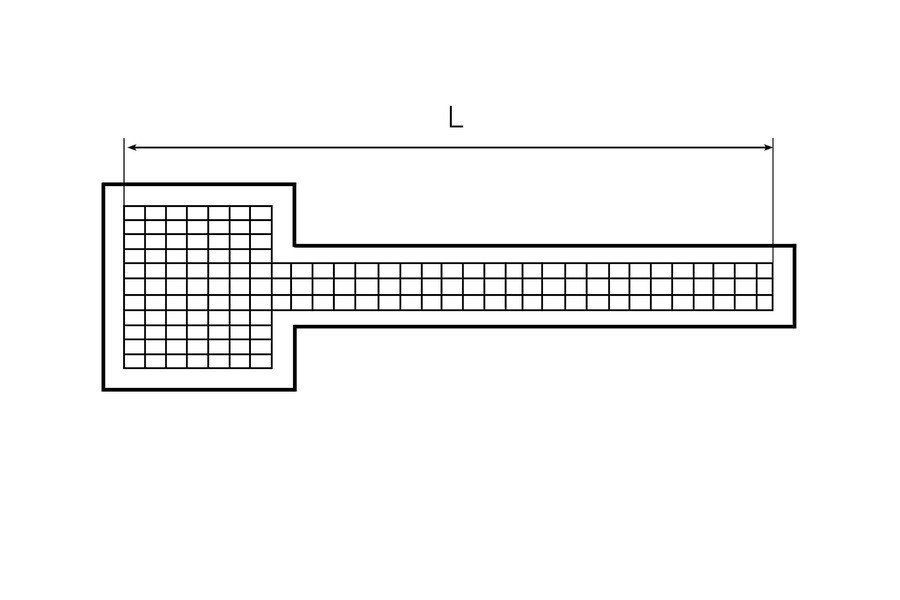

Längd:
Valfri – byggs med täthetstestade flänsförband
Modullängd (mm):
Max 2950
Stålkvalitet:
EN 1.4301 Rostfritt stål eller EN 1.4404 Syrafast Rostfritt stål
Golvtyp:
Klinkergolv, massagolv samt stålslipat betonggolv
Överdel:
Vridbar 360°, vinkelställbar och teleskopisk
Rännans botten:
V-formad för självrensning
Utloppsriktning:
Sidoutlopp eller bottenutlopp Ø75/Ø110 mm
Flödeskapacitet (l/s):
4,8 (6 vid bottenutlopp Ø110)
Vattenlås:
Urtagbart med handtag, ingår som standard (220VH12)
Överdelsöppning:
Rostfritt körbart rutgaller i delar om max 8 kg
Tätningar:
EPDM-gummi enligt EN 681-1 typ Wc

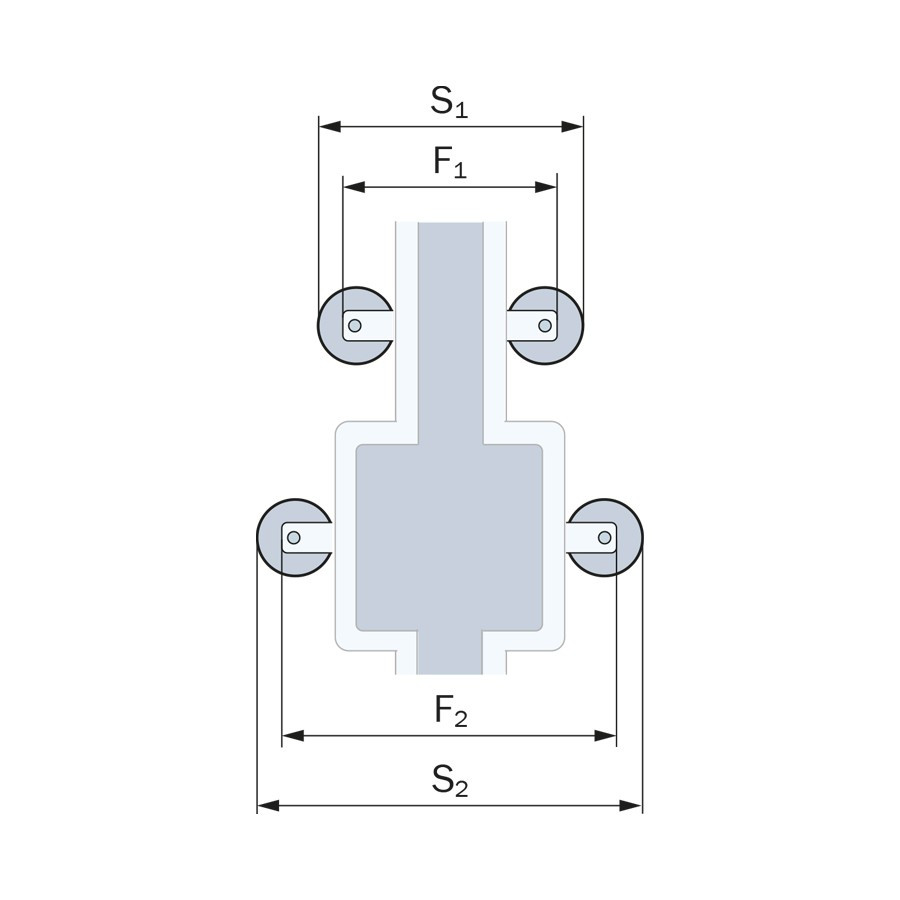

Byggmått:
S1 = 270 mm · F1 = 210 mm · S2 = 555 mm · F2 = 495 mm
Installation:
Ingjutning i betonggolv. Levereras täckt mot betongspill, med fästöron och ursparingslister vid massagolv.

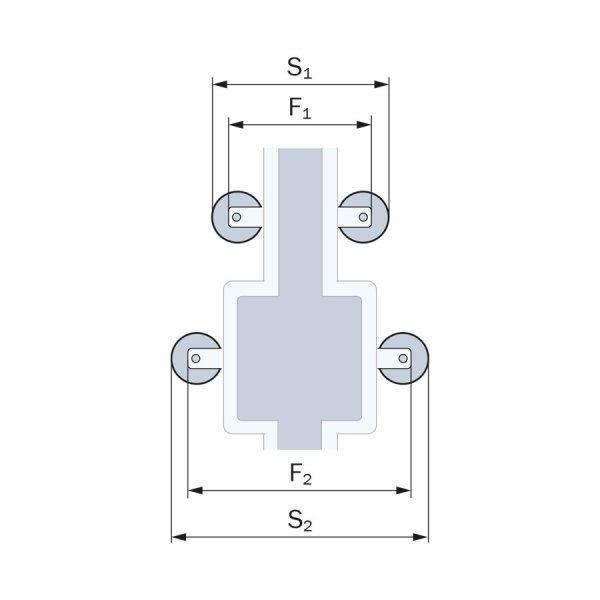

Byggmått: S1 = 270 mm · F1 = 210 mm · S2 = 555 mm · F2 = 495 mm
Utloppsriktning: Sidoutlopp eller bottenutlopp Ø75/Ø110 mm
Flödeskapacitet (l/s): 4,8 (6 vid bottenutlopp Ø110)

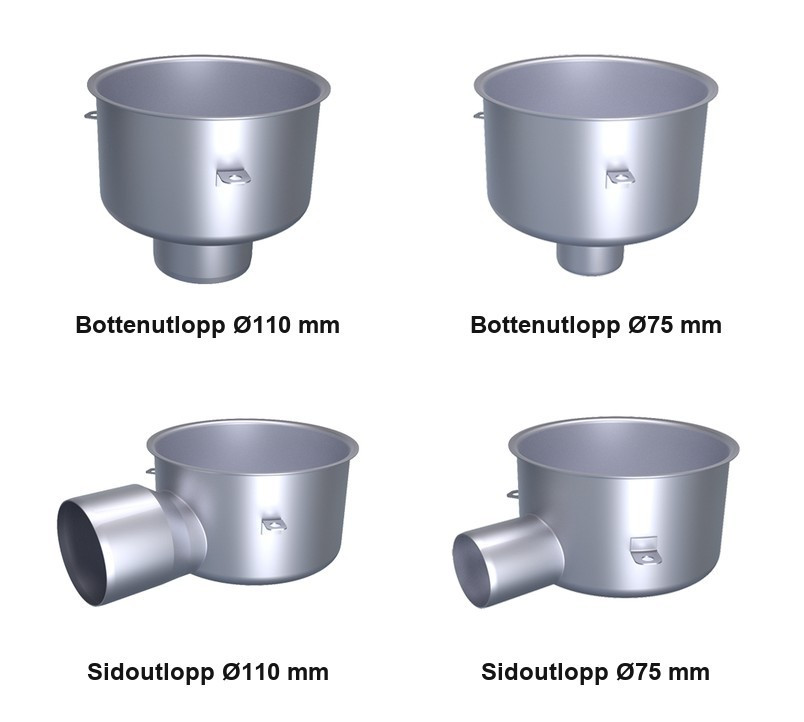

Sidoutlopp Ø75 mm – kapacitet 4,8 l/s
Sidoutlopp Ø110 mm – kapacitet 4,8 l/s
Bottenutlopp Ø75 mm – kapacitet 4,8 l/s
Bottenutlopp Ø110 mm – kapacitet 6 l/s

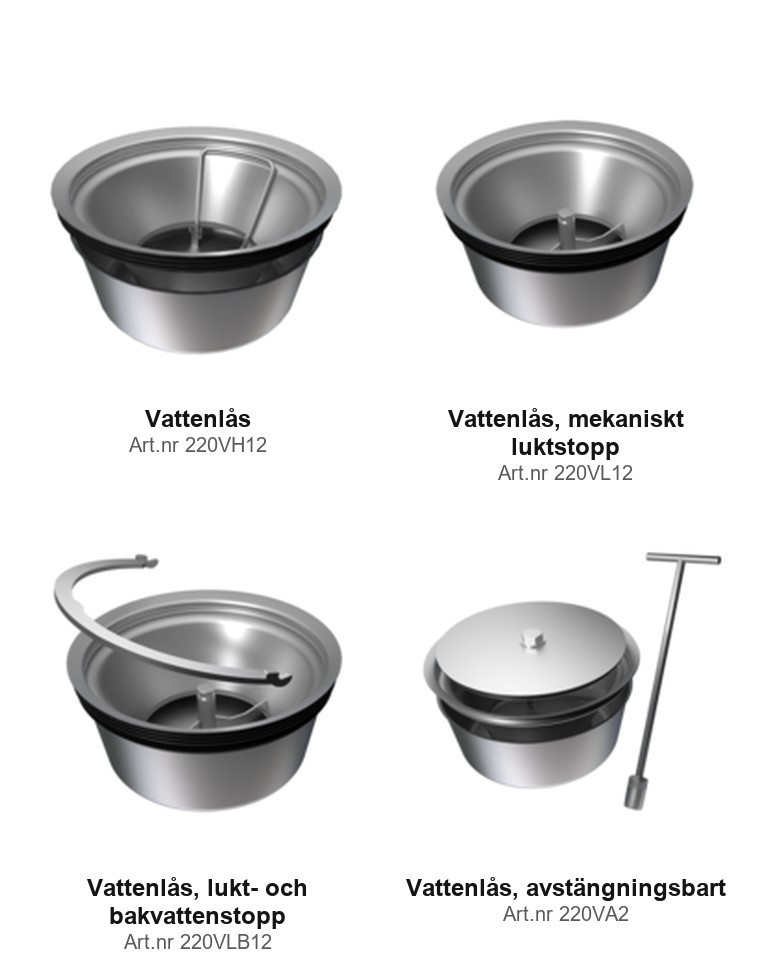

Vattenlås som passar produkten. Det som ingår som standard är markerat i listan.
- Vattenlås – Art.nr 220VH12. Ingår som standard. Kan eftermonteras.
- Vattenlås, mekaniskt luktstopp – Art.nr 220VL12. Vattenlås med mekaniskt luktstopp.
- Vattenlås, lukt- och bakvattenstopp – Art.nr 220VLB12. Vattenlås med mekaniskt lukt- och bakvattenstopp.
- Vattenlås, avstängningsbart – Art.nr 220VA2. Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

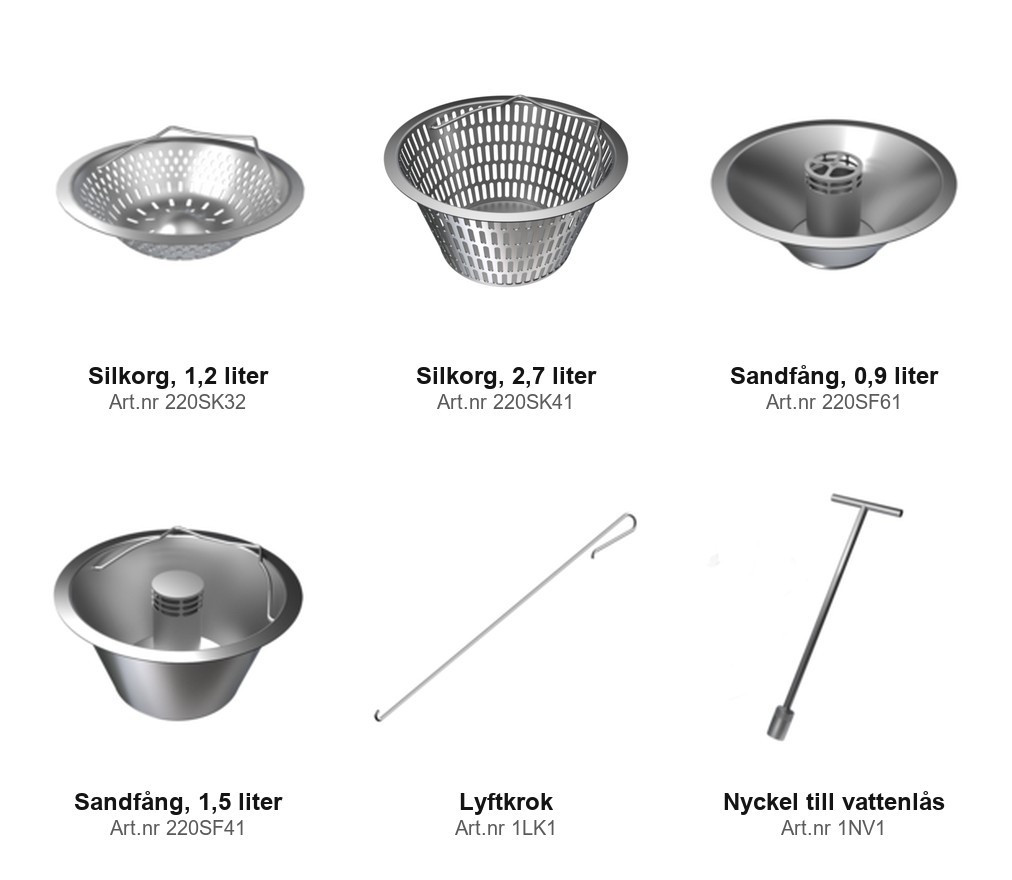

Tillbehör som kan beställas till produkten.
- Silkorg, 1,2 liter – Art.nr 220SK32. Volym: 1,2 l Kapacitet: 4,0 l/s
- Silkorg, 2,7 liter – Art.nr 220SK41. Silkorgen passar i spygatt och i brunn med påbyggnadsdel. Volym: 2,7 l Kapacitet: 4,0 l/s
- Sandfång, 0,9 liter – Art.nr 220SF61. Volym: 0,9 l Kapacitet: 1,5 l/s
- Sandfång, 1,5 liter – Art.nr 220SF41. Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande. Volym: 1,5 l Kapacitet: 1,5 l/s
- Lyftkrok – Art.nr 1LK1. Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.
- Nyckel till vattenlås – Art.nr 1NV1. Nyckel för vattenlås med avstängning.

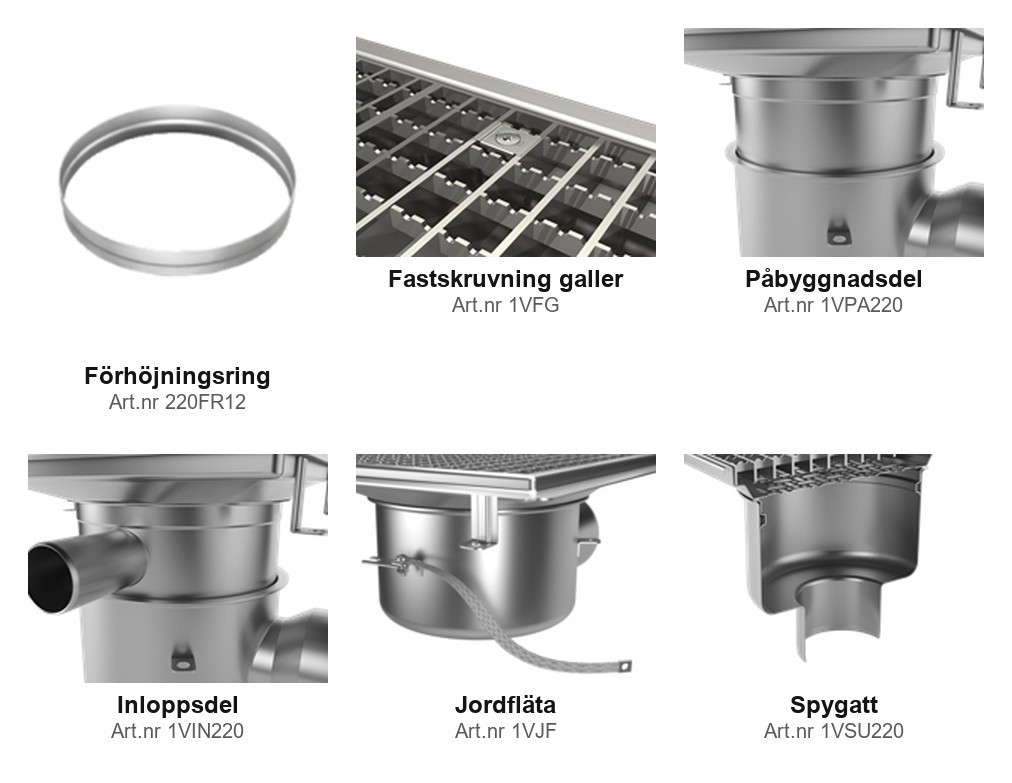

Tilläggsdetaljer och anpassningar som beställs tillsammans med produkten.
- Förhöjningsring – Art.nr 220FR12. Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.
- Fastskruvning galler – Art.nr 1VFG. Fastskruvning av galler. Ökar säkerheten genom att förhindra att gallret oavsiktligt rör sig.
- Påbyggnadsdel – Art.nr 1VPA220. Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.
- Inloppsdel – Art.nr 1VIN220. Inloppsdel med anslutning Ø 50 mm. Monteringen ökar totalhöjden med 82 mm. Vattengången vid inloppet är placerad 70 mm under överdelens djup (D).
- Jordfläta – Art.nr 1VJF. Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.
- Spygatt – Art.nr 1VSU220. Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov. Kapacitet: 6 liter/sek

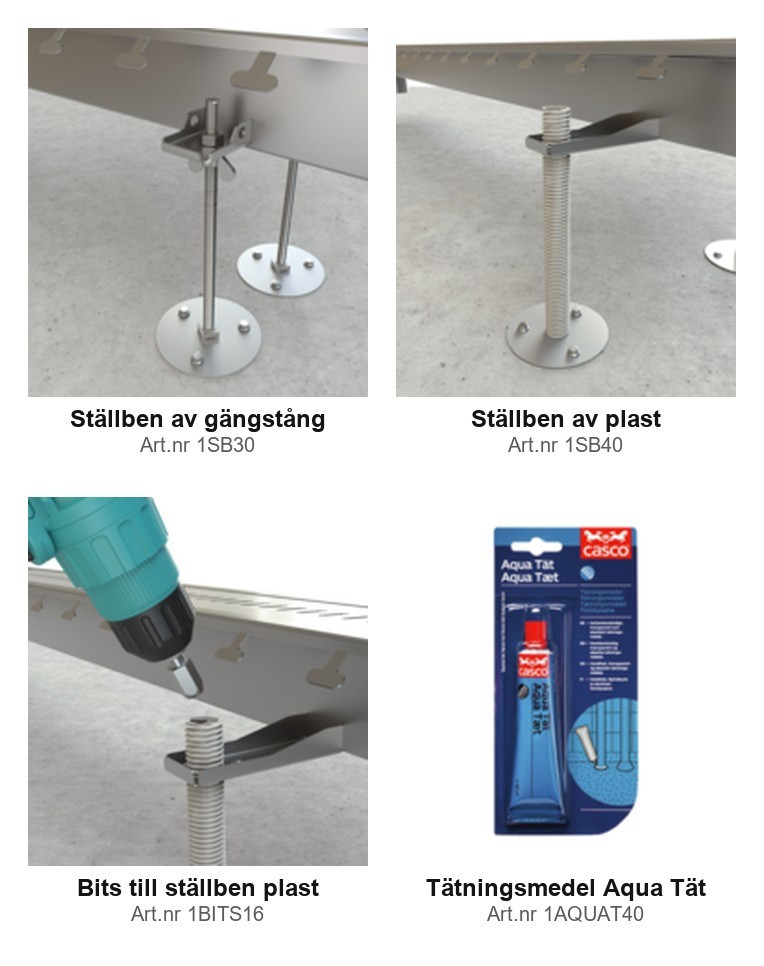

Tillbehör som underlättar montering och höjdjustering.
- Ställben av gängstång – Art.nr 1SB30. Ställben av M10 gängstång. Justering med vingmutter. Höjd: 300 mm. Fotens diameter: 100 mm.
- Ställben av plast – Art.nr 1SB40. Ställben som möjliggör enkel justering ovanifrån. Höjd: 300 mm Fotens diameter: 100 mm. Används tillsammans med Bits till ställben.
- Bits till ställben plast – Art.nr 1BITS16. För enkel höjdjustering av Ställben av plast.
- Tätningsmedel Aqua Tät – Art.nr 1AQUAT40. Tätningsmedel Aqua Tät för plastmatta. Används under matta vid montage av klämram.
