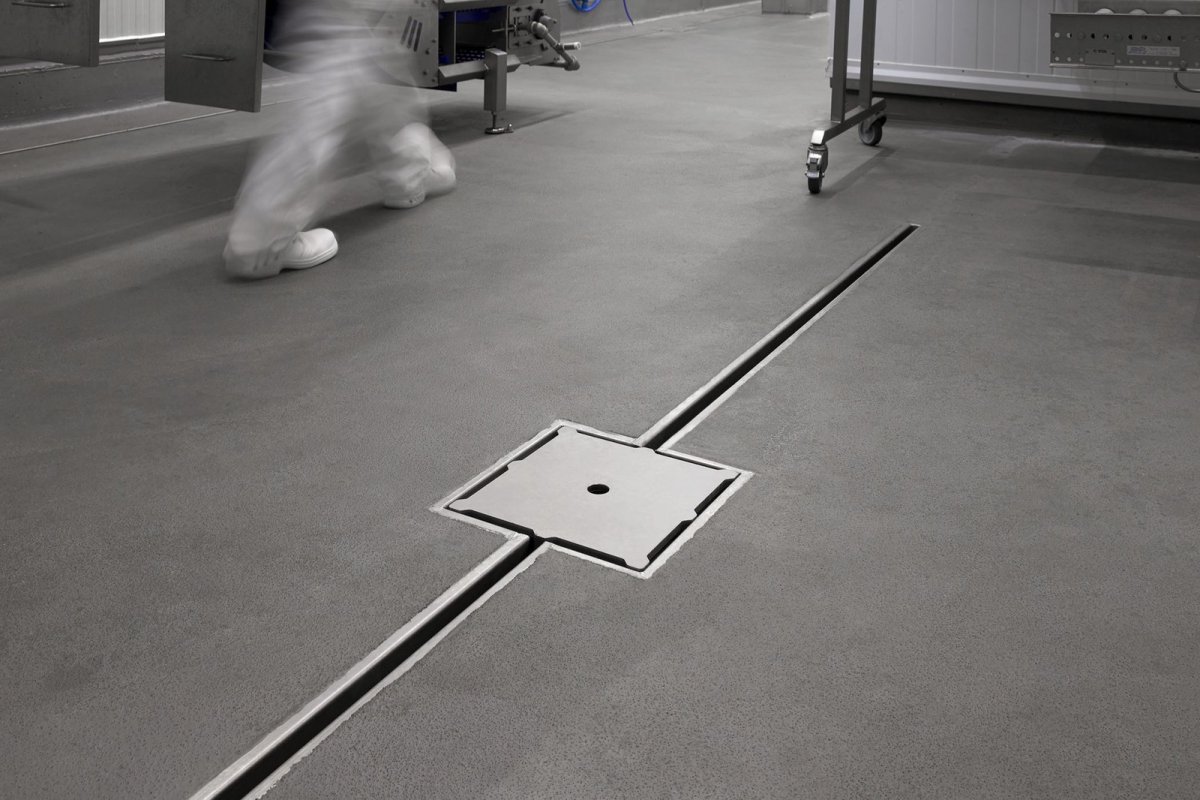

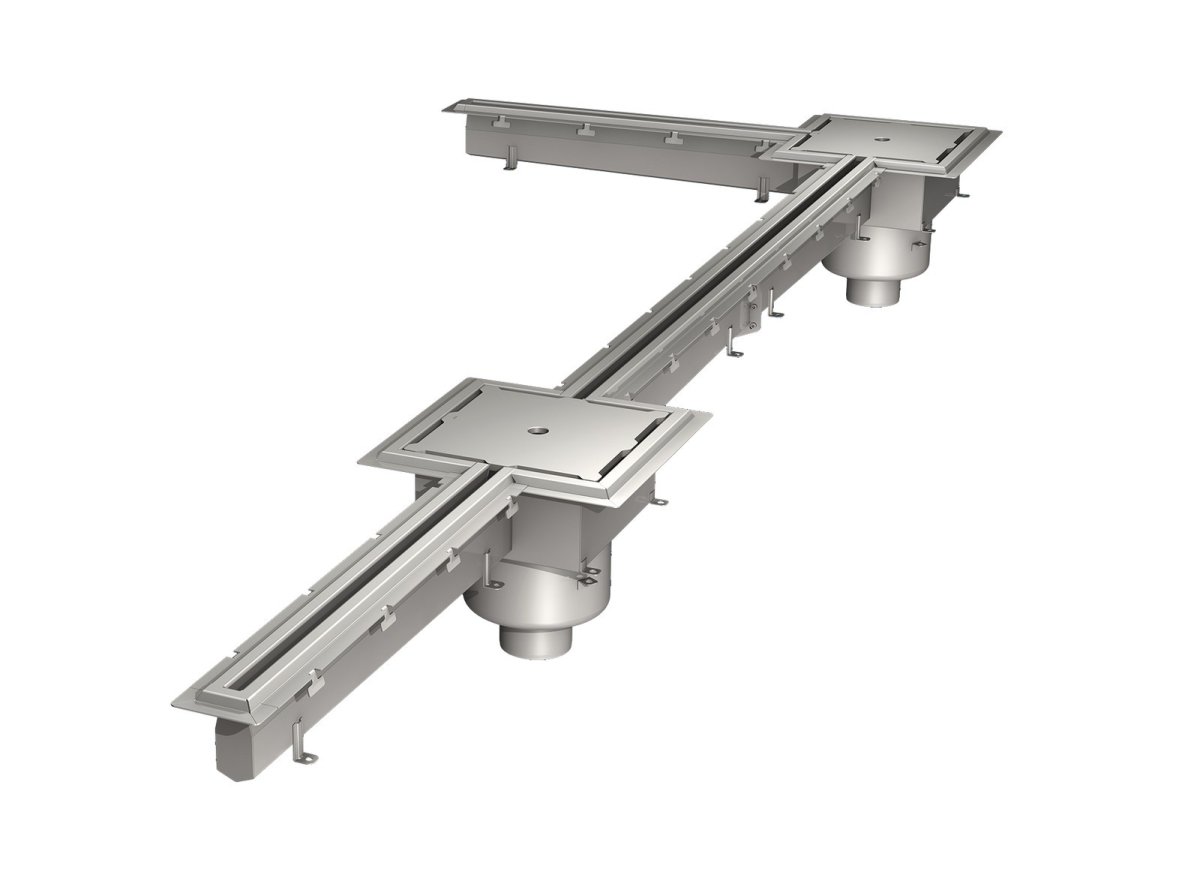

Kanalränna i rostfritt stål med bredd 50 mm för livsmedelsindustri och liknande miljöer med både lättare och tyngre belastningar. Kan byggas till valfri längd med täthetstestade flänsförband. Rännans botten är V-formad för att underlätta självrensning, och utloppsdelen har urtagbart vattenlås med handtag.
Jag vill ha mer info ›
Måttanpassad produkt som tillverkas efter beställning. Vi hjälper gärna till att ta fram förslag och pris anpassat efter ert projekt – kontakta oss på 031-790 35 90 eller info@rostfriabrunnar.se.
Bredd (mm):
50
Längd:
Valfri – byggs med täthetstestade flänsförband

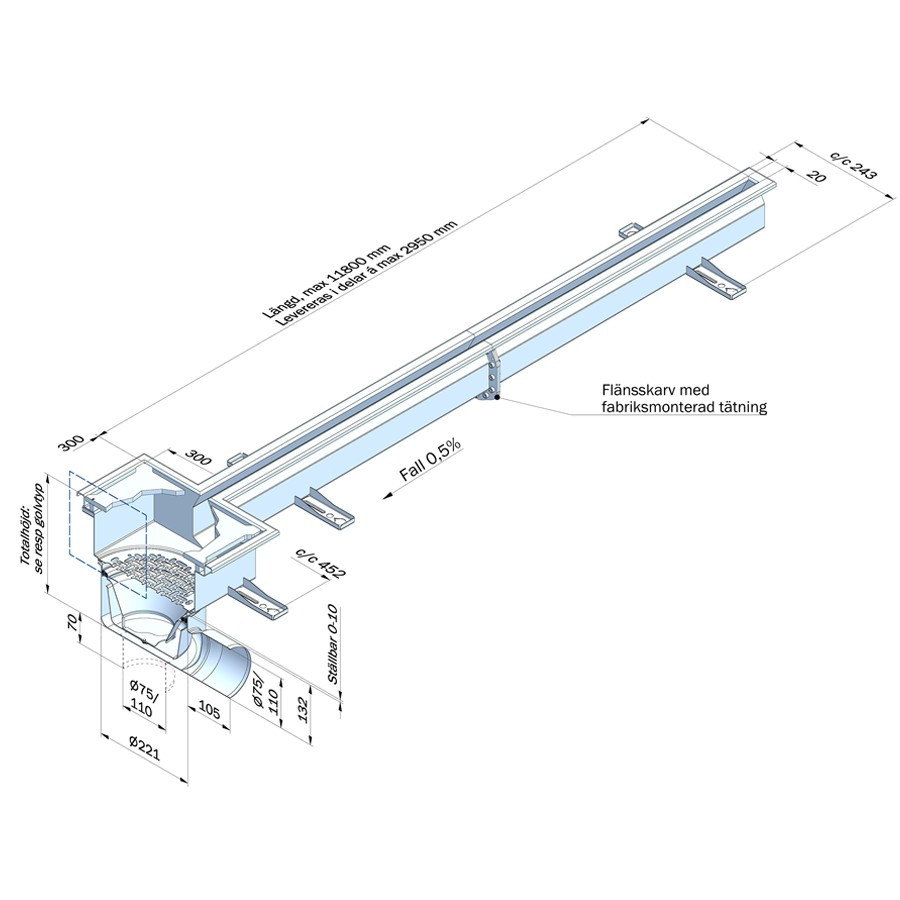

Modullängd (mm):
Max 2950
Stålkvalitet:
EN 1.4301 Rostfritt stål eller EN 1.4404 Syrafast Rostfritt stål
Golvtyp:
Klinkergolv, massagolv samt stålslipat betonggolv
Överdel:
Vridbar 360°, vinkelställbar och teleskopisk
Rännans botten:
V-formad för självrensning
Utloppsriktning:
Sidoutlopp eller bottenutlopp Ø75/Ø110 mm
Flödeskapacitet (l/s):
4,8 (6 vid bottenutlopp Ø110)
Vattenlås:
Urtagbart med handtag, ingår som standard (220VH12)
Överdelsöppning:
Slitsöppning 50 mm
Tätningar:
EPDM-gummi enligt EN 681-1 typ Wc

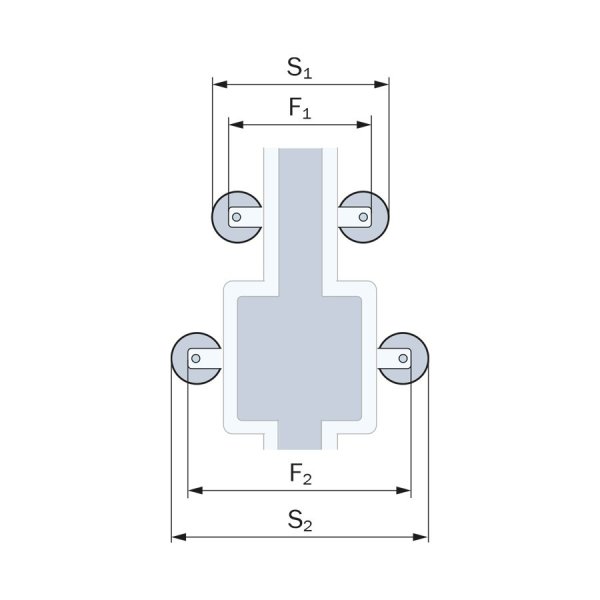

Byggmått:
S1 = 345 mm · F1 = 285 mm · S2 = 555 mm · F2 = 495 mm
Installation:
Ingjutning i betonggolv. Levereras täckt mot betongspill, med fästöron och ursparingslister vid massagolv.

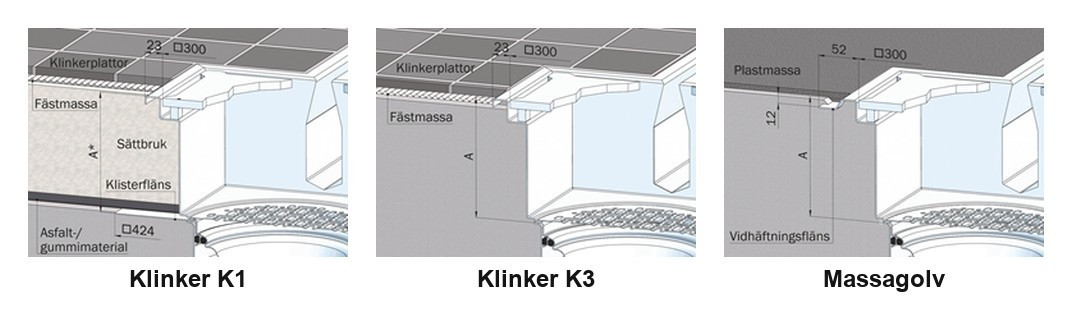

Produkten levereras anpassad efter golvtyp. Golvtypen avgör flänsutförandet och hur tätskiktet ansluts.
Klinker K1
Golvmaterial: Klinker i fästmassa
Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns
Tätskiktsanslutning: 50 mm bred rostfri klisterfläns | Klinker K3
Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen |
Massagolv
Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa | |

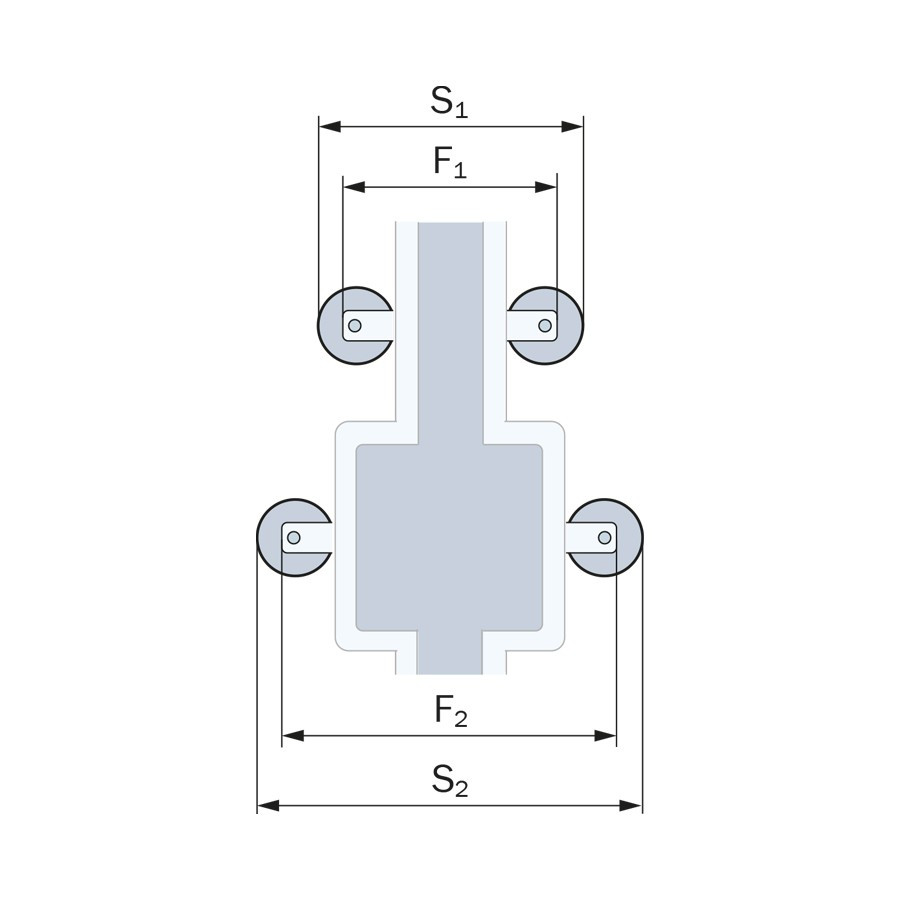

Byggmått: S1 = 345 mm · F1 = 285 mm · S2 = 555 mm · F2 = 495 mm
Utloppsriktning: Sidoutlopp eller bottenutlopp Ø75/Ø110 mm
Flödeskapacitet (l/s): 4,8 (6 vid bottenutlopp Ø110)

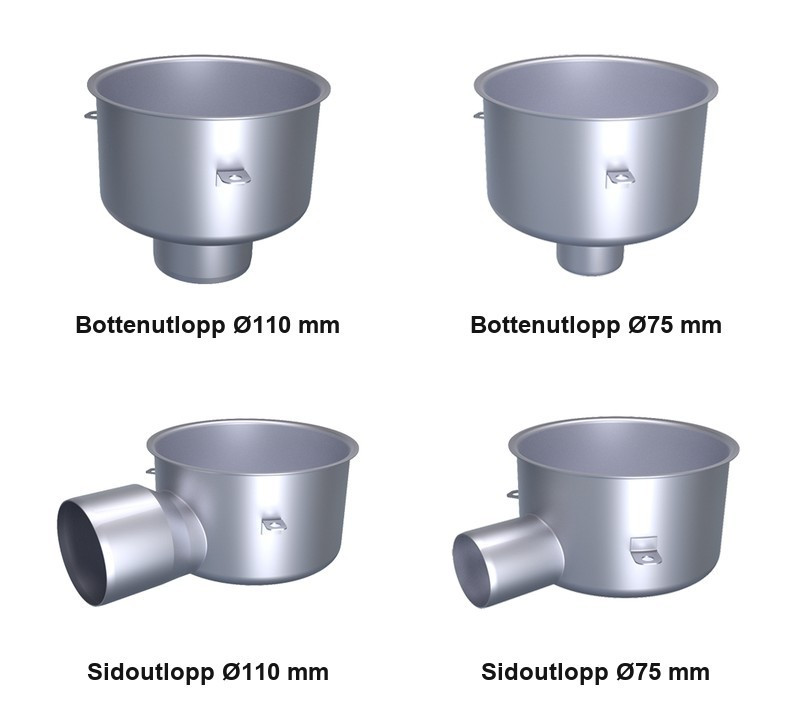

Sidoutlopp Ø75 mm – kapacitet 4,8 l/s
Sidoutlopp Ø110 mm – kapacitet 4,8 l/s
Bottenutlopp Ø75 mm – kapacitet 4,8 l/s
Bottenutlopp Ø110 mm – kapacitet 6 l/s

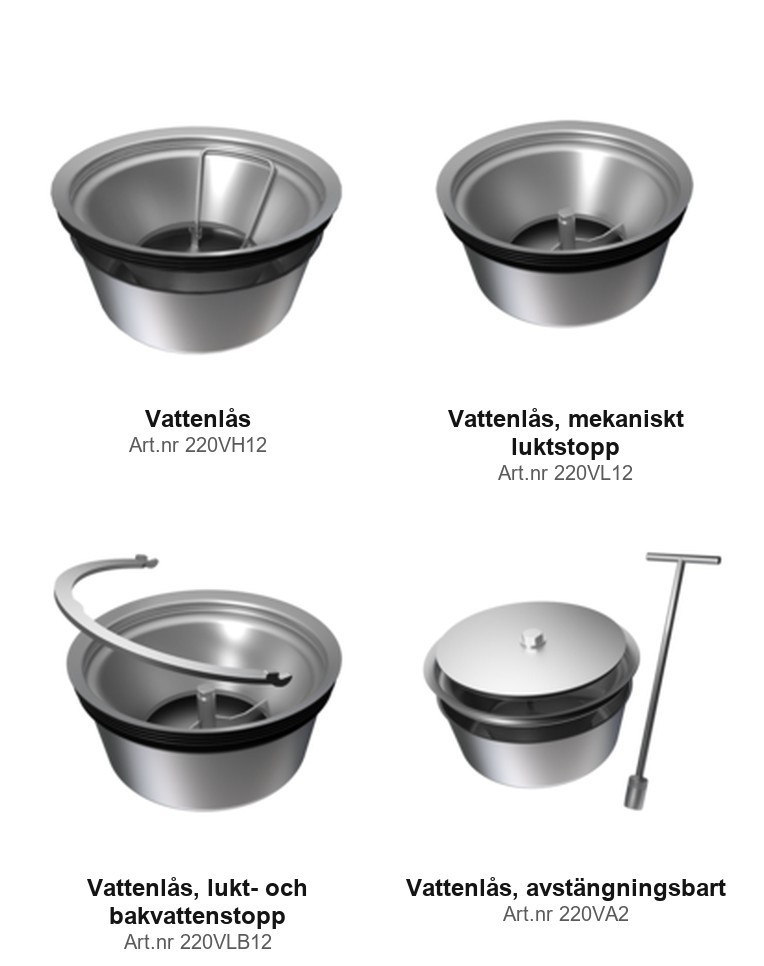

Vattenlås som passar produkten. Det som ingår som standard är markerat i listan.
- Vattenlås – Art.nr 220VH12. Ingår som standard. Kan eftermonteras.
- Vattenlås, mekaniskt luktstopp – Art.nr 220VL12. Vattenlås med mekaniskt luktstopp.
- Vattenlås, lukt- och bakvattenstopp – Art.nr 220VLB12. Vattenlås med mekaniskt lukt- och bakvattenstopp.
- Vattenlås, avstängningsbart – Art.nr 220VA2. Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

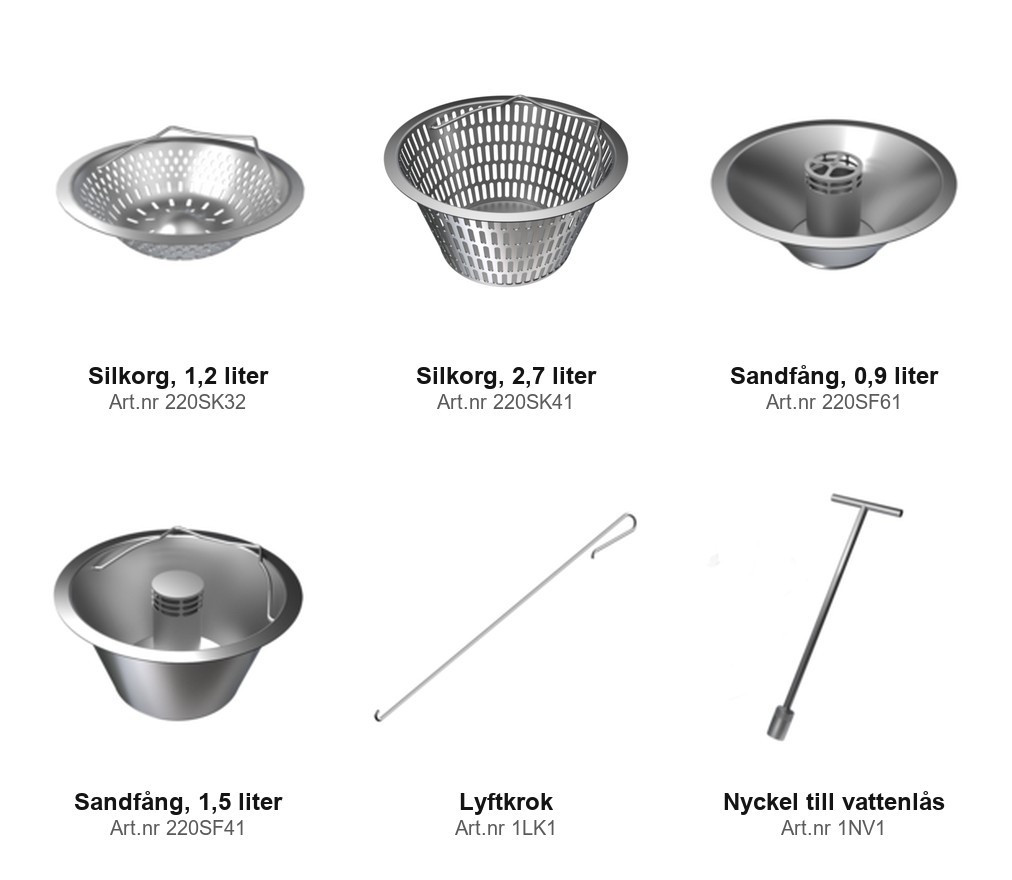

Tillbehör som kan beställas till produkten.
- Silkorg, 1,2 liter – Art.nr 220SK32. Volym: 1,2 l Kapacitet: 4,0 l/s
- Silkorg, 2,7 liter – Art.nr 220SK41. Silkorgen passar i spygatt och i brunn med påbyggnadsdel. Volym: 2,7 l Kapacitet: 4,0 l/s
- Sandfång, 0,9 liter – Art.nr 220SF61. Volym: 0,9 l Kapacitet: 1,5 l/s
- Sandfång, 1,5 liter – Art.nr 220SF41. Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande. Volym: 1,5 l Kapacitet: 1,5 l/s
- Lyftkrok – Art.nr 1LK1. Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.
- Nyckel till vattenlås – Art.nr 1NV1. Nyckel för vattenlås med avstängning.

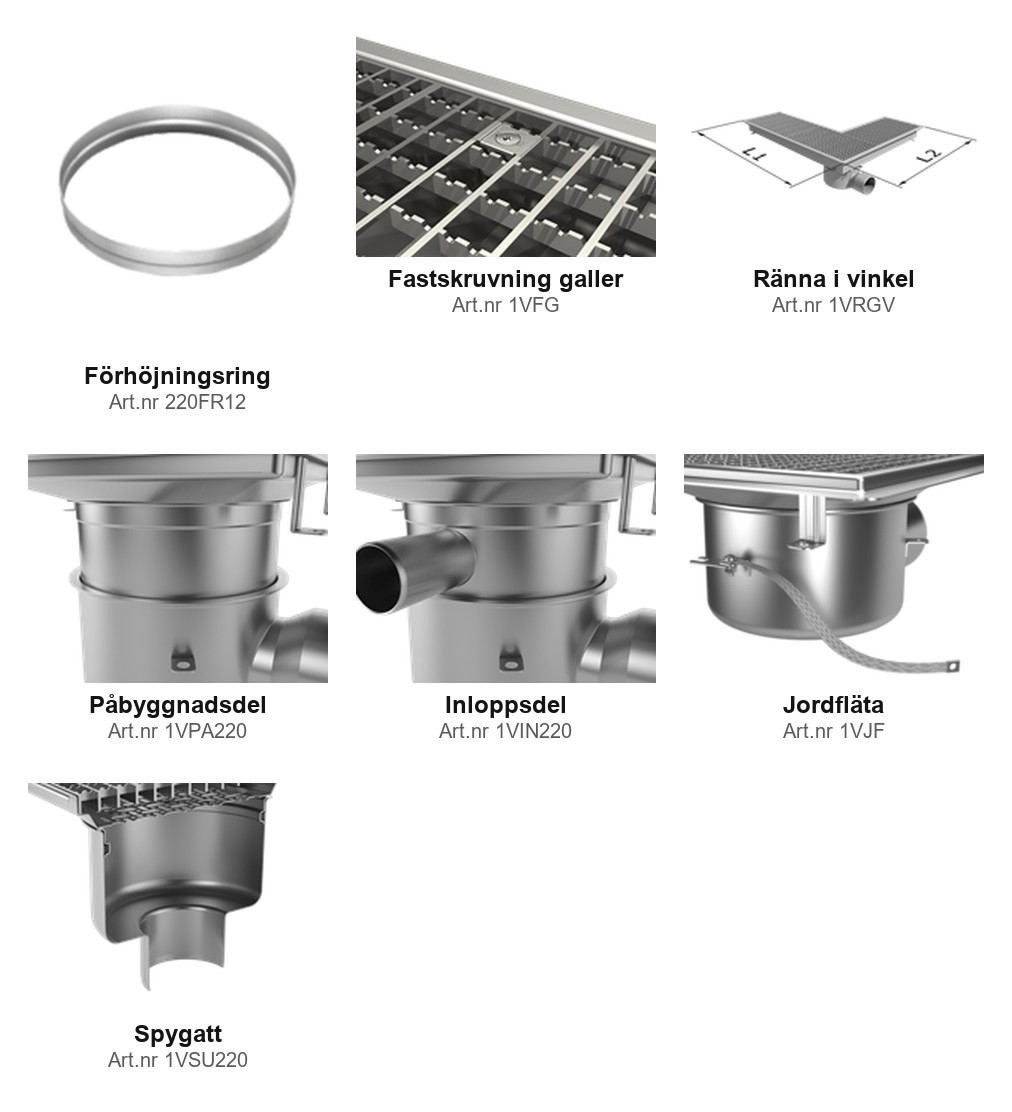

Tilläggsdetaljer och anpassningar som beställs tillsammans med produkten.
- Förhöjningsring – Art.nr 220FR12. Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.
- Fastskruvning galler – Art.nr 1VFG. Fastskruvning av galler. Ökar säkerheten genom att förhindra att gallret oavsiktligt rör sig.
- Ränna i vinkel – Art.nr 1VRGV. Rännan tillverkas i en 90-graders vinkel, där L1 och L2 representerar gallermåtten. Utloppsbrunnen placeras i vinkeln för effektiv avrinning.
- Påbyggnadsdel – Art.nr 1VPA220. Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.
- Inloppsdel – Art.nr 1VIN220. Inloppsdel med anslutning Ø 50 mm. Monteringen ökar totalhöjden med 82 mm. Vattengången vid inloppet är placerad 70 mm under överdelens djup (D).
- Jordfläta – Art.nr 1VJF. Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.
- Spygatt – Art.nr 1VSU220. Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov. Kapacitet: 6 liter/sek

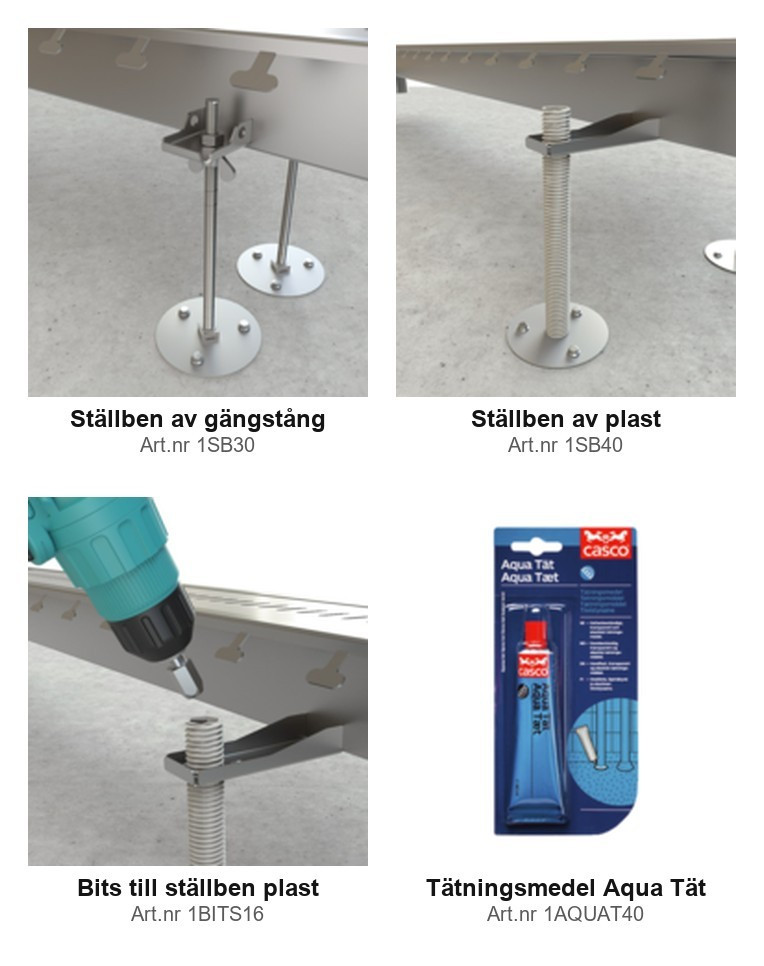

Tillbehör som underlättar montering och höjdjustering.
- Ställben av gängstång – Art.nr 1SB30. Ställben av M10 gängstång. Justering med vingmutter. Höjd: 300 mm. Fotens diameter: 100 mm.
- Ställben av plast – Art.nr 1SB40. Ställben som möjliggör enkel justering ovanifrån. Höjd: 300 mm Fotens diameter: 100 mm. Används tillsammans med Bits till ställben.
- Bits till ställben plast – Art.nr 1BITS16. För enkel höjdjustering av Ställben av plast.
- Tätningsmedel Aqua Tät – Art.nr 1AQUAT40. Tätningsmedel Aqua Tät för plastmatta. Används under matta vid montage av klämram.
