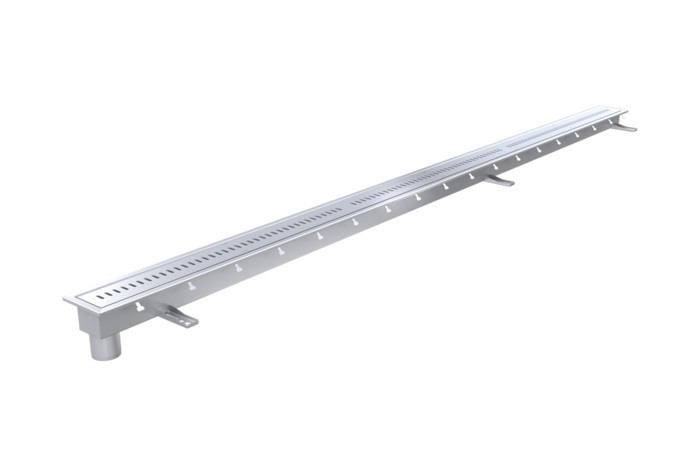

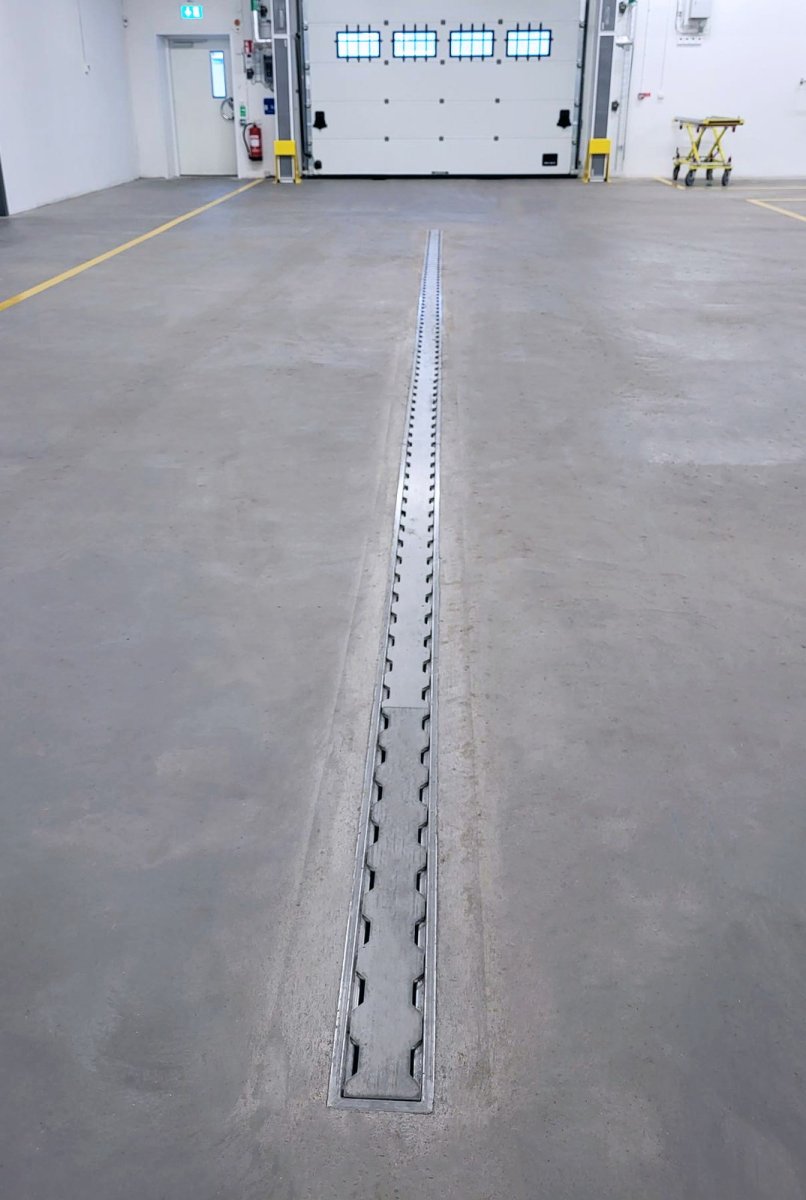

Robust golvränna utan vattenlås och sandfång, tillverkad i syrafast rostfritt stål och byggd för tuffa miljöer med hög belastning och tung trafik. Passar industri, verkstäder, parkeringshus och garage. Golvrännan kan även användas som spärränna vid portar eller som linjeavvattning i golv med kuvertfall. Som standard levereras rännan med silplåt Omega – fler alternativ finns under Galler och sil.
Måttanpassad produkt som tillverkas efter beställning. Vi hjälper gärna till att ta fram förslag och pris anpassat efter ert projekt – kontakta oss på 031-790 35 90 eller info@rostfriabrunnar.se.

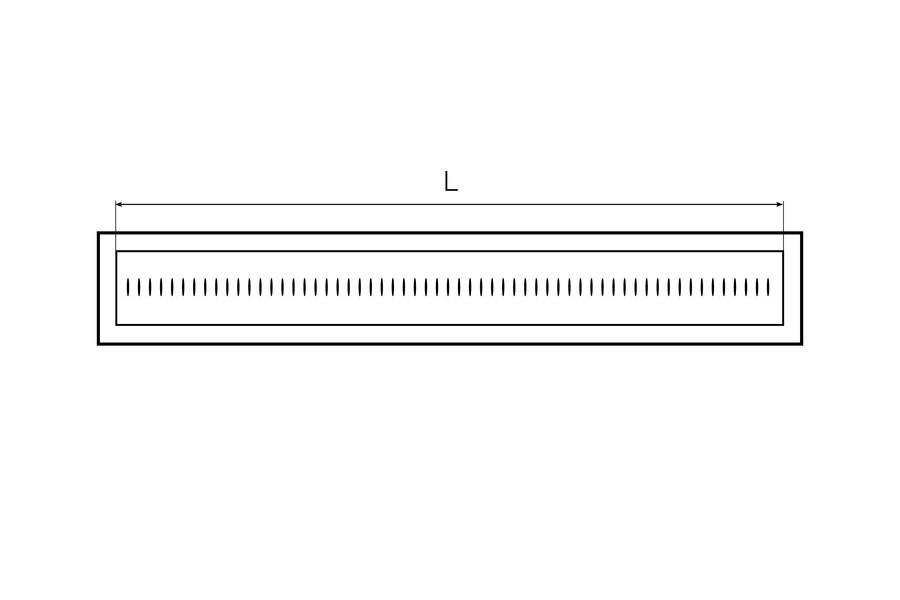

Längd (mm):
Variabel 500–20000, i steg om 500
Bredd (mm):
110 (fast mått)
Utlopp:
Gavelplacerat bottenutlopp Ø75 mm. Rännan saknar vattenlås.
Utloppsplacering:
Standard c/c 50 mm från vänster, valfri placering i steg om 50 mm
Överdelsdjup:
90 mm vid utlopp
Vattengång:
90 mm
Lägsta djup i grunda gaveln:
45 mm
Fall mot utlopp:
1 % upp till 4500 mm, därefter <1 %
Galler och silplåtar:
Standard silplåt Omega, i delar om 500 eller 1000 mm, max 8 kg/del
Stålkvalitet:
EN 1.4404 Syrafast Rostfritt stål
Belastningsklass:
M125 – max 12500 kg. Provad enligt SS-EN 1253-1 med 85 kN.

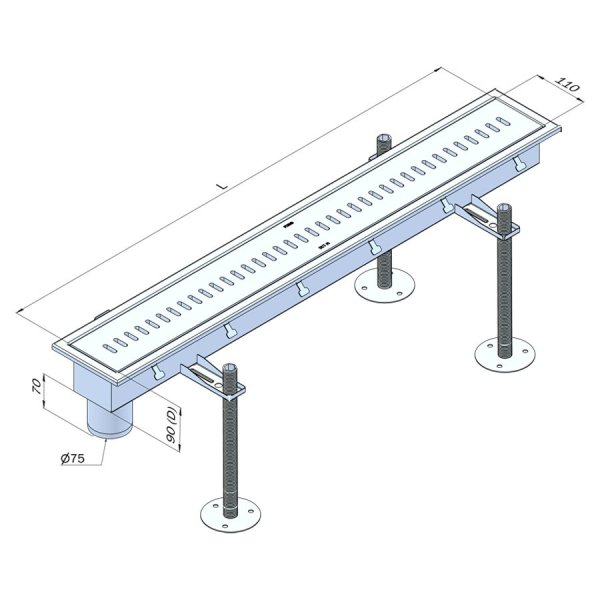

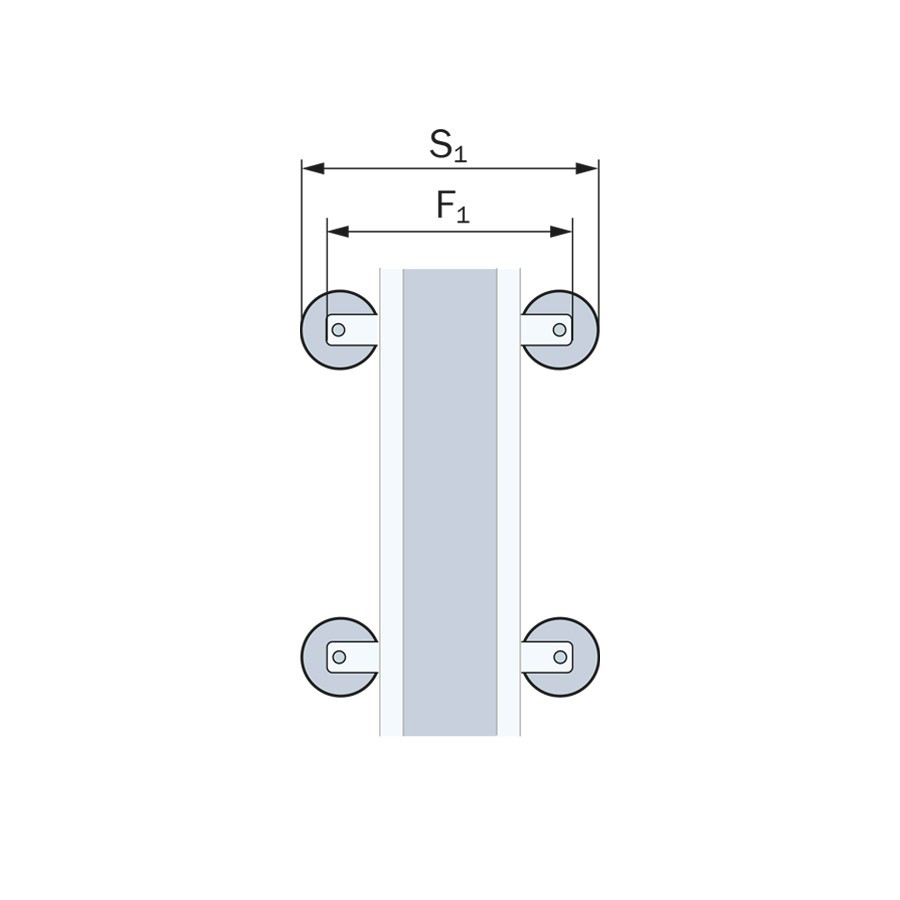

Byggmått:
S1 = 383 mm · F1 = 320 mm
Leverans i sektioner:
Längder över 4000 mm delas i sektioner om 1000–2900 mm
Installation:
Ingjutning i betonggolv. Levereras täckt mot betongspill, med fästöron och ursparingslister vid massagolv.
AMA-kod:
PRD.2

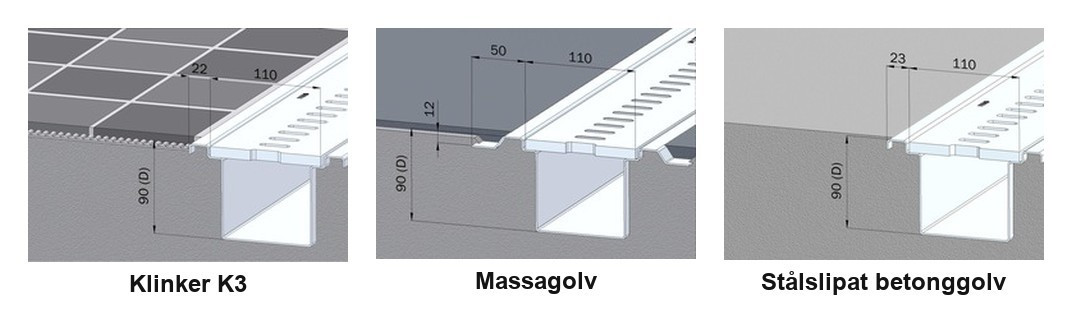

Produkten levereras anpassad efter golvtyp. Golvtypen avgör flänsutförandet och hur tätskiktet ansluts.
Klinker K3
Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen | Massagolv
Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa |
Stålslipat betonggolv
Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen | |

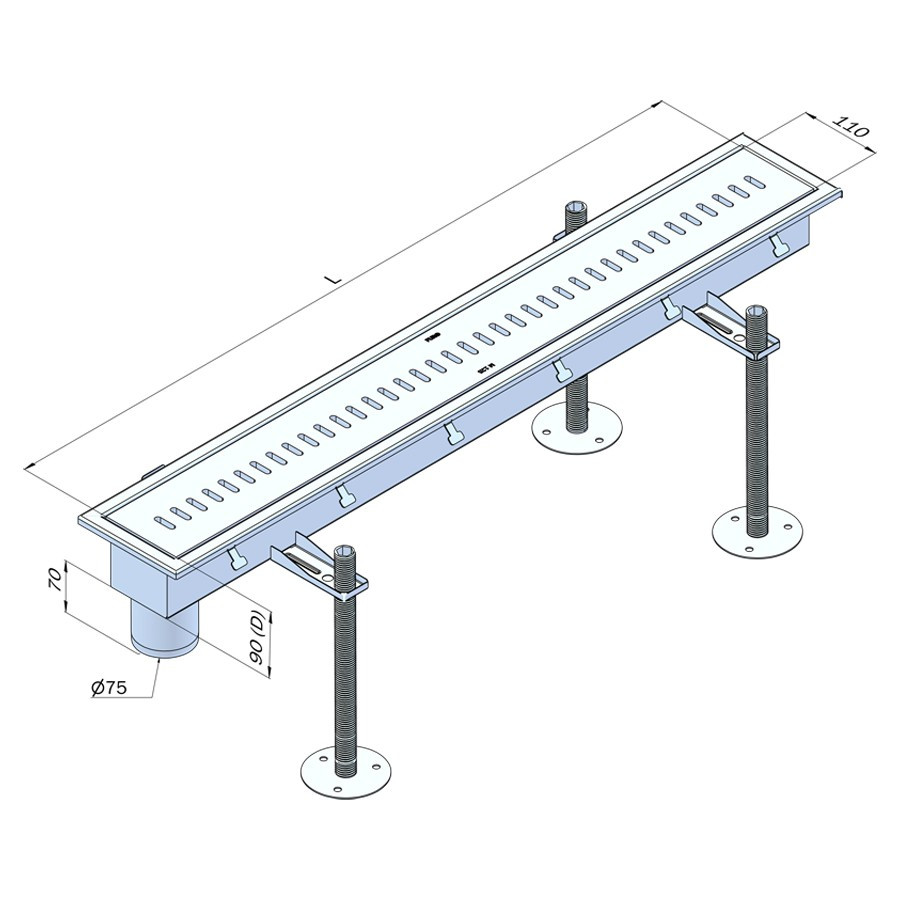

Överdelsdjup: 90 mm vid utlopp
Vattengång: 90 mm
Lägsta djup i grunda gaveln: 45 mm
Fall mot utlopp: 1 % upp till 4500 mm, därefter <1 %
Byggmått: S1 = 383 mm · F1 = 320 mm

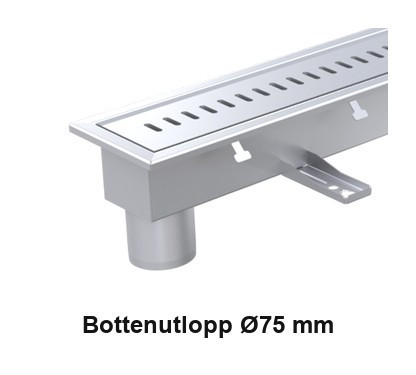

Utlopp: Gavelplacerat bottenutlopp Ø75 mm. Rännan saknar vattenlås.
Utloppsplacering: Standard c/c 50 mm från vänster, valfri placering i steg om 50 mm

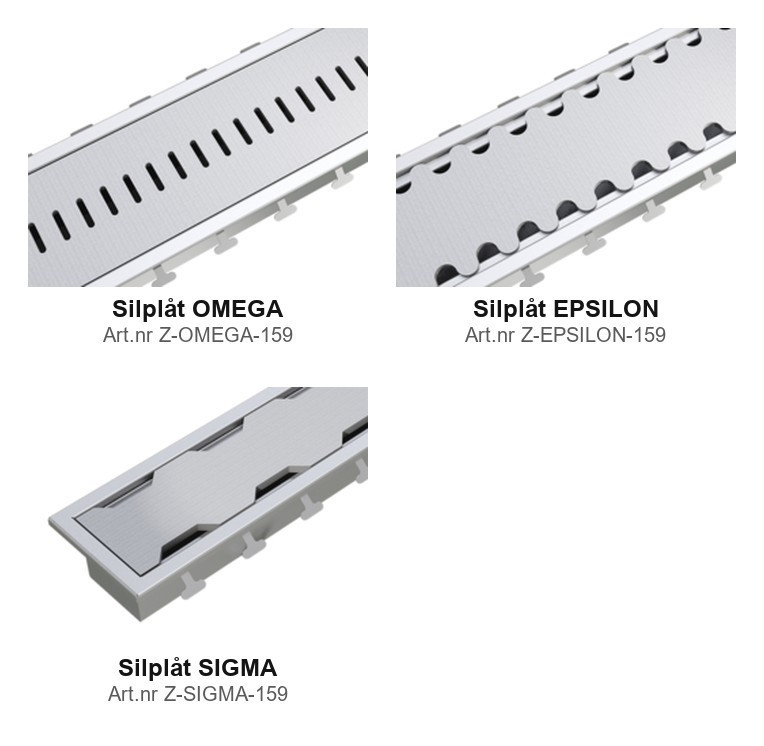

Galler, silplåtar och lock som kan väljas till produkten.
- Silplåt OMEGA – Art.nr Z-OMEGA-159. Mönstring Omega. Ingår som standard. Belastningsklass M125.
- Silplåt EPSILON – Art.nr Z-EPSILON-159. Mönstring Epsilon. Belastningsklass M125.
- Silplåt SIGMA – Art.nr Z-SIGMA-159. Mönstring Sigma. Belastningsklass M125.
Tillbehör som kan beställas till produkten.
- Lyftkrok – Art.nr 1LK1. Ergonomisk lyftkrok för säker hantering av galler och silplåtar.

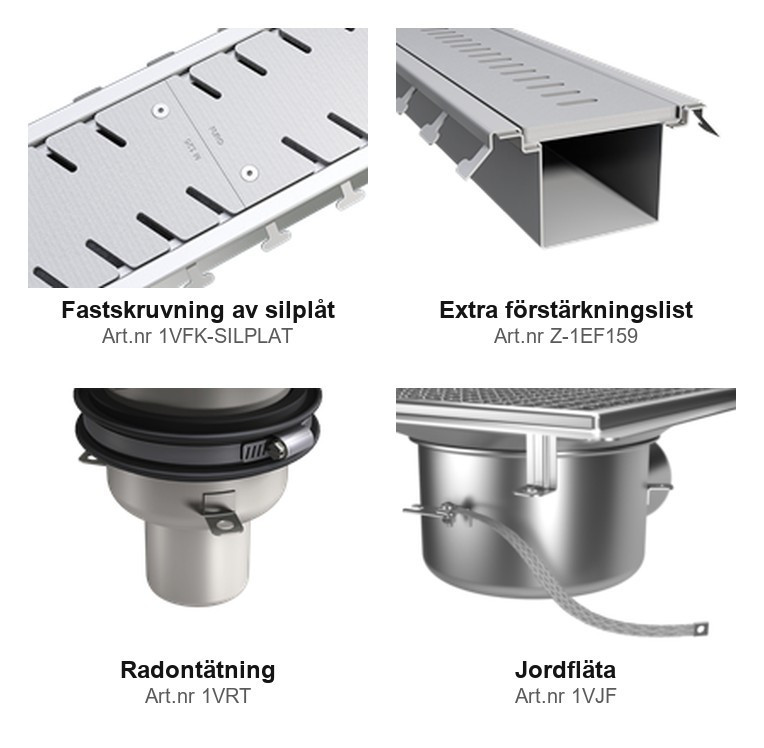

Tilläggsdetaljer och anpassningar som beställs tillsammans med produkten.
- Fastskruvning av silplåt – Art.nr 1VFK-SILPLAT. Rekommenderas vid portar och för rännor som utsätts för frekvent trafik.
- Extra förstärkningslist – Art.nr Z-1EF159. Extra förstärkningslist under rännans kant, för tung eller frekvent trafik.
- Radontätning – Art.nr 1VRT. Fabriksmonterad radon- och vattentätning.
- Jordfläta – Art.nr 1VJF. Jordfläta för potentialutjämning. Anpassad för valfritt fästöra.

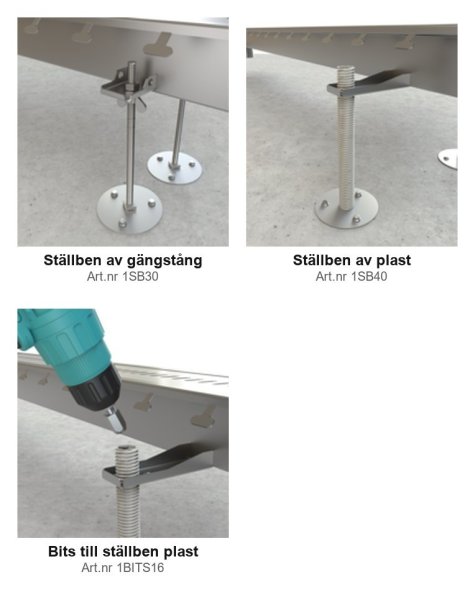

Tillbehör som underlättar montering och höjdjustering.
- Ställben av gängstång – Art.nr 1SB30. Ställben av M10 gängstång. Justering med vingmutter. Höjd 300 mm.
- Ställben av plast – Art.nr 1SB40. Ställben som möjliggör enkel justering ovanifrån. Höjd 300 mm.
- Bits till ställben plast – Art.nr 1BITS16. För enkel höjdjustering av ställben av plast.
