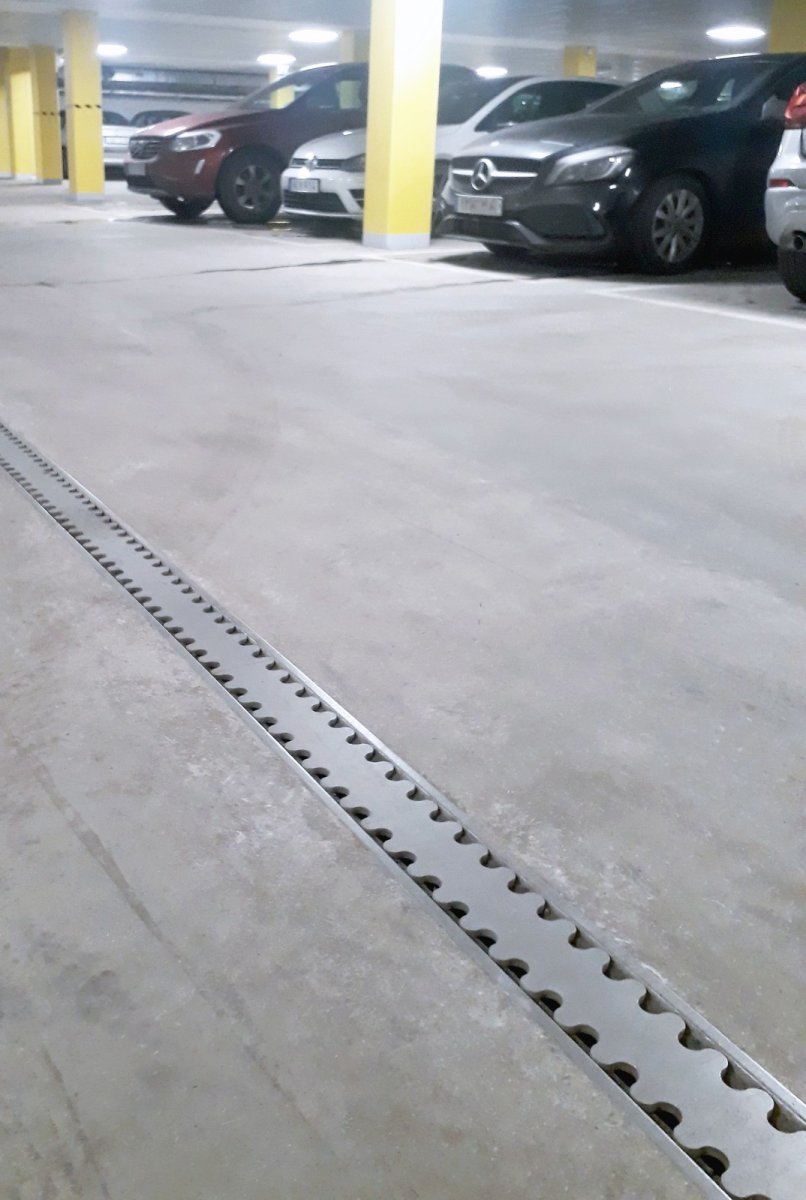

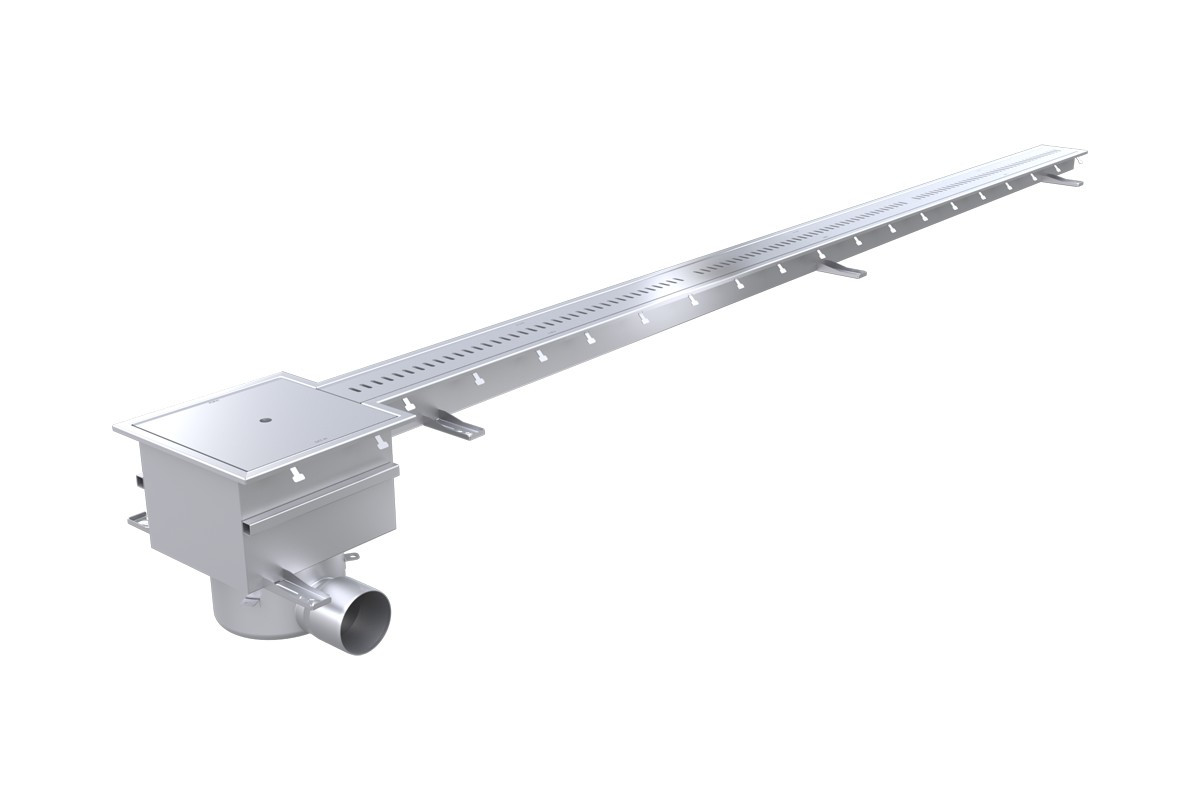

Robust golvränna med stort sandfång och vattenlås, tillverkad i syrafast rostfritt stål och byggd för tuffa miljöer med hög belastning och tung trafik. Passar industri, verkstäder, parkeringshus och garage. Golvrännan kan även användas som spärränna vid portar eller som linjeavvattning i golv med kuvertfall. Som standard levereras rännan med silplåt Omega – fler alternativ finns under Galler och sil.
Måttanpassad produkt som tillverkas efter beställning. Vi hjälper gärna till att ta fram förslag och pris anpassat efter ert projekt – kontakta oss på 031-790 35 90 eller info@rostfriabrunnar.se.

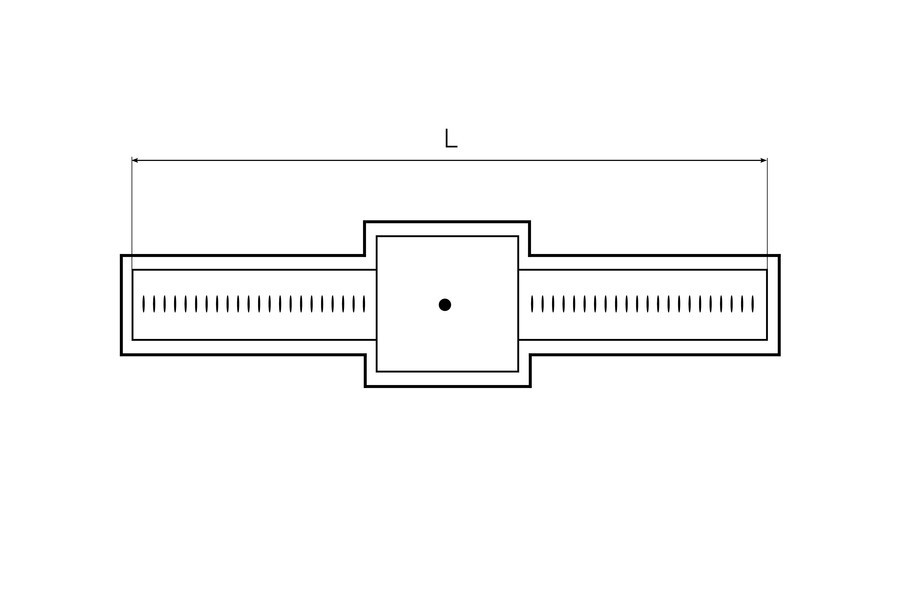

Längd (mm):
Variabel 1300–17800, i steg om 500
Bredd (mm):
110 (fast mått)
Utloppsriktning:
Sidoutlopp eller bottenutlopp Ø75/Ø110 mm
Flödeskapacitet (l/s):
> 4,0
Utloppsplacering:
Standard c/c 150 mm från vänster, valfri placering i steg om 150 mm
Överdelsdjup:
218 mm vid utlopp
Totalhöjd:
350 mm
Rännans djup:
90 mm där rännan möter gropdelen. Lägsta djup i grunda gaveln 45 mm.
Fall mot utlopp:
1 % upp till 4800 mm, därefter <1 %
Vattenlås:
Ingår som standard (220VH12). Fler utföranden finns som tillval.
Galler och silplåtar:
Standard silplåt Omega, i delar om 500 eller 1000 mm, max 8 kg/del
Stålkvalitet:
EN 1.4404 Syrafast Rostfritt stål
Belastningsklass:
M125 – max 12500 kg. Provad enligt SS-EN 1253-1 med 85 kN.
Byggmått:

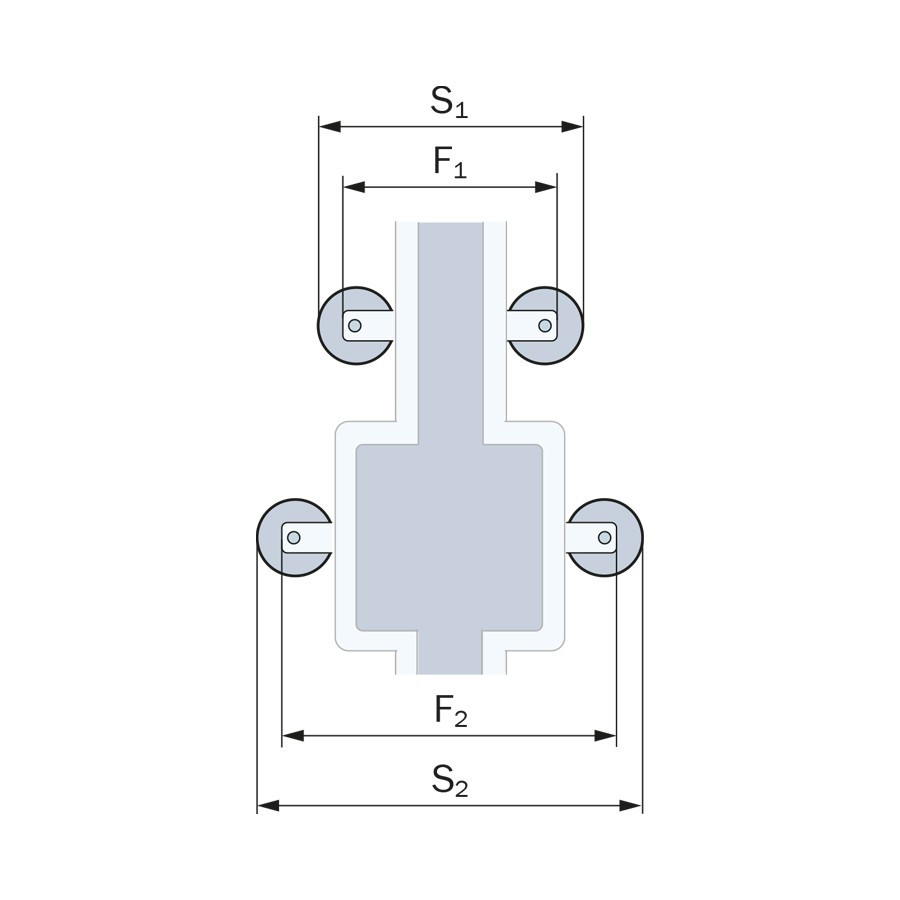

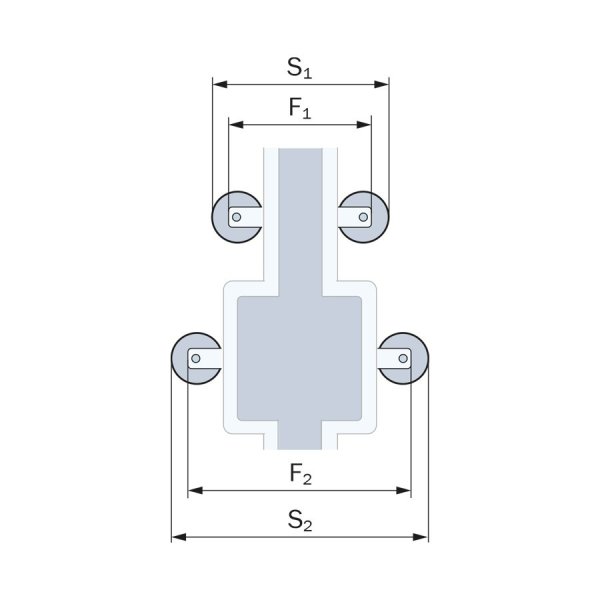

S1 = 383 mm · F1 = 320 mm · S2 = 551 mm · F2 = 488 mm (S2 och F2 endast vid gavelplacerat utlopp)
Leverans i sektioner:
Längder över 4000 mm delas i sektioner om 1000–2900 mm
Installation:
Ingjutning i betonggolv. Levereras täckt mot betongspill, med fästöron och ursparingslister vid massagolv.
AMA-kod:
PRD.2

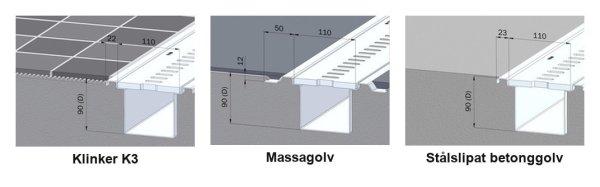

Produkten levereras anpassad efter golvtyp. Golvtypen avgör flänsutförandet och hur tätskiktet ansluts.
Klinker K3
Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen | Massagolv
Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa |
Stålslipat betonggolv
Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen | |

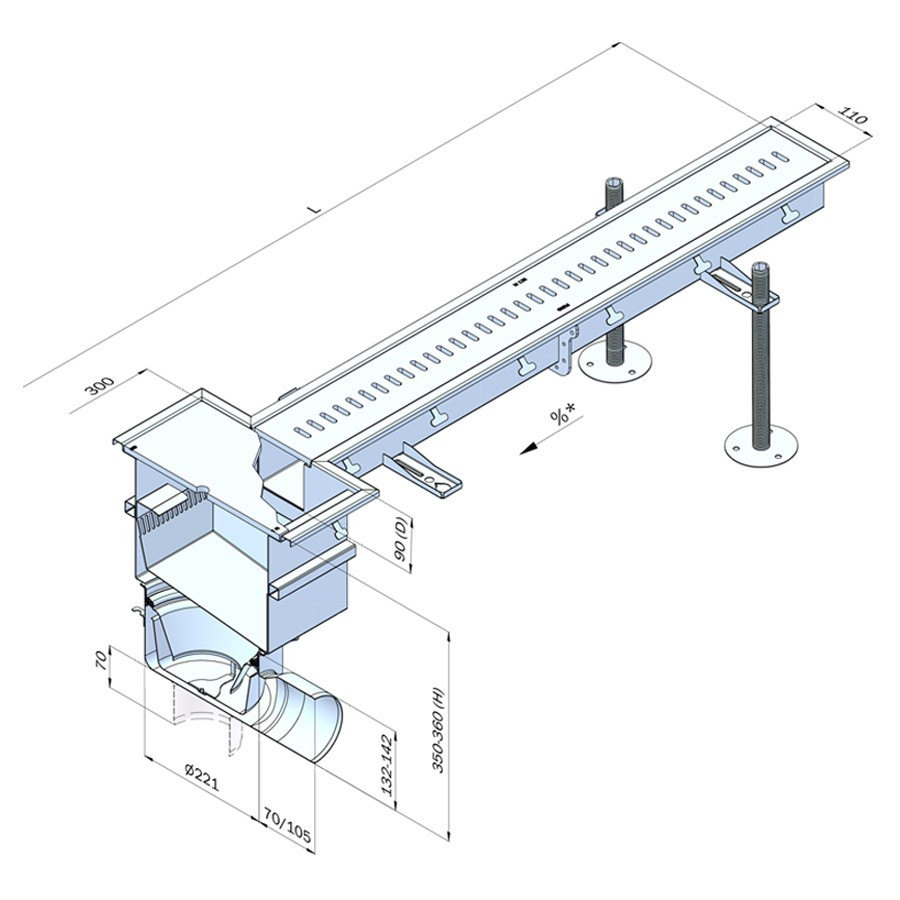

Överdelsdjup: 218 mm vid utlopp
Totalhöjd: 350 mm
Rännans djup: 90 mm där rännan möter gropdelen. Lägsta djup i grunda gaveln 45 mm.
Fall mot utlopp: 1 % upp till 4800 mm, därefter <1 %
Byggmått: S1 = 383 mm · F1 = 320 mm · S2 = 551 mm · F2 = 488 mm (S2 och F2 endast vid gavelplacerat utlopp)
Utloppsriktning: Sidoutlopp eller bottenutlopp Ø75/Ø110 mm
Flödeskapacitet (l/s): > 4,0
Utloppsplacering: Standard c/c 150 mm från vänster, valfri placering i steg om 150 mm

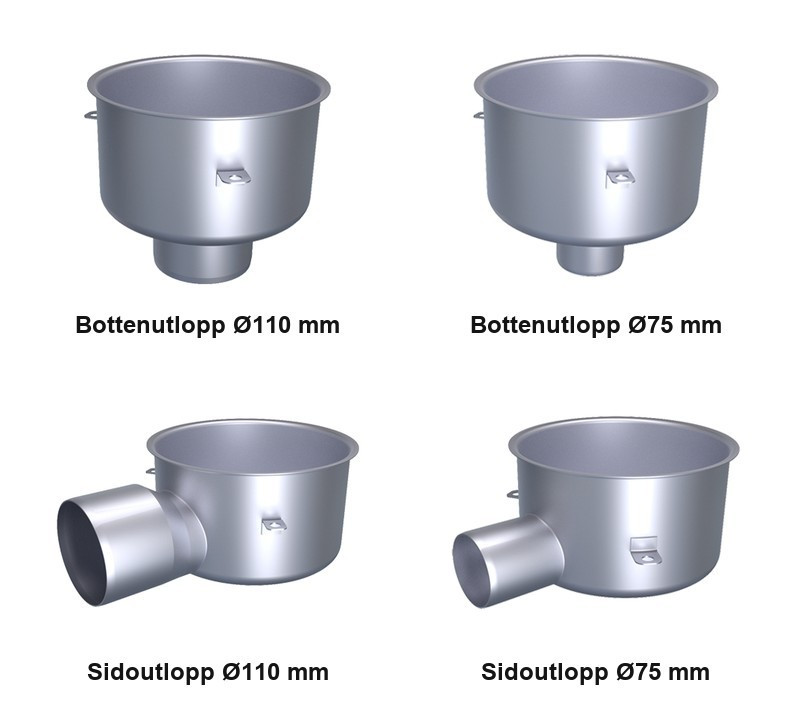

Sidoutlopp Ø75 mm – kapacitet > 4,0 l/s
Sidoutlopp Ø110 mm – kapacitet > 4,0 l/s
Bottenutlopp Ø75 mm – kapacitet > 4,0 l/s
Bottenutlopp Ø110 mm – kapacitet > 4,0 l/s

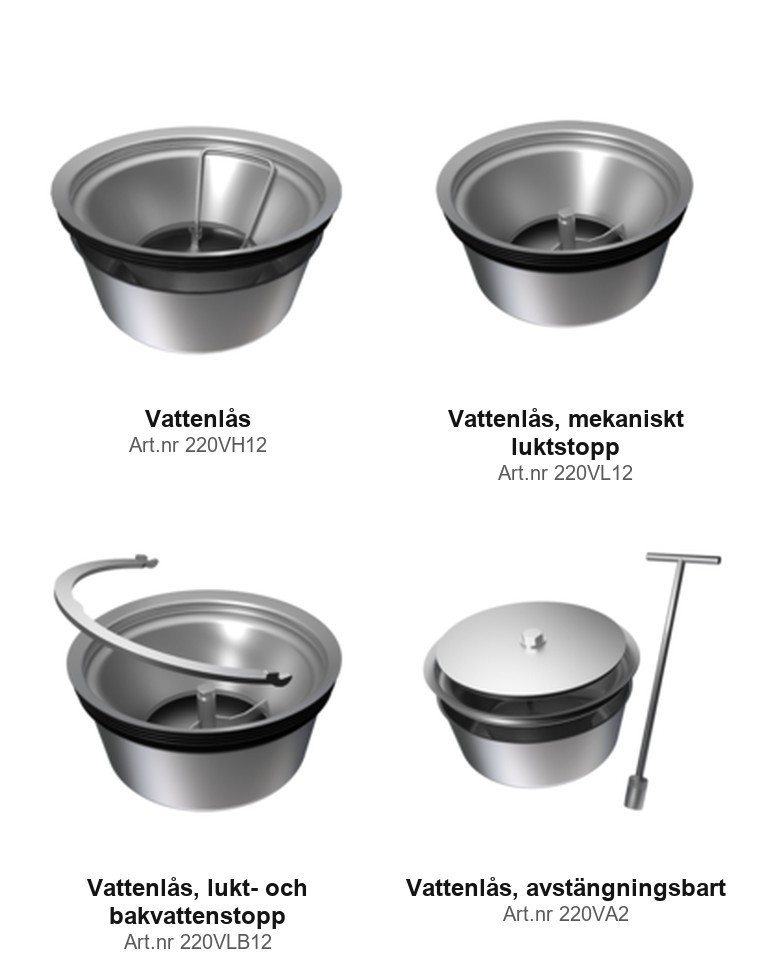

Vattenlås som passar produkten. Det som ingår som standard är markerat i listan.
- Vattenlås – Art.nr 220VH12. Ingår som standard. Kan eftermonteras.
- Vattenlås, mekaniskt luktstopp – Art.nr 220VL12. Vattenlås med mekaniskt luktstopp.
- Vattenlås, lukt- och bakvattenstopp – Art.nr 220VLB12. Vattenlås med mekaniskt lukt- och bakvattenstopp.
- Vattenlås, avstängningsbart – Art.nr 220VA2. Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

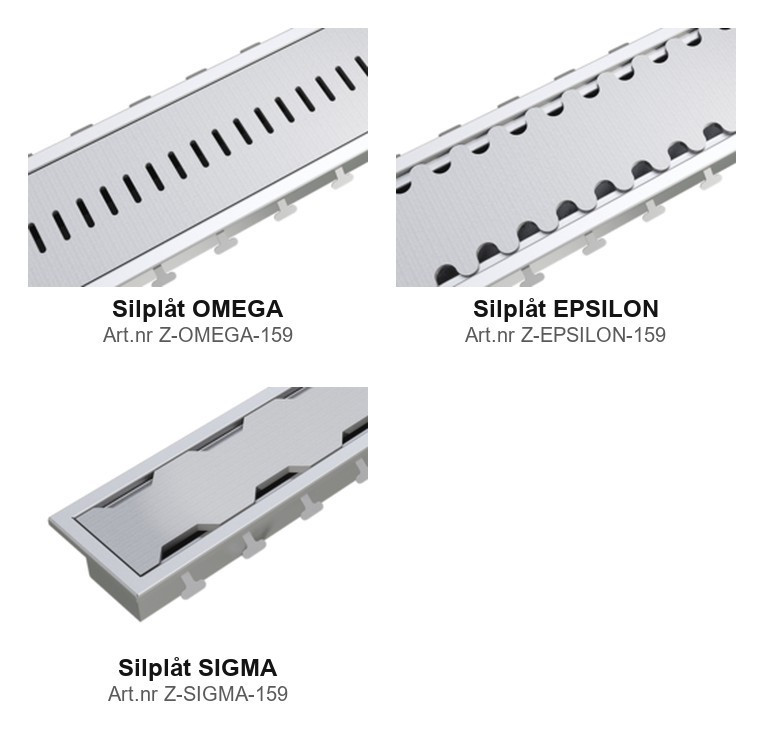

Galler, silplåtar och lock som kan väljas till produkten.
- Silplåt OMEGA – Art.nr Z-OMEGA-159. Silplåt med mönstring "Omega". Ingår som standard. Belastningsklass: M125
- Silplåt EPSILON – Art.nr Z-EPSILON-159. Silplåt med mönstring "Epsilon". Belastningsklass: M125
- Silplåt SIGMA – Art.nr Z-SIGMA-159. Silplåt med mönstring "Sigma". Belastningsklass: M125.
Tillbehör som kan beställas till produkten.
- Lyftkrok – Art.nr 1LK1. Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

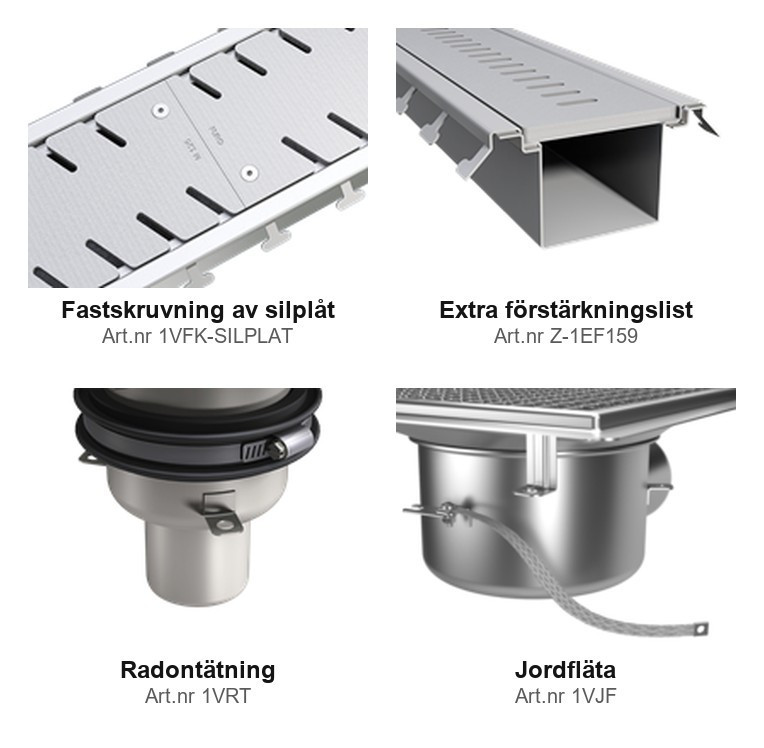

Tilläggsdetaljer och anpassningar som beställs tillsammans med produkten.
- Fastskruvning av silplåt – Art.nr 1VFK-SILPLAT. Fastskruvning rekommenderas vid portar och för rännor som utsätts för frekvent trafik.
- Extra förstärkningslist – Art.nr Z-1EF159. Extra förstärkningslist under rännans kant, rekommenderad för rännor som utsätts för tung eller frekvent trafik.
- Radontätning – Art.nr 1VRT. Fabriksmonterad radon- och vattentätning.
- Jordfläta – Art.nr 1VJF. Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

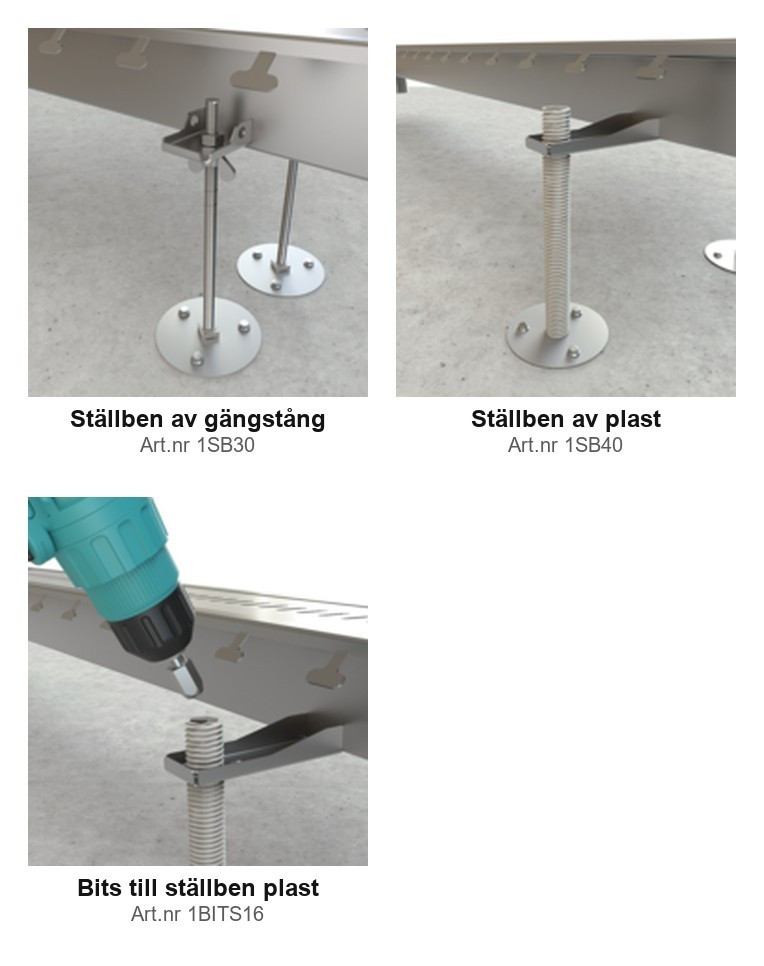

Tillbehör som underlättar montering och höjdjustering.
- Ställben av gängstång – Art.nr 1SB30. Ställben av M10 gängstång. Justering med vingmutter. Höjd: 300 mm. Fotens diameter: 100 mm.
- Ställben av plast – Art.nr 1SB40. Ställben som möjliggör enkel justering ovanifrån. Höjd: 300 mm Fotens diameter: 100 mm. Används tillsammans med Bits till ställben.
- Bits till ställben plast – Art.nr 1BITS16. För enkel höjdjustering av Ställben av plast.
