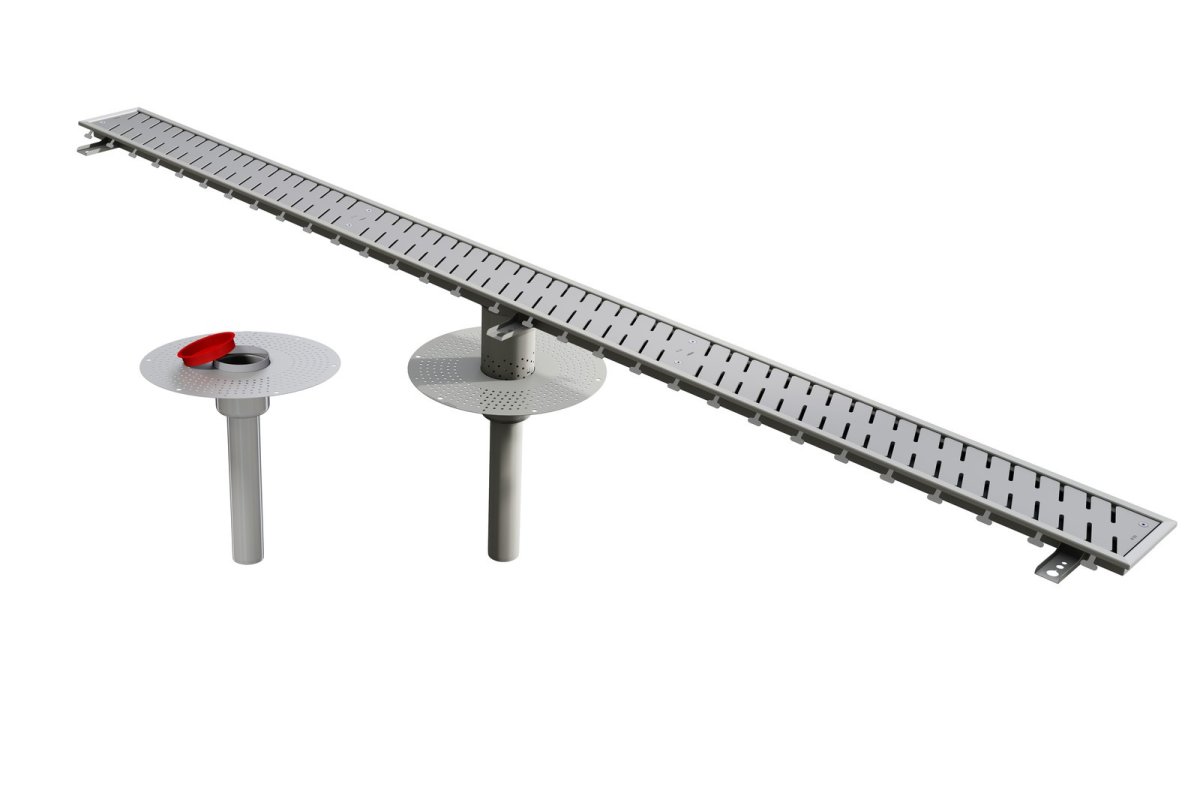

Terrassränna för terrasser, innergårdar och garage med frysrisk, där traditionella golvrännor med vattenlås inte kan användas. Konstruerad för tätskikt av bitumen, eventuellt förstärkt med mastix eller gjutasfalt, och levereras med 150 mm bred perforerad inklistringsfläns. Rännan är utan vattenlås. Överdel och underdel beställs separat.
Måttanpassad produkt som tillverkas efter beställning. Vi hjälper gärna till att ta fram förslag och pris anpassat efter ert projekt – kontakta oss på 031-790 35 90 eller info@rostfriabrunnar.se.
Bredd (mm):
150
Längd:
Variabel 1–100 m, i steg om 0,5 m
Fall:
0,5 %
Stålkvalitet:
EN 1.4404 Syrafast Rostfritt stål
Golvtyp:
Terrassbjälklag med marksten eller plattor, tätskikt av bitumen
Tätskiktsanslutning:
150 mm perforerad inklistringsfläns
Utloppsrör:
Ø75 mm, kapbart. Vid långa längder kan fler utlopp behövas.
Utloppsriktning:
Bottenutlopp Ø75/Ø110 mm eller sidoutlopp Ø75 mm
Överdel:

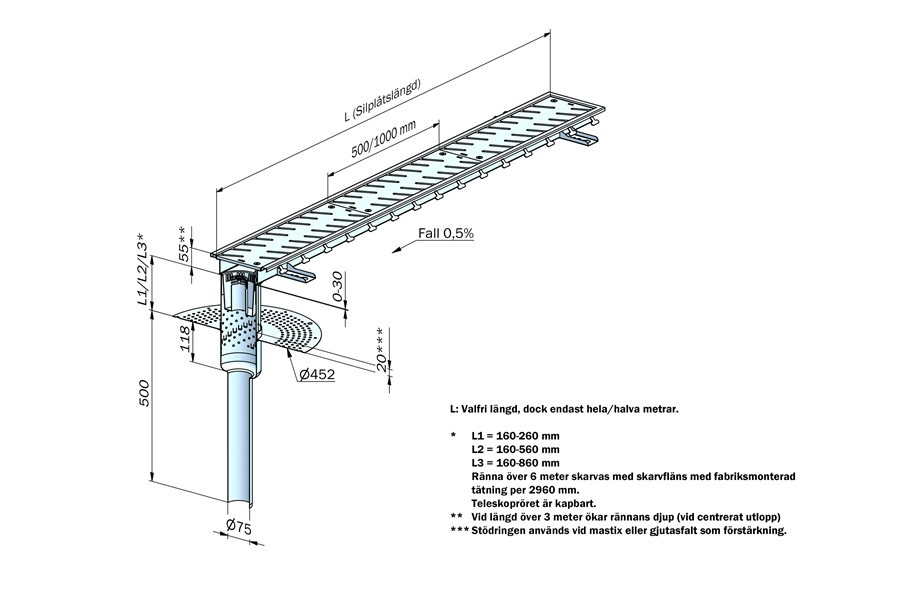

Ränna med fastskruvad rostfri silplåt samt kapbart teleskoprör: L1 160–260 mm, L2 160–560 mm, L3 160–860 mm
Silplåt:
Max 8 kg per del för ergonomisk hantering
Vattenlås:
Nej – rännan levereras utan vattenlås
Belastningsklass:
R50 – max 5000 kg. Provad enligt SS-EN 1253-1 med 33 kN.
Montage:
Betongbjälklag med förborrat hål Ø132 mm. Kräver lokal ingjutning av betong. Vid gjutning av bjälklaget bör variantutförande med fästöron väljas.
AMA-kod:
PRD.2
BVB-ID:
205004
SundaHus-nummer:
SHMD-3T4MN8PVKV

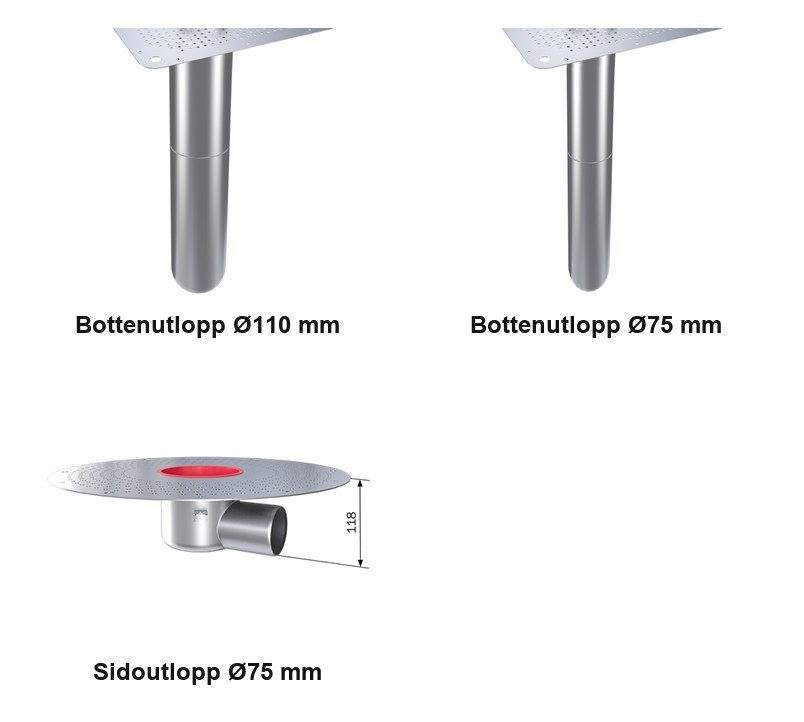

Utloppsrör: Ø75 mm, kapbart. Vid långa längder kan fler utlopp behövas.
Utloppsriktning: Bottenutlopp Ø75/Ø110 mm eller sidoutlopp Ø75 mm
Bottenutlopp Ø75 mm
Bottenutlopp Ø110 mm
Sidoutlopp Ø75 mm

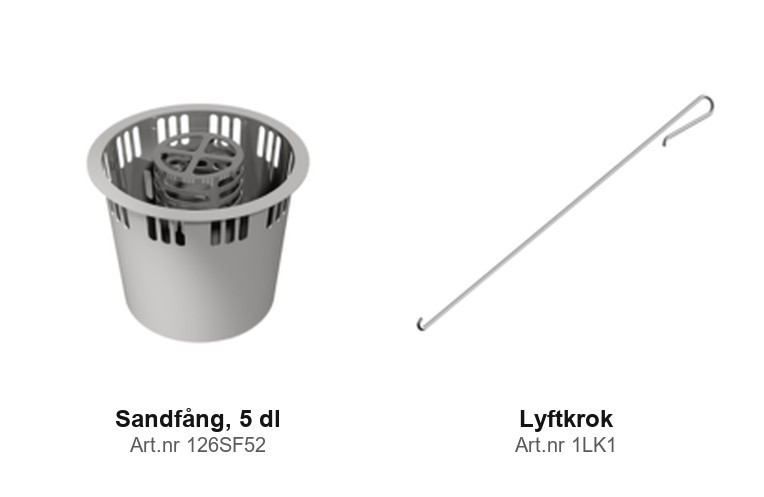

Tillbehör som kan beställas till produkten.
- Sandfång, 5 dl – Art.nr 126SF52. Volym: 5 dl Kapacitet: 5,5 l/s
- Lyftkrok – Art.nr 1LK1. Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

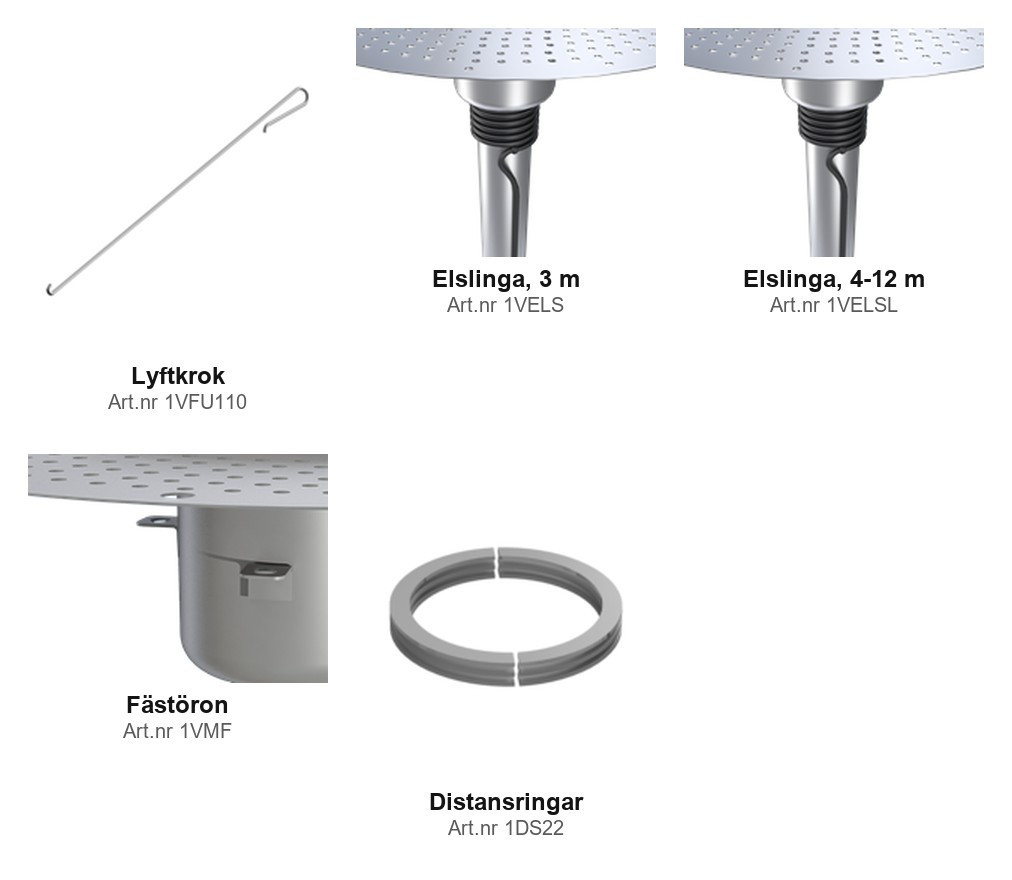

Tilläggsdetaljer och anpassningar som beställs tillsammans med produkten.
- Lyftkrok – Art.nr 1VFU110. Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation. Art.nr. 1LK1 Extra långt utloppsrör Ø110
- Elslinga, 3 m – Art.nr 1VELS. Förhindra isbildning med en självbegränsande elvärmeslinga runt utloppet. Kabel: Levereras färdigmonterad med minst 3 meter elkabel (utan kontakt). Effekt: 20W Anslutning: Kopplas till 230 V Produktinformation Elvärmesli
- Elslinga, 4-12 m – Art.nr 1VELSL. Förhindra isbildning med en självbegränsande elvärmeslinga runt utloppet. Kabel: Levereras färdigmonterad med 4-12 meter elkabel (utan kontakt). Effekt: 20W Anslutning: Kopplas till 230 V Produktinformation Elvärmeslinga
- Fästöron – Art.nr 1VMF. Fästöron används för att fixera produkten i bjälklaget vid gjutning av betongplatta eller bjälklag.
- Distansringar – Art.nr 1DS22. Set med 6 st distansringar som möjliggör justerbarhet av brunnens överdel med 5–15 mm.

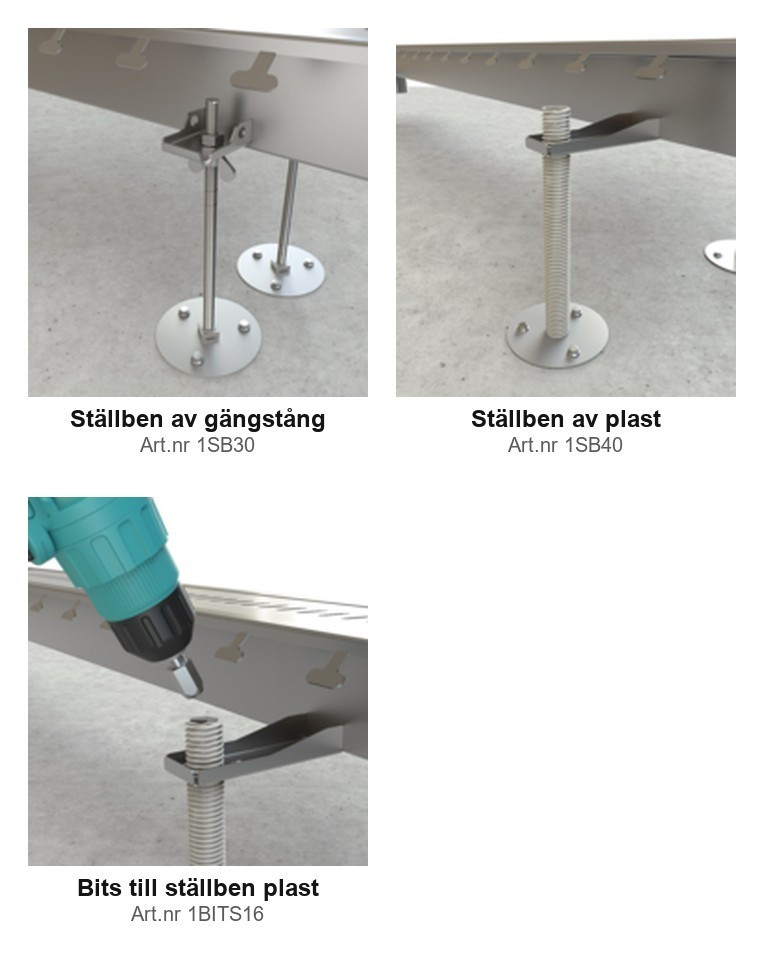

Tillbehör som underlättar montering och höjdjustering.
- Ställben av gängstång – Art.nr 1SB30. Ställben av M10 gängstång. Justering med vingmutter. Höjd: 300 mm. Fotens diameter: 100 mm.
- Ställben av plast – Art.nr 1SB40. Ställben som möjliggör enkel justering ovanifrån. Höjd: 300 mm Fotens diameter: 100 mm. Används tillsammans med Bits till ställben.
- Bits till ställben plast – Art.nr 1BITS16. För enkel höjdjustering av Ställben av plast.
Byggvarudeklaration
