Dagvattenbrunn DVB 300x300 mm för stuprör, med dränering

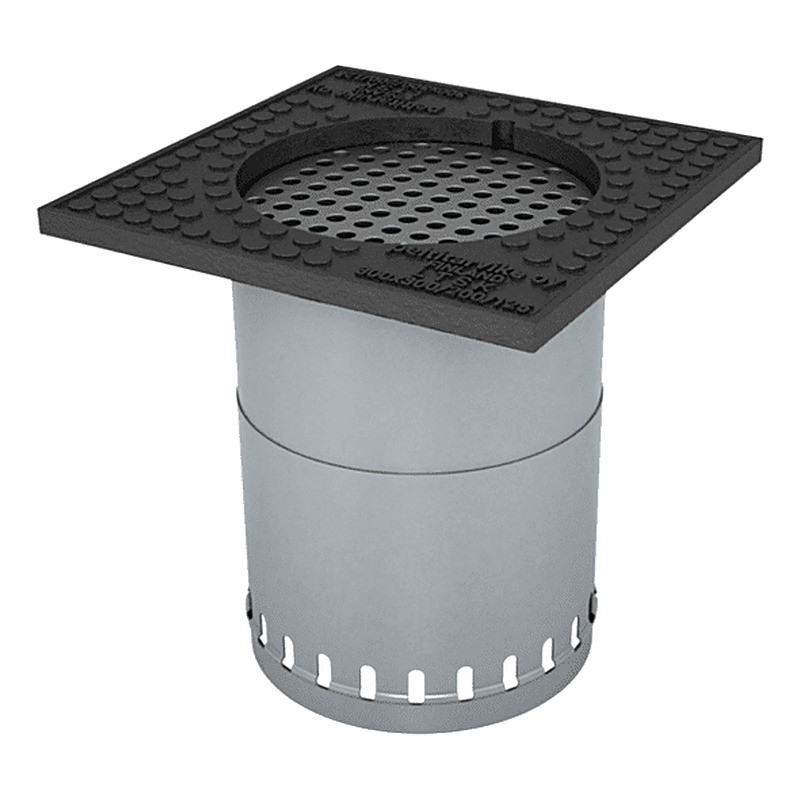

Dagvattenbrunn DVB 300x300 tar emot vatten från ett stuprör som mynnar på ett gårds- eller takbjälklag med omvänd konstruktion. Gjutjärnsramen 300x300 mm med lock Ø205 mm ligger i nivå med färdig yta, och sandfång ingår.

Där stupröret möter bjälklaget

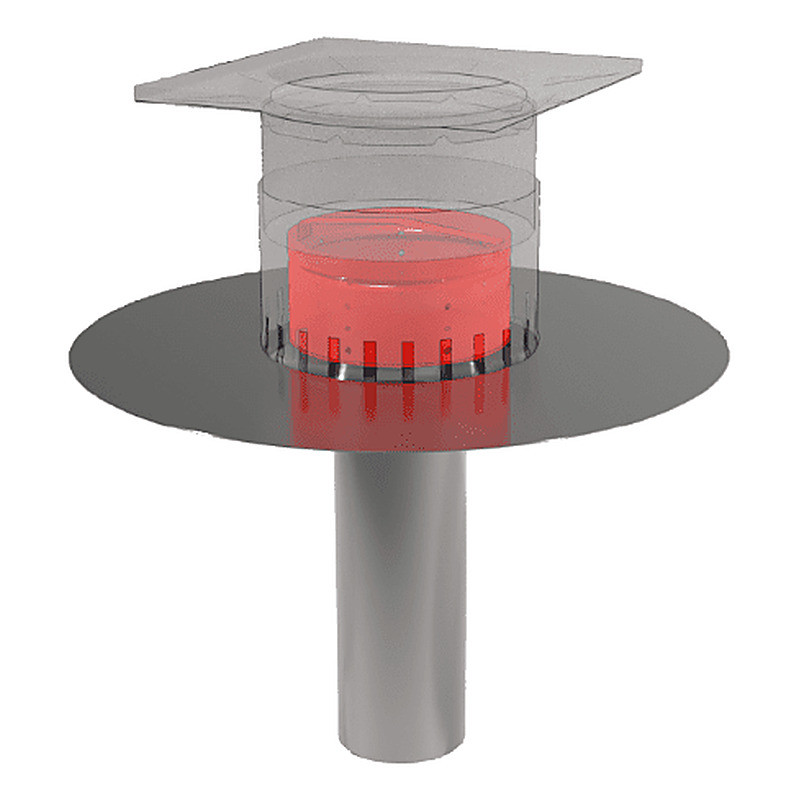

Stupröret leds ner mot brunnens lock, och vattnet går direkt vidare till dagvattensystemet via underdel KK. Vatten som rinner på tätskiktet tas upp genom läckhålen i silens nederkant. Sandfånget fångar grus och skräp innan det når ledningarna.

Som tillbehör finns ett stänkskydd i rostfritt stål, svart, i höjd 120 eller 200 mm.

Så fungerar dräneringen i omvänd konstruktion

I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under isoleringen, där det skyddas mot slitage, frost och UV-ljus. Silen tar hand om ytvattnet uppifrån. Vatten som tränger ner genom ytskiktet och rinner på tätskiktet går in genom läckhålen i silens nederkant. Båda leds till underdelen, som är ansluten till tätskiktet, och vidare till dagvattensystemet.

Höjd efter konstruktionen

Höjden H från tätskiktet till färdig yta tillverkas efter beställning. Den tvådelade förhöjningsringen justeras på plats. Ange konstruktionens tjocklek när du beställer.

Underdel KK – väljs till

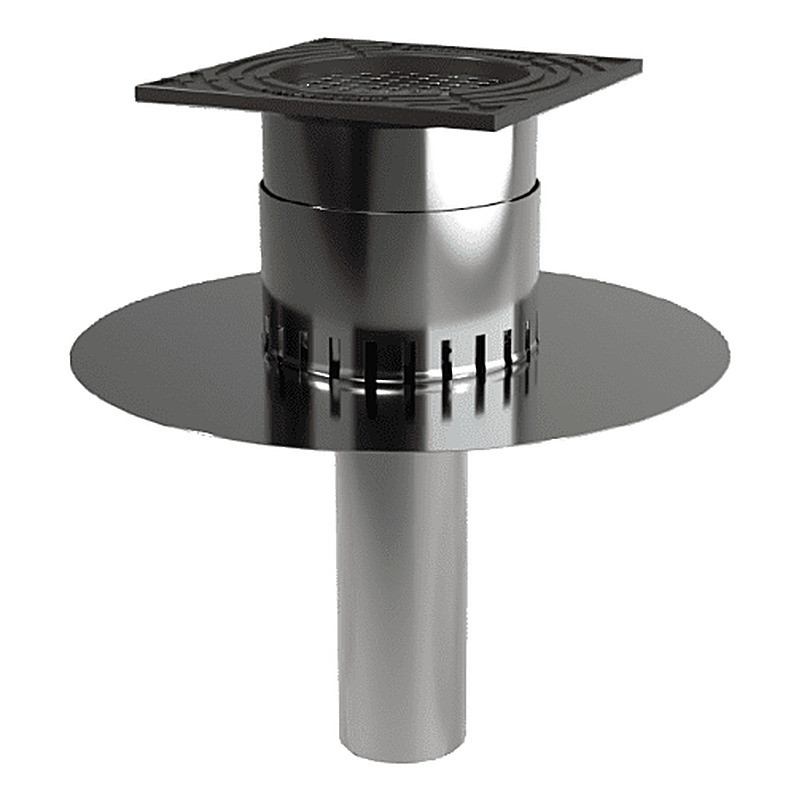

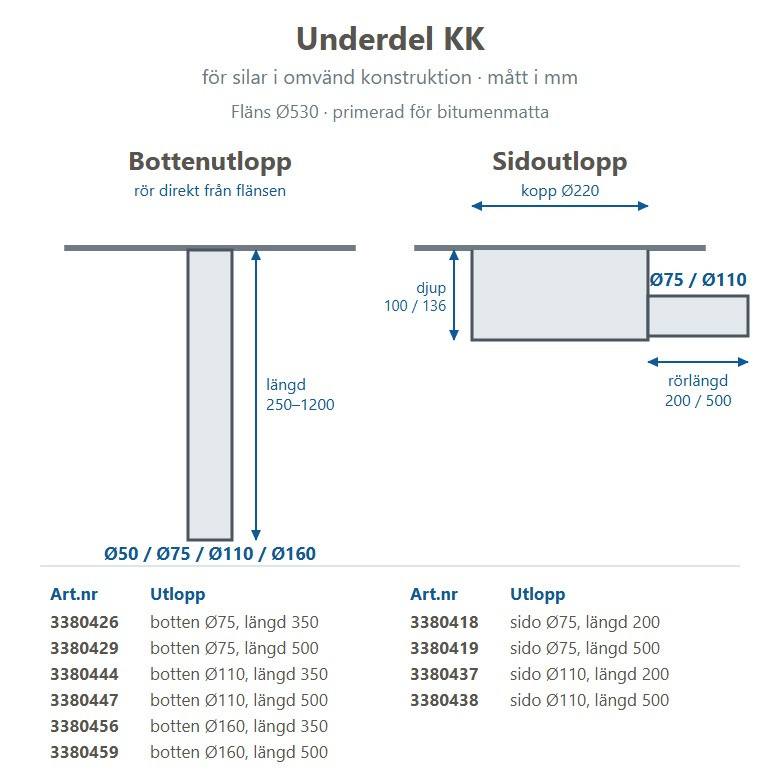

Silen monteras alltid på en underdel. Underdel KK i syrafast stål har en fläns Ø530 mm som är primerad för anslutning till bitumenmatta (kan beställas utan primer för andra tätskikt). Bottenutloppets rör går direkt från flänsen. Välj underdel i listan ovan:

• Bottenutlopp Ø50, Ø75, Ø110 eller Ø160 mm, längd 250–1200 mm, även med djupt uppsamlingskärl 100 mm

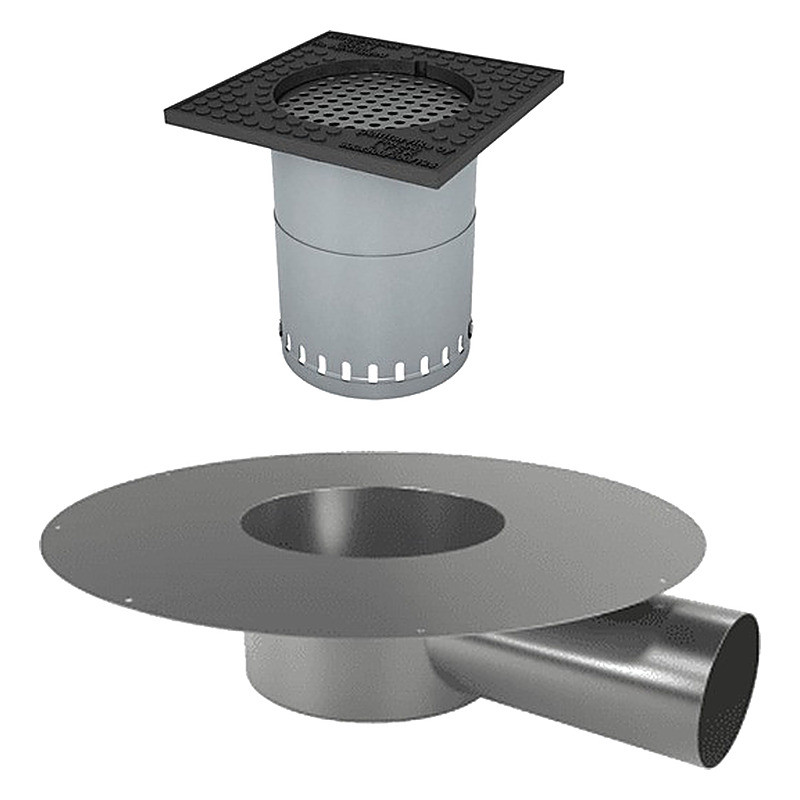

• Sidoutlopp Ø75 eller Ø110 mm, rörlängd 200 eller 500 mm
• Utan underdel – om underdelen redan finns eller köps separat

Artikelnumret visar kombinationen: silens nummer + underdelens artikelnummer, t.ex. 3381253-3380444. Utloppsröret ska gå igenom hela bjälklaget och sluta minst 100 mm under dess undersida – gör inga skarvar inne i konstruktionen.

Tillbehör

• Självreglerande värmekabel 16 W eller 32 W som håller brunnen isfri vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m
• Kondensisolering av 13 mm cellgummi runt utloppsröret, −40 till +85 °C
• Bitumenfläns 580 x 600 mm för bästa anslutning till tätskiktet

Teknisk information

Skötsel

• Töm och rengör sandfånget regelbundet
• Kontrollera locket, t.ex. med avseende på sprickor
• Övrigt underhåll enligt fastighetens drift- och underhållsplan

Beställning och offert

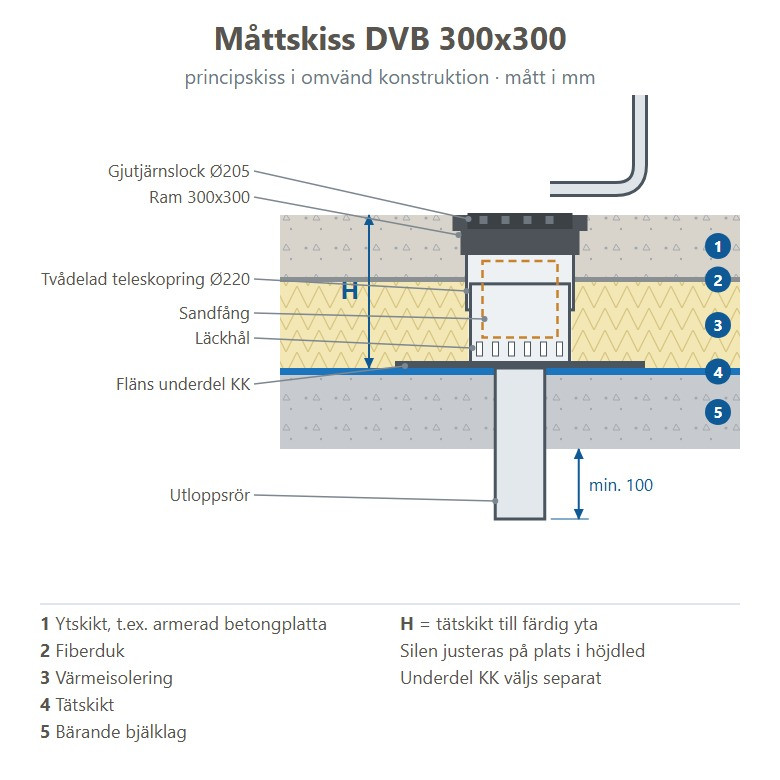

Ange höjden H eller konstruktionens tjocklek från tätskikt till färdig yta, önskad underdel och antal. Andra mått tillverkas efter beställning. Ring oss på 031-790 35 90 så hjälper vi till med val av brunn, underdel och tillbehör. Produktbladet med måttskiss finns under Dokument.
