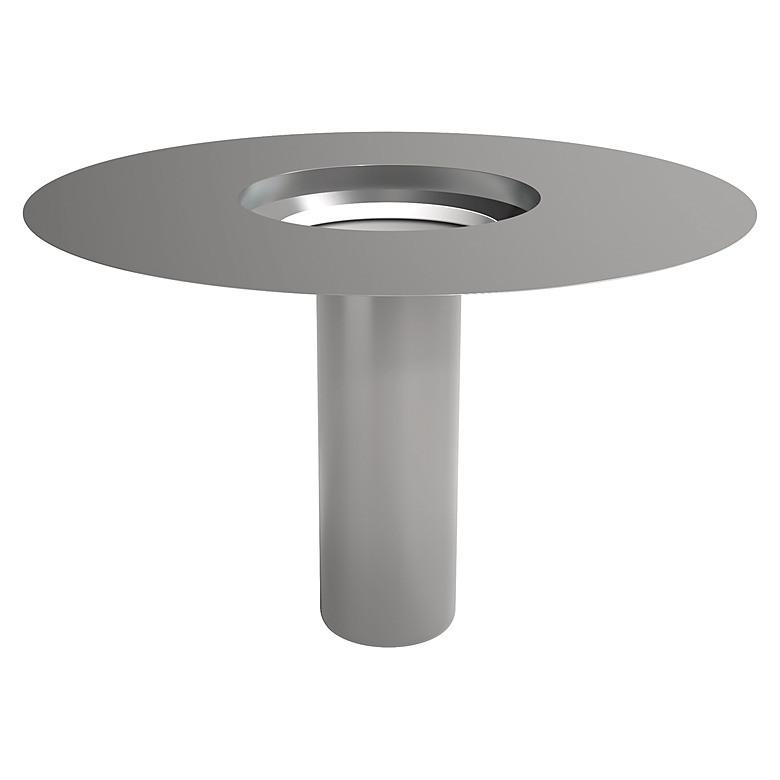

Brunn KK med bottenutlopp är brunnen för omvända takkonstruktioner – gårdsbjälklag, terrasser, takterrasser och gröna tak. Den är tillverkad av syrafast stål och tål krävande väder, temperaturväxlingar och UV-strålning.
Så fungerar en brunn för omvänd konstruktion
I en omvänd konstruktion ligger tätskiktet under värmeisoleringen och ytskiktet. Brunnen ansluts till tätskiktet med den primade flänsen, och ovanpå monteras en silkonstruktion med förhöjningsringar upp till den färdiga ytan. Vattnet som rinner på ytan tas upp av silkonstruktionens lock, och vattnet som rinner på tätskiktet under ytskiktet leds in genom hålen i den nedre förhöjningsringen. Brunnen används alltid tillsammans med en silkonstruktion, som väljs separat.
Primad fläns
Flänsen är primad för anslutning till bitumentätskikt. Brunnen kan beställas utan primer för andra typer av tätskikt – ange det i fältet nedan.
Silkonstruktioner som passar

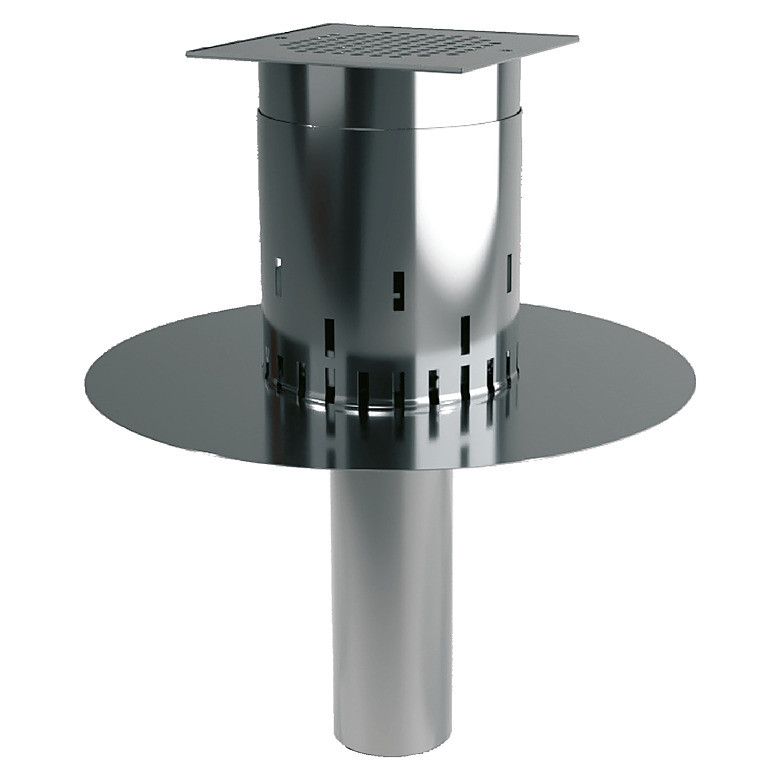

- Terrass – perforerat lock 240 × 240 mm

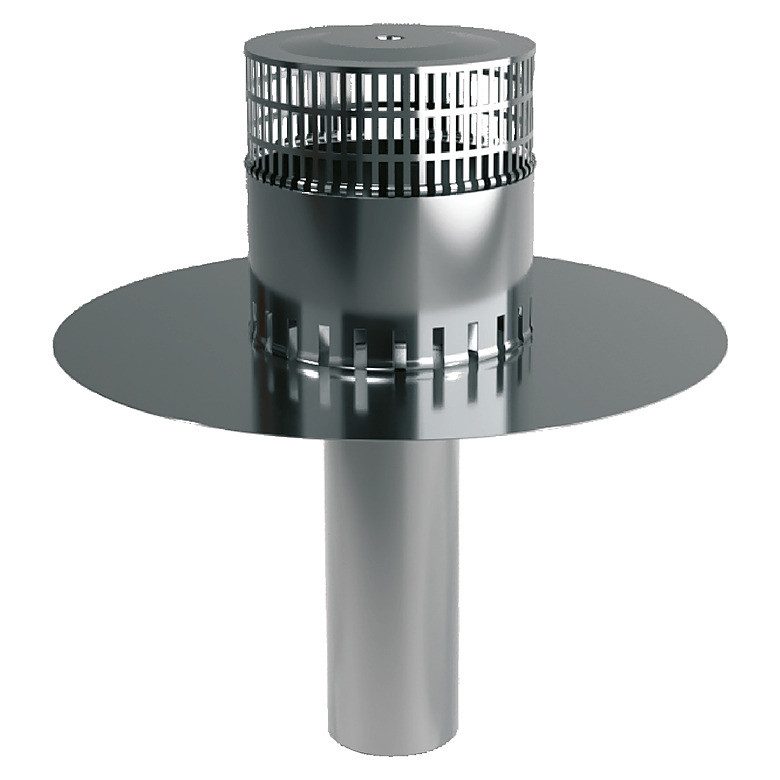

- Omvänt tak – lövsil med fast förhöjningsring

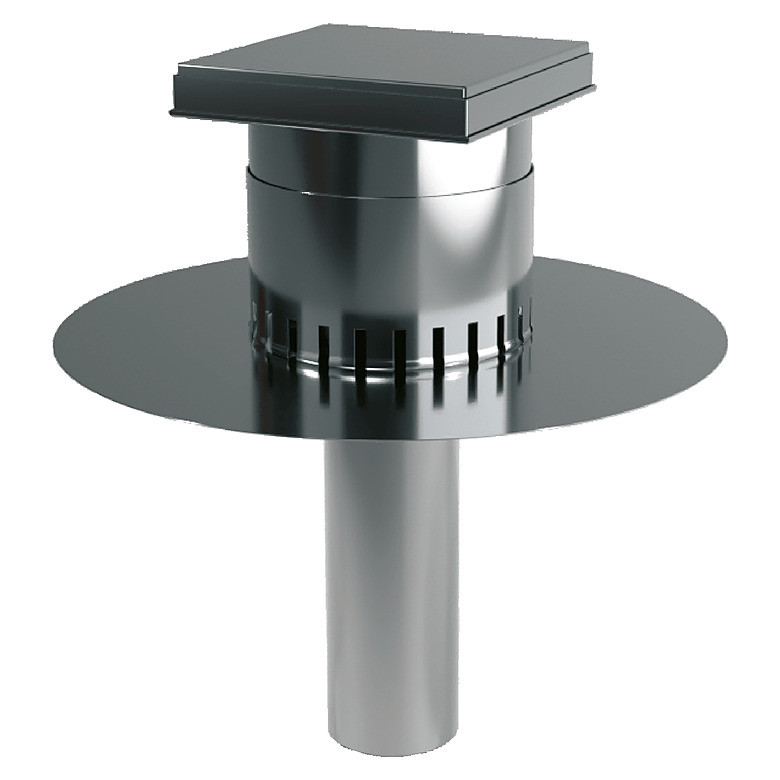

- Gröna tak – slutet isolerat lock 240 × 240 mm

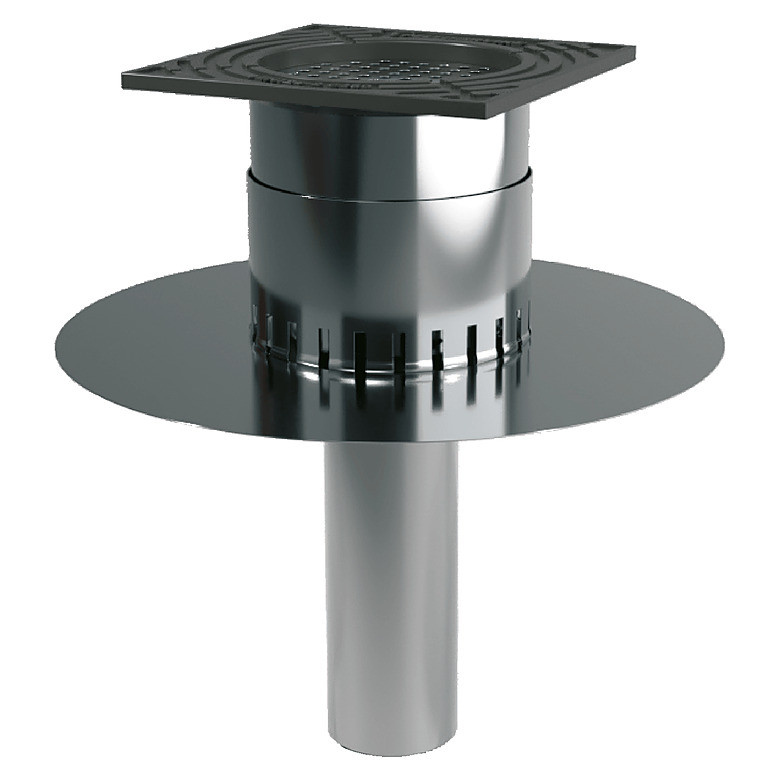

- Stuprör – gjutjärnslock och sandfång
Djupt uppsamlingskärl

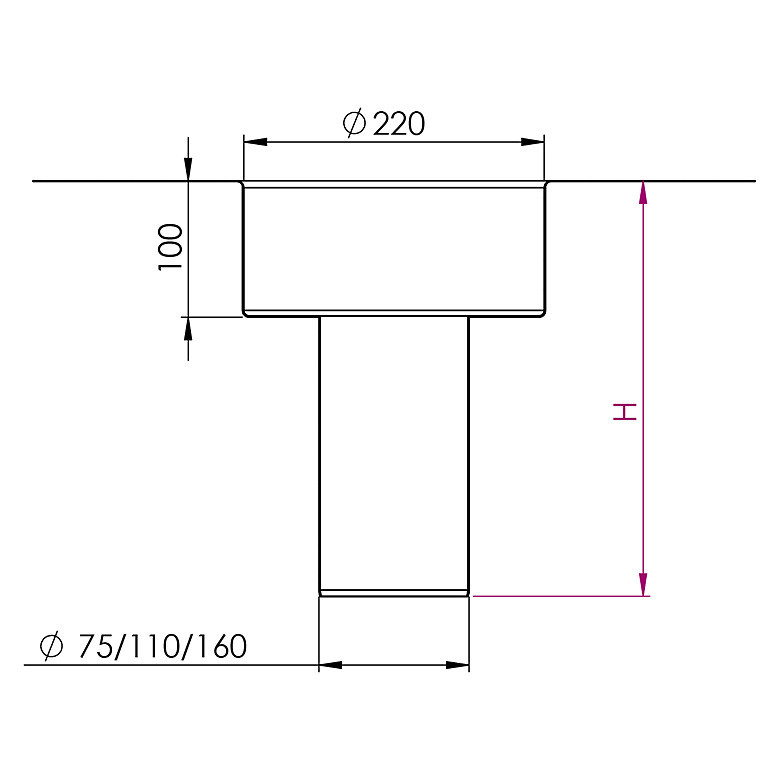

Standardkärlet är 50 mm djupt. För Ø110 mm finns även ett djupt kärl på 100 mm som rymmer mer sand och slam.
Så väljer ni utloppets längd
Utloppsröret ska gå igenom hela den bärande konstruktionen – skarvar får inte hamna inne i bjälklaget. Dimensionera så att rörets ände når minst 100 mm under den bärande konstruktionen.
Tillval och tillbehör
- Självreglerande värmekabel 16 W eller 32 W – håller brunnen isfri vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m
- Kondensisolering av 13 mm cellgummi – hindrar kondens på utloppsröret inomhus (−40 till +85 °C)
- Inklistringsfläns 580 × 600 mm – ger bästa möjliga anslutning till bitumentätskiktet
- Sandfång, förhöjningsringar och inloppsstos till brunn KK
Tillbehören finns under Taktillbehör › Tillbehör till takbrunnar. Värmekabel och isolering monteras på brunnen före leverans.
Provning
Takbrunnen är provad enligt SFS-EN 1253-2. Takbrunnar kan inte CE-märkas eftersom det saknas en harmoniserad produktstandard (hEN); produktens lämplighet verifieras per byggprojekt.
Teknisk information
| Modell | KK – bottenutlopp |
| Material | Syrafast stål |
| Utloppets diameter | Ø50, 75, 110 eller 160 mm |
| Utloppets längd | 250–1 200 mm enligt valet ovan |

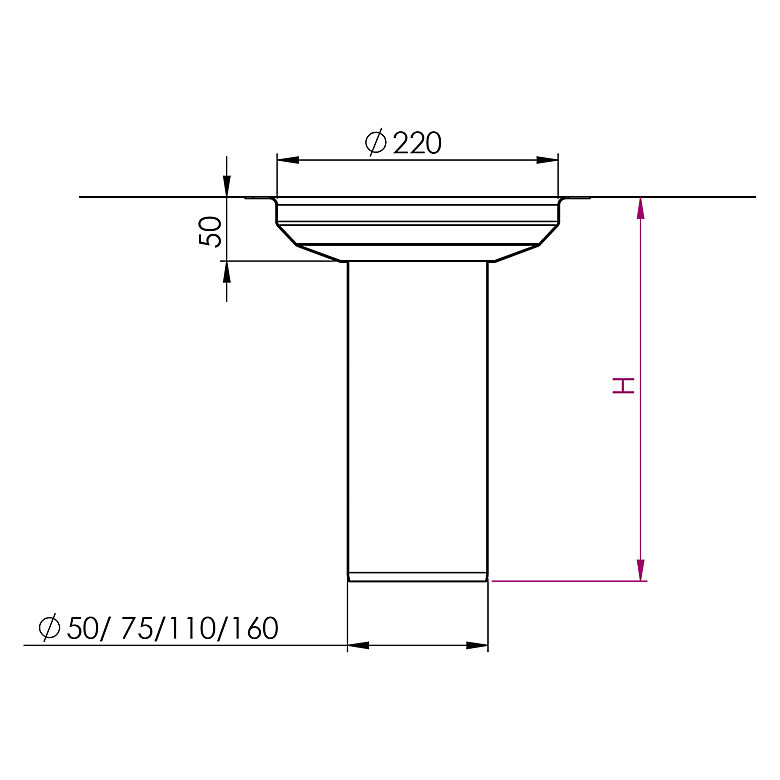

| Uppsamlingskärl | Ø220 mm, djup 50 mm (Ø110 även 100 mm) |
| Flänsdiameter | Ø530 mm, primad |
| Används med | Silkonstruktion – köps separat |
| Provad enligt | SFS-EN 1253-2 |
Andra mått tillverkas efter beställning.
Produktblad finns under Dokument. Vi hjälper gärna till med dimensionering och val av tillbehör – ring 031-790 35 90.
