Markbrunn GVB rund 500 är en kraftig dränerande dagvattenbrunn för trafikerade tak- och gårdsbjälklag med omvänd konstruktion – till exempel gårdsytor över garage, parkeringsdäck och infarter. Gjutjärnsgallret Ø295 i rund ram Ø500 bär 40 ton. Sandfång ingår, och locket finns även i låsbart utförande. Markbrunnen kallas också gatubrunn, vägbrunn eller gårdsbrunn.
Kraftig nog för fordonstrafik

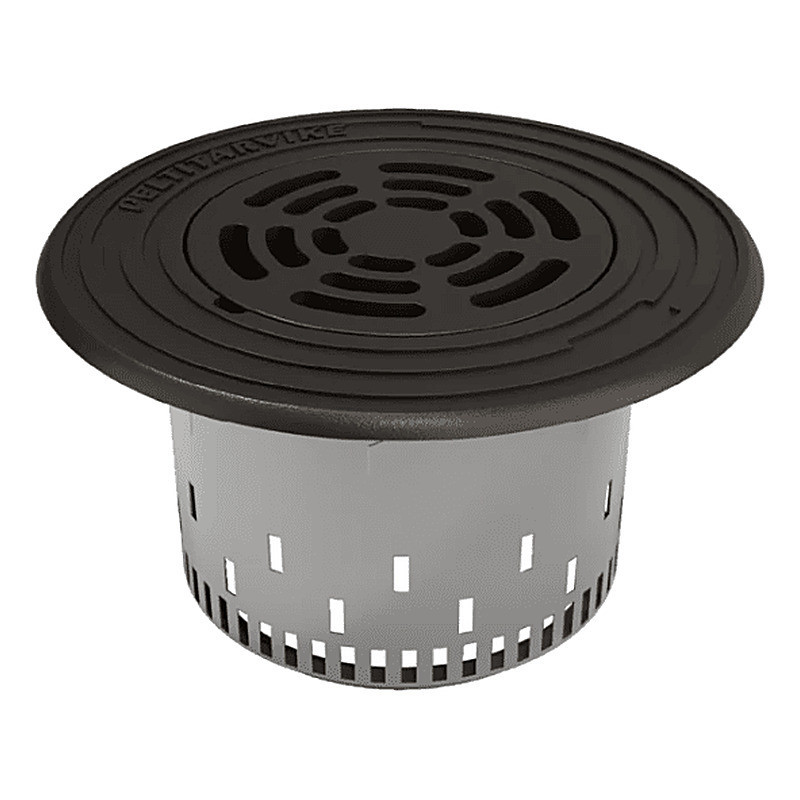

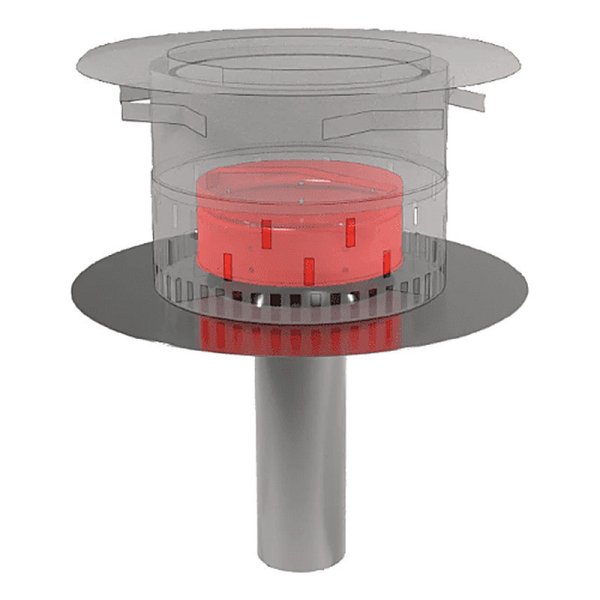

Den runda gjutjärnsramen fördelar lasten från hjul och snöröjning, och silen och underdelen i syrafast rostfritt stål tål krävande väder och temperaturväxlingar. Sandfånget lyfts upp för tömning. Välj låsbart lock där locket inte ska kunna lyftas av obehöriga.
Så fungerar dräneringen i omvänd konstruktion

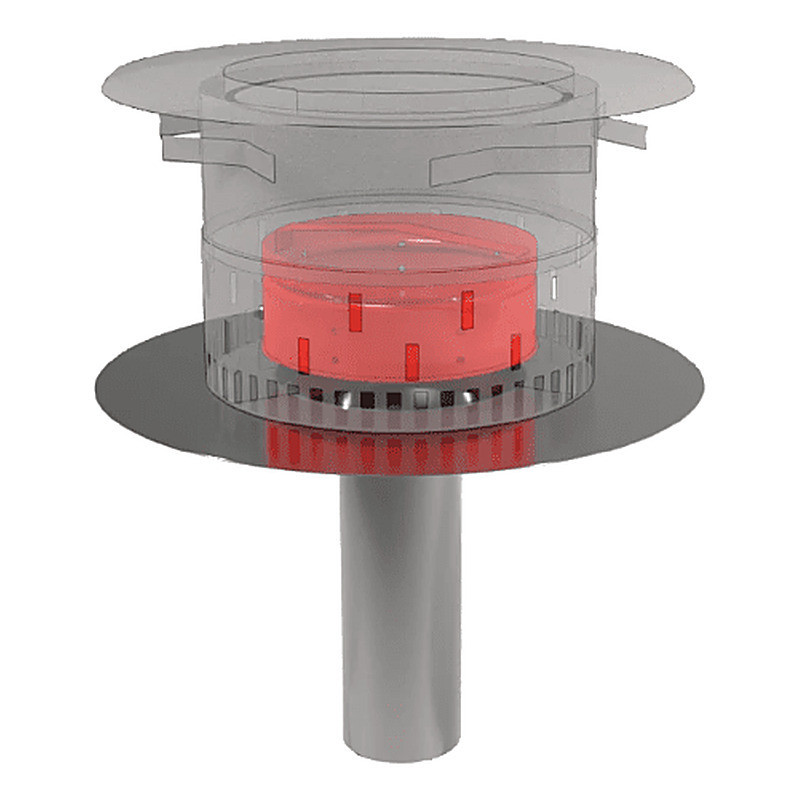

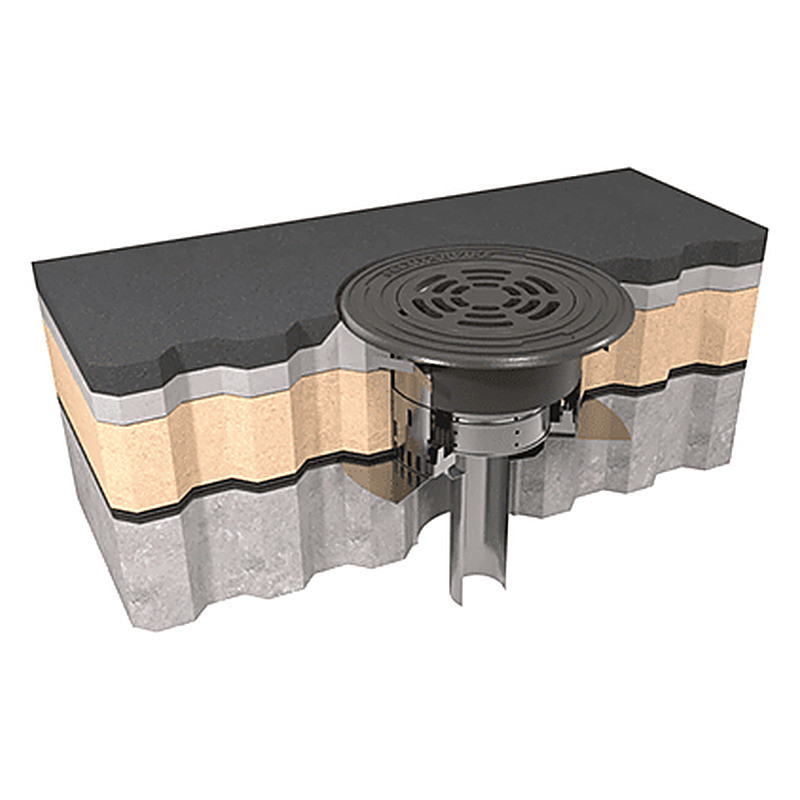

I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under isoleringen, där det skyddas mot slitage, frost och UV-ljus. Silen tar hand om ytvattnet uppifrån. Vatten som tränger ner genom ytskiktet och rinner på tätskiktet går in genom läckhålen i silens nederkant. Båda leds till underdelen, som är ansluten till tätskiktet, och vidare till dagvattensystemet.
Rätt höjd direkt på plats

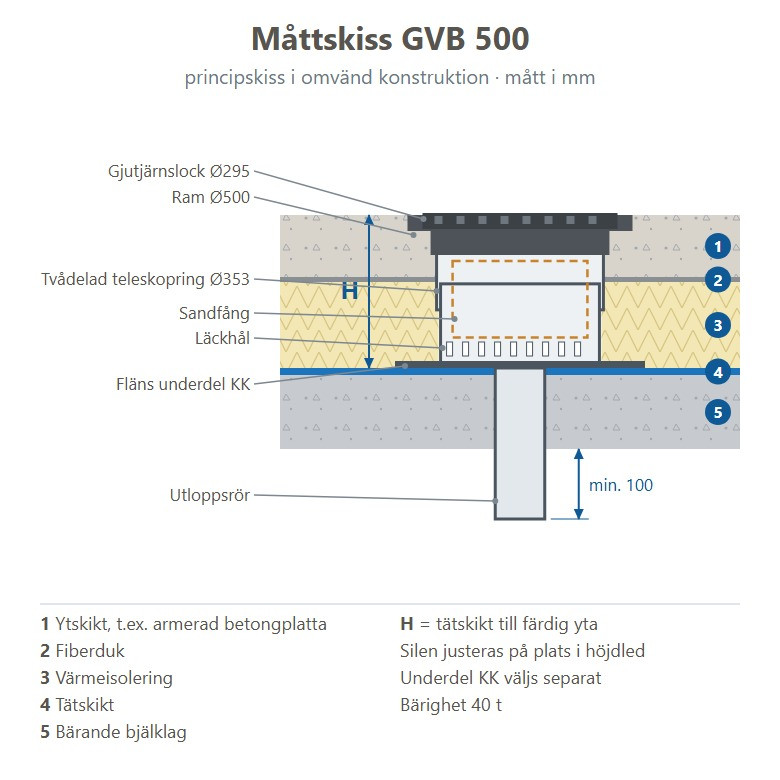

Höjden H räknas från tätskiktet till färdig yta. Silen har en tvådelad, teleskopisk förhöjningsring som justeras på plats, så att locket hamnar exakt i nivå med den färdiga ytan. Justeringsmånen tar också upp konstruktionens naturliga sättningar. Välj det höjdintervall som täcker konstruktionens tjocklek.

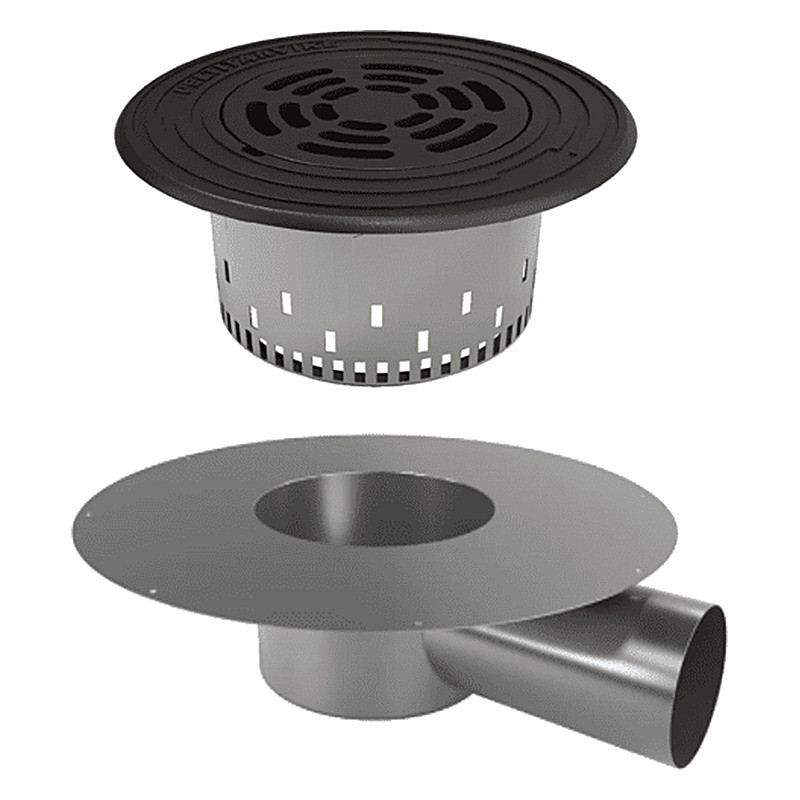

Underdel KK – väljs till

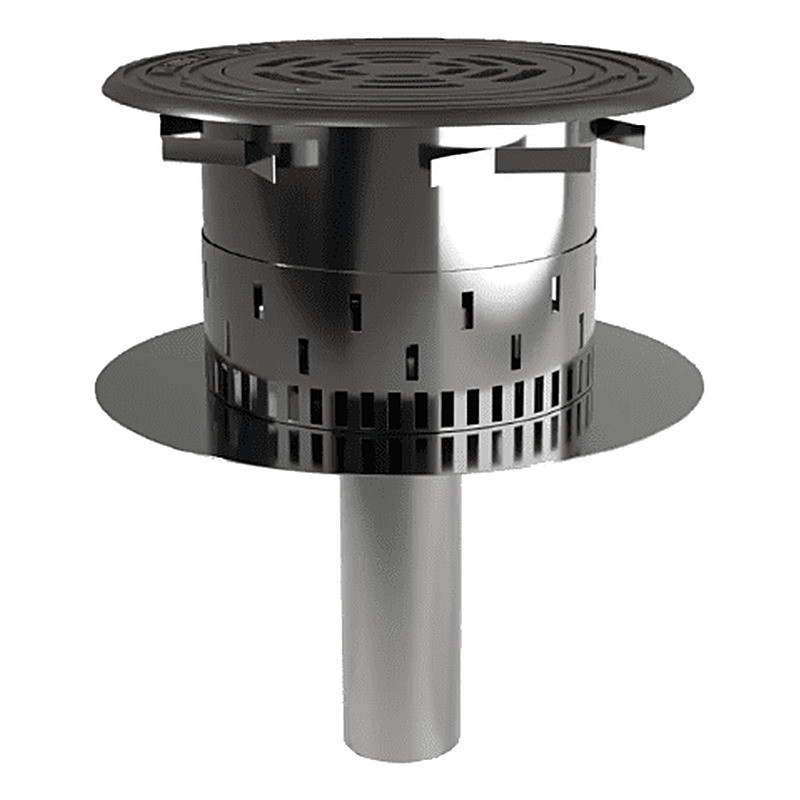

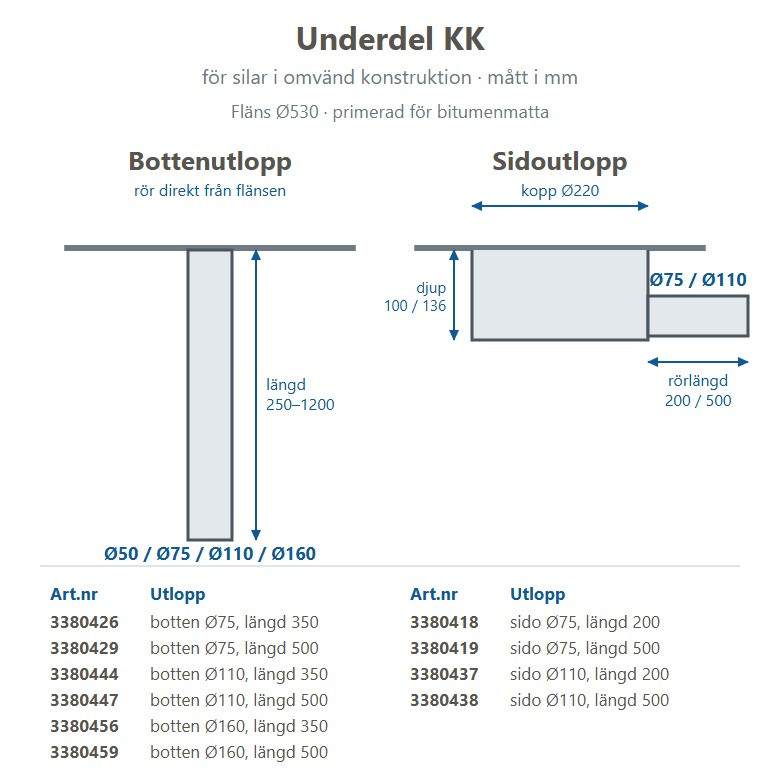

Silen monteras alltid på en underdel. Underdel KK i syrafast stål har en fläns Ø530 mm som är primerad för anslutning till bitumenmatta (kan beställas utan primer för andra tätskikt). Bottenutloppets rör går direkt från flänsen. Välj underdel i listan ovan:
- Bottenutlopp Ø50, Ø75, Ø110 eller Ø160 mm, längd 250–1200 mm, även med djupt uppsamlingskärl 100 mm
- Sidoutlopp Ø75 eller Ø110 mm, rörlängd 200 eller 500 mm
- Utan underdel – om underdelen redan finns eller köps separat
Artikelnumret visar kombinationen: silens nummer + underdelens artikelnummer, t.ex. 3381253-3380444. Utloppsröret ska gå igenom hela bjälklaget och sluta minst 100 mm under dess undersida – gör inga skarvar inne i konstruktionen.
Tillbehör
- Självreglerande värmekabel 16 W eller 32 W som håller brunnen isfri vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m
- Kondensisolering av 13 mm cellgummi runt utloppsröret, −40 till +85 °C
- Bitumenfläns 580 x 600 mm för bästa anslutning till tätskiktet
Teknisk information
| Material, sil | Syrafast rostfritt stål EN 1.4404 |
| Galler och ram | Gjutjärn |
| Gallrets diameter | Ø295 mm |
| Ramens diameter | Ø500 mm |
| Förhöjningsring | Ø353 mm, tvådelad, teleskopisk, med gjutförankringar |
| Höjd H, tätskikt till färdig yta | 180–230, 220–320, 290–450, 400–650 eller 550–950 mm |
| Bärighet | 40 ton |
| Lock | Standard eller låsbart |
| Sandfång | Ingår |
| Underdel | KK, väljs separat |
Höjder och artikelnummer
| Höjd H (mm) | Artikelnummer | Låsbart lock |
|---|
| 180–230 | 3381259 | 3381260 |
| 220–320 | 3381261 | 3381262 |
| 290–450 | 3381263 | 3381264 |
| 400–650 | 3381265 | 3381266 |
| 550–950 | 3381267 | 3381268 |
Utan underdel. Med underdel läggs underdelens artikelnummer till, t.ex. 3381259-3380426.
Skötsel
- Töm och rengör sandfånget regelbundet
- Kontrollera locket, t.ex. med avseende på sprickor
- Övrigt underhåll enligt fastighetens drift- och underhållsplan
Beställning och offert
Ange höjden H eller konstruktionens tjocklek från tätskikt till färdig yta, önskad underdel och antal. Andra mått tillverkas efter beställning. Ring oss på 031-790 35 90 så hjälper vi till med val av brunn, underdel och tillbehör. Produktbladet med måttskiss finns under Dokument.
Monteringsanvisning Markbrunn GVB rund 500
