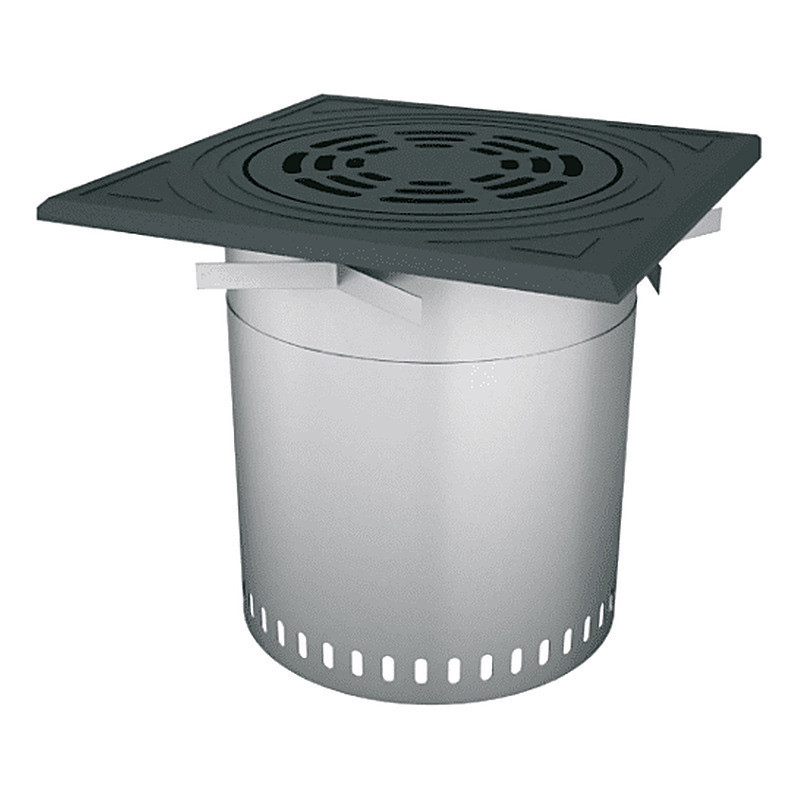

Markbrunn GVB 450x450 är en kraftig dränerande dagvattenbrunn för trafikerade tak- och gårdsbjälklag med omvänd konstruktion – till exempel gårdsytor över garage, parkeringsdäck och infarter. Den kvadratiska ramen 450x450 passar i plattor och marksten, och gjutjärnsgallret bär 40 ton. Sandfång ingår, och locket finns även låsbart. Markbrunnen kallas också gatubrunn, vägbrunn eller gårdsbrunn.
Kvadratisk ram som följer beläggningen
Den kvadratiska gjutjärnsramen är lätt att lägga in i plattor och marksten och fördelar lasten från fordon. Silen och underdelen i syrafast rostfritt stål tål krävande väder och temperaturväxlingar. Välj låsbart lock där locket inte ska kunna lyftas av obehöriga.
Så fungerar dräneringen i omvänd konstruktion

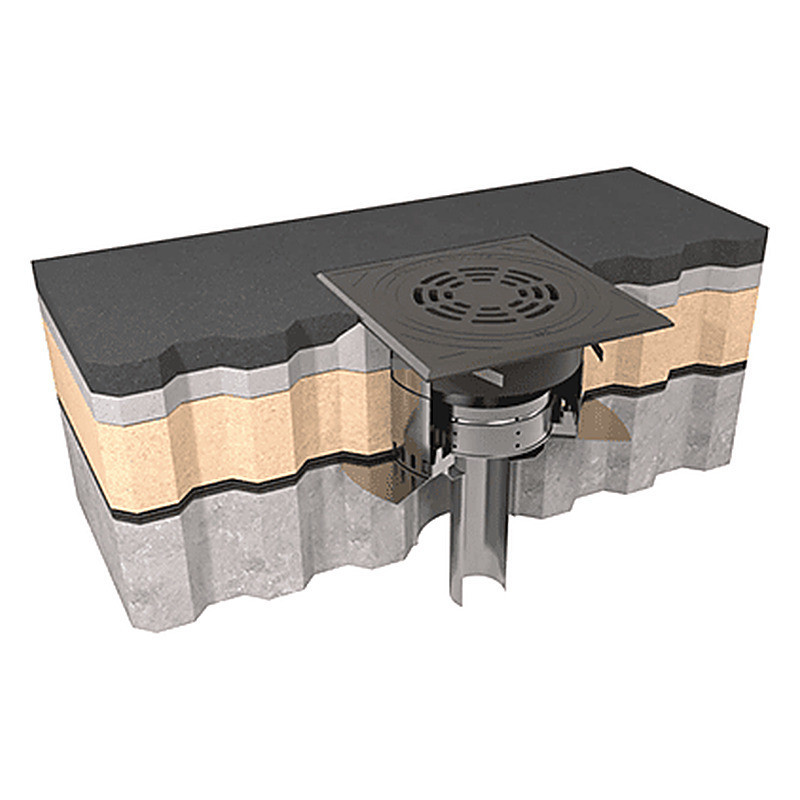

I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under isoleringen, där det skyddas mot slitage, frost och UV-ljus. Silen tar hand om ytvattnet uppifrån. Vatten som tränger ner genom ytskiktet och rinner på tätskiktet går in genom läckhålen i silens nederkant. Båda leds till underdelen, som är ansluten till tätskiktet, och vidare till dagvattensystemet.
Rätt höjd direkt på plats

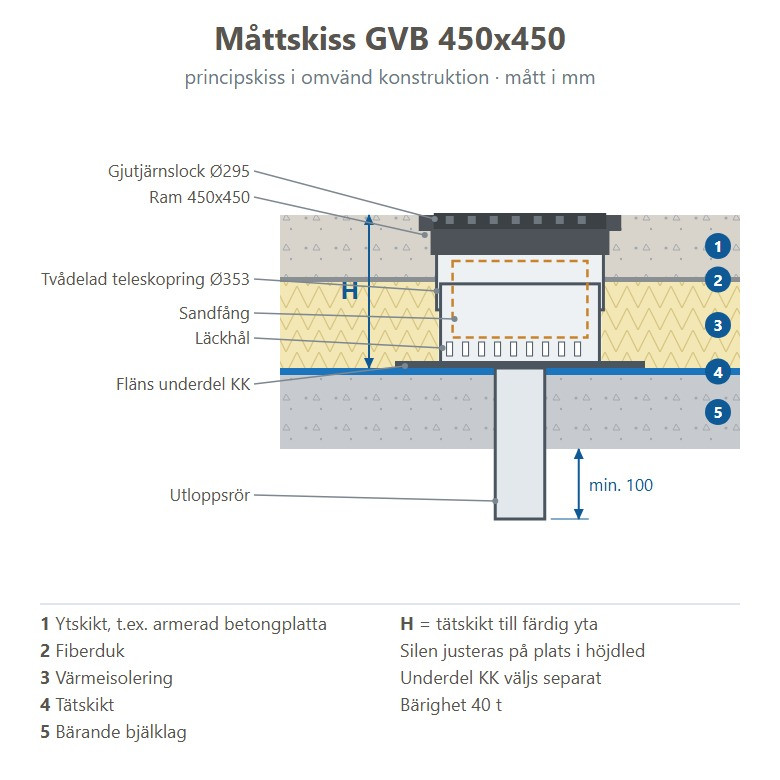

Höjden H räknas från tätskiktet till färdig yta. Silen har en tvådelad, teleskopisk förhöjningsring som justeras på plats, så att locket hamnar exakt i nivå med den färdiga ytan. Justeringsmånen tar också upp konstruktionens naturliga sättningar. Välj det höjdintervall som täcker konstruktionens tjocklek.
Underdel KK – väljs till

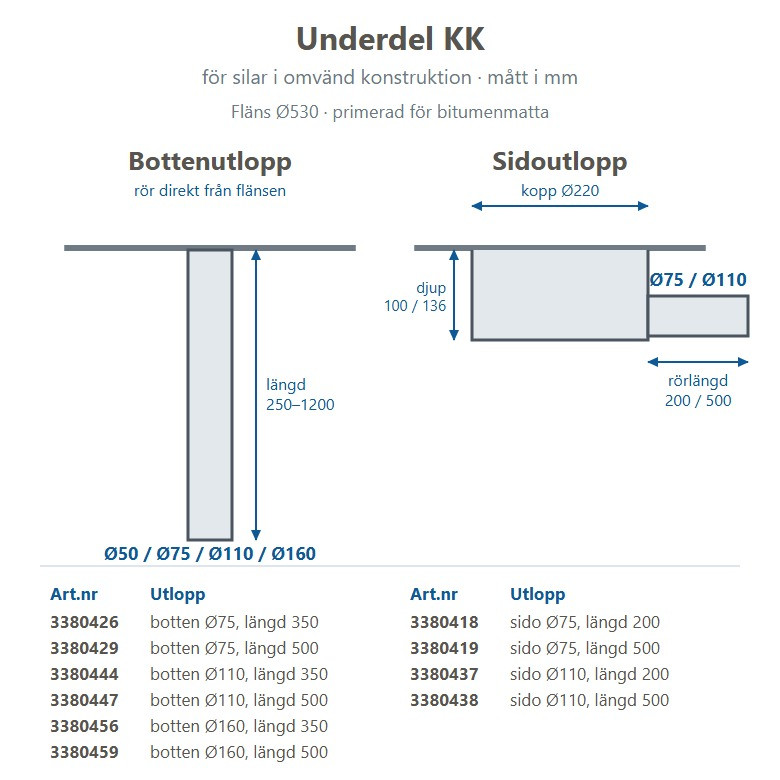

Silen monteras alltid på en underdel. Underdel KK i syrafast stål har en fläns Ø530 mm som är primerad för anslutning till bitumenmatta (kan beställas utan primer för andra tätskikt). Bottenutloppets rör går direkt från flänsen. Välj underdel i listan ovan:

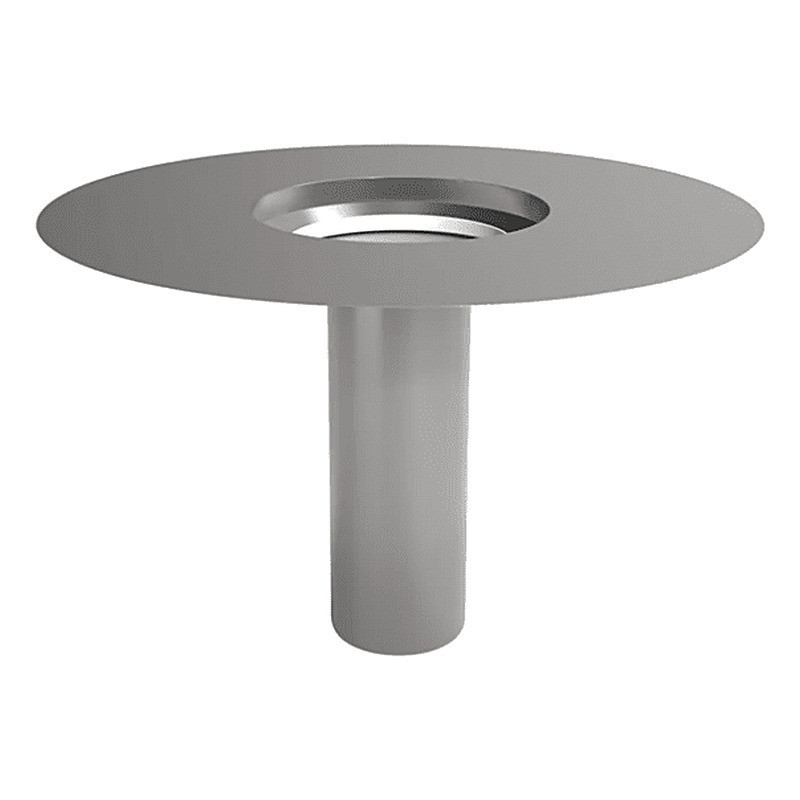

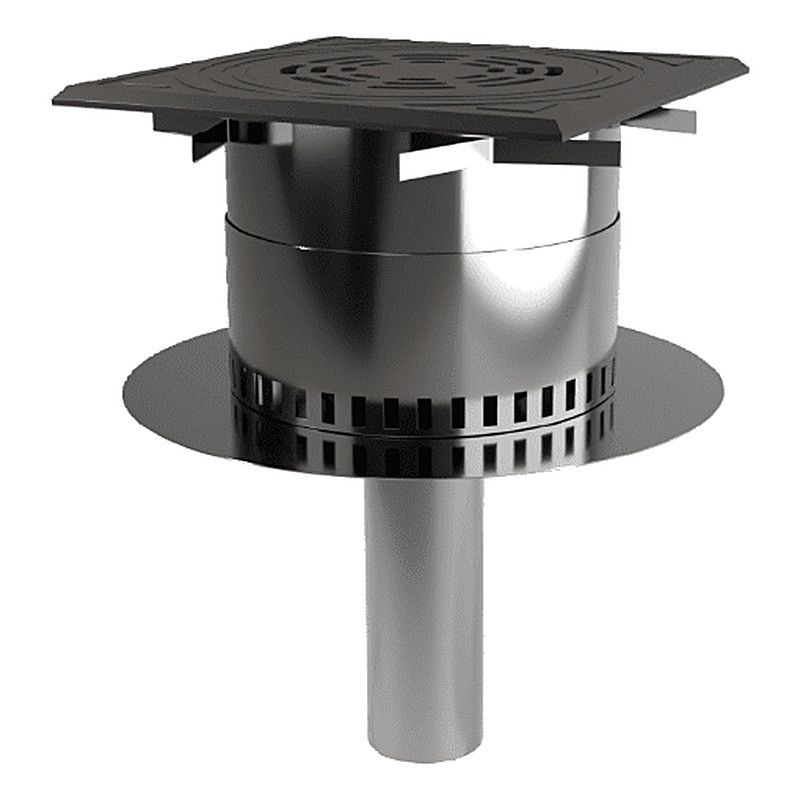

- Bottenutlopp Ø50, Ø75, Ø110 eller Ø160 mm, längd 250–1200 mm, även med djupt uppsamlingskärl 100 mm

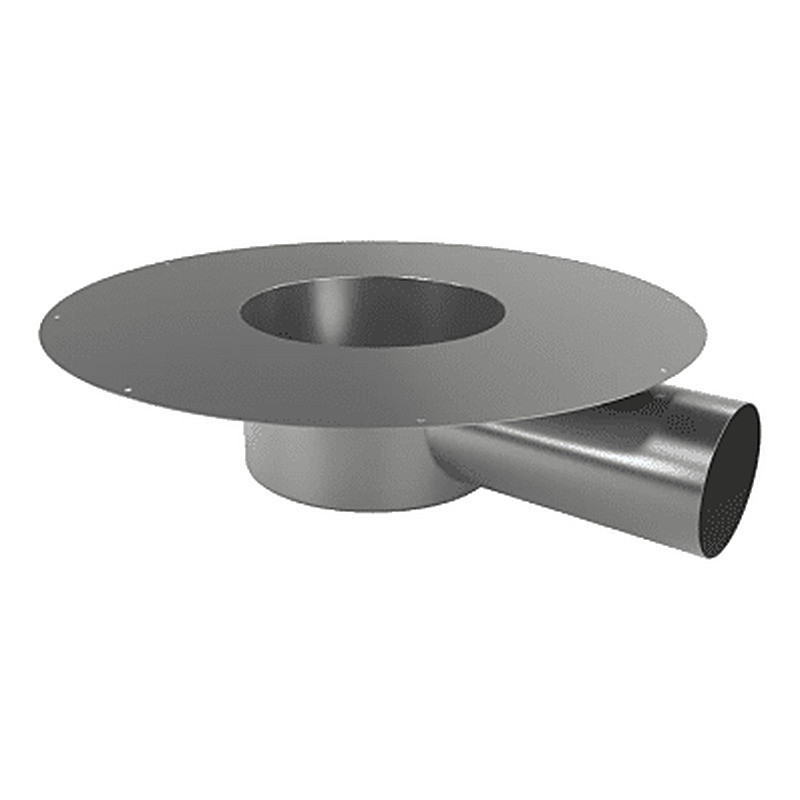

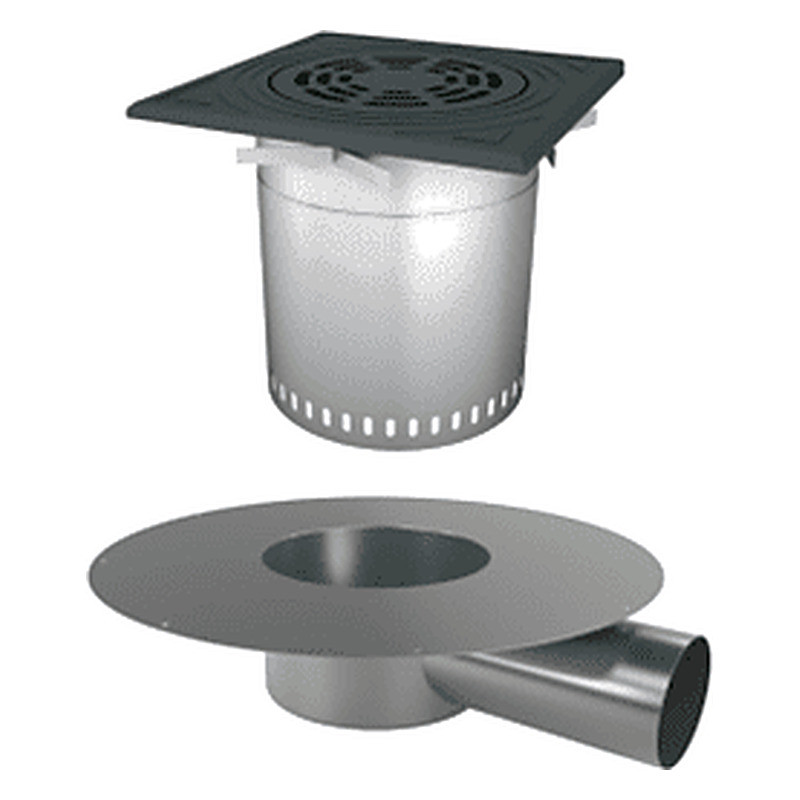

- Sidoutlopp Ø75 eller Ø110 mm, rörlängd 200 eller 500 mm
- Utan underdel – om underdelen redan finns eller köps separat
Artikelnumret visar kombinationen: silens nummer + underdelens artikelnummer, t.ex. 3381253-3380444. Utloppsröret ska gå igenom hela bjälklaget och sluta minst 100 mm under dess undersida – gör inga skarvar inne i konstruktionen.
Tillbehör
- Självreglerande värmekabel 16 W eller 32 W som håller brunnen isfri vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m
- Kondensisolering av 13 mm cellgummi runt utloppsröret, −40 till +85 °C
- Bitumenfläns 580 x 600 mm för bästa anslutning till tätskiktet
Teknisk information
| Material, sil | Syrafast rostfritt stål EN 1.4404 |
| Galler och ram | Gjutjärn |
| Gallrets diameter | Ø295 mm |
| Ram | 450 x 450 mm |
| Förhöjningsring | Ø353 mm, tvådelad, teleskopisk, med gjutförankringar |
| Höjd H, tätskikt till färdig yta | 180–230, 220–320, 290–450, 400–650 eller 550–950 mm |
| Bärighet | 40 ton |
| Lock | Standard eller låsbart |
| Sandfång | Ingår |
| Underdel | KK, väljs separat |
Höjder och artikelnummer
| Höjd H (mm) | Artikelnummer | Låsbart lock |
|---|
| 180–230 | 3381269 | 3381270 |
| 220–320 | 3381271 | 3381272 |
| 290–450 | 3381273 | 3381274 |
| 400–650 | 3381275 | 3381276 |
| 550–950 | 3381277 | 3381278 |
Utan underdel. Med underdel läggs underdelens artikelnummer till, t.ex. 3381269-3380426.
Skötsel
- Töm och rengör sandfånget regelbundet
- Kontrollera locket, t.ex. med avseende på sprickor
- Övrigt underhåll enligt fastighetens drift- och underhållsplan
Beställning och offert
Ange höjden H eller konstruktionens tjocklek från tätskikt till färdig yta, önskad underdel och antal. Andra mått tillverkas efter beställning. Ring oss på 031-790 35 90 så hjälper vi till med val av brunn, underdel och tillbehör. Produktbladet med måttskiss finns under Dokument.
