Markbrunn GVB rund 670 mm med dränering, 40 ton

Markbrunn GVB rund 670 är vår största dränerande dagvattenbrunn för trafikerade tak- och gårdsbjälklag med omvänd konstruktion. Gjutjärnsgallret Ø500 i ram Ø670 bär 40 ton. Sandfång ingår, och höjden tillverkas efter konstruktionen. Markbrunnen kallas också gatubrunn, vägbrunn eller gårdsbrunn.

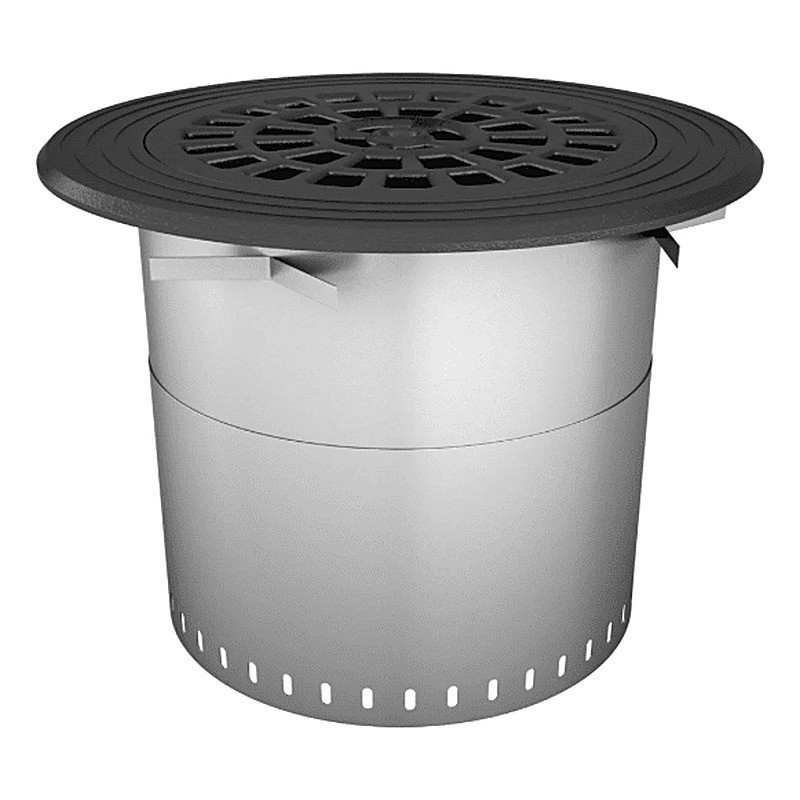

Störst i serien

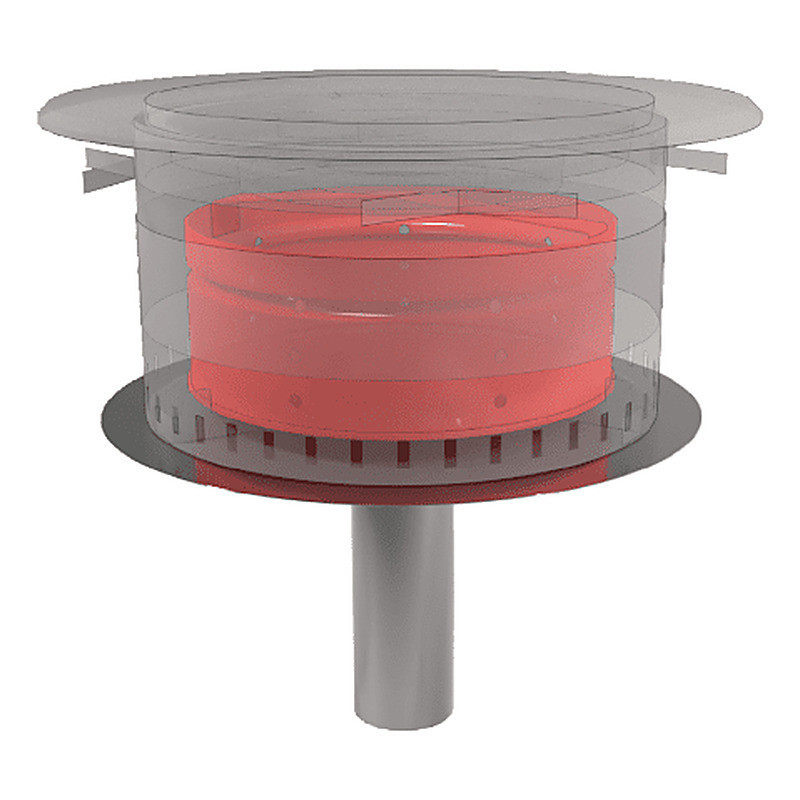

Gjutjärnsgallret Ø500 är det största i serien och passar stora gårds- och körytor på bjälklag. Förhöjningsringen Ø550 och silen i syrafast rostfritt stål tål krävande väder och temperaturväxlingar, och sandfånget lyfts upp för tömning.

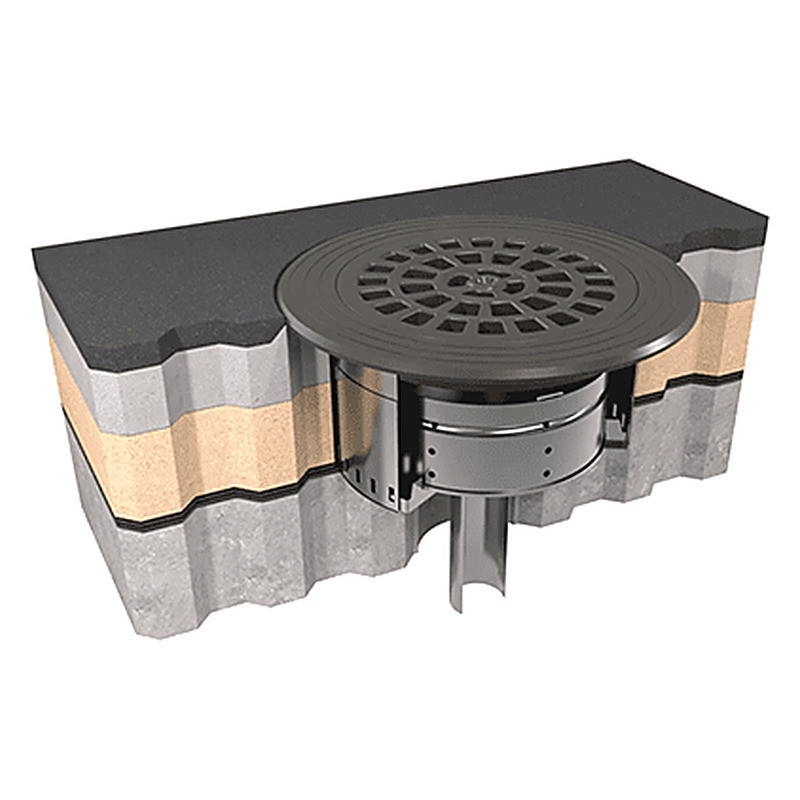

Så fungerar dräneringen i omvänd konstruktion

I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under isoleringen, där det skyddas mot slitage, frost och UV-ljus. Silen tar hand om ytvattnet uppifrån. Vatten som tränger ner genom ytskiktet och rinner på tätskiktet går in genom läckhålen i silens nederkant. Båda leds till underdelen, som är ansluten till tätskiktet, och vidare till dagvattensystemet.

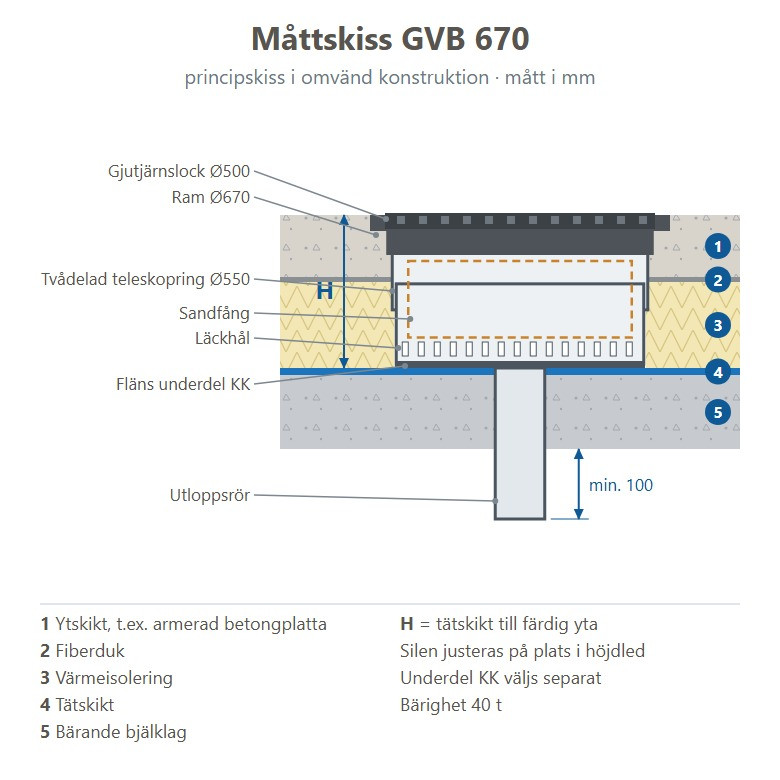

Höjd efter konstruktionen

Höjden H från tätskiktet till färdig yta tillverkas efter beställning. Den tvådelade, teleskopiska förhöjningsringen finjusteras på plats och tar upp konstruktionens sättningar. Ange konstruktionens tjocklek när du beställer.

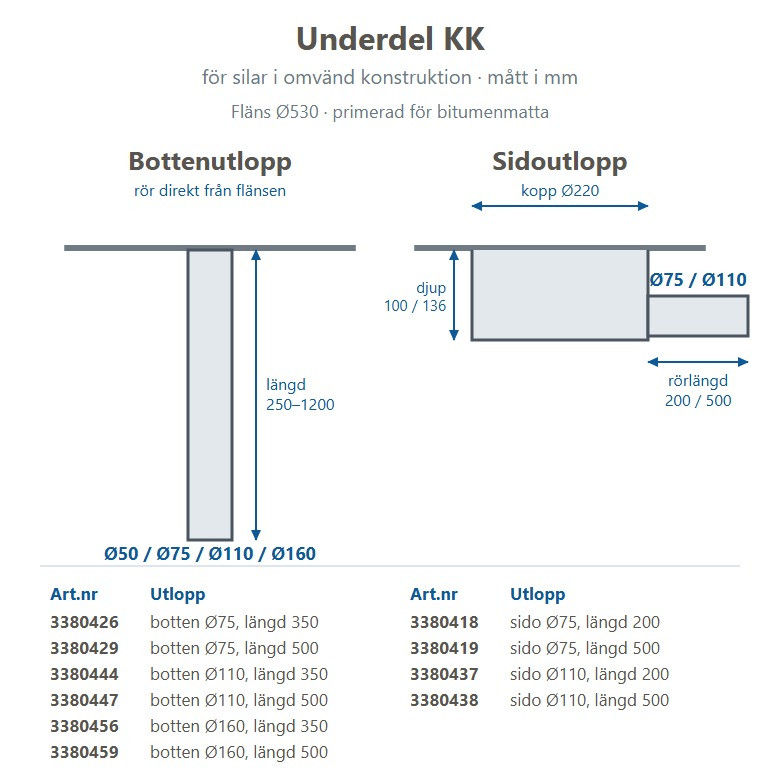

Underdel KK – väljs till

Silen monteras alltid på en underdel. Underdel KK i syrafast stål har en fläns Ø530 mm som är primerad för anslutning till bitumenmatta (kan beställas utan primer för andra tätskikt). Bottenutloppets rör går direkt från flänsen. Välj underdel i listan ovan:

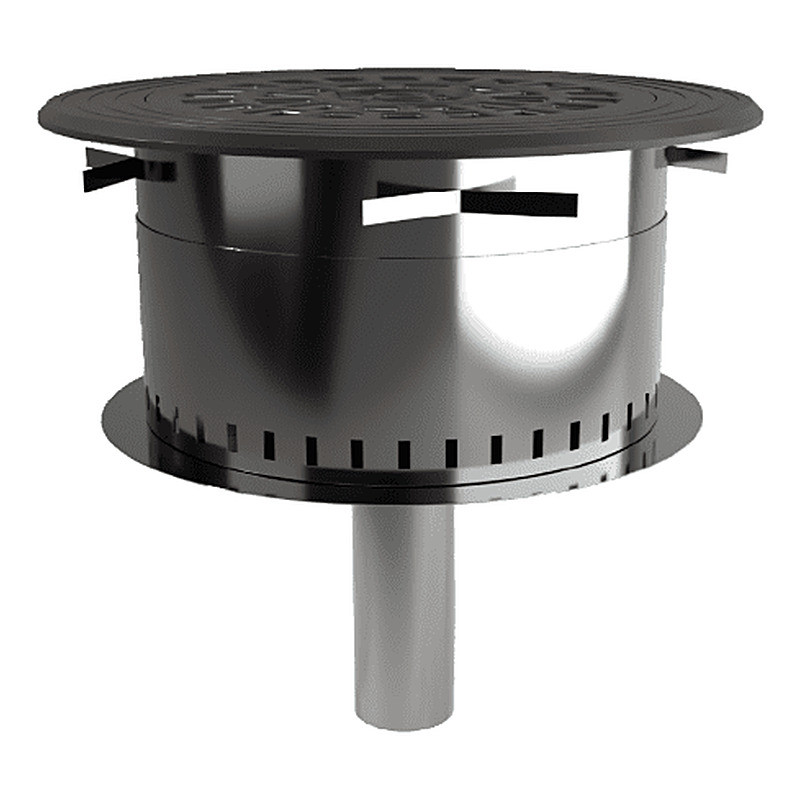

• Bottenutlopp Ø50, Ø75, Ø110 eller Ø160 mm, längd 250–1200 mm, även med djupt uppsamlingskärl 100 mm

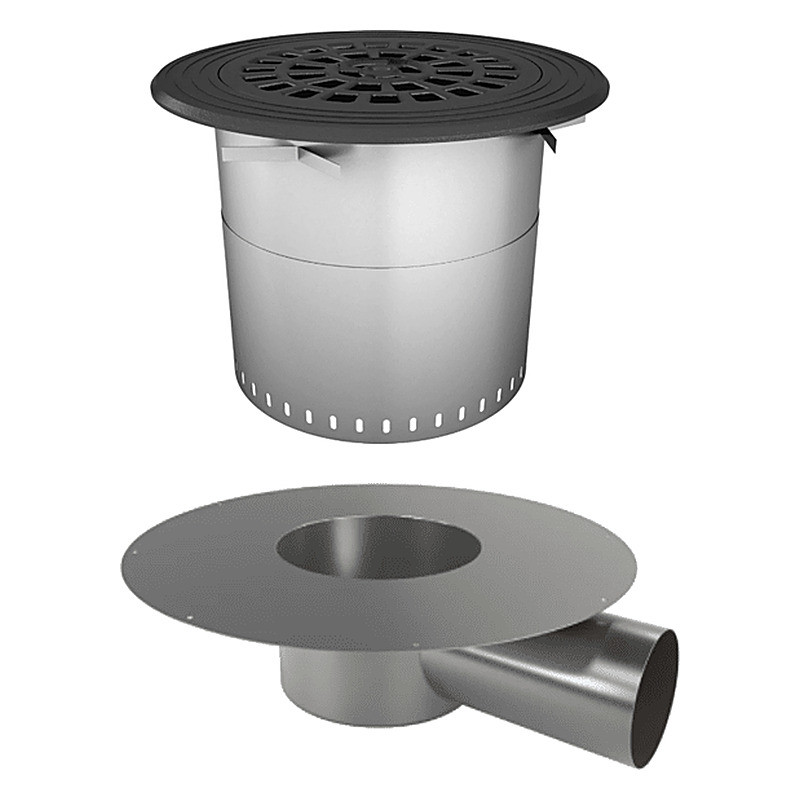

• Sidoutlopp Ø75 eller Ø110 mm, rörlängd 200 eller 500 mm
• Utan underdel – om underdelen redan finns eller köps separat

Artikelnumret visar kombinationen: silens nummer + underdelens artikelnummer, t.ex. 3381253-3380444. Utloppsröret ska gå igenom hela bjälklaget och sluta minst 100 mm under dess undersida – gör inga skarvar inne i konstruktionen.

Tillbehör

• Självreglerande värmekabel 16 W eller 32 W som håller brunnen isfri vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m
• Kondensisolering av 13 mm cellgummi runt utloppsröret, −40 till +85 °C
• Bitumenfläns 580 x 600 mm för bästa anslutning till tätskiktet

Teknisk information

Skötsel

• Töm och rengör sandfånget regelbundet
• Kontrollera locket, t.ex. med avseende på sprickor
• Övrigt underhåll enligt fastighetens drift- och underhållsplan

Beställning och offert

Ange höjden H eller konstruktionens tjocklek från tätskikt till färdig yta, önskad underdel och antal. Andra mått tillverkas efter beställning. Ring oss på 031-790 35 90 så hjälper vi till med val av brunn, underdel och tillbehör. Produktbladet med måttskiss finns under Dokument.
