Markbrunn GVB 300x300 är en dränerande dagvattenbrunn för lätt trafikerade tak- och gårdsbjälklag med omvänd konstruktion – till exempel innergårdar och gårdsytor på bjälklag. Gjutjärnslocket bär 25 ton, och sandfånget ingår. Markbrunnen kallas också gatubrunn, vägbrunn eller gårdsbrunn.
Byggd för trafik

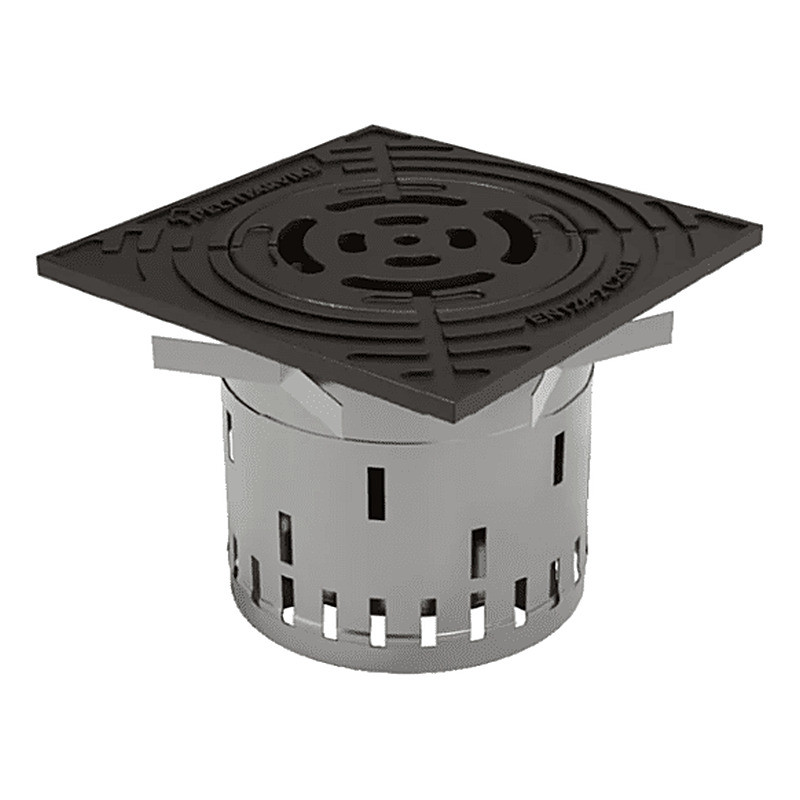

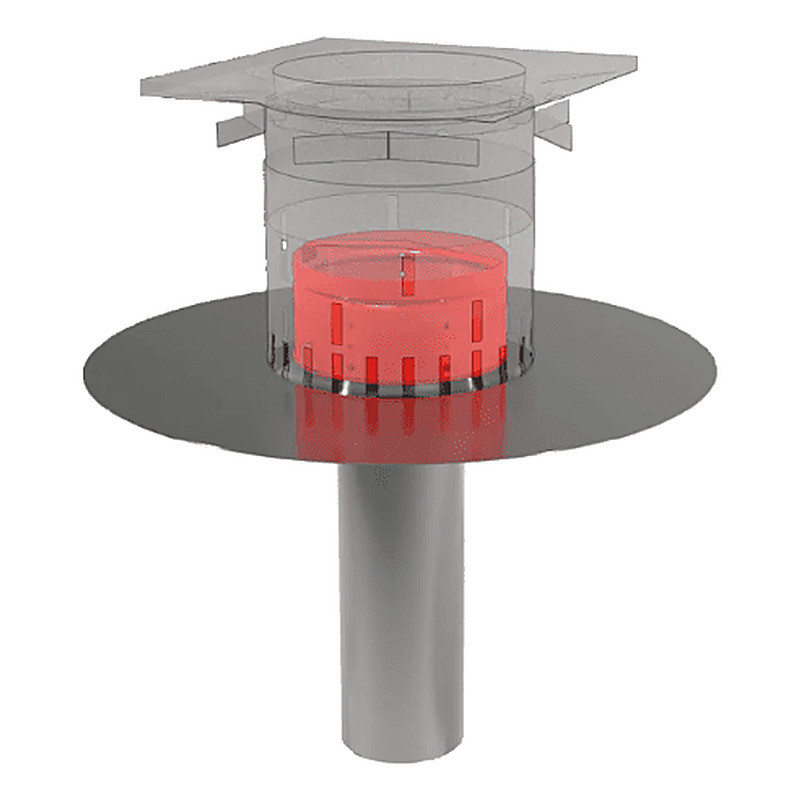

Lock och ram i gjutjärn tar lasten från hjul och snöröjning. Silen och underdelen i syrafast rostfritt stål tål krävande väder och temperaturväxlingar. Det urlyftbara sandfånget samlar sand och grus innan vattnet går vidare, så att ledningarna hålls rena.
Så fungerar dräneringen i omvänd konstruktion

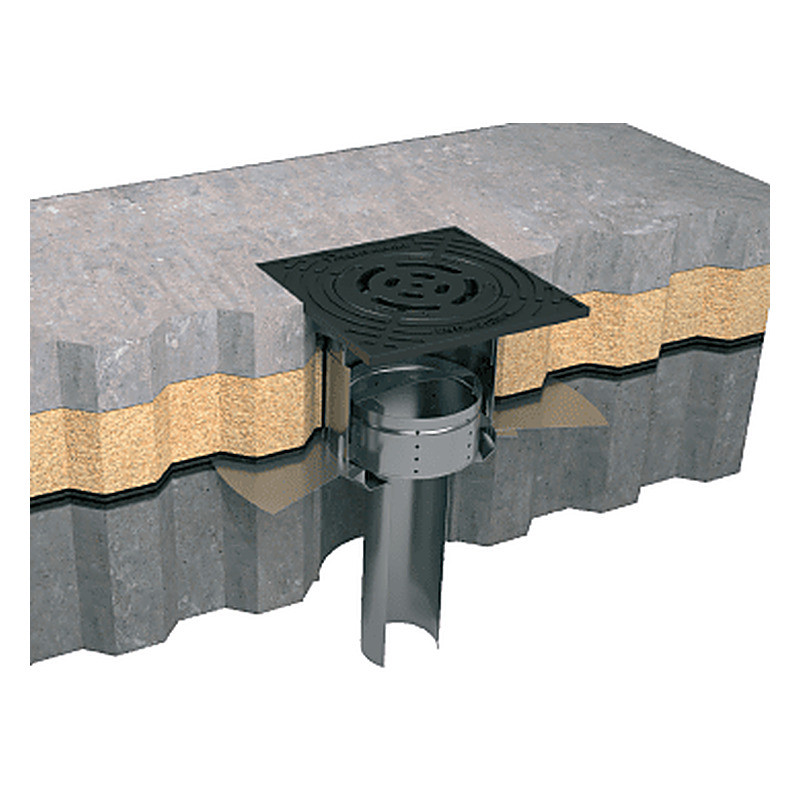

I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under isoleringen, där det skyddas mot slitage, frost och UV-ljus. Silen tar hand om ytvattnet uppifrån. Vatten som tränger ner genom ytskiktet och rinner på tätskiktet går in genom läckhålen i silens nederkant. Båda leds till underdelen, som är ansluten till tätskiktet, och vidare till dagvattensystemet.
Rätt höjd direkt på plats

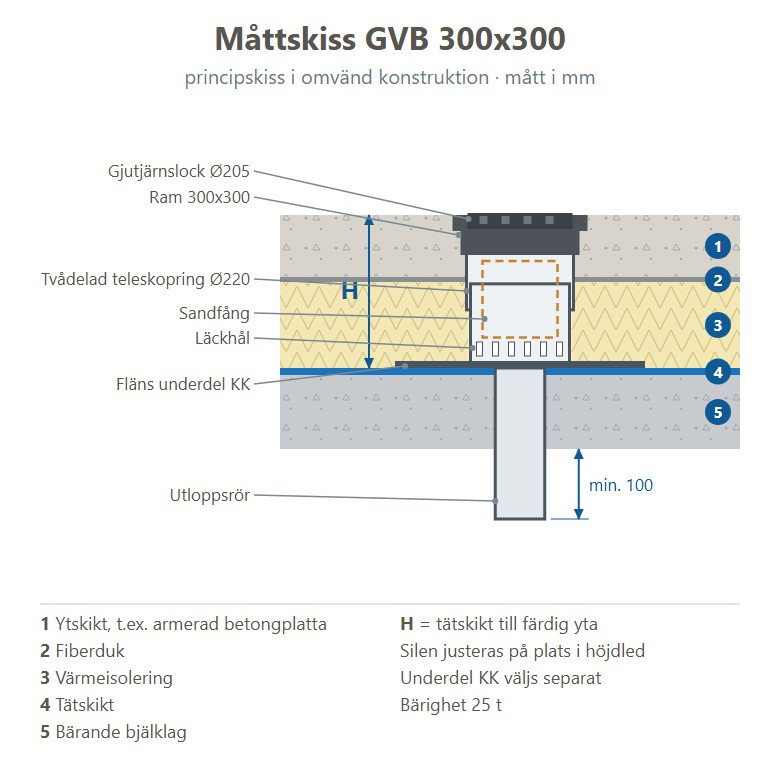

Höjden H räknas från tätskiktet till färdig yta. Silen har en tvådelad, teleskopisk förhöjningsring som justeras på plats, så att locket hamnar exakt i nivå med den färdiga ytan. Justeringsmånen tar också upp konstruktionens naturliga sättningar. Välj det höjdintervall som täcker konstruktionens tjocklek.

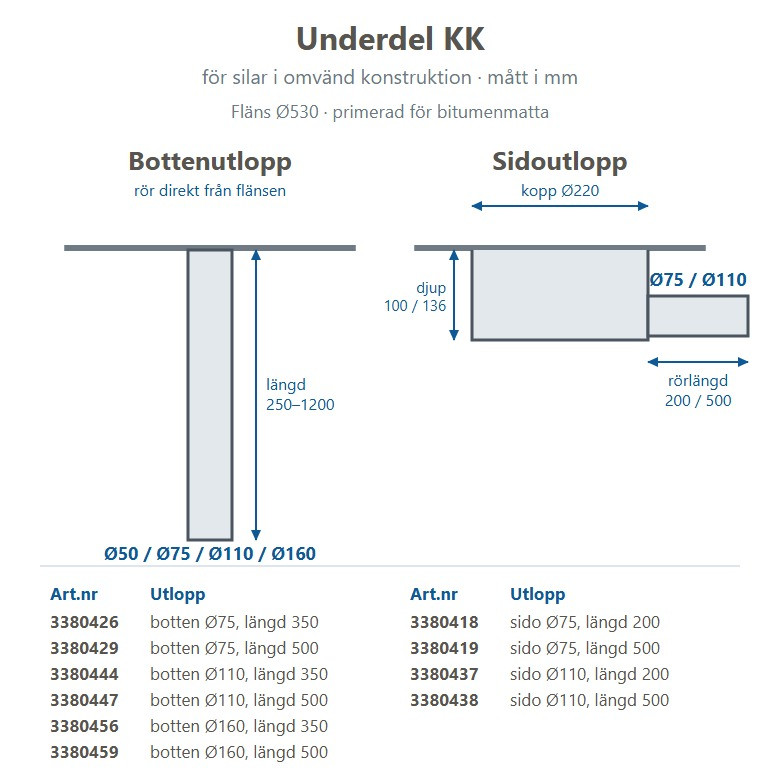

Underdel KK – väljs till

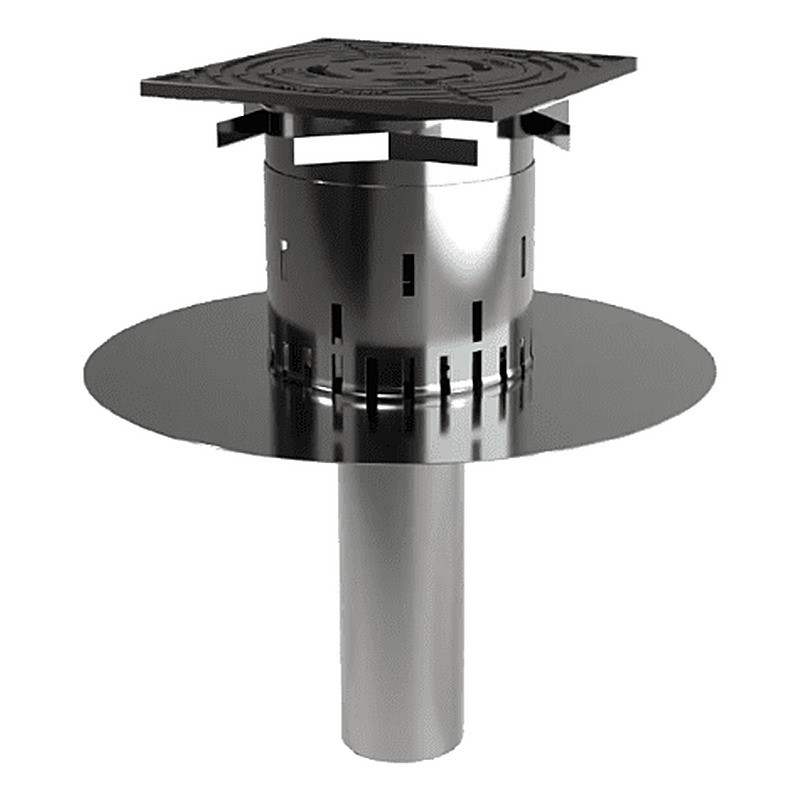

Silen monteras alltid på en underdel. Underdel KK i syrafast stål har en fläns Ø530 mm som är primerad för anslutning till bitumenmatta (kan beställas utan primer för andra tätskikt). Bottenutloppets rör går direkt från flänsen. Välj underdel i listan ovan:
- Bottenutlopp Ø50, Ø75, Ø110 eller Ø160 mm, längd 250–1200 mm, även med djupt uppsamlingskärl 100 mm

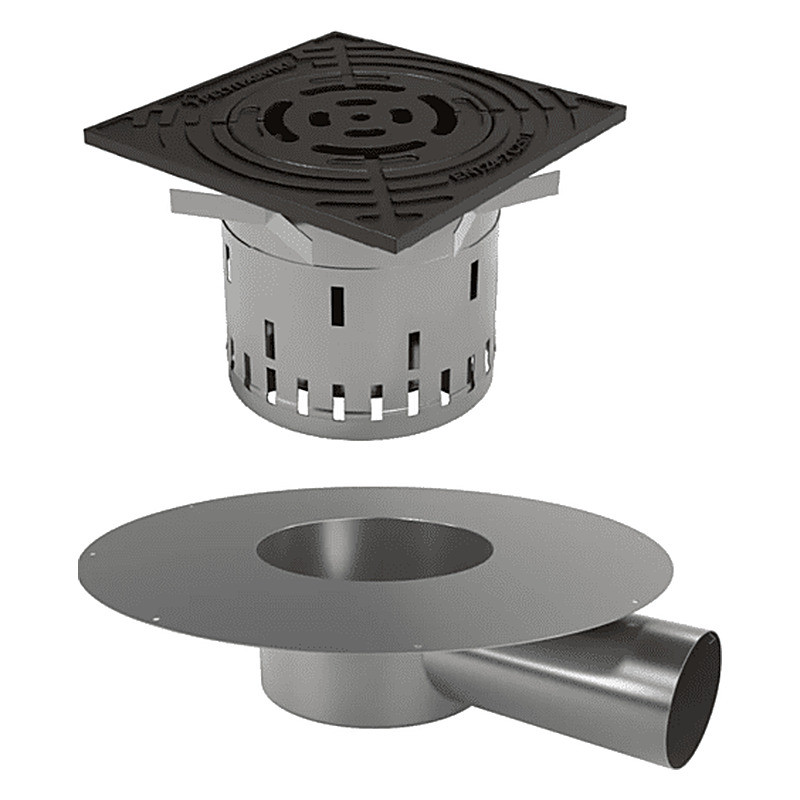

- Sidoutlopp Ø75 eller Ø110 mm, rörlängd 200 eller 500 mm
- Utan underdel – om underdelen redan finns eller köps separat
Artikelnumret visar kombinationen: silens nummer + underdelens artikelnummer, t.ex. 3381253-3380444. Utloppsröret ska gå igenom hela bjälklaget och sluta minst 100 mm under dess undersida – gör inga skarvar inne i konstruktionen.
Tillbehör
- Självreglerande värmekabel 16 W eller 32 W som håller brunnen isfri vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m
- Kondensisolering av 13 mm cellgummi runt utloppsröret, −40 till +85 °C
- Bitumenfläns 580 x 600 mm för bästa anslutning till tätskiktet
Teknisk information
| Material, sil | Syrafast rostfritt stål EN 1.4404 |
| Lock och ram | Gjutjärn |
| Lockets diameter | Ø205 mm |
| Ram | 300 x 300 mm |
| Förhöjningsring | Ø220 mm, tvådelad, teleskopisk, med gjutförankringar |
| Höjd H, tätskikt till färdig yta | 140–200, 185–260, 250–380, 370–600, 500–840 eller 750–1200 mm |
| Bärighet | 25 ton |
| Sandfång | Ingår, urlyftbart |
| Underdel | KK, väljs separat |
Höjder och artikelnummer
| Höjd H (mm) | Artikelnummer |
|---|
| 140–200 | 3381253 |
| 185–260 | 3381254 |
| 250–380 | 3381255 |
| 370–600 | 3381256 |
| 500–840 | 3381257 |
| 750–1200 | 3381258 |
Utan underdel. Med underdel läggs underdelens artikelnummer till, t.ex. 3381253-3380426.
Skötsel
- Töm och rengör sandfånget regelbundet
- Kontrollera locket, t.ex. med avseende på sprickor
- Övrigt underhåll enligt fastighetens drift- och underhållsplan
Beställning och offert
Ange höjden H eller konstruktionens tjocklek från tätskikt till färdig yta, önskad underdel och antal. Andra mått tillverkas efter beställning. Ring oss på 031-790 35 90 så hjälper vi till med val av brunn, underdel och tillbehör. Produktbladet med måttskiss finns under Dokument.
I en omvänd konstruktion ligger tätskiktet direkt på det bärande bjälklaget, under värmeisoleringen. Tätskiktet skyddas då mot mekaniskt slitage, snö, is och UV-ljus. Konstruktionen används nästan alltid på isolerade gårdsbjälklag och terrasser.
Sil + underdel
Underdelen (KK eller PK) ansluts till tätskiktet. Ovanpå står en sil som väljs efter ytskikt och belastning – markbrunn för trafik, terrassbrunn för plattor, takbrunn GT för gröna tak och taksil för singeltak. Vatten som kommer ner under ytskiktet går in genom läckhålen i silens nederkant.
Välja höjd
Silens höjd väljs efter konstruktionens tjocklek från tätskikt till färdig yta. Den teleskopiska förhöjningsringen justeras på plats och tar upp konstruktionens naturliga sättningar.
Godkännande
Takbrunnar CE-märks inte, eftersom det saknas en harmoniserad europeisk produktstandard. Brunnens lämplighet verifieras för varje byggobjekt.
Självreglerande värmekabel 16 W eller 32 W
Håller brunnen och utloppet isfritt vintertid. Anslutningskabel 2, 3, 5, 10, 15, 20 eller 25 m. Välj kabellängd så att den räcker till kopplingsdosan utan skarv.
Kondensisolering, 13 mm cellgummi
Hindrar varm inomhusluft från att nå det kalla utloppsröret, så att kondens inte bildas på röret. Temperaturområde −40 till +85 °C.
Bitumenfläns 580 x 600 mm
För underdel KK och PK – ger bästa möjliga anslutning mellan brunnen och tätskiktet.
Monteringsanvisning Markbrunn GVB 300x300
