Tömningslåda TL80 är en rostfri tömnings- och uppsamlingslåda för skurmaskiner – en bestämd plats där smutsvattnet töms genom en grovsil och en silkorg innan det går vidare till avloppet. Skräp, sand, grus och sediment stannar i lådan i stället för att följa med ut i fastighetens ledningar. Lådan rymmer 80 liter, mäter 1337 × 299 mm, är 200 mm hög och står fritt på golvet.
Jag vill ha mer info ›
Därför behövs ett sandfång vid tömningsplatsen
Smutsvattnet från en skurmaskin innehåller betydligt mer än vatten och rengöringsmedel. Maskinen samlar upp det som ligger på golvet, och en del av det följer med tömningsvattnet ut.

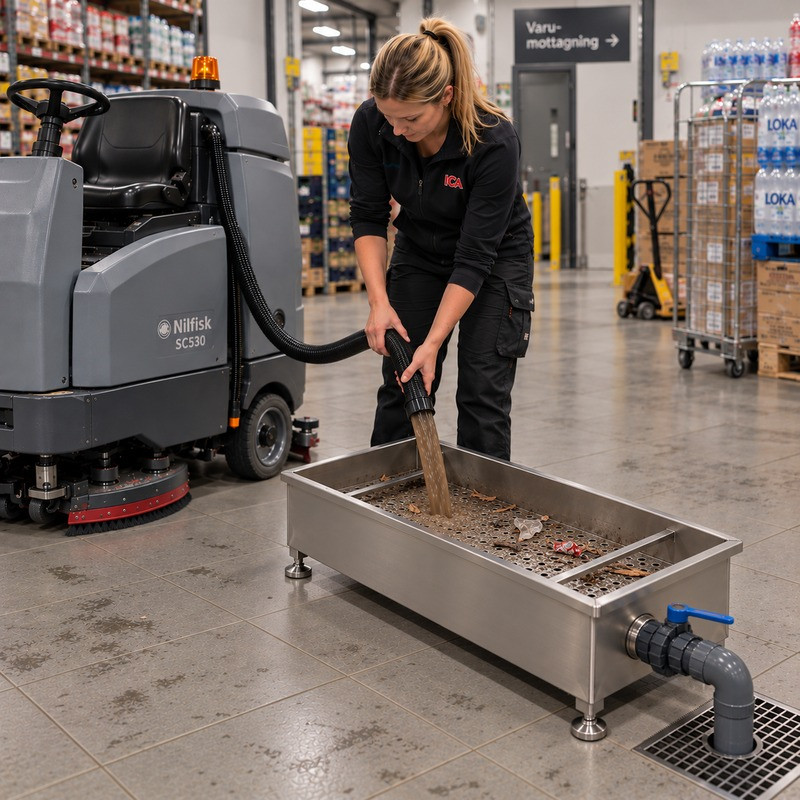

I butiker, lager och andra publika lokaler kan skurvattnet innehålla sand, grus, jord och damm – och dessutom etiketter, pappersbitar, plastfragment, träflisor, löv, hår och fibrer. Töms maskinen regelbundet rakt ned i en vanlig golvbrunn förs allt detta vidare in i fastighetens avloppsledningar. Sand och grus sedimenterar lätt i ledningar och brunnar och kan med tiden ge avlagringar, sämre avrinning och stopp.

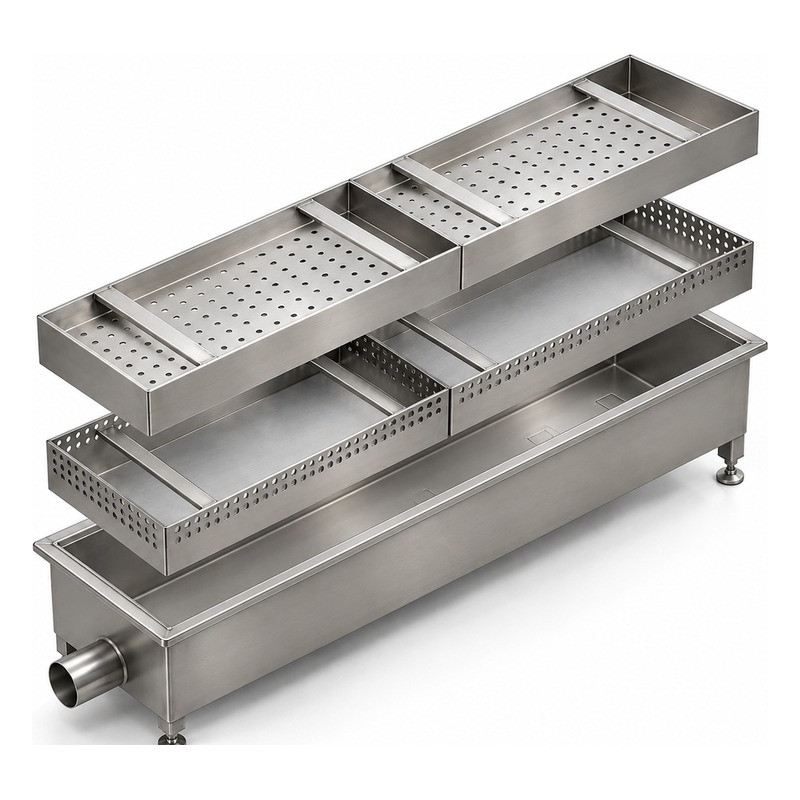

Filtrering i två steg
Steg 1 – grovsilen. Den övre perforerade brickan fångar upp det grövre: papper och kartong, etiketter och kvittorester, plastbitar, träflisor, löv, hår och trådar. Brickan lyfts ur och töms för hand.
Steg 2 – silkorgen och sandfånget. Under brickan sitter en perforerad silkorg som tar de mindre partiklarna. Lådans volym gör samtidigt att vattnet lugnar sig, så att sand och tyngre material hinner sjunka till botten i stället för att följa med ut genom utloppet. Det är den funktionen som gör TL80 till ett sandfång och inte bara en sil.
Både gallerbricka och silkorg lyfts ur utan verktyg. Lådan har inga lösa detaljer som kan spolas ned.
Vad det ger fastigheten
- Mindre sand i ledningarna. Materialet fångas vid källan i stället för att spridas i systemet.
- Lägre risk för avlagringar och stopp i golvbrunnar och avloppsledningar.
- Mindre behov av spolning. Mängden sediment som når ledningarna kan minskas kraftigt, vilket kan dra ned både den förebyggande och den akuta avloppsspolningen.
- En bestämd tömningsplats. Personalen vet var maskinen ska tömmas, och tömningen blir likadan varje gång.
- Uppsamlat skräp kan tas om hand som avfall i stället för att spolas vidare.
- Mindre belastning på det kommunala nätet. Sand, skräp och partiklar avskiljs så nära källan som möjligt.
I en fastighet där skurmaskiner töms varje dag handlar det över ett år om betydande mängder sand och sediment som annars hade hamnat i avloppssystemet.
Konstruktion

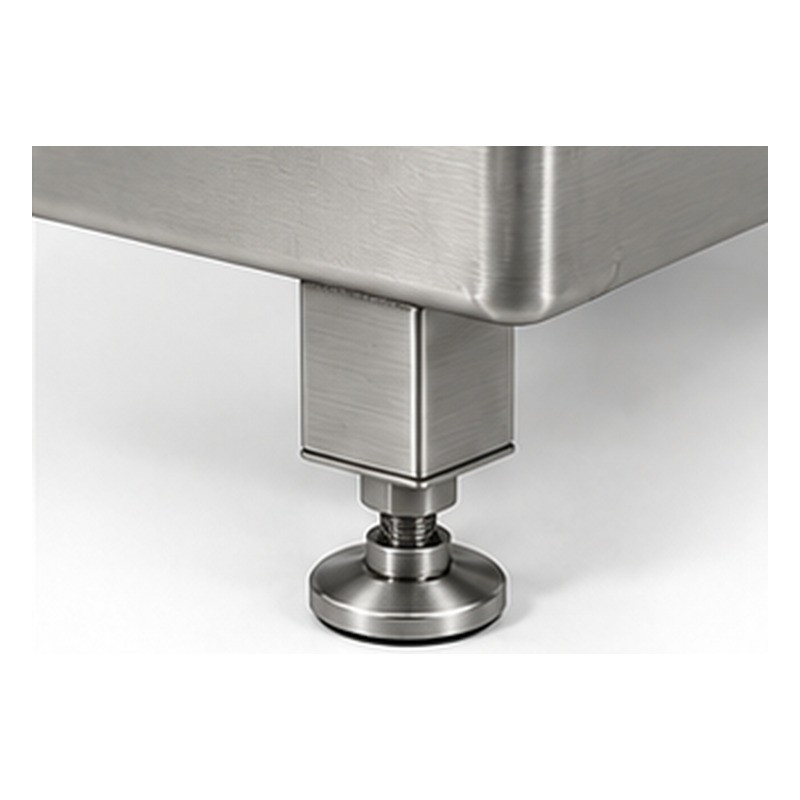

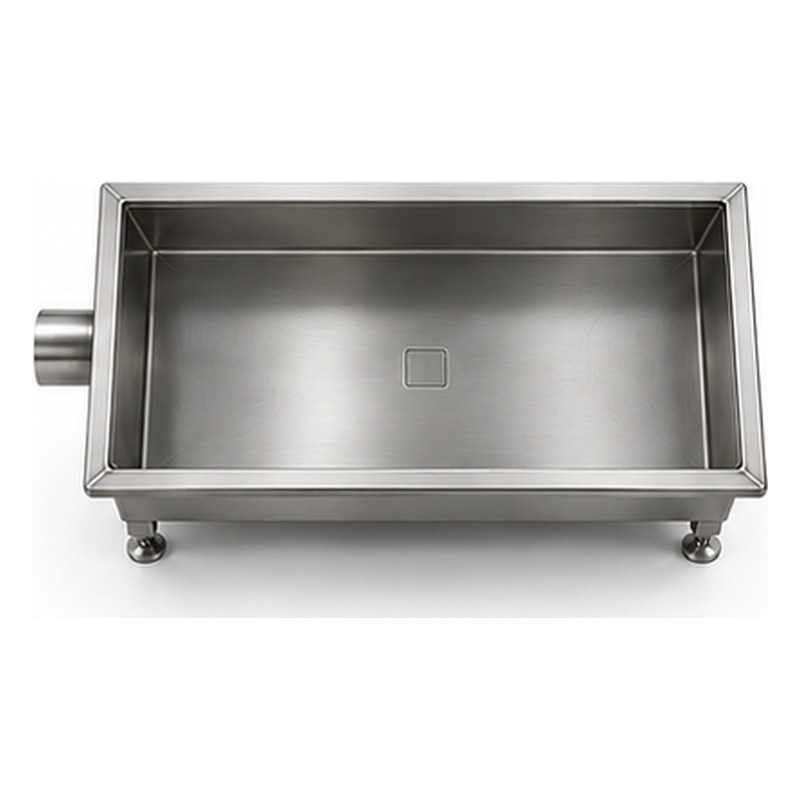

Lådan tillverkas på vår egen ritning och är helsvetsad i rostfritt stål EN 1.4301 (AISI 304), plåttjocklek 1,5 mm. Den är TIG-svetsad och svetsarna är slipade, betade och passiverade. Lådan är 200 mm hög. Utloppet är en stos Ø75 mm i gaveln, och den står på justerbara ställben så att den kan vägas av mot golvet och få fall mot utloppet.

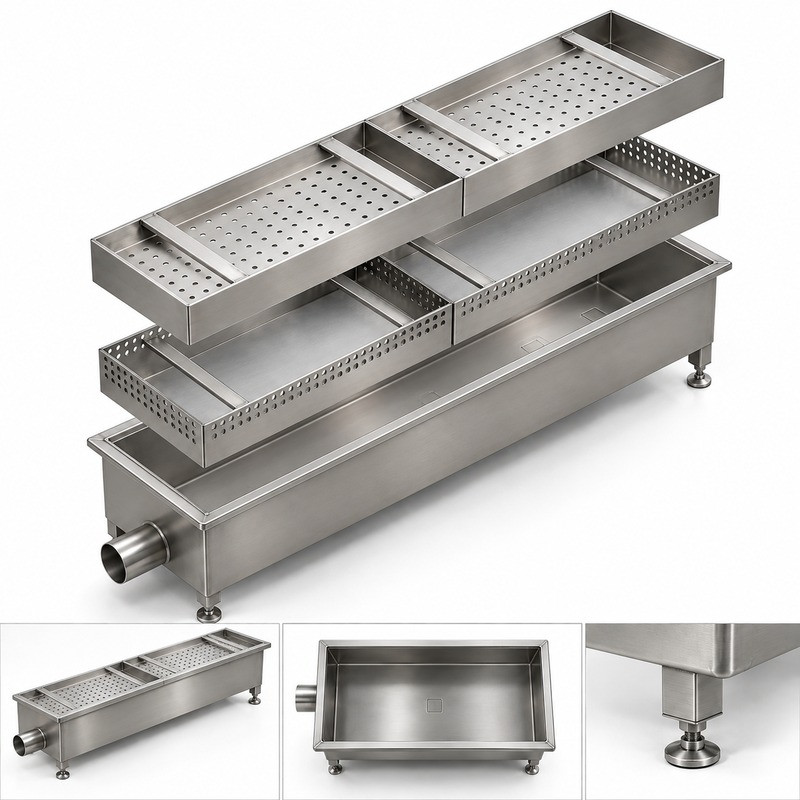

TL80 har två gallerbrickor och två silkorgar – samma insatsdelar som i TL40, i dubbel uppsättning. En och samma reservdel passar alltså båda modellerna.
Lådan står fritt på golvet. Den kräver ingen ursparing och ingen ingjutning, och kan flyttas om tömningsplatsen behöver ändras. Gallret är dimensionerat för gångtrafik och för att silkorgen ska kunna lyftas ur – lådan ska inte köras över med skurmaskinen.
Var den passar
Överallt där skurmaskiner används regelbundet: livsmedelsbutiker och stormarknader, köpcentrum och handelsplatser, varuhus, lager- och logistikfastigheter, parkeringshus, terminaler, produktions- och industrilokaler, arenor och idrottsanläggningar, skolor och offentliga byggnader, sjukhus och större vårdfastigheter, flygplatser och resecentrum – och i fastigheter med gemensamma städutrymmen.
Maskinen kallas omväxlande skurmaskin, städmaskin, golvskurmaskin eller kombimaskin beroende på tillverkare och bransch – tömningen ser likadan ut oavsett. Tömningslådan är inte knuten till något fabrikat; det som styr valet av storlek är maskinens tank och hur ofta den töms.
TL80 väljs där maskinerna är större, där tömningsvolymen per pass är hög, eller där flera maskiner töms på samma plats.
Två storlekar
TL40 – 40 liter, 669 × 299 mm. Kompakt modell för mindre och medelstora skurmaskiner, eller där utrymmet vid tömningsplatsen är begränsat.
TL80 – 80 liter, 1337 × 299 mm. För större maskiner, större tömningsvolymer och verksamheter som maskinstädar ofta.
Därför ska skurmaskinen inte tömmas direkt i golvbrunnen
En fastighetsägare får enligt 21 § lagen (2006:412) om allmänna vattentjänster inte använda den allmänna VA-anläggningen så att avloppet tillförs vätskor, ämnen eller föremål som kan inverka skadligt på ledningsnätet eller anläggningens funktion, eller på annat sätt medför skada eller olägenhet.
Miljöbalken går i samma riktning: 9 kap. 7 § anger att avloppsvatten ska avledas och renas eller tas om hand på något annat sätt så att olägenhet för människors hälsa eller miljön inte uppkommer, och 2 kap. 3 § kräver försiktighetsmått och – vid yrkesmässig verksamhet – bästa möjliga teknik.
Att fånga sand och fasta föroreningar redan vid tömningsplatsen är en enkel förebyggande åtgärd i den riktningen.
I verkstäder, industrier och andra verksamheter där skurvattnet kan innehålla olja, metaller, kemikalier eller andra miljöskadliga ämnen kan ytterligare rening eller separat omhändertagande krävas. Sandfånget ersätter inte sådan föreskriven reningsutrustning.
