OvaLine Food i rostfritt stål – måttanpassad

OvaLine Food är en hygienränna utvecklad för känsliga miljöer som livsmedelsindustrin, läkemedelsindustrin och andra verksamheter där renlighet är avgörande. Tillverkad av rostfritt stål (EN 1.4404) kombinerar den slitstyrka och hållbarhet med en hygienisk design som förenklar rengöring och underhåll. Namnet kommer från den ovala, rundade botten – rännans viktigaste egenskap.

Jag vill ha mer info ›

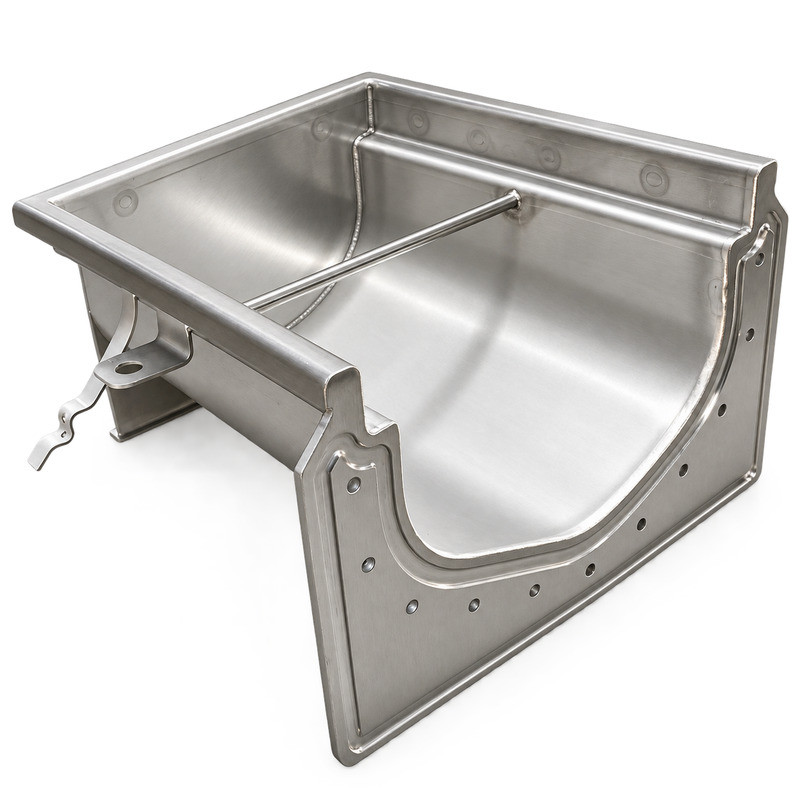

Den rundade botten gör jobbet

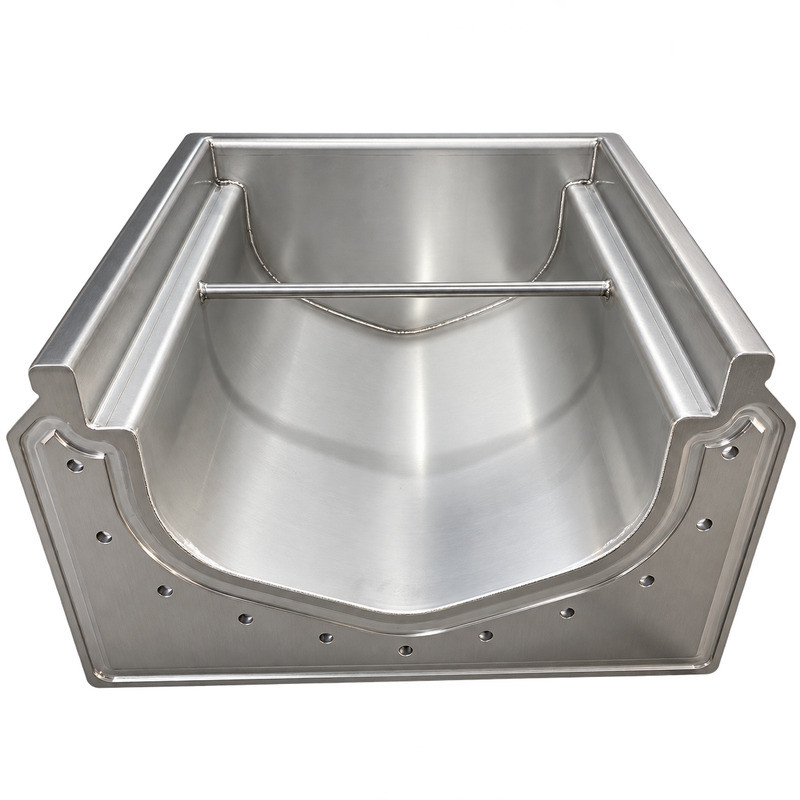

OvaLine har ingen plan botten och inga skarpa innerhörn. Rännan är formad som en mjuk, rundad ho som löper hela längden. Det är inte en detalj i formgivningen – det är hela poängen med produkten:

• Mindre vatten går åt. Vattnet samlas i rännans lägsta linje i stället för att breda ut sig över en plan yta. Flödet blir djupare och snabbare, och det krävs mindre spolvatten för att få rännan ren.
• Ingen smuts i hörnen. Det är i de skarpa innerhörnen smuts, fett och bakterier fastnar i en traditionell ränna. Den rundade botten har inga sådana hörn.
• Enklare spolning. Borsten och spolstrålen når hela ytan utan att man behöver peta i vinklar. Rengöringen går fortare och blir mer förutsägbar.
• Bättre avrinning. Rännan töms helt och lämnar inga pölar som står kvar och blir grogrund mellan spolningarna.
• Ingen smuts i gavlarna. Gavlarna är raka och täcks inte av någon gallerdel. De går att komma åt direkt vid rengöring, i stället för att vara den vrå man aldrig får riktigt ren.

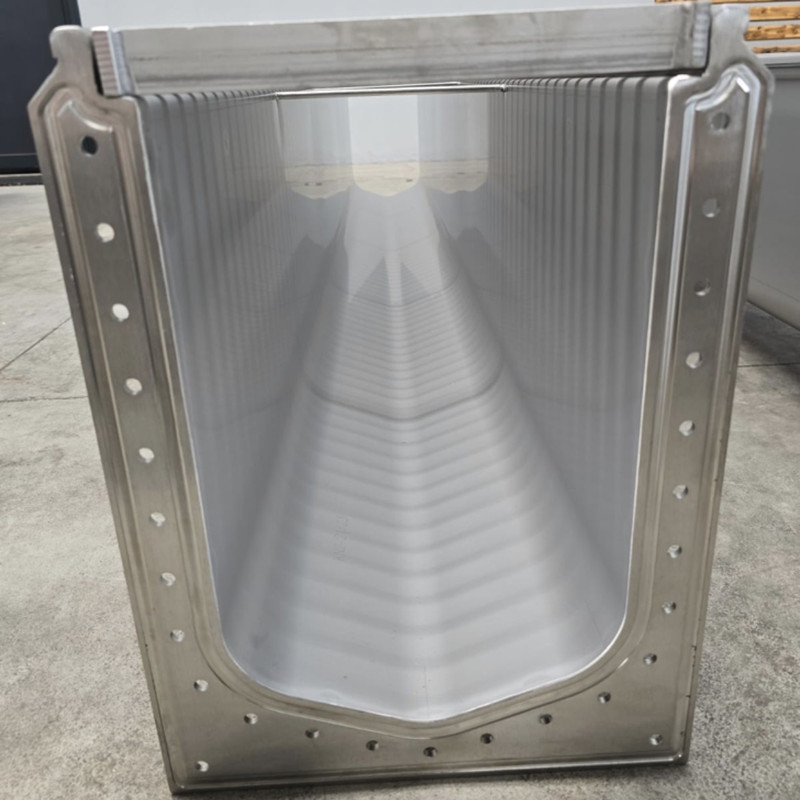

Hålad krage runt om

Hela rännan omges av en hålad krage för ingjutning och fixering. Betongen går genom hålen och låser fast rännan mekaniskt i bjälklaget – inte bara mot en slät kant.

• Rännan sitter still. Ingen rörelse när truckar och tunga vagnar passerar, och ingen risk att den lyfter under gjutningen.
• Tät övergång mot golvet. Förankringen håller ihop ränna och golv så att det inte uppstår en glipa i kanten där spolvatten kan tränga ned i konstruktionen.
• Håller över tid. Springan mellan ränna och golv är annars det första som släpper i en våtmiljö, och den är dyr att åtgärda i efterhand.

Brunn, vattenlås och silkorg

Utloppsdelen är en golvbrunn med yttermåttet 276 × 276 mm, med tillhörande silkorg och ett uttagbart vattenlås i rostfritt stål.

• Vattenlåset lyfts ur. Hela låset går att ta upp för rengöring och inspektion, och det är i rostfritt – inte plast som blir spröd av hett spolvatten och rengöringsmedel.
• Silkorgen fångar upp innan avloppet. Fett, förpackningsrester och annat stannar i korgen i stället för att följa med ut i röret.
• Extra silkorgar på långa sträckor. Rännan kan utrustas med fler silkorgar före utloppsdelen, så att uppsamlingen sker längs hela rännan och inte bara vid brunnen.

Tre gallerutföranden

Gallret väljs i rullmenyn ovan, efter vad som körs på golvet och hur ytan ska spolas:

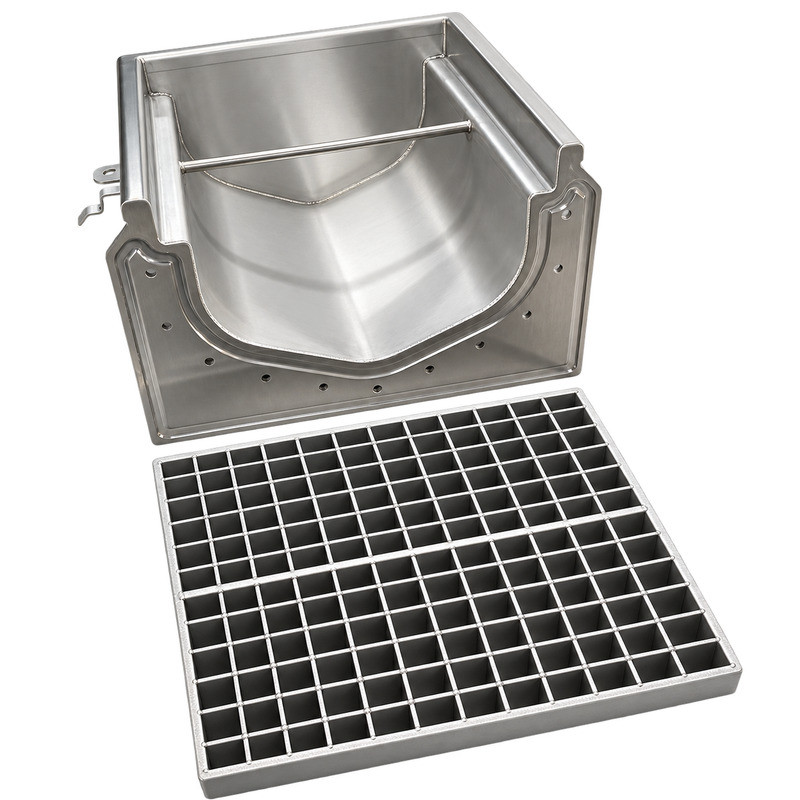

• Rutgaller – störst öppen area och högst avrinning. Naturligt val där det spolas mycket vatten.

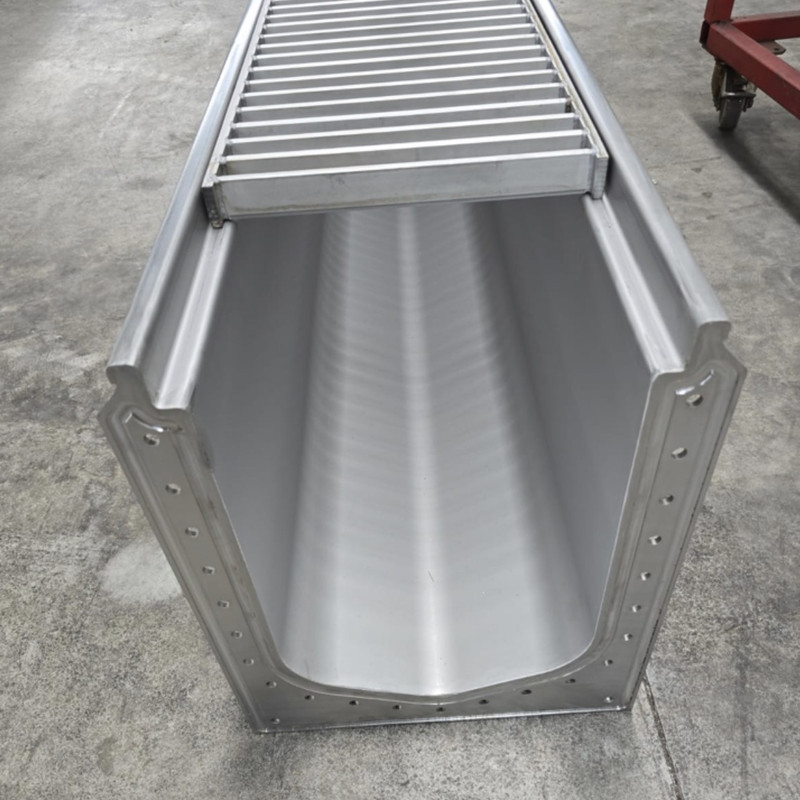

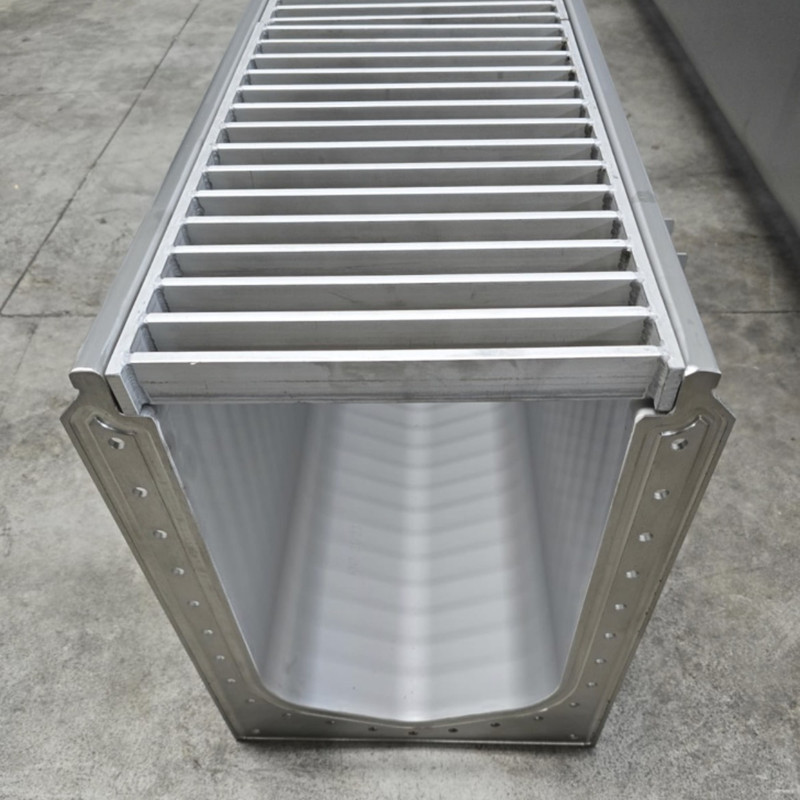

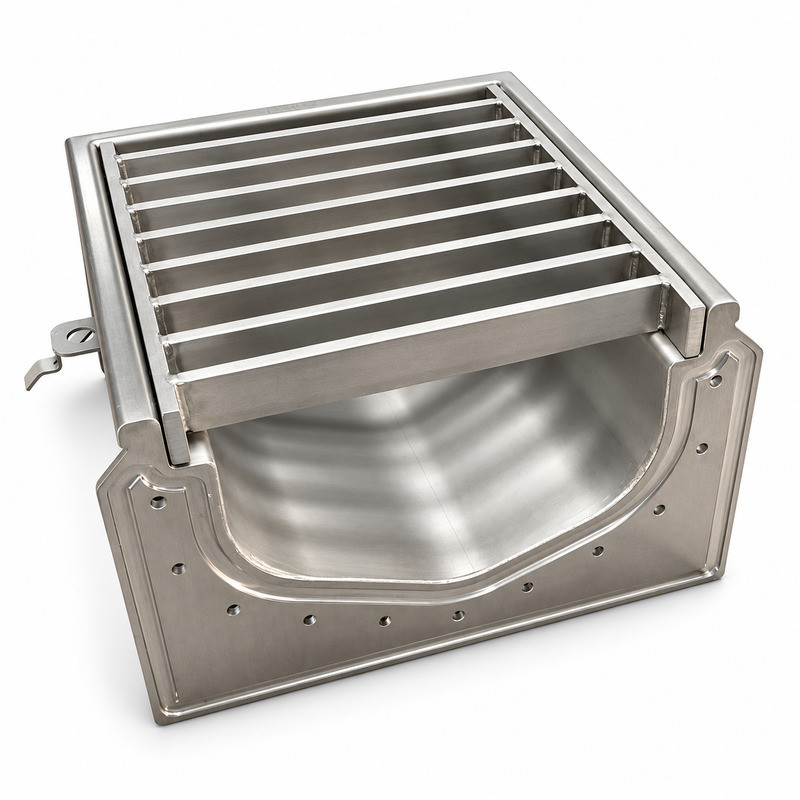

• Lamellgaller – parallella stavar tvärs rännan, stabilt underlag för hjul och vagnar och enkelt att lyfta upp för rengöring.

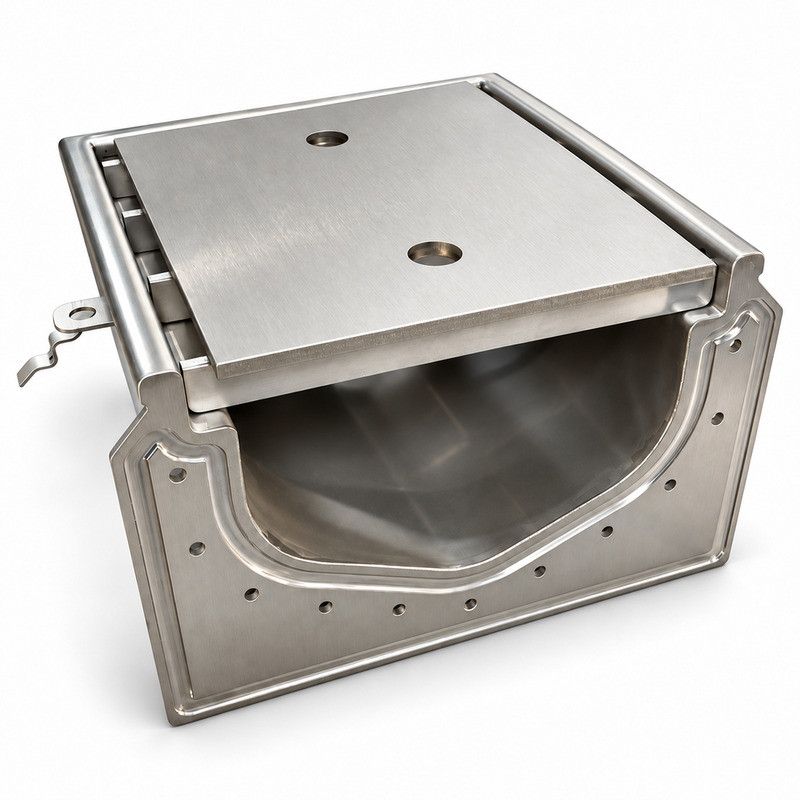

• Släta galler – slutet lock med smal spalt. Lugnast i ytskiktet och minst öppning för smuts, för utrymmen där rännan ska synas så lite som möjligt.

Rännan på bilderna har gallerbredd 185 mm och belastningsklass M125, 12 500 kg. Alla tre gallren går att fälla upp för inspektion och rengöring av rännan i hela dess längd.

Rostfritt stål, EN 1.4404

Materialet är valt för miljön, inte för priset. Rostfritt stål EN 1.4404 (AISI 316L) tål de kemikalier som används vid rengöring, klarar högtemperaturspolning och ångdesinfektion utan att ta skada, och påverkas inte av salt, syror eller fett från produktionen. Ytan är slät och tätporig – det finns inga porer eller hålrum där bakterier kan fästa, och den går att få ren gång på gång utan att brytas ned. Rostfritt är dessutom fullt återvinningsbart och håller i praktiken lika länge som byggnaden.

Användningsområden

OvaLine är byggd för verksamheter där golvet spolas dagligen och hygienen granskas:

• Livsmedelsindustri – mejeri, charkuteri, slakteri, fisk- och skaldjursberedning, bageri, färdigmat, frysrum och dryckesproduktion.
• Fjäderfä och kläckerier – miljöer med höga krav på smittskydd och täta, dokumenterade rengöringsrutiner.
• Läkemedels- och kemisk industri – där både renhet och kemikalietålighet krävs av golvavvattningen.
• Storkök, restaurang och centralkök – stora flöden fett och spolvatten på begränsad yta.
• Djursjukhus, laboratorier och renrum – utrymmen där städbarheten är en del av verksamhetens godkännande.

Byggs efter ert projekt

OvaLine är ingen hyllvara. Varje ränna tillverkas på beställning och anpassas efter ritning:

• Bredd: 150–350 mm

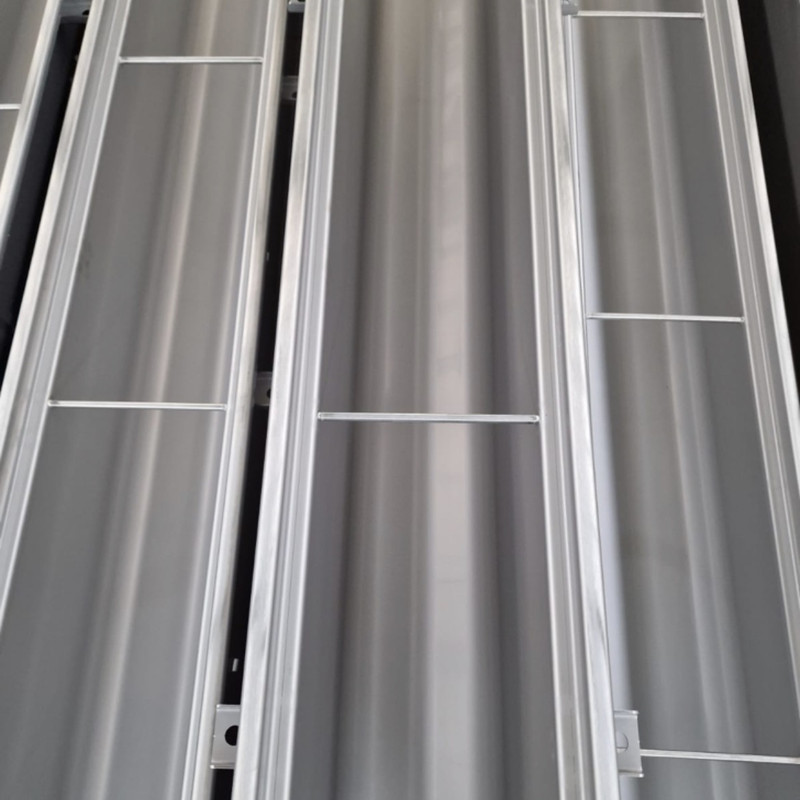

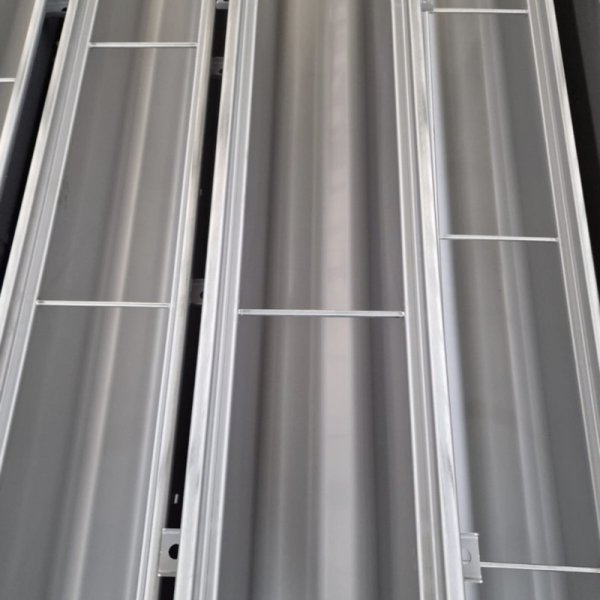

• Längd: efter behov – långa sträckor byggs av sammankopplade moduler

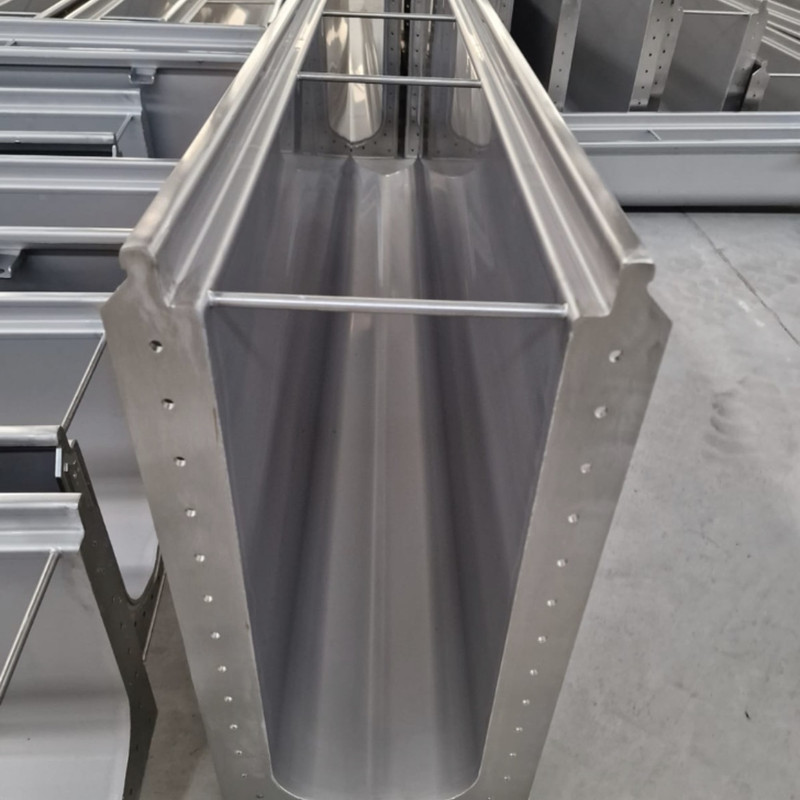

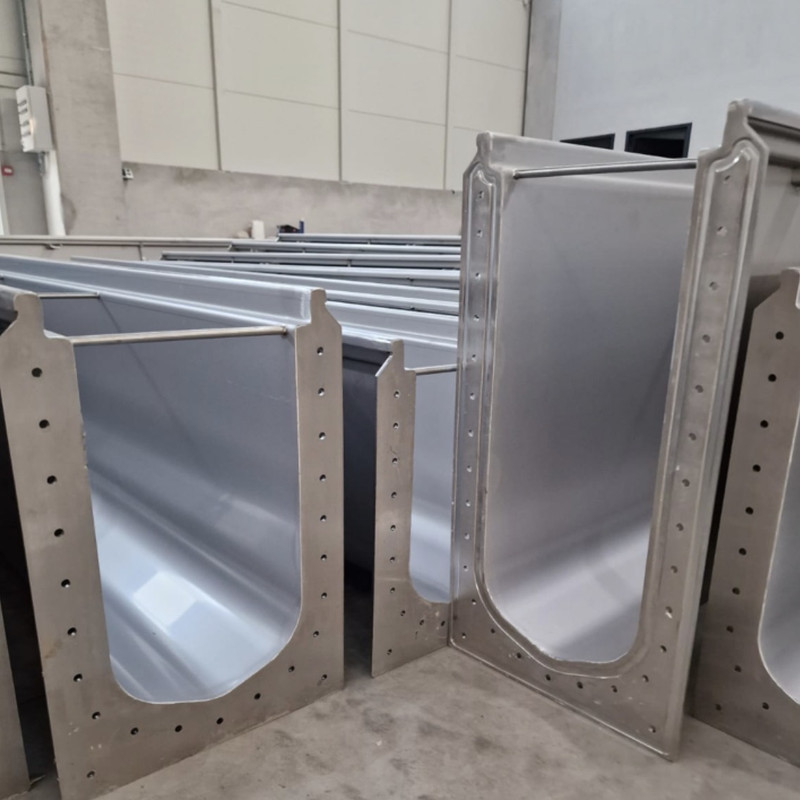

• Djup: efter flöde och bjälklag
• Utlopp: riktning, placering och antal efter planlösningen
• Brunn: 276 × 276 mm med silkorg och uttagbart vattenlås i rostfritt stål
• Silkorgar: extra korgar före utloppsdelen vid behov
• Galler: rutgaller, lamellgaller eller släta galler
• Infästning: rännan har ingjutningsfästen och fästen för installationsben
• Montering: modulerna skarvas enkelt och effektivt med skruvförband och tillhörande tätlist – skarvarna blir täta och fina och samlar ingen smuts
• Belastningsklass: M125 – 12 500 kg
• Material: rostfritt stål EN 1.4404

Rännan som visas på bilderna har gallerbredd 185 mm. Gallerbredden följer rännbredden, så ange önskad bredd i förfrågan.

Skicka ritning eller en skiss så återkommer vi med förslag och pris. Vi kommer gärna ut på platsbesök och tittar på förutsättningarna innan något ritas.
