Golvränna, bredd 200 mm FURO 116 Längd 500-20000mm L15 1500kg

Artikelnummer:

116

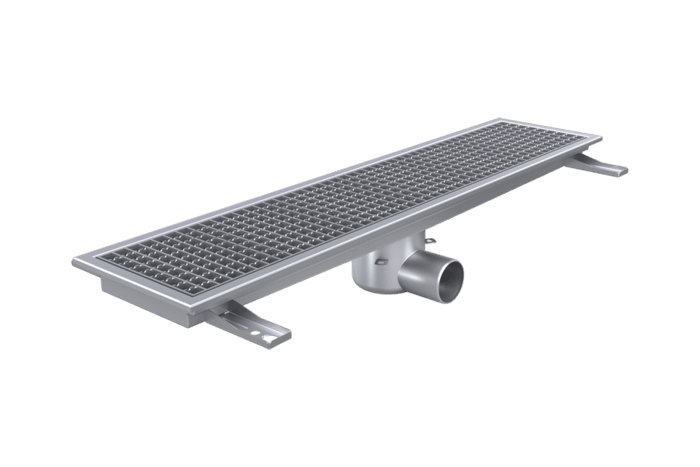

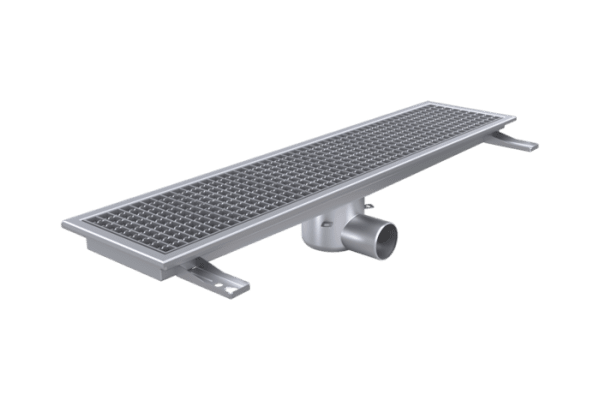

Golvränna, bredd 200 mm FURO 116

Rostfri golvränna för kök, restaurang och industri med lättare belastningar. Idealisk som spärränna vid passager mellan olika utrymmen.

En robust och funktionell golvränna anpassad för restauranger, verkstäder och industrier med lättare belastning med bredd. Tillverkad i syrafast rostfritt stål, kvalitet EN 1.4404 (SS 2348), som erbjuder hög motståndskraft mot korrosion från både salt och starka rengöringskemikalier. Rännan kan även beställas i rostfritt EN 1.4301 (SS 2333).

Rännan är avsedd för ingjutning i betonggolv. Finns även anpassad för träbjälklag.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp. Urtagbart vattenlås med handtag för enkel rengöring och minimalt underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc för hållbar tätning.
Rännan är utrustad med ett rostfritt halkskyddat galler i delar med en maxvikt på 6 kg per del, för ergonomisk hantering.

Installation

Levereras med täckning för att förhindra att betong rinner ner i rännan under gjutning.
Utrustad med fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben gör det möjligt att justera höjden enkelt ovanifrån (se installationstillbehör).

Teknisk Specifikation

Material: Syrafast rostfritt stål (EN 1.4404 / SS 2348) eller rostfritt EN 1.4301 (SS 2333)

Längd (mm): 500-20000 (i steg om 100)

Bredd (mm): 200

Vattenlås: Urtagbart, med handtag för enkel rengöring

Gummitätning: EPDM enligt EN 681-1, typ Wc

Gallertyp: Rostfritt och halkskyddat galler

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

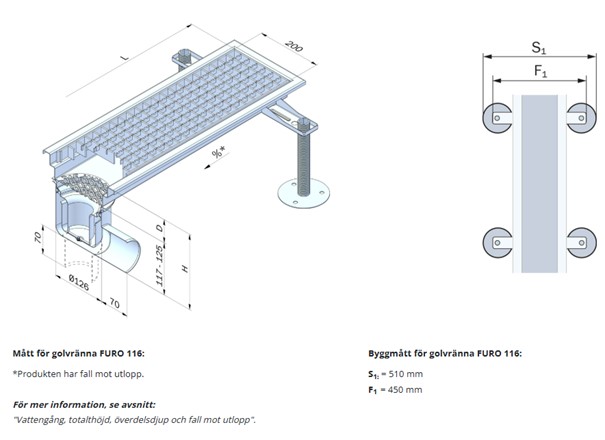

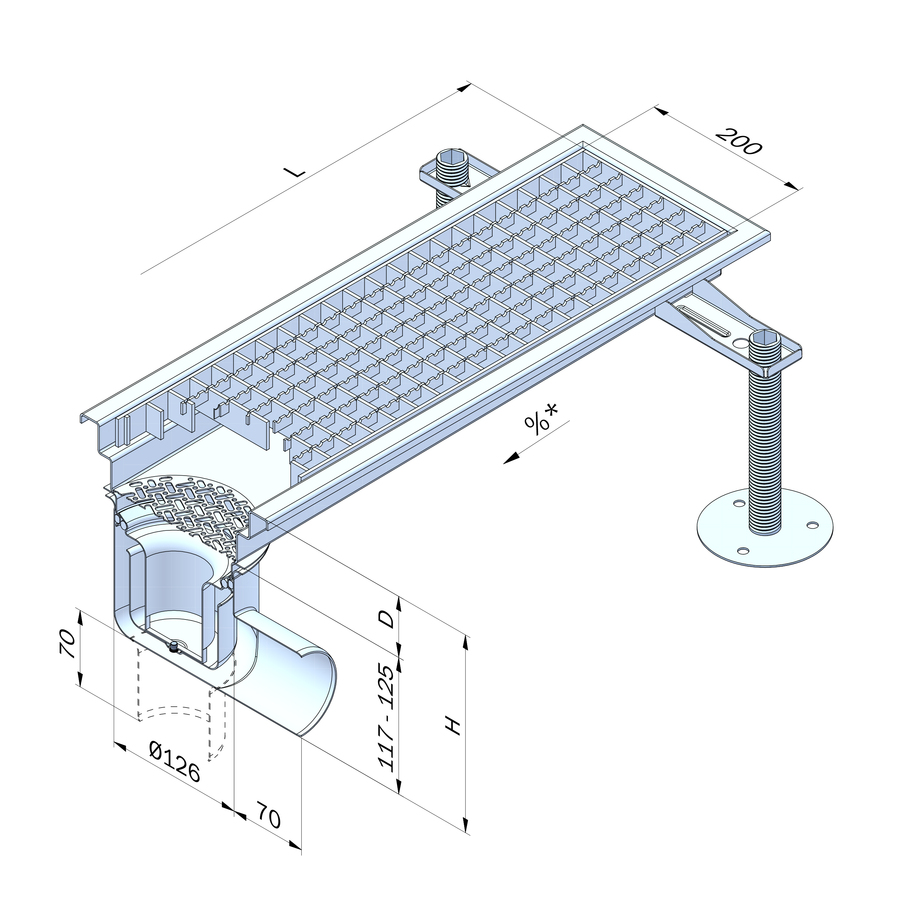

Mått för FURO 116:

Överdelsdjupet (D) kan väljas mellan 56, 100 och 150 mm (56 mm är standard för längder upp till 2000 mm).

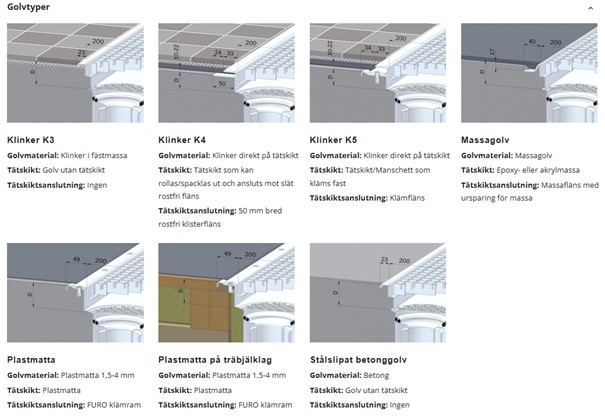

För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 36, 80 och 130 mm (36 mm är standard för längder upp till 2000 mm).
Totalhöjden (H) på FURO 116 varierar därmed mellan 173, 217 och 267 mm (173 mm är standard för längder upp till 2000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 2000 mm och rekommenderat djup på 56/36 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 2000 – 10 000 mm och rekommenderat djup på 100/80 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 10 000 – 20 000 mm och rekommenderat djup på 150/130 mm blir fall mot utlopp minst 1 %.
