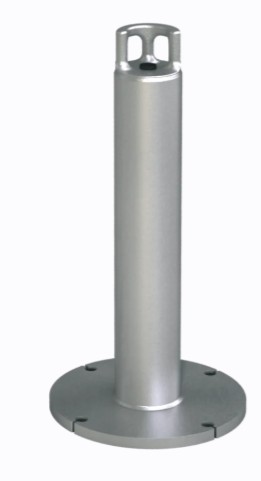

PITO™ takstolpe

PITO™ takstolpe är utformad för de krävande förhållandena i Norden och är en särskilt stabil förankringspunkt för säkerhetslinor, hängställningar och andra hjälpmedel som behövs vid underhålls-, reparations- och räddningsarbeten på taket. Takstolpen lämpar sig för personligt fallskydd, både som en enskild förankringspunkt eller som en del av PITO™ Greenline vajersystemet. Takstolpen med fläns monteras på takets armerade betongplatta, TT-platta eller håldäck och garanterar säkra arbetsförhållanden för upp till fyra användare samtidigt.

Takstolparna kan levereras målade.

Teknisk information

• Modell  PITO™-takstolpe
• Underrede  Betongplatta, TT-platta, håldäck
• Tillämplig användning  Personligt fallskydd och montering av fastsättning
• Användare  Max. 4 personer
• Maximal belastning  Max. 5 kN
• Material  Stål, varmgalvaniserad och kondensisolerat inuti
• Rörlängd  300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800 eller 2000 mm
• Rördiameter ∅  114,3 mm
• Flänsdiameter ∅  350 mm
• Flänsens tjocklek  16/18 mm
• Flänshåldelning  212 mm
• Håldiameter ∅ 24 mm



Måttanvisning

Det rekommenderade avståndet mellan takstolpen och den fria kanten är minst 2,5 m. Det rekommenderas att dimensionera så att öglan är minst 300 mm ovanför taket.

Som enskilda förankringspunker är avståndet mellan takstolparna högst 7,5 m. Som en del av PITO™ Greenline-vajersystemet är avståndet mellan takstolparna högst 15 m, rekommenderat avstånd 10-12 m. Som fästpunkter för hängställningar är avståndet mellan takstolparna ca 5-6



Installationsanvisningar

Installation

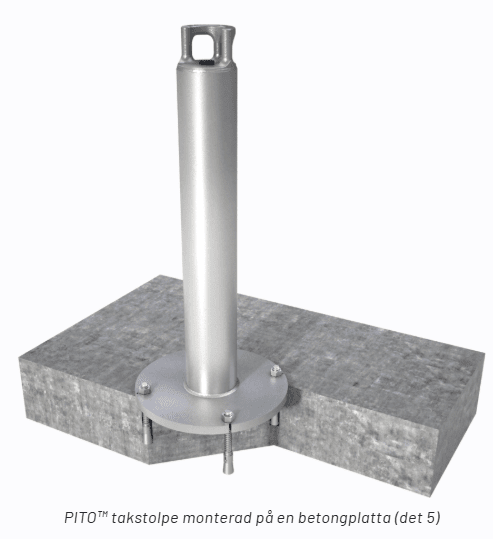

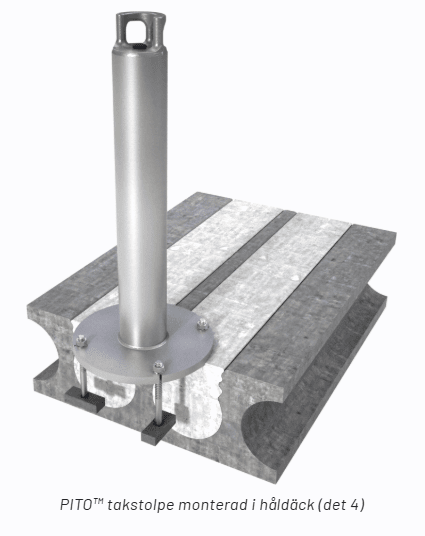

I en betongplatta med kilankare På TT-platta med bultar och motfläns På håldäck med bultar och ankarplattor

Förankringsanordningar finns tillgängligt från Rostfria Brunnar i Götebrog. Vid montering ihop med vattenisolering bör gummistos användas.
