Svanhals – takgenomföring för kabeldragning och ventilation

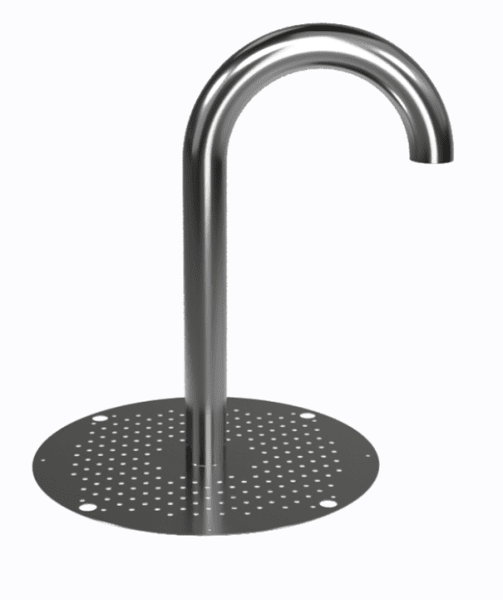

Svanhals är en takmonterad genomföring med 180° böj, avsedd för säker och tät dragning av kablar, ledningar och ventilationslösningar genom takkonstruktionen. Den svanhalsformade utformningen förhindrar effektivt inträngning av regnvatten och bidrar till en fuktsäker installation.
Produkten är utrustad med en fabriksprimad fläns anpassad för bitumenbaserade tätskikt, vilket möjliggör en säker och hållbar anslutning mot takets tätskikt. Svanhalsen kan även levereras med genomgående rör som fortsätter genom flänsen, beroende på installationsbehov.
Genomföringen används bland annat vid kabeldragning för solcellsanläggningar, el- och antenninstallationer samt som luftare i ventilationssystem.
Flänsen är rund och perforerad, vilket säkerställer optimal vidhäftning och inläggning i tätskiktets papplager. Den runda utformningen eliminerar risken för uppstickande hörn över tid och bidrar till en långlivad och tät installation.
Svanhalsen tillverkas i syrafast rostfritt stål och är konstruerad för att tåla krävande väderförhållanden, temperaturvariationer samt UV-exponering i nordiskt klimat.
Teknisk information
- Material
- Syrafast stål (SFS)
Storleksalternativ:
Rördiameter Ø | Höjd | Rörlängd under flänsen (tillval) |
25 mm | 350 mm | |
32 mm | 350 mm | |
48,3 mm | 350 eller 500 mm | |
168,3 mm | 500 mm | |
76,1 mm | 500 mm | 100 mm |
114,3 mm | 500 mm | 100 mm |
Andra storlekar tillverkas enligt måttbeställning.
Böjens svängradie:
Rördiameter Ø | Svängradie (R) | Böj C/c |
25 mm | 95 mm | 190 mm |
32 mm | 95 mm | 190 mm |
48,3 mm | 125 mm | 250 mm |
76,1 mm | 225 mm | 450 mm |
114,3 mm | 150 mm | 300 mm |
168,3 mm | 229 mm | 458 mm |
