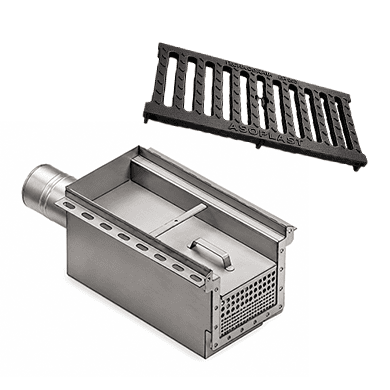

Dryline HC Utloppsdel med Vattenlås är utvecklad för Dryline HC High Capacity och utgör en central del av systemets effektiva och driftsäkra avvattningslösning.
Med hög kapacitet, robust konstruktion och genomtänkt design säkerställer utloppsdelen effektiv avvattning, enkel rengöring och lång livslängd i krävande miljöer. Konstruktionen är anpassad för installationer där höga krav ställs på belastning, hygien och driftsäkerhet.

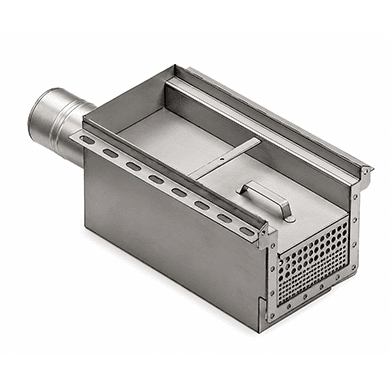

Utloppsdelen är tillverkad i rostfritt stål och utrustad med perforerade förankringskragar längs långsidorna som ger maximal vidhäftning mot betongen vid ingjutning. Den hålade kragen förenklar installationen både vid användning av installationsben och tvärgående träregel från ovansidan.
En effektiv silvägg/ sandfångsskärm fångar upp partiklar och föroreningar innan utloppet, medan en skyddsplåt ovanför utloppsdelen säkerställer att avrinningen sker på rätt sida av silväggen för optimal funktion. Det mekaniska vattenlåset är enkelt att lyfta ur för rengöring och service.
Tack vare låg vattengång och kompakt bygghöjd lämpar sig Dryline HC Utloppsdel med Vattenlås väl för ingjutning i betonggolv inom industri, tvätthallar, verkstäder och andra miljöer där hög kapacitet och driftsäker avvattning är avgörande.
Fördelar
- Utvecklad för Dryline HC High Capacity
- Galler tillverkade i gjutjärn med belastningsklass 25ton, OBS! Galler behöver väljas till separat
- Robust konstruktion i rostfritt stål
- Uttagbart vattenlås, med vattenpelarhöjd på 75mm
- Effektiv silvägg/sandfångsskärm för uppsamling av partiklar
- Skyddsplåt som optimerar avrinningen
- Perforerade förankringskragar för säker ingjutning
- Låg vattengång på 200mm
- Enkel rengöring och service
- Låsbart galler
- Levereras med gjutfästen och gjutskydd
- Belastningsklass 25 ton

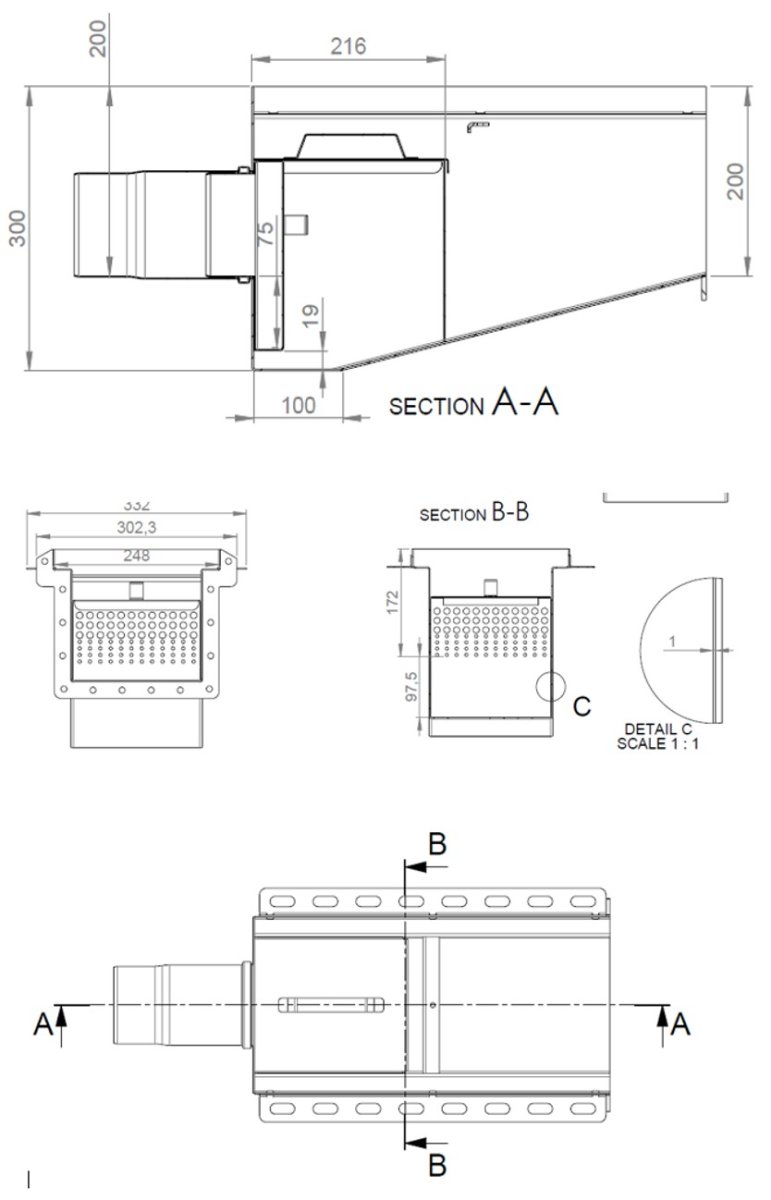

Tekniska data
Material: Rostfritt stål AISI 304
Tillval: Syrafast rostfritt stål AISI 316
Bredd: 300 mm
Gallerbredd: 250mm
Invändig bredd: 200 mm
Utlopp: Ø110 mm
Bygghöjd: 300 mm
Längd: 506 mm
Belastningsklass: 25 ton
Vattenlås: uttagbart
Montering: För ingjutning i betong
Golvtyper:
- Klinker med rollat tätskikt
- Massagolv
- Stålglättad betong
Övrigt:
- Gjutfästen
- Gjutskydd
- Låg vattengång
- Lätt att rengöra
