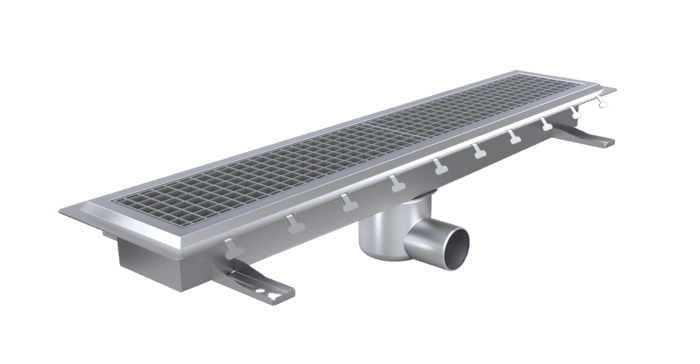

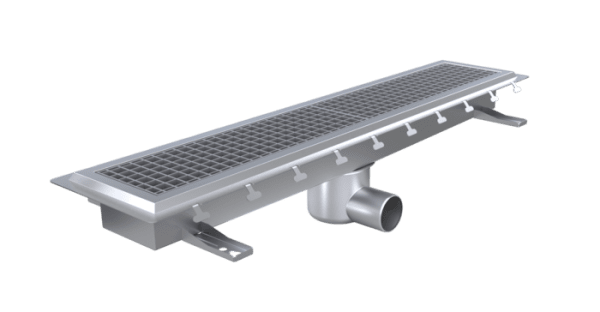

Golvränna, bredd 150 mm FURO 148 Längd 500-20000mm R50-M125

Artikelnummer:

148

Golvränna, bredd 150 mm FURO 148

Robust golvränna i rostfritt stål med gallerbredd 150 mm. Idealisk för verkstäder, industrier och andra krävande miljöer med tung trafik. Golvrännan är anpassad för flera vanliga golvtyper och tillverkas i rostfritt stål EN 1.4301 (SS 2333) eller syrafast rostfritt stål EN 1.4404 (SS 2348) för maximal hållbarhet och korrosionsbeständighet.

Tillverkas i rostfritt stål kvalitet EN 1.4301 (SS 2333) alternativt syrafast rostfritt stål kvalitet EN 1.4404 (SS 2348).
Avsedd för ingjutning i betonggolv.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc.

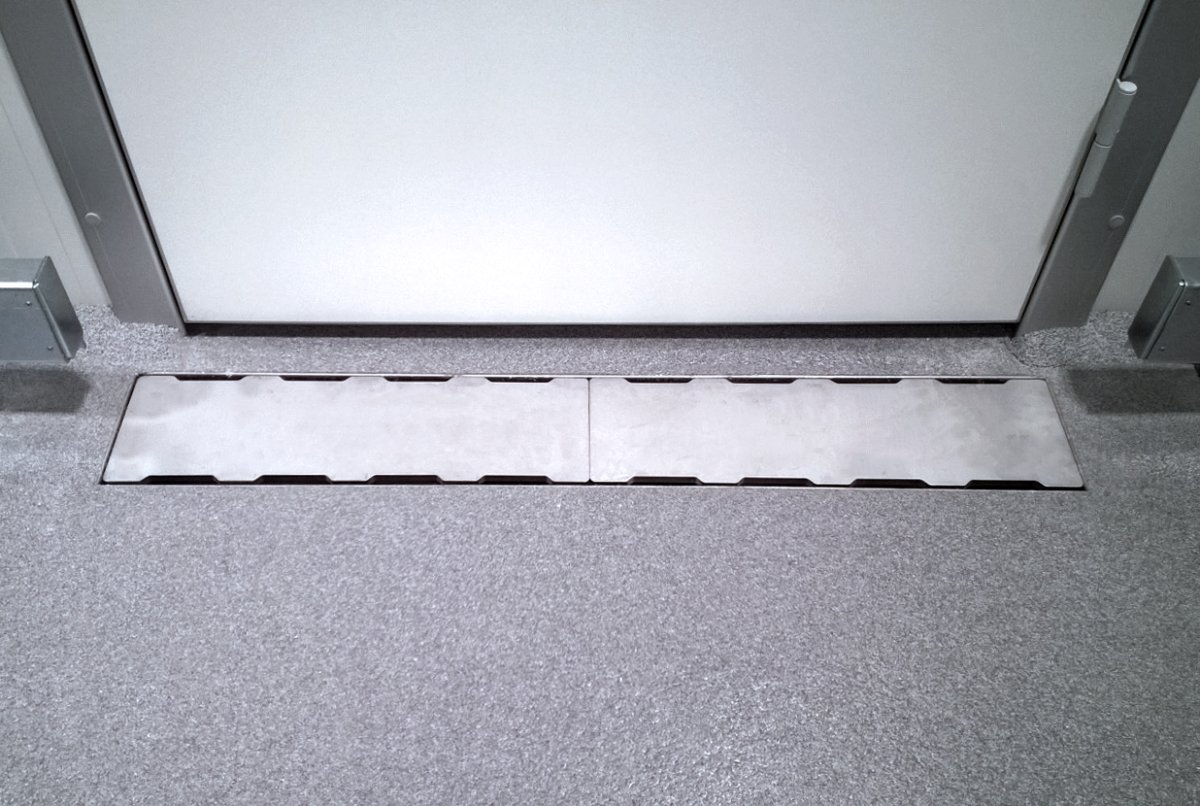

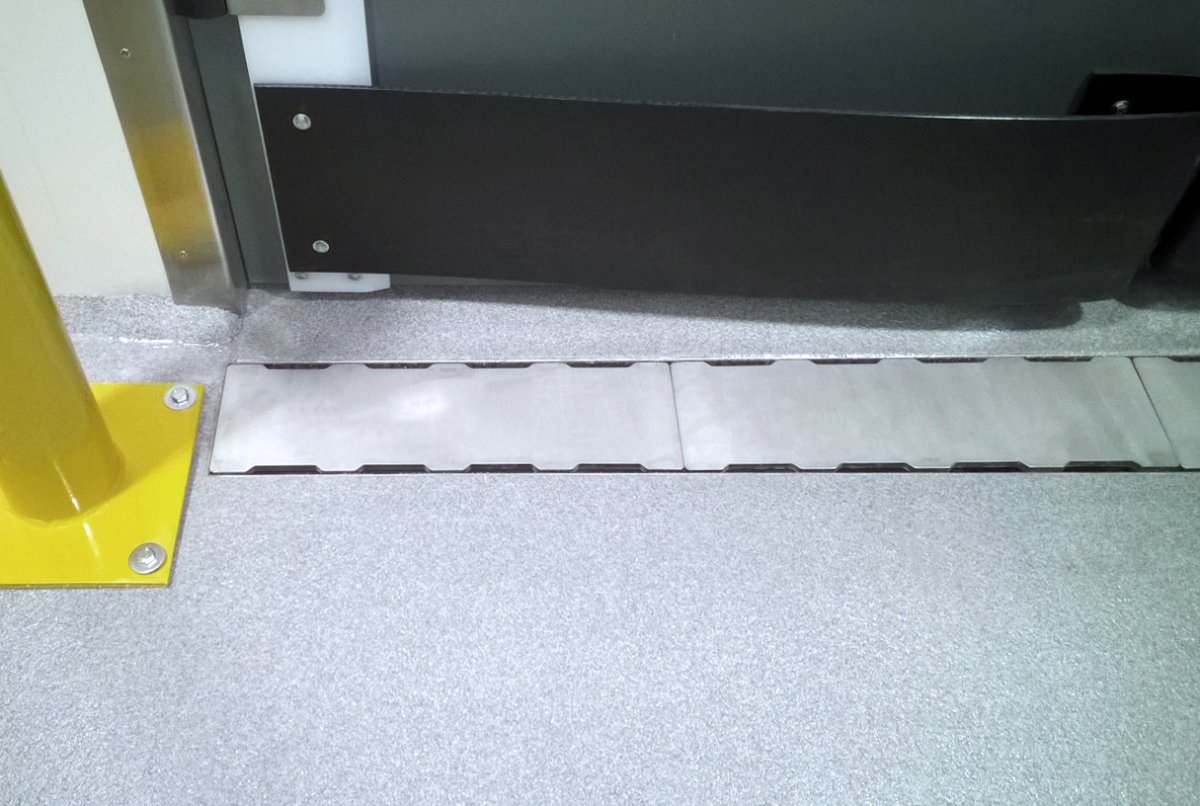

Välj mellan rutgaller (R50 och M125) och spaltlock (M125), där varje sektion väger max 8 kg för enkel och ergonomisk hantering. Se alternativ under avsnitt Galler/Sil.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

Teknisk specifikation

Material: Rostfritt stål (EN 1.4301 / SS 2333) alt. Syrafast rostfritt stål (EN 1.4404 / SS 2348)

Längd (mm): 500–20000 (i steg om 100)

Bredd (mm): 150

Vattenlås: Urtagbart, med handtag för enkel rengöring

Gummitätning: EPDM enligt EN 681-1, typ Wc

Galler: Rostfritt rutgaller alt. spaltlock.

R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Utföranden

Variabel längd (mm):

Längd (L) = 500–20000 (i steg om 100)
Fast bredd: 150

Måtten avser brunnens gallermått.

Variabelt djup (mm):

Djup (D) = 100, ett bra val upp till längd 8000.
Djup (D) = 150, rekommenderas vid längder 8000–20000.

Utloppsplacering: 

Standard är mittplacerat utlopp men möjlighet finns att välja placering.

Ange c/c från vänster.

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Mått för golvränna FURO 148

*Produkten har fall mot utlopp.

För mer information, se avsnitt:

"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för golvränna FURO 148:

S₁= 425 mm

F₁ = 365 mm

Fastskruvning silplåt

Fastskruvning galler

Påbyggnadsdel

Inloppsdel

Radontätning

Jordfläta

Spygatt

Dokumentation

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 148:

Överdelsdjup (D) kan växlas mellan 100 och 150 mm. (100 mm är standard vid längder upp till 9000 mm).
Totalhöjden (H) på FURO 148 växlar således mellan 217 och 267 mm. (217 mm är standard vid storlekar upp till 8000 mm).
Väljer man en påbyggnadsdel eller inloppsdel ökar Totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 8000 mm och rekommenderat djup på 100 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 8000 – 20 000 mm och rekommenderat djup på 150 mm blir fall mot utlopp minst 0,9 %.

Vid andra behov än ovan rekommendationer påverkas fallet.
