Golvränna, bredd 200 mm FURO 146 längd 500-20000mm M125

Artikelnummer:

146

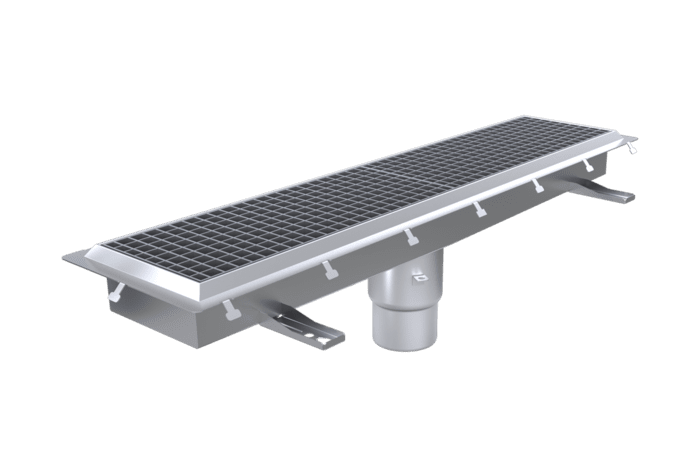

Robust golvränna i rostfritt stål med gallerbredd 200 mm. Idealisk för verkstäder, industrier och andra krävande miljöer med tung trafik. Golvrännan är anpassad för flera vanliga golvtyper och tillverkas i rostfritt stål EN 1.4301 (SS 2333) eller syrafast rostfritt stål EN 1.4404 (SS 2348) för maximal hållbarhet och korrosionsbeständighet.

Tillverkas i rostfritt stål kvalitet EN 1.4301 (SS 2333) alternativt syrafast rostfritt stål kvalitet EN 1.4404 (SS 2348).
Avsedd för ingjutning i betonggolv.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Välj mellan rutgaller och spaltlock, där varje sektion väger max 8 kg för enkel och ergonomisk hantering. Se alternativ under avsnitt Galler/Sil.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

Teknisk specifikation

Material: Rostfritt stål (EN 1.4301 / SS 2333) alt. Syrafast rostfritt stål (EN 1.4404 / SS 2348)

Längd (mm): 500–20000 (i steg om 100)

Bredd (mm): 200

Vattenlås: Urtagbart, med handtag för enkel rengöring

Gummitätning: EPDM enligt EN 681-1, typ Wc

Galler: Rostfritt rutgaller alt. spaltlock.

M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

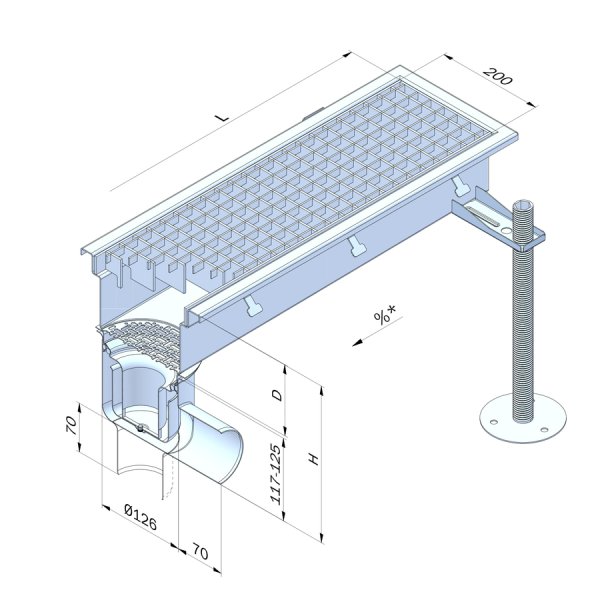

Mått för FURO 146:

Överdelsdjup (D) kan växlas mellan 100 och 150 mm. (100 mm är standard vid längder upp till 9000 mm).
Totalhöjden (H) på FURO 148 växlar således mellan 217 och 267 mm. (217 mm är standard vid storlekar upp till 8000 mm).
Väljer man en påbyggnadsdel eller inloppsdel ökar Totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 8000 mm och rekommenderat djup på 100 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 8000 – 20 000 mm och rekommenderat djup på 150 mm blir fall mot utlopp minst 0,9 %.
