Sandfångsränna, bredd 150 mm FURO 149 Längd 600-20000mm L15-M125

Artikelnummer:

149

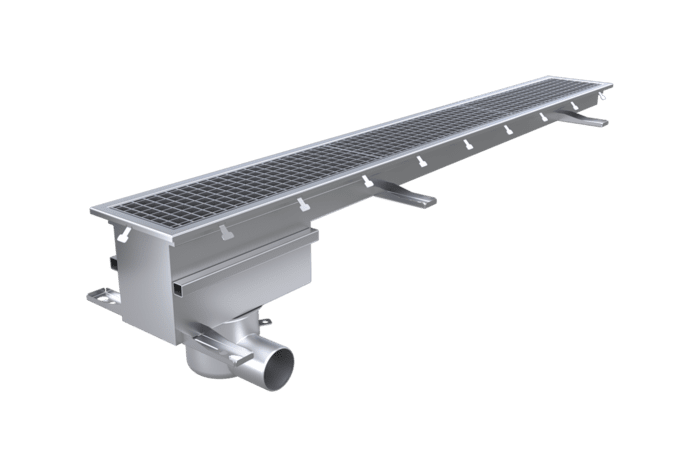

Sandfångsränna, bredd 150 mm FURO 149

Robust och hållbar sandfångsränna i rostfritt stål utrustad med en upplyftbar sandfångslåda. Golvrännan är idealisk för industri, verkstäder och andra krävande miljöer där effektiv partikelavskiljning är avgörande. Tillgänglig för flera olika belastningsklasser och golvtyper.

Finns i längder mellan 600–20000 mm (i steg om 100 mm) x bredd 150 mm.
Golvrännan är utrustad med en upplyftbar sandfångslåda med en volym på 2,0 liter. Sandfånget fungerar enligt sedimenteringsprincipen, vilket innebär att tyngre partiklar sjunker till botten vid låga flöden. Vid högre flöden kan lättare material följa med ut i avloppet.
Tillverkas i rostfritt stål kvalitet EN 1.4301 (SS 2333) alternativt syrafast rostfritt stål kvalitet EN 1.4404 (SS 2348).
Avsedd för ingjutning i betonggolv.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp.
Rännan har gavelplacerad utloppsdel.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Välj mellan rutgaller (R50 och M125) och spaltlock (M125), där varje sektion väger max 8 kg för enkel och ergonomisk hantering. Se alternativ under avsnitt Galler/Sil.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

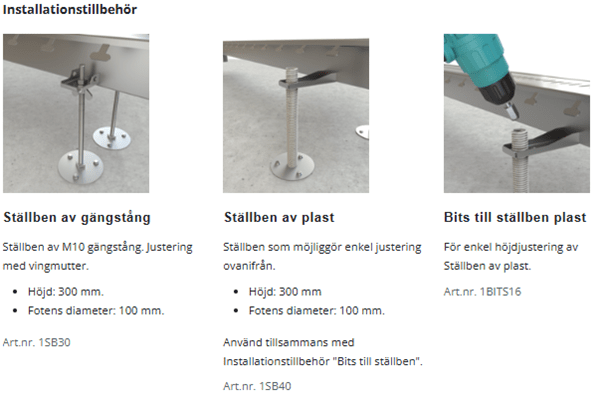

Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

Teknisk specifikation

Material: Rostfritt stål EN 1.4301 (SS 2333) alt. syrafast rostfritt stål EN 1.4404 (SS 2348)

Mått (mm):

Längd: 600–20000 (i steg om 100)
Bredd: 150

Sandfång: Sandfångslåda, volym 2,0 liter. Fungerar enligt sedimenteringsprincipen

Vattenlås: Urtagbart, med handtag för enkel rengöring

Gummitätning: EPDM enligt EN 681-1, typ Wc

Galler: Rutgaller alt. spaltlock.

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 149:

Överdelsdjupet (D) kan växlas mellan 192, 232 och 312 mm (232 är ett bra val på längder mellan 2000–6000 mm). Rännans djup (RD) växlar då mellan 80, 120 och 200 mm.
Totalhöjden (H) på FURO 149 växlar således mellan 309, 349, 429 mm (349 är ett bra val på längder mellan 2000–6000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande gavelplacerat utlopp gäller:

Vid längder upp till 2000 mm och rekommenderat djup på 192 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 2000 – 6000 mm och rekommenderat djup på 232 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 6000 – 20 000 mm och rekommenderat djup på 312 mm blir fall mot utlopp minst 0,7 %.

Vid andra behov än ovan rekommendationer påverkas fallet.
