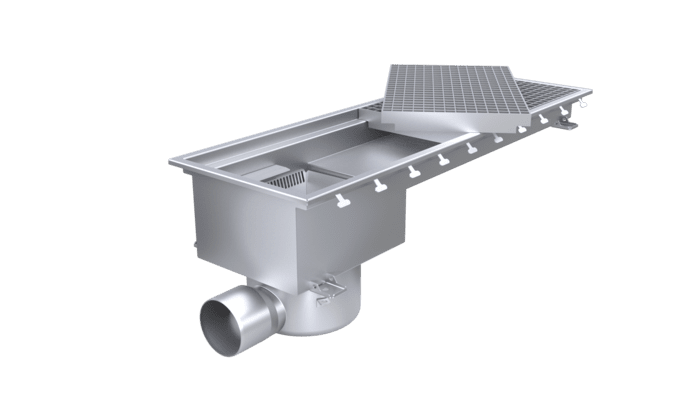

Sandfångsränna FURO 153
Robust och hållbar sandfångsränna i rostfritt stål, idealisk för industri, verkstäder och andra krävande miljöer där effektiv partikelavskiljning är avgörande. Utrustad med en upplyftbar sandfångslåda och en gavelplacerad utloppsdel.
- Variabel längd – Rännan finns i längder mellan 600–20 000 mm (i steg om 100 mm) med fast bredd 300 mm.
- Slitstarkt och korrosionsbeständig – Tillverkad i rostfritt stål EN 1.4301 (SS 2333) för hög hållbarhet och motståndskraft mot korrosion. Möjlighet finns att tillverka rännan i syrafast rostfritt stål EN 1.4404 (SS 2348) för extra motståndskraft.
- Flexibel installation – Sandfångsrännan är avsedd för ingjutning i betonggolv, anpassad för flera vanliga golvtyper och utrustad med ett 360° vridbart och vinkelställbart utlopp för flexibel installation.
- Effektiv sedimentering – Sandfångsfunktionen bygger på sedimenteringsprincipen, där tyngre partiklar sjunker till botten medan lättare material följer med ut i avloppet vid höga flöden. Rännan är därför mest effektiv vid lägre flöden.
- Enkelt underhåll och rengöring – Urtagbart vattenlås med handtag och upplyftbar sandfångslåda (volym 5 liter) underlättar tömning och underhåll.
- Rostfritt rutgaller – Utfört i delar där varje del väger max 8 kg, vilket gör hanteringen smidig och säker.
- Tätning – EPDM-gummitätningar enligt EN 681-1 typ WC säkerställer en tät och hållbar installation.
Installation:
- Levereras med täckning för att förhindra att betong rinner ner i rännan under gjutning.
- Utrustad med fästöron för säker förankring i bjälklaget.
- Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
- Ställben gör det möjligt att justera höjden enkelt ovanifrån (se installationstillbehör).
Teknisk specifikation
Material: Rostfritt stål EN 1.4301 (SS 2333) eller syrafast rostfritt stål EN 1.4404 (SS 2348)
Längd (mm): Variabel mellan 600–20 000 mm (i steg om 100 mm)
Bredd (mm): 300
Sandfångslådans volym: 5 liter
Galler: Rostfritt, utfört i delar med max vikt 8 kg per del
Utlopp: Gavelplacerat
Tätningar: EPDM-gummitätningar enligt EN 681-1 typ WC
- L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
- R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
- M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.
Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.
För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.
Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

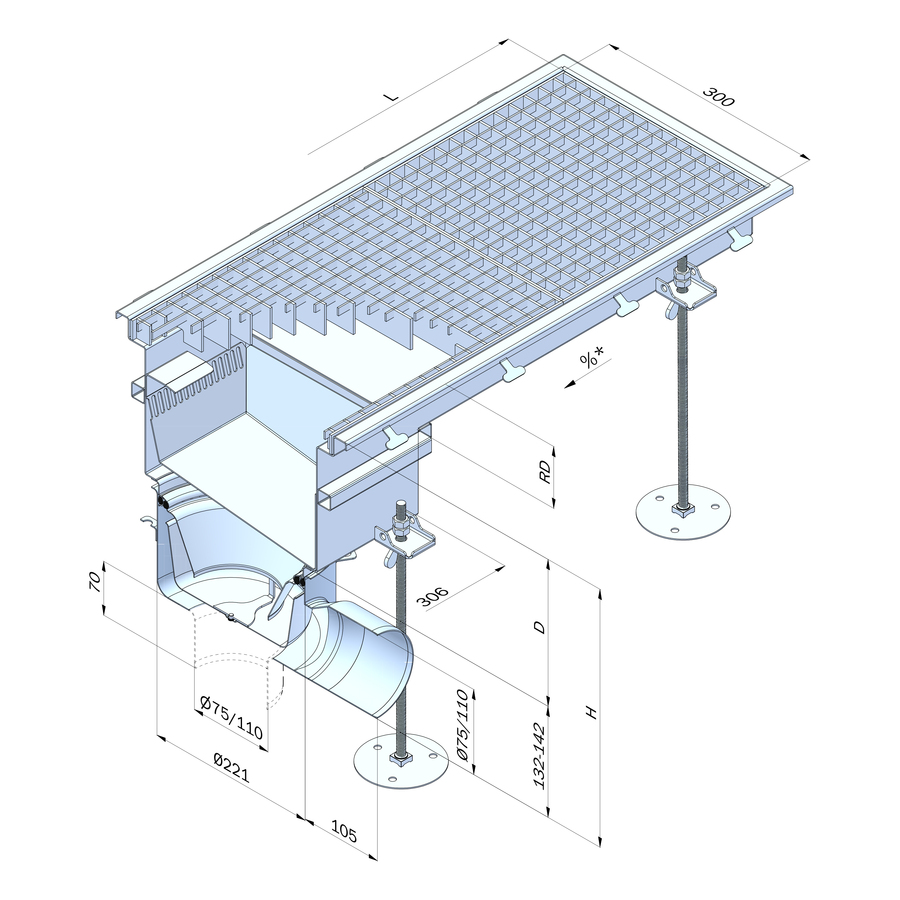

Mått för FURO 153:
- Överdelsdjup (D) kan växlas mellan 192, 232 och 312 mm. (232 är ett bra val på längder mellan 2000–6000 mm). Rännans djup (RD) växlar då mellan 80, 120 och 200 mm.
- Totalhöjden (H) på FURO 153 växlar således mellan 324, 364 och 444 mm (364 är ett bra val på längder mellan 2000–6000 mm).
- Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.
Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande gavelplacerat utlopp gäller:
- Vid längder upp till 2000 mm och rekommenderat djup på 192 mm blir fall mot utlopp minst 1 %.
- Vid längder mellan 2000 – 6000 mm och rekommenderat djup på 232 mm blir fall mot utlopp minst 1 %.
- Vid längder mellan 6000 – 20 000 mm och rekommenderat djup på 312 mm blir fall mot utlopp minst 0,7 %.
Vid andra behov än ovan rekommendationer påverkas fallet.
