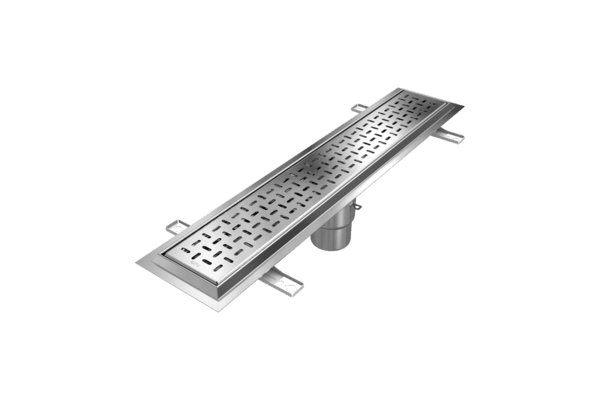

Golvränna FURO023 Lx150mm Massagolv utlopp110mm

Produktinformation

Funktionell och barfotavänlig konstruktion som ger säker och bekväm användning. Rännan är estetiskt tilltalande och designad för bad- och SPA-anläggningar.

Tåliga och stabila silplåtar som är bekväma att gå över med bara fötter. Silplåtarna kan erbjudas med fastlåsning (se avsnitt tilläggsdetaljer).

Tillverkad i syrafast rostfritt stål, kvalitet EN 1.4404, för hög hållbarhet och motståndskraft mot korrosion i de salt- och klorrika miljöer badanläggningar erbjuder.

Lättskötta och lättåtkomliga delar som förenklar städning och underhåll.

Variabla längder:

Rännans bredd är 150 mm och längden kan anpassas från 400 till 3000 mm, i 100 mm intervaller.

Installation:

• Levereras med täckning för att förhindra att betong tränger ner under gjutning.
• Rejäla fästöron för säker förankring i bjälklaget.

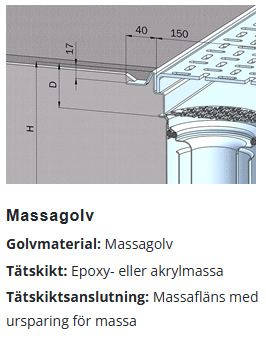

• Vid installation i massagolv ingår ursparingslister för vidhäftningsflänsar.
• Ställben 1SB40 möjliggör enkel höjdjustering ovanifrån (se Installationstillbehör).

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

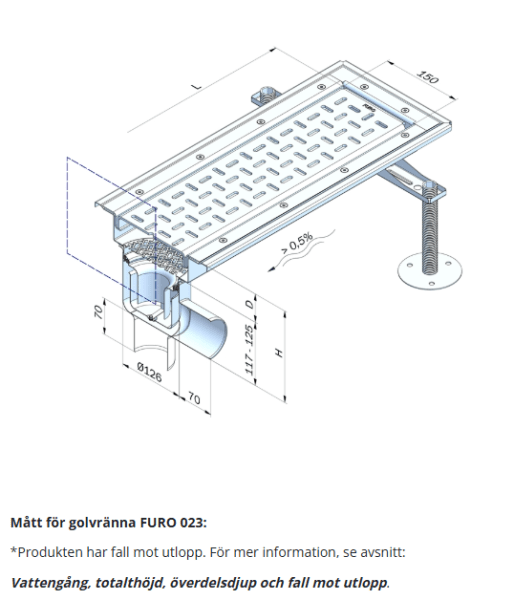

Mått för FURO 023:

• Överdelsdjupet (D) kan väljas mellan 56, 100 och 150 mm (56 mm är standard för längder upp till 2000 mm).
• För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 36, 80 och 130 mm (36 mm är standard för längder upp till 2000 mm).
• Totalhöjden (H) på FURO 023 varierar därmed mellan 173, 217 och 267 mm (173 mm är standard för längder upp till 2000 mm).
• Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

• Vid längder upp till 2000 mm och rekommenderat djup på 56/36 mm blir fall mot utlopp minst 1 %.
• Vid längder mellan 2000 – 3000 mm och rekommenderat djup på 100/80 mm blir fall mot utlopp minst 1,7 %.
• Vid en längd på 3000 mm och ett djup på 56/36 mm erhålls ett fall på 0,7 % mot utloppet vid mittplacerat utlopp.



Vid andra behov än ovan rekommendationer påverkas fallet.
